Как сделать трубогиб профильной трубы своими руками / Профильные / Разное / Публикации / Санитарно-технические работы

Трубогиб для профильной трубы

Иногда случается, особенно в частных домах или на дачах, что необходимо согнуть профильную трубу своими руками. На первый взгляд кажется, что это невозможно без специального профессионального оборудования. Однако на деле все несколько иначе. И сделать это можно, даже не испортив изделие, как это часто можно увидеть на видео в Сети.

Но для начала разберемся немного в существующих методах гибки, а также в устройстве трубогиба. Это позволит нам лучше понимать то, что собираемся реализовать.

Методы гибки

Существует несколько методов гибки профильных труб своими руками. Один из способов – использование станка, предназначенного для этих целей. Его именуют профилегибом. Но использование такого оборудования сложно назвать работой своими руками, поэтому есть и «ручная» альтернатива —  ручной трубогиб. Такие станки могут быть универсальными: использоваться как для изделий с круглым сечением, так и с профильным. А стоят они недорого. Но нужно быть готовым потрудиться, поскольку такой способ требует хорошей физической подготовки.

Трубогибы и их применение

Трубогиб своими руками

Такие станки позволяют сделать изгиб до 90 градусов. При этом они способны согнуть не только профильную, но и «круглую» трубу. Если вам необходимо в небольшом количестве согнуть изделия малого диаметра, станок можно сделать самостоятельно. При этом качество изгиба будет высоким.

Профессиональные трубогибы используются не только на стройках, но и в водопроводных или отопительных системах, в газовых станциях. Станки могут эффективно использоваться и для рихтовки.

Трубогибы обладают целым рядом достоинств: их легко использовать, они имеют малые размеры и малый вес. Более того, существуют и переносные компактные модели. Они успешно используются в сферах, где нужна мобильность для выполнения подобных задач.

Такие приборы оснащаются гидронасосом с автопоршнем мощностью до 20 т.

Устройство трубогиба

Схема  трубогиба

Стандартный агрегат оборудован гидроцилиндром, планками и двумя трубными упорами. Силовая функция, конечно же, возложена на гидроцилиндр.

Еще схема устройства оснащена нагнетательным устройством, находящимся сзади.

В гидроцилиндр заливается масло, для этого в его верхней части есть пробка. Нижняя планка наворачивается спереди корпуса. Ее прижимает гайка. Верхняя планка закреплена замком и двумя винтами.

Выдвижной шток в устройстве обеспечивает гибочное усилие. Он возвращается в исходную позицию за счет действия пружины, которая имеется в гидроцилиндре.

Планки — сварные изделия, в отверстия которых устанавливаются упоры. Для регулировки устройства по высоте снизу предусмотрены установочные болты.

Цапфа представляет собой упор, помещенный в отверстия планок. При изгибе трубы опираются на ручей, находящийся в середине цапфы.

Делаем трубогиб

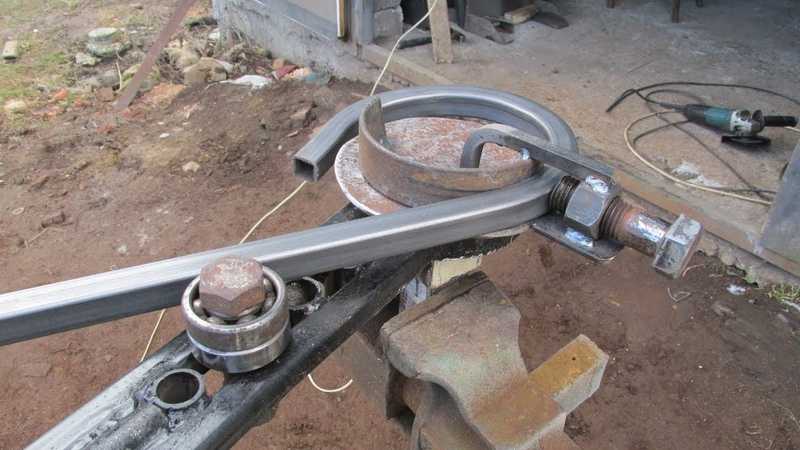

Самодельный трубогиб

Для домашних условий трубогиб можно сделать без чертежей и схем. Если же гибка выполняется на промышленном уровне, без специального профессионального оборудования не обойтись. Оно имеет значительно больше возможностей, да и стоить будет намного дороже.

Но мы рассмотрим вариант, если трубогиба своими руками будет достаточно. Его вид зависит от диаметра изделий, которые будут изгибаться. Профильные трубы размером до 20 мм могут быть согнуты, используя бетонную плиту. Однако в ней должны быть отверстия, куда вставляются стальные штыри. Между ними пропускается изделие, а затем гнется на необходимый угол в нужном направлении. Видео такой гибки сейчас часто можно встретить в Интернете.

Если же размер трубы больше 20 мм, тогда следует усложнить устройство. На основание присоединяется 2 ролика с круглым сечением боковой грани. И тут нужно учесть, что диаметр изделия и радиус боковой грани должны совпадать. Дальше помещаем изделие между роликами. Один конец нужно закрепить неподвижно. Другой закрепляется к лебедке. Затем просто включаем лебедку и ждем, пока труба согнется до нужного состояния.

Рекомендация: если требуется плавный изгиб, тогда стоит применить горячий способ. Берем кварцевый песок, засыпаем его внутрь профильной трубы и закрываем концы плашками. Далее просверливаем несколько отверстий у основания изделия, через которые будут выходить газы. Затем помечаем участок для гибки и нагреваем его. После нагрева труба загибается аналогично, как и в случае применения бетонной плиты.

Словом, без дополнительной видео инструкции, чертежей и схем такими простыми способами можно быстро и довольно качественно согнуть изделия своими руками. При этом можно довольно существенно сэкономить, не покупая трубогиб.

Как согнуть профильную трубу в домашних условиях без трубогиба?

С вопросом, как согнуть профильную трубу в домашних условиях без трубогиба, приходится сталкиваться практически всем дачникам и владельцам частных домов. Используются дуги из профильной трубы при строительстве теплиц, беседок, навесов и козырьков арочной формы. Приобретение специальных приспособлений для гибки или изготовление их своими руками экономически невыгодно. Они нужны для массового, а не для единичного производства. Рассмотрим, какие существуют методы придания профильным трубам изгиба нужного радиуса.

В чем проблема гибки профиля?

Суть этого процесса заключается в том, что одна сторона трубы подвергается растягиванию, а внутренняя часть сжимается. На заготовку оказывается давление, которое может сопровождаться нагреванием, чтобы сделать металл более податливым.

Гибка профильной трубы по радиусу своими руками связана с такими сложностями:

  • смещение продольных осей и плоскостей детали, что приводит к перекосу;
  • разрыв и появление трещин на внешней части заготовки под воздействием усилия разрыва;
  • неравномерное сжимание внутренней части, приводящее к эффекту гофры;
  • изменение диаметра или формы обрабатываемого изделия.

Чтобы знать, как правильно придавать стальным трубам форму арки, необходимо принимать в расчет ряд факторов.

Влияние материала на выбор способа сгиба

Профильные трубы сделаны в соответствии с требованиями ГОСТ 54157-2010 и обладают определенными свойствами.

Сгибать профильные трубы необходимо с учетом таких параметров:

  1. Минимальный радиус гиба облицовочного материала, который планируется уложить на арки. У сотового поликарбоната данные показатели зависят от толщины и структуры.
  2. Размер профиля и толщина стенок. Изделия с высотой стенки до 10 мм допускается изгибать с использованием мускульной силы. Профили от 20×40 мм и больше, изгибать нужно комплексно, давлением и нагревом или на станке.
  3. Упругость (пластический момент сопротивления). Его нужно вкладывать в предварительные расчеты, придавая заготовке меньший радиус гиба.

На основе анализа этих данных делается выбор способа выполнения задачи.

Способы сгибания и приспособления для гибки

Используя подручные средства и бытовые инструменты, можно сделать гибочное приспособление без дополнительных затрат.

Что касается профессиональных приборов, то их стоимость может в несколько раз превышать цену материала для изготовления арок.

Рассмотрим способы, с помощью которых можно сделать гнутые прямоугольные арки идеальной формы.

Нахолодную

Без нагревания холодный прокат гнут в том случае, если для этой процедуры достаточно мускульной силы мастера. Как правило, это квадратные трубы сечением 10×10 мм и прямоугольные 10×20 мм.

Если стенки заготовок толстые, то заполнение внутренней полости сопротивлением не проводится. Рассмотрим основные варианты создания арок из металлических заготовок.

Рычагом с насадкой

Сначала изготавливается лекало с определенной длиной полуокружности, соответствующей заданным параметрам. Делают его из ДСП, фанеры, гипсокартона или досок.

После этого необходимо:

  • прочно закрепить тиски на тяжелом и устойчивом столе. В тисках прочно закрепляется отрезок трубы с большим размером, чем у заготовки;
  • произвести изгибание в несколько этапов путем вставления профиля отверстие зажатого в тисках отрезка и приложения к нему усилия.

На сгибаемый фрагмент насаживается рычаг достаточной длины, чтобы создать нужное давление для деформации металла. В ходе работы кривизна контролируется лекалом.

По оправке

Оправка изготавливается на твердом основании, которым является бетонная или асфальтовая площадка, большой верстак. По сути — это специальный шаблон, по контурам которого будет изгибаться профильная труба.

С учетом степени упругости металла мастеру необходимо придать оправке меньший радиус.

Процедура проводится в такой последовательности:

  • деталь надежно закрепляется на основании;
  • к одному из его краев прикручивается проволокой или струбцинами конец заготовки;
  • проводится сгибание профиля до тех пор, пока ему не будет придана желаемая форма.

Шаблон можно заменить арматурой, вбитой в грунт. По мере деформации трубы она последовательно приваривается к штырям. После окончания работы арка срезается с стопоров.

С применением средств внутреннего противодействия (песка, воды)

Такой способ применяется, когда параметры профиля меньше чем: высота 10 мм, ширина 20 мм толщина стенки 1 мм. Заполненные плотным веществом трубы лучше сохраняют форму, даже при сильном давлении на малую площадь изделия.

Использование песка и воды гарантирует качественный результат без брака. А данный фактор имеет значение, учитывая стоимость стального проката.

Наполнитель должен заполнить полость профильной трубы по всему объему. Намного проще этого добиться с помощью жидкости. Песок трамбуется вибрацией и проливается водой. Отверстия с обеих сторон завариваются или плотно забиваются деревянными пробками. Если применять нагрев, то важно одну из сторон оставить не закупоренной для выхода газов.

Резка болгаркой и сваривание (секторная сварка)

Резка болгаркой и сваривание не требует приложения значительных усилий. Мастеру нужно быть готовым к тому, что это мероприятие займет много времени. Плюс у этой технологии в том, что отсутствует вероятность повреждения профиля, его форму можно корректировать на протяжении всего процесса изгибания.

Работа проводится в такой последовательности:

  1. Составляется схема. На ней изображается расстояние между пропилами и их конфигурация.
  2. На профиль наносится разметка. По ней болгаркой делаются треугольные пропилы. Надрезанные фрагменты удаляются.
  3. Проводится сгибание заготовки. Если металл упругий и разгибается после сжатия, то стыки сразу фиксируются точечной сваркой.
  4. Оставшиеся после сжатия щели завариваются или запаиваются. После остывания металла швы шлифуются и закрашиваются.
  5. Грани на арке почти не заметны. При укладке поликарбоната небольшие перепады компенсируются толстым уплотнителем.

Нагорячую

Предварительное нагревание осуществляется в тех случаях, если профильная труба имеет крупное сечение или тонкие стенки. То есть — вручную ее согнуть либо невозможно, либо это чревато повреждением или поломкой заготовки. Остановимся на приемах, которые применяются для термического изгибания стального проката.

Использование пружины и паяльной лампы

Пружина нужна для того, чтобы предотвратить продавливание стенок профиля во время их изгибания. Кроме этого, упругая вставка придаст готовому изделию аккуратную и ровную форму. Она должна быть достаточно прочной, чтобы принять на себя и выдержать оказываемое на профиль давление.

Секция одним концом жестко фиксируется в земле или в тисках. Перед тем, как загнуть фрагмент, он разогревается, пока металл не станет красным.

Охлаждать согнутое место можно только теплым машинным маслом — от воды железо трескается и становится хрупким.

Использование пружины и паяльной лампы избавляет работника от прикладывания излишних усилий.

Горячая формовка

Придать желаемую форму профилю можно и без предварительного внутреннего наполнения. При нагреве сталь становится настолько мягкой и пластичной, что ее можно гнуть руками, без использования рычагов и сложных приспособлений.

Для этого изготавливается выпуклый упор полукруглой формы. Его нужно делать из материала, устойчивого к высокой температуре. Лучше всего для этого подойдет автомобильный диск или шамотный кирпич, обмазанный глиной. Нагретым местом деталь прикладывается к шаблону. После этого она сгибается одним медленным и точным движением. Через несколько минут можно продолжать процедуру.

Советы и рекомендации

Придание профильным трубам формы арки является сложным процессом, требующим наличия навыков обращения с бытовыми инструментами и металлом.

При изготовлении арок следует придерживаться таких правил:

  • Работать легче и удобнее с короткими заготовками. Перед изгибом детали целесообразно разрезать на отрезки длиной 1,5-2 метра. Последующая сварка не ослабит прочность готовой арки.
  • Нагрев металла следует производить медленно, чтобы не допустить неравномерного прогрева и деформации. Образовавшуюся окалину необходимо сразу счищать, так как она вызывает коррозию.
  • Стальной прокат нельзя подвергать воздействию температуры выше + 800 ºС. Такое воздействие приводит к разрушению кристаллической решетки металла. Профиль становится мягким или хрупким.
  • Все действия по изгибанию следует выполнять медленно, постепенно увеличивая нагрузку.

Сколько стоит погнуть профиль для теплицы

Стоимость услуг определяется статусом мастерской, ее географическим положением и применяемым оборудованием.

Средняя цена на сгибание профильного проката составляет (в рублях за погонный метр):

  1. 10×10 — 80;
  2. 20×20 — 100;
  3. 25×25 — 110;
  4. 30×30 — 120;
  5. 20×40 — 125;
  6. 20×45 — 130;
  7. 40×40 — 140;
  8. 50×50 — 150;
  9. 60×40 — 160;
  10. 50×50 — 180;
  11. 80×40 — 240;
  12. 80×80 — 360;
  13. 100×100 — 480.

Стоимость может отличаться в зависимости от рынка спроса и предложения.

Специальные устройства для гибки

Для того, чтобы достичь высокого качества готового продукта, можно воспользоваться заводскими и самодельными приспособлениями.

Трубогиб

Трубогибы состоят из станины, нескольких роликов, ограничителей и привода. Управление прибором осуществляется вручную, электромотором и гидравлическими цилиндрами. В частном строительстве используются профильные трубы с высотой стенки до 20 мм. С их сгибанием справляется ручной трубогиб.

Кондуктор

Этот инструмент предназначен для точного изготовления и соединения стыков профиля при резке болгаркой и соединения арок с вертикальными, поперечными и наклонными стойками.

Благодаря использованию кондуктора достигается максимально точное соединение деталей под прямым углом и аккуратный шов между ними.

Гибочная плита

Данное приспособление представляет собой съемную конструкцию, устанавливаемую на верстаке или на полу мастерской.

Для крепления используются закладные детали или анкерные болты. Кривизна опорной плиты регулируется болтами.

После завершения гибки оборудование снимаются, а закладные закрываются заглушками.

Изготовление гибочного станка своими руками

Про то, как самостоятельно собрать ручной трубогиб мы уже писали в прошлом материале. Это не самое простое устройство, но оно позволит быстро гнуть довольно большие объемы профиля. Для сборки вам понадобятся 3-5 заготовок для валов, швелер, двутавровая балка, болгарка, сварочный аппарат и дверь с набором крепежа. На фото ниже как раз те вальцы, о которых шла речь.

На сегодня это все, что мы для вас подготовили. Делитесь своими способами гибки в комментариях и рекомендуйте наши статьи своим знакомым. До встречи!

Как согнуть трубу с помощью трубогиба

Woodward Fab

Методы гибки труб и труб с помощью трубогибов достаточно просты. Несмотря на то, что для каждой работы есть кривая обучения, ее можно в значительной степени сократить, получая советы от опытных техников. Упомянутые ниже пункты должны помочь вам в преодолении препятствий и совершенствовании искусства гибки труб.

Ниже приведены некоторые советы от специалистов по гибке труб, которые помогут вам добиться идеального изгиба:

1. При использовании гидравлического трубогиба убедитесь, что размеры формирователя и гибочного ролика точно соответствуют размеру трубогиба. труба.

2. Поскольку трубы обычно крепятся с одного конца, измерьте длину трубы от центра. Это даст вам точное измерение.

3. Потренируйтесь несколько раз, пока не доведете до совершенства сгибание. Быстрое, стремительное движение обеспечит вам более плавный изгиб.

4. Трубы при изгибе имеют тенденцию немного пружинить. Для идеального изгиба вам необходимо перегнуть трубку. Убедитесь, что вы рассчитали величину ожидаемой пружины, и соответственно перегните трубку. Перегнутую трубу сложно разогнуть. Так что процент пружинения должен быть точно рассчитан.

5. Более легкие материалы, такие как алюминиевые и стальные трубы, имеют тенденцию сгибаться при изгибе. Этого можно легко избежать, придав трубам более прочную структуру. Процесс заключается в заполнении трубки водой и медленном добавлении песка. Легкое постукивание по трубке перемещает песок внутри трубки, заставляя пузырьки воздуха высвобождаться. Этот метод нельзя использовать при гибке труб, выделяющих тепло. Тепло превратит воду в трубах в пар, в результате чего трубы лопнут.

При использовании трубогиба для гибки труб важно обращать внимание на детали. Правильное изгибание трубок гарантирует, что трубы прослужат дольше и будут отлично функционировать. Неправильно согнутая труба может дорого стоить вам как в денежном, так и в плане выпуска продукции. Следовательно, использование правильных процессов гибки труб является обязательным.

Обзор лучших трубогибов и трубогибов Ассортимент продукции:
Связанный пост:
  1. Полное руководство по выбору трубогибочных матриц
  2. Обсуждены различные методы и оборудование для резки труб и труб
  3. Как эффективно использовать труборез?
  4. Распространенные ошибки, которых следует избегать при покупке трубогибочного станка
  5. Как найти правильный трубогиб для ваших нужд?
Изготовление труб и труб, трубогибы

Как согнуть трубу с помощью оправки

Оправки — это инструмент, обычно используемый при гибке труб и труб. При правильном использовании оправки могут помочь предотвратить некоторые из наиболее распространенных проблем и проблем, с которыми вы можете столкнуться при гибке труб.

Однако при неправильном расположении оправки сами по себе могут вызвать проблемы. Крайне важно, чтобы вы поняли, как сгибать трубу на оправке, прежде чем приступить к гибке.

Прежде всего, однако, важно понять, почему мы используем оправку при гибке трубы.

Почему мы используем оправку?

Самая основная причина использования оправки при гибке трубы – поддержка. Оправка обеспечивает поддержку по всему радиусу изгиба и надежно удерживает трубу в канавке матрицы для изгиба.

Одной из наиболее важных проблем, которую предотвращает использование оправки, является возврат пружины. Спрингбок, или склонность металла возвращаться к своей первоначальной форме, может стать серьезной проблемой при изгибе трубы. Оправка — это самый простой способ предотвратить пружинение.

Как согнуть трубу на оправке

Первый шаг в гибке на оправке такой же, как и при любом изгибе, вы должны установить свой инструмент. Правильная настройка инструмента необходима для правильного выполнения изгиба. Неправильно установленный инструмент может привести к складкам, перегибам, короблению, вздутию и разрушению трубы. Фактически, первым шагом в устранении любой проблемы с изгибом трубы должна быть проверка настройки инструмента.

Когда ваш станок и набор инструментов готовы, вы можете начать. При использовании оправки трубу сначала натягивают на оправку, которая удерживается в фиксированном положении. Однако эта позиция очень важна.

Например, когда оправку помещают слишком далеко назад в трубу, ее недостаточно далеко вперед, чтобы создать необходимое давление на внутренней стороне изгиба для сжатия материала. Ваш изгиб может начаться достаточно хорошо, но как только изгиб превысит 20 градусов или около того, материал начнет отталкиваться. Это, в свою очередь, образует рябь или волну.

Волна формируется и постоянно сглаживается между оправкой и гибочным штампом. Когда труба будет снята с гибочного штампа, вы увидите большую выпуклость (точка А на диаграмме ниже).

Например, если оправка расположена слишком далеко назад в трубе, она недостаточно далеко впереди, чтобы создать необходимое давление на внутренней стороне изгиба для сжатия материала.

Ваш изгиб может начаться достаточно хорошо, но как только изгиб превысит 20 градусов или около того, материал начнет отталкиваться. Это, в свою очередь, образует рябь или волну.

Волна формируется и постоянно сглаживается между оправкой и гибочным штампом. Когда труба будет снята с гибочного штампа, вы увидите большую выпуклость (точка А на диаграмме ниже).

Перемещение оправки слишком далеко вперед также может привести к серьезным проблемам с изгибом. В основном, когда оправка выдвинута слишком далеко вперед, это может привести к образованию выпуклости в конце изгиба.
