Как сделать в домашних условиях дровокол: Дровокол своими руками: чертежи, фото, инструкции

Содержание

конструкция, принцип работы, виды, особенности, правильная эксплуатация

Для поддержания горения костра подходит любой вид дров. Топить печь или камин лучше небольшими поленьями. Для их заготовки понадобится хороший топор. Это самый распространенный инструмент в домашнем обиходе. Для заготовки дров на всю зиму нужно приложить много усилий. После разрубания пеньков на руках могут появиться мозоли, а спина у многих начинает болеть. Выход из положения есть. Современные технологии позволяют автоматизировать этот тяжелый труд. На помощь придет дровокол.

На современном рынке представлен широкий ассортимент ручных и электрических дровоколов. Эти приспособления облегчают труд человека. Они помогут за короткий срок проделать большую работу. Инструмент минимизирует физическую нагрузку и сэкономит много времени. Не нужно будет махать тяжелым топором или колуном, разрубая толстые пеньки. Гидравлическое устройство сделает самую сложную работу. Оно расколет на одинаковые поленья дерево любого диаметра.

Редакцией сайта был составлен рейтинг лучших дровоколов. Специалисты брали во внимание отзывы профессионалов и мнения простых пользователей. На их основе сделаны рекомендации, которые помогут определиться с выбором. На рынке большое количество производителей из разных стран, которые конкурируют друг с другом. Были отобраны лучшие модели, на которых стоит заострить внимание.

Что такое дровокол?

Дровоколом принято считать современный станок, который предназначен для заготовки дров в большом и малом количестве. Очень часто такое оборудование называют колунами или дровокольными станками. Помимо раскола поленьев, они выполняют и торцовку.

Работу дровокол выполняет быстро и качественно, а также намного безопасней, чем обычный топор, что немаловажно. Это достаточно практичное, эффективное и удобное приспособление. Для того чтобы заготовить дрова на 5- 7 дней, топором нужно работать по 4 часа в течение всей недели, дровокол же справится за 3 часа, а вам будет нужно только сложить аккуратно поленья. Применяют дровоколы на дачах, в частных загородных домах для заготовки дров, более сложные модели очень часто используют на промышленных предприятиях, деревообрабатывающих заводах и пр.

Как устроен дровокол и принцип его работы

Дыроколы различаются между собой по принципу работы: механический дровокол, гидравлический и дровокол-шуруп.

  1. Механические дровоколы достаточны несложные и просты в использовании, в основном они предназначены для раскалывания недлинных чурок, около 50 см. Их основу составляет специальный, так называемый конусный шуруп, он ввинчивается в полено и раскалывает его. Кроме этого, одним из важных элементов данного дровокола является двигатель, можно использовать как бензиновый, так и электрический. Для бытовых целей лучше всего применять электрический. Принцип его работы заключается в следующем:
      Дровокол ставят на твердую поверхность
  2. Рукоятку стопора подымают и перемещают упор, напротив лезвия колуна.
  3. Между колуном и упором размещают полено, упор опускают.
  4. Зетам нажать на педаль, она расположена внизу, и полено расколется.
  5. Дровокол-шуруп был менее известной моделью, которую придумал неизвестный мастер-самоучка. Благодаря своей простоте использования и эффективности работы, станок набирает популярность. Данный агрегат состоит из станины, на которой закреплен специальный двигатель. Редуктор приводит в движения вал, на нем закреплен рабочий конус. Некоторые мастера проделывают эксперимент и закрепляют шуруп прямо на мотор, для такой конструкции необходим понижающий редуктор, не всегда такая модель хорошо справляется с работой.
  6. Пожалуй, самыми мощными можно назвать гидравлические колуны, они легко могут справиться с любыми породами дерева, а также им нипочем как сухая, так и влажная древесина. Предназначены данные дровоколы для заготовки большого объема дров любой толщины, выполняют работу быстро и качественно. Их активно применяют в промышленных целях, а также довольно часто и в бытовых. Вся конструкция несложная, можно легко справиться самостоятельно. Ее основой является гидравлический цилиндр, который подталкивает бревно или ножи, в зависимости от модели, в процессе работы. Используется сжатая жидкая энергия, которая и помогает раскалывать дрова.

Конструктивные особенности

Благодаря современным технологиям на современном строительном рынке представлено большое многообразие моделей дровоколов, производимых как российскими, так и зарубежными компаниями.

Прежде чем приобрести или изготовить собственными силами дровокольный станок, нужно понять, что он собой представляет, для чего предназначен и по каким критериям разграничиваются различные виды дровоколов.

Дровокол — это механизированное приспособление-станок, с помощью которого быстро и с минимальными затратами физических усилий производится расколка/расщепление пней и бревен различной толщины и длины на отдельные поленья.


Обратите внимание! В отличие от деревообрабатывающих станков промышленного назначения, с помощью которых происходит очистка бревен от коры и сучков, торцевание и калибровка, распиливание бревен на доски, основное назначение дровокола заключается в расколе остатков бревен и пней на отдельные поленья (и, при необходимости, их торцовка).

Конструкция дровокола достаточно простая. Его основными конструктивными элементами являются:

  • станина — неподвижная часть, на которую крепятся двигатель (более оптимально — под ней), редуктор, рабочий конус и устанавливается бревно;
  • двигатель — бензиновый или электрический;
  • редуктор — предназначен для обеспечения стабильного давления воздуха, повышает крутящий момент и понижает/повышает обороты;
  • рабочий нож или конус/колун — с помощью которого происходит непосредственный процесс расколки бревна;
  • подшипники — поддерживают рабочий конус или нож с заданной жесткостью.

Виды дровоколов

Дровоколы разделяются на бытовые и промышленные:

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

  • Бытовые колуны работают по стандартной схеме, не рассчитаны на большие объемы, при их использовании в работе обязательно необходим перерыв. Очень часто применяют в домашнем хозяйстве, для заготовки дров в камины, печи и т. д.
  • Промышленные дровоколы очень мощные, способные справиться с огромными объемами, используют для заготовки большого количества дров. Довольно-таки сложные конструкции, производят не только распил бревна, а и его подачу, торцовку и т. д. Рассчитаны на длительное время беспрерывной работы. Безусловно, цена на два вышесказанных вида, разная. Промышленные имеют достаточно высокую цену, а бытовые можно приобрести по вполне доступной.

По способу закладки бревна дровоколы также подразделяются на несколько видов:

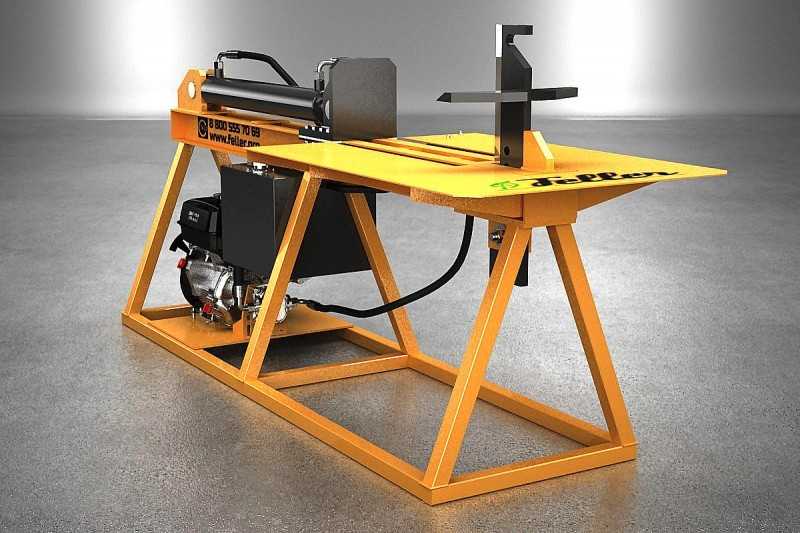

  • Горизонтальные. Закладка бревна идет горизонтально, в специальный желоб, и бревно распиливается по горизонтали. Это самый распространенный вид, он достаточно удобен и практичный. Схема такова: либо бревно движется по направлению ножа, либо же наоборот.
  • Вертикальный. Механизм тот же, что и в предыдущем варианте, только бревно закладывается вертикально. Нож движется сверху и давит на бревно. Это очень компактная конструкция, занимает намного меньше места, нежели горизонтальная в основном используют в промышленности.
  • Смешанные модели — совмещают в себе одновременно два типа закладки: как горизонтальный, так и вертикальный. Данные модели принято считать профессиональными, используют для большого потока дров. Широко применяют на деревообрабатывающих предприятиях.

Также следует различать дровоколы и по принципу потребления двигателем топлива. Различаются электрические и бензиновые колуны. Электрические лучше всего подходят для бытовых целей, обязательным моментом является наличие электричества. А бензиновые часто применяют в промышленности, это очень мощные модели. Также существуют дровоколы на тракторной тяге. Такие агрегаты подключаются к гидросистеме трактора, предназначены для предприятий и крупных промышленных комплексов. Кроме этого, имеются и комбинированные модели, они используются не так часто, хотя также находят свое применение.

По способу передвижения дровоколы квалифицируются на стационарные и передвижные. Стационарные модели более громоздкие и мощные, это в основном промышленные станки. А передвижные конструкции достаточно компакты, удобны в перевозке и передвижении.

Когда дров нужно немного

В южных регионах и/или для обогрева подсобных помещений дров требуется немного. Нормальному мужику наколоть их вручную можно бы играючи, и пусть потом благоверная только попробует не подать стопаря к обеду. Но – проблема: правильный замах. Без него махать колуном выматывает и опасно, а выработать замах для колки дров не проще, чем навыки владения холодным оружием; см. напр., как колет дрова боец в «Семи самураях» Куросавы.

Ручной механический дровокол опять-таки вопреки распространенному убеждению, мало или вовсе не экономит мышечных усилий при колке дров, но позволяет достаточно безопасно производить ее, не владея замахом дровосека. Дополнительное его достоинство – он может работать как в гравитационно-инерционном, так и в нажимном режиме. Последнее позволяет потихоньку-полегоньку, но управляться с самыми упрямыми чураками практически любого диаметра. Главное, чтобы их спилы были параллельны и приблизительно перпендикулярны продольной оси чурбака, иначе работать будет много опаснее.

Устройство дровокола со скользящим колуном

Устройство ручного механического дровокола показано на рис. Плечо рычага берется от 1,5 м; чем больше, тем лучше. Пригруз – смотря по своей силе, 10-50 кг. Если колун закреплен неподвижно, этот дровокол работает только как инерционный: рычаг поднимают за рукоять и с силой опускают на чурак. Если же колун можно перемещать по рычагу, то дровокол может быть и нажимным; плечо рычага при этом удлиняется трубой, надеваемой на рукоять.

В конструкции рычажного ручного дровокола есть ряд существенных нюансов (показано стрелками справа на рис.). Первое – колун. Простой клин из обрезка рельса малоэффективен и вязнет в дереве. Гораздо лучше такой дровокол действует с колуном Стрела (см. выше), тем более что его можно недорого купить готовый. Второе – пружина, она в этой конструкции наиболее травмоопасный элемент. Сила пружины нужна такая, чтобы свободный рычаг с колуном в крайнем дальнем положении удерживался примерно горизонтально. Закреплять пружину на пятках нужно так, чтобы она не сошла с них при полном размахе рычага; лучше все же пропустить в пружину качающуюся направляющуюся.


Устройство ручного механического дровокола

И последнее – если рычажный дровокол не крепится жестко к опорной площади, то его передние ноги нужно сделать длиной не меньше максимального плеча рычага + двойной диаметр наибольшего чурака. Как самому сделать рычажный дровокол с усовершенствованной кинематикой, см. след. видео:

Видео: колун для дров на пружине

Примечание: не стоит делать механический дровокол с колуном, скользящим по опоре, см. рис. справа выше. По обуху колуна нужно лупить кувалдой, и все равно он то и дело заклинивает.

Преимущества и недостатки дровокола

Преимущества:

  1. Значительно экономят силы и время, а также затраты на данный процесс.
  2. Механизм достаточно мощный и надежный, за небольшое количество времени может справиться с большими объемами работы.
  3. Достаточно большое количество различных моделей. Можно подобрать для любых целей.
  4. Очень удобны и просты дровоколы в работе. Не требуют специальных навыков и знаний.
  5. Конструкция универсальна.
  6. Можно использовать как внутри помещения, так и на свежем воздухе.
  7. Практически все виды при должном уходе имеют длительный срок эксплуатации.

Недостатки:

  1. Есть некоторые модели, которые имеют большие габариты, это не очень удобно и практично.
  2. Некоторые модели, очень затратные, так при работе употребляют много электроэнергии или топлива.
  3. От мощности двигателя зависит производительность дров и количество потребляемого топлива.
  4. Не все виды дровоколов могут справиться с крепкой и толстой древесиной.
  5. Промышленные дровоколы имеют высокую ценовую стоимость.

Как пользоваться дровоколом

Бытовым дровоколом достаточно просто пользоваться, в особенности это касается небольших мобильных конструкций, которые так необходимы на дачах и частных домах. Для того, чтобы расколоть полено и получить дрова, нужно поместить расколки в желоб. Гидравлический поршень нажимает на полено и подталкивает его к ножу благодаря этому нож раскалывает полено на дрова. При этом дрова остаются на специальном лотке, их необходимо убрать, или же они сталкиваются следующими расколотыми дровами. В случае непредвиденной ситуации, имеется аварийная кнопка и агрегат легко можно остановить.
Ознакомившись с данной информацией, вывод один — лучшего помощника на даче, в частном доме, а также на производстве и т. д., чем дровокол для распилки дров не найти. Это очень удобный и выгодный вариант, практичная и долговечная конструкция, которая значительно экономить затраты и силы, и за быстрое время принесет ожидаемый результат.

Важные дополнения

Как всегда, выбирая что-то, чем мы собираемся регулярно пользоваться, не стоит забывать о мелочах.

• Обратите внимание на материал, из которого изготовлен нож — главная составляющая колуна. Это должна быть прочная закаленная сталь. • Кроме того, нож может быть двух видов: плоский и крестообразный. Первый расколет полено на две части, второй, соответственно, на четыре. Для тонких заготовок такой нож, конечно, не подойдет. • Не забывайте о системе безопасности. Чаще всего это система блокировки рычагов. Для управления станком вам нужны обе руки. Если вы отпустите одну из них — станок сразу остановится. • Регулировка по высоте — сделает работу на станке максимально комфортной, и не будет болеть спина. • Возможность транспортировки: если выбранная модель оснащена колесиками, переместить станок будет несложно даже в одиночку. • Наличие разного рода насадок также будет большим преимуществом. • Еще одна полезная опция: ограничитель хода поршня. Если полена у вас разной длины, то и амплитуда движения поршня требуется разная. Возможность ее отрегулировать сэкономить вам время и силы. • Наличие боковых зажимов сделает фиксацию бревна лучше, а работу на станке безопаснее.

Делаем дровокол своими руками

  • Автор: Анна Николаевна Мирошниченко
  • Распечатать

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(14 голосов, среднее: 3.4 из 5)

Поделитесь с друзьями!


Создание конусного гидравлического дровокола своими руками


Как создать своими руками реечный дровокол, чертёж и инструкция

Как сделать дровокол в домашних условиях, видео

Содержание

  • Самодельный дровокол. Чертежи конструкций.
  • Ручной дровокол лом-колун
      • Смотрите видео: ручной дровокол лом-колун
  • Механический дровокол на пружине.
    • Чертежи конструкции дровокола. Важные моменты.
      • Смотрите видео: механический дровокол на пружине
  • Электрический винтовой дровокол
    • Выбираем двигатель и увеличиваем крутящий момент.
    • Техника безопасности при работе с электрическим винтовым дровоколом.
      • Смотрите видео: электрический винтовой дровокол
  • Электромеханический дровокол с толкателем и редуктором.
    • Выбор редуктора, двигателя и диаметров шкивов.
    • Выбор длины кривошипа
    • Техника безопасности при работе с дровоколом.
      • Смотрите видео: электромеханический дровокол с толкателем и редуктором.
  • Электромеханический реечный дровокол.
      • Смотрите видео: реечный дровокол против винтового.
      • Смотрите видео: обзор конструкции реечного дровокола.
  • Механические дровоколы
  • Простейший механический дровокол
  • Пружинный дровокол
  • Инерционный дровокол
  • Конусный дровокол с электроприводом
  • Фото дровоколов своими руками

Самодельный дровокол. Чертежи конструкций.

Существует несколько видов конструкций дровокола. Различия между ними существенные. Они различаются по сложности изготовления конструкции, по степени безопасности при работе с ними, по удобству и скорости работы. Рассмотрим подробно каждый вид дровокола отдельно.

Ручной дровокол лом-колун

Этот дровокол является самым простым в изготовлении. Принцип его работы основан на энергии удара по колуну тяжелым предметом. Эффект получается практически такой же как если поставить топор на полено и ударить по обуху топора кувалдой. Но этот лом-колун удобнее в работе и скорость работы выше.

Дровокол лом-колун

Его преимущество в том, что он безопасен в работе, легок в изготовлении, занимает мало места. Не требует доставки каждого полена к нему. С ним будет удобно переходить от одного полена к другому. Во время работы с ним спина остается прямая, что немаловажно при колке дров большого объема. Не нужно нагибаться над каждым поленом, чтобы его расколоть.

Но он требует применения физической силы человека и во время работы издает громкий металлический звук. Для защиты от звука придется работать в наушниках.

Лом-колун состоит всего из двух частей. Первая часть непосредственно колун с направляющей трубой, а вторая часть ударная. Ударная часть может быть наружной, то есть обхватывать собой направляющую трубу или внутренней – входить во внутрь направляющей трубы. Чтобы данный колун был эффективным, при его изготовлении нужно соблюсти одно правило. Часть колуна с направляющей и лезвием должна быть как можно легче, а ударная часть как можно тяжелее, но в разумных пределах, так как подымать ударную часть придется вручную. Чем больше разница по массе между эти двумя частями, тем выше КПД колуна.

Дровокол лом-колун.Чертеж дровокола лом-колуна.

При изготовлении лом-колуна главное соблюсти правило большой разности масс частей колуна и выдержать достаточную длину хода ударной части для создания сильного удара. Эта длина должна быть примерно 50-60см.

Чтобы первую часть колуна сделать максимально легкой, нужно в качестве направляющей использовать тонкостенную трубу и лезвие колуна сделать узким.

Если во время удара вибрация передается на руки, то можно ее значительно снизить, если сделать ручки деревянными. Если ручки изготавливаются металлические, то их нужно приварить на самую тяжелую и массивную ударную часть, это также будет способствовать снижению вибрации.

Для плавности хода ударной части и снижения звука трущихся друг об друга металлических частей, следует использовать полипропиленовую трубу между этими частями.

Чтобы избежать быстрого расклепывания металла в месте удара двух частей лом-колуна, пятно контакта между ними не должно быть слишком маленьким.

Для удобства работа с лом-колуном поленья следует ставить во внутрь старого автомобильного колеса. Это предотвратит разлет отколотых частей от поленьев, и они всегда будут в одном положении.

Смотрите видео: ручной дровокол лом-колун

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный дровокол немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у этого дровокола большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого дровокола основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции.

Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила удара данного колуна зависит от массы его подвижной части. Чем больше масса колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых металлических частей, например приварить два куска рельсы. Главное, чтобы груз был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина должна быть достаточно мощной, чтобы удерживать плечо колуна в горизонтальном положении. То есть здесь должен быть баланс между массой колуна с грузом и силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую пружину меньшего диаметра, просто вставив её во внутрь первой пружины.

Пружину можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм. В сжатом состоянии, когда консоль дровокола находиться горизонтально, пружина будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Чертеж дровокола.Чертеж дровокола.Чертеж каркаса.Чертеж каркаса.Чертеж колуна.Чертеж консоли. Чертеж кронштейна.

Смотрите видео: механический дровокол на пружине

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный. При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента.

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

  • поставить мощный электродвигатель 5-7квт.
  • Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

  • Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Смотрите видео: электрический винтовой дровокол

Электромеханический дровокол с толкателем и редуктором.

Данный вид дровокола довольно массивный и энерго затратный. Стоимость его изготовления высокая, так как предполагает наличие мощного редуктора, но его производительность больше, чем у винтового дровокола.

Принцип действия дровокола основан на шатунном механизме. Редуктор крутит шатун, который скользит по своей направляющей по направлению к ножу. Редуктор создает довольно большое усилие, которое может расколоть практически любые поленья.

Дровокол с толкателем и редуктором. Дровокол с толкателем и редуктором. Дровокол с толкателем и редуктором.

Выбор редуктора, двигателя и диаметров шкивов.

Редуктор можно применить с передаточным отношением не менее 1:20, но лучше всего подойдет редуктор с отношением 1:40 и выше. Но подойдет не всякий редуктор с таким передаточным числом. Нужен редуктор, который выдержит большой крутящий момент и не сломается. Поэтому при выборе редуктора следует обратить внимание на диаметр выходного вала. Он должен быть не менее 40мм.

Количество оборотов на выходном валу редуктора должно быть в пределах 11-14 об\мин. Чтобы получить такие обороты необходим двигатель с оборотами 950 об\мин и редуктор с передаточным отношением 1:70. Получим обороты выходного вала редуктора 950\70=13.5 об\мин. Если же двигатель и редуктор с другими параметрами, то для понижения числа оборотов придется между двигателем и редуктором делать дополнительную ременную передачу.

Например, двигатель 1500 об\мин и редуктор с передаточным отношением 1:30. Рассчитаем диаметры шкивов ременной передачи.

Считаем до каких оборотов редуктор понижает. Для этого делим обороты двигателя на передаточное число редуктора. 1500\30=50 об\мин. А нам необходимы обороты в пределах 11-14 об\мин. Следовательно, нужно дополнительно ставить ременную передачу. Посчитаем какое передаточное число должно быть на шкивах, чтобы получить 11-14 об\мин. Для этого 50 оборотов разделим на 14, получим 3.57. Такое передаточное отношение немного большое для ременной передачи. Для одного ремня передаточное отношение должно быть не более 1:3 иначе ремень может проскальзывать, когда дровоколу попадутся особо твердые и сучковатые поленьях. Следовательно, нужен или более тихоходный двигатель или делать двух ручьевые шкивы и ставить два ремня. Так как такое отношение ненамного больше, чем 1:3, то можно оставить и так.

Рассчитаем диаметры шкивов. Шкив малого диаметра примем сами за 150мм. Тогда шкив большего диаметра должен быть больше на необходимое нам передаточное число. То есть 150х3.57=535мм. Также чтобы снизить вероятность проскальзывания ремня на малом шкиву, его диаметр нужно принимать как можно большим. То есть шкив с диаметром 100мм имеет больше шансов на проскальзывание ремня, чем шкив с диаметром 150мм. На больших диаметрах и ремни медленнее изнашиваться будут.

Проверим расчеты. 1500 об\мин делим на передаточное 3.57 получим 420об\мин на малом шкиве. Теперь 420об\мин делим на передаточное отношение редуктора 30 и получим 14об\мин.

Двигатель желательно выбирать мощностью от 3квт. Если двигатель слабый, то можно поставить на его вал маховик, с ним маломощный двигатель будет гораздо меньше останавливаться от нехватки крутящего момента в момент раскалывания сучковатых поленьев.

Для такого вида дровокола металлический каркас должен быть достаточно мощным, иначе есть вероятность отрыва редуктора от каркаса или деформации самого каркаса в момент большой нагрузки. Каркас лучше всего сделать из швеллеров №12 или аналогичного им металлопроката.

Нож дровокола желательно сделать из твердой закалённой стали, для этих целей хорошо подойдет пружинная сталь 65Г. Из этой стали делают плоские рессоры. Так, что если в хозяйстве есть кусок такой рессоры, то она идеально подойдет в качестве ножа.

Выбор длины кривошипа

Длина кривошипа, а, следовательно, длина хода толкателя должны выбираться в зависимости от размеров поленьев. Например, поленья длиной примерно 40см. Ход толкателя выберем такой же, то есть 40см. Так как толкатель будет не доходить немного до ножа примерно 5 см, то максимально расстояние между толкателем и ножом получиться 5+40=45см. Длину кривошипа берем в 2 раза меньше хода толкателя, то есть 20см. Это будет расстояние по центрам валов. Длина кривошипа очень важна, так как чем меньше будет длина кривошипа, тем больше будет усилие на толкателе.

Техника безопасности при работе с дровоколом.

Данный дровокол довольно травмоопасный. Чтобы его сделать менее травмоопасным следует устанавливать аварийную кнопку отключения. Желательно, чтобы данная кнопка была довольно большая и в виде гриба. Такую кнопку всегда легко нажать просто ударив по ней рукой. Если вы правша, тогда кнопку выключения следует делать под левой рукой, так как правая будет занято поленом. Вместо аварийной кнопки можно установить педаль, тогда для работы дровокола нога всегда должна держать нажатой педаль, а если ногу убрать, то дровокол выключается.

При сборке дровокола на шатуне некоторые мастера допускают грубую ошибку. Они делают так, чтобы шатун подходил вплотную к ножу практически без зазора. Так делать нельзя. Нужно обязательно оставлять зазор минимум в 5см. Полено расколется в любом случае, даже если шатун будет немного не доходить до ножа, но зато в этом случае рука останется целая, если попадет между шатуном и ножом.

Смотрите видео: электромеханический дровокол с толкателем и редуктором.

Электромеханический реечный дровокол.

Данный дровокол можно назвать одним из самых производительных. Его подвижный нож закреплен на зубчатой рейке, которую в движение приводит шестерня. В изготовлении он довольно сложен, так как требует таких деталей как зубчатая рейка, шестерня, маховик, но скорость его работы перекрывает все минусы изготовления. Рекомендую посмотреть видео о работе реечного дровокола и обзор его конструкции.

Смотрите видео: реечный дровокол против винтового.
Смотрите видео: обзор конструкции реечного дровокола.

Заготовка дров на зиму – трудоемкое и хлопотное занятие. Помимо распиловки, дрова необходимо поколоть и сложить в сушилку или в сарай. Самая сложная часть работы – колка. Чтобы упростить себе жизнь и сэкономить время, имеет смысл максимально автоматизировать процесс.

Как сделать дровокол своими руками, с фото и примерами, различные их разновидности – механические, в том числе пружинный и инерционный, а также конусный электрический – тема данной статьи.

Механические дровоколы

В случаях, если заготовки дров не носят массовый и регулярный характер, задача вполне осуществима при помощи механических дровоколов. Их отличает простота и дешевизна конструкции, делаются они, по сути, из металлолома.

Простейший механический дровокол

Агрегат имеет большое сходство, как по виду, так и по принципу действия с колодезным журавлем. Разница заключается в том, что вместо ведра приделан колун с ручками. Стойки с перекладиной соединяют при помощи шарниров, недостаток в том, что соединение придется частенько смазывать.

Принцип действия дровокола прост – чурка ставится на подставку, рывком подают вниз рычаг, колун под действием усилия и силы тяжести набирает скорость и раскалывает полено. Процесс повторяют, получая все более тонкие поленья.

Собирается приспособление из подручных материалов – труб и уголков, а в качестве колуна подойдет старый топор без топорища. Лучше предусмотреть возможность разбора дровокола, чтобы было удобнее его транспортировать с места на место.

Конструкция имеет некоторые недостатки. Во-первых, чтобы остановить колун после того как он расколет полено, приходится прилагать усилия. Во-вторых, приспособление достаточно громоздкое – для уменьшения прилагаемого усилия требуется длинный рычаг.

Невзирая на недостатки, такое устройство значительно упрощает процесс колки дров. Чтобы оно работало как надо, требуется утяжелить колу приваренной к нему болванкой, либо залитой бетоном трубой.

Пружинный дровокол

Если доработать вышеописанный механический дровокол, можно сделать меньшее по размеру устройство, требующее при этом меньших затрат физической силы при работе с ним. Для этой цели к станине крепят пружину, упирающуюся одним в перекладину, служащую также креплением для колуна.

Принцип действия схож с предыдущим устройством, за исключением того, что нагрузку после того, как расколото полено, амортизирует пружина. Основная задача – подбор упора и пружины так, чтобы при наименьших усилиях получался наибольший результат. Для удобства регулировки усилия упор делается подвижным.

Но если предусматривается, что дровоколом работает все время один и тот же человек, делают стационарный упор, высоту его, как и жесткость пружины, подбирают экспериментально. Соединение рамы с рычагом делается подвижным, на подшипниках хорошего качества.

Высота такого дровокола должна быть не ниже 80 см. Правда, при такой высоте его нужно устанавливать на платформу либо работать в согнутом положении.

Более разумно рассчитать высоту дровокола под свою комплекцию, для этого высчитывают высоту станины так – удобная высота расположения полена плюс наибольшая возможная высота раскалываемых поленьев. Наклоняться в этом случае будет необходимо только для установки поленьев на подставку.

Инерционный дровокол

Для его изготовления помимо колуна, понадобятся метровый штырь круглого сечения, обрезок трубы чуть большего диаметра и массивная платформа, к которой приваривают нижнюю часть штыря. Колун приваривают к обрезку трубы и одевают на штырь.

Принцип действия – вручную поднимают колун, на платформу ставят полено, затем колун с силой опускают. Если полено попалось очень прочное, по колуну сверху бьют молотком.

Конусный дровокол с электроприводом

Принцип действия механизма – стальной конус с резьбой глубиной 3 и шагом 7 мм (скорее всего, придется заказывать у токаря) сажают на редуктор электродвигателя. Вращаясь, конус работает как бур и разрывает чурбаки. Более толстые поленья начинают разрывать с краев, а затем рвут середину.

Электродвигатель нужен с оборотами 250-600 об/мин, и мощностью не менее 2 кВт. При низких оборотах, менее 200, производительность будет слишком маленькая, а свыше 500 работать становится опасно.

Если нашелся двигатель с искомыми параметрами, конус насаживают на него без редуктора. Если же нет, рассчитывают, насколько нужно снизить обороты, и применяют насадку конуса через редуктор.

Основная проблема при сборке конструкции – найти подходящий конус, с электродвигателем и редуктором дело обстоит несколько проще. Такое приспособление имеет смысл делать при необходимости заготовки больших объемов дров.

Фото дровоколов своими руками

Также рекомендуем просмотреть:

  • Как сделать коптильню холодного копчения
  • Строительство коптильни своими руками
  • Как сделать коптильню горячего копчения своими руками
  • Как сделать шторы для беседки своими руками
  • Эффективный сбор дождевой воды
  • Делаем водоснабжение на даче своими руками
  • Инструкция, как сделать мебель из поддонов
  • Очистка бассейна своими руками
  • Варианты полива участка
  • Инструкция, как легко удалить пень
  • Как сделать гаражные ворота своими руками
  • Как сделать снегоуборщик своими руками
  • Средства для защиты древесины
  • Простая поилка для кур
  • Как выполнить чистку сажи
  • Хороший биотуалет для дачи
  • Как сделать мангал своими руками
  • Хорошее отопление для теплицы
  • Современная зимняя теплица
  • Водосточная система для кровли
  • Как сделать кормушку для кур
  • Декинг своими руками
  • Как сделать формы для тротуарной плитки
  • Инструкция, как обустроить гараж
  • Как сделать заземление в частном доме
  • Замок на калитку

Лучшие разделители бревен для домашнего использования

Надеюсь, вам понравятся продукты, которые я порекомендовал ниже, просто напомню, что как сотрудник Amazon я зарабатываю на соответствующих покупках. Это означает, что я могу получать комиссионные за продукты, купленные по ссылкам на этой странице.

Когда дело доходит до раскалывания бревен дома, мы, американцы, обычно используем несколько методов. Топор, кувалда, бензопила и т. д. Но, безусловно, самый безопасный и простой способ быстро получить дрова — это использовать лучшие дровоколы для домашнего использования.

Но с таким количеством различных типов трудно понять, какой именно предназначен для домовладельцев. Особенно сложно принять решение, если вы впервые покупаете дровокол для обогрева дома зимой. Поэтому важно, чтобы вы точно понимали, какой тип вы покупаете и для чего он хорош. Подойдет ли он для вашего образа жизни? Это главное, что нужно учитывать, так как ваш дом нуждается в тепле.

Часто продукт может быть признан лучшим в мире всеми людьми в мире. Но этот продукт может не соответствовать вашим текущим обстоятельствам. Так что это как минимум неважно. Вот почему очень важно, чтобы вы знали, что делает разделитель бревен идеальным для домашнего использования по сравнению, например, с коммерческим использованием. Это то, что я надеюсь раскрыть вам сегодня, когда я делюсь своим мнением о том, что я думаю, что это самые популярные дровоколы для владельцев домов на 2017 год.

Быстрые ссылки на информацию на этой странице

  • 1 Сравнение лучших дровоколов для домашнего использования
  • 2 Выбор дровокола для дома
  • 3 Наш лучший дровокол для дома
    • 3.1 Что мне нравится
  • 4 Лучший бревенчатый сплиттер для домовладельцев
    • 4.1 Показ
  • 5 Легкие в использовании домики сплиттер
    • 5.1 A Big Plus

      • 9
    • 60014 60015 60015 60015 60015 60015 60015 60015 60015 60015 60015 60015 60015 60015 70015 60015 70015. Дровокол для дома
      • 6.1 Champion Power Equipment 25-тонный буксируемый дровокол с полной балкой
      • 6.2 Мои любимые функции

    Сравнение лучших дровоколов для домашнего использования

    Тип Рейтинг тонн Наш рейтинг Проверить цену
    Газ 7 тонн 9,6 Проверить цену на Amazon
    Электрический 7 тонн 9,6 Проверить цену на Amazon
    Руководство 10 тонн 9 Проверить цену на Amazon
    Газ 25 тонн 9,8 Проверить цену на Amazon

    Выбор дровокольного станка для дома

    Существует множество различных вариантов дровокольных станков весом от 5 до впечатляющих 65 тонн (есть и больше, но для них обычно требуется трактор, или самодельные). Вообще говоря, покупатели и владельцы жилья, впервые покупающие жилье, будут гоняться за самый маленький дровокол для их нужд, который можно легко убрать в межсезонье. Так что в этом списке я не буду освещать что-то более 25 тонн, поэтому, если вы ищете что-то большее, вы можете найти их здесь.

    При поиске дровокола, идеально подходящего для среднего домашнего хозяйства, необходимо учитывать несколько моментов. Самое важное, что нужно учитывать, это то, сколько древесины вы будете использовать в среднем каждый год, особенно в зимние месяцы, когда у вас нет другого выбора, кроме дров, чтобы согреться. В этом руководстве для покупателей я расскажу о 4 различных моделях, которые различаются по количеству древесины, которую они могут расколоть, чтобы удовлетворить различные потребности многих американских домохозяйств.

    Одна вещь, которую вы должны учитывать при покупке дровокола, это то, что вам нужно: бензиновый, электрический или ручной дровокол. У всех трех типов есть свои плюсы и минусы, и на рынке нет универсального дровокола. Я взял на себя трудную часть поиска подходящего дровокола для дома. Тестируя и исследуя десятки различных дровоколов в течение бесчисленных часов, мы пришли к тому, что мы считаем лучшими дровоколами для домовладельцев.

    Наш лучший дровокол для дома

    Этот 7-тонный дровокол Champion — один из моих любимых дровоколов на рынке. Поэтому именно является одним из наших лучших обзоров в этой отрасли. Хотя он не удовлетворит все потребности в колке дров, я считаю его самым универсальным дровоколом на рынке. На мой взгляд, идеальная машина для домашнего владельца. На этой машине я расколол 6 кордов довольно больших по диаметру бревен, очень легко. Хотя мне удалось разделить до 22 дюймов, я рекомендую, если вы собираетесь делать такие большие бревна, начинать с краев и продвигаться вперед.

    Хотя это и не самый большой разделитель бревен, мне он показался довольно мощным, учитывая размер. Я обнаружил, что при своей мощности он раскалывает больше бревен на кубический метр, чем некоторые 10-тонные бензиновые дровоколы, которые я использовал. Поскольку это газовый дровокол, вам не придется беспокоиться о том, что в машине закончится ток. Если у вас есть запасы газа, вам больше никогда не придется полагаться на непредсказуемые источники энергии.

    Хочу отметить, что это, вероятно, один из самых дорогих 7-тонных дровоколов на рынке. Но, к счастью, в данном случае ценник соответствует качеству. На этот раз быть более дорогим на самом деле означает, что вы получаете больше за свой доллар, а не просто покупаете популярность торговых марок. Если вас интересуют другие продукты Champion, у меня есть обзоры здесь, или если вы хотите изучить более мощный бензиновый дровокол отзывы .

    Что мне нравится

    • Каждый раз, когда я использую
        , меня всегда впечатляет мощность и размер бревен, которые он может расколоть.
      • Мне очень нравится тот факт, что я могу буксировать его за своим 4-колесным транспортным средством, поэтому, если мне нужно разъехаться дальше, я могу это сделать.
      • Мне нравится, как низко он расположен, поэтому мне не нужно поднимать бревна так высоко, чтобы расколоть их.
      • Компактный и очень портативный.





      Лучший дровокол для домовладельцев

      Следующим в этом списке стоит электрический дровокол Boss Industrial ES7T20. Мне нравится Boss Industrial по нескольким веским причинам. Главное, что он очень прост в использовании. Не все, как я, потратили сотни часов на работу с разделителем бревен. Поэтому я считаю, что работа с Boss Industrial идеально подходит для неопытных и случайных пользователей. Я считаю электрический дровокол Boss лучшим электрическим дровоколом на рынке из-за его простоты использования и того, как нам удалось разделить бревна диаметром 18 дюймов, что на целых 8 дюймов больше, чем рекомендованный производителем размер (но всегда соблюдайте рекомендации производителя в целях безопасности и гарантии).

      Поскольку это электрический дровокольный станок, необходимо учитывать несколько моментов, чтобы решить, подходит ли он вам. Пара больших преимуществ электрических версий заключается в том, что они не выделяют паров, которые возникают при работе на газе. Это означает, что вам не нужно торчать на улице на морозе, вы можете взять этот разветвитель внутрь и не беспокоиться о том, что выхлопные газы побеспокоят семью. Кроме того, он намного тише своих газовых собратьев. Так что, если шум для вас является проблемой, вам не придется беспокоиться об этом здесь. Настоятельно рекомендуется, если вы идете по электрическому маршруту, заранее убедиться, что у вас всегда есть бревна, на случай отключения электроэнергии, и вы застряли без тепла. Или иметь резервный генератор.

      Позитивы

      • Мне очень нравится, как я могу разделиться внутри, не беспокоясь о холоде.
      • Вы не останетесь без газа, когда он понадобится.
      • Имея электродвигатель заводится каждый раз и запускается очень легко.

      Простой в использовании Дровокол вокруг дома

      Одной из самых больших проблем с дровоколом является его цена, он может поставить в тупик многих людей. Даже несмотря на то, что они экономят бесчисленное количество человеко-часов труда и ценятся на вес золота. Но тем не менее, некоторые люди просто не могут позволить себе передавать большие суммы наличными.

      Вот где на помощь приходит ручной дровокол Sun Joe. Хотя использование ручного дровокольного станка намного более физически, чем его аналоги с бензиновым и электрическим приводом, это все же намного проще, чем раскалывание с помощью топора или колющего клина и кувалды. Это идеально подходит для людей, которые не могут или не обязательно хотят тратить более 400 долларов на разделитель бревен, это просто означает немного больше работы, что не всегда плохо, если вы спросите мою жену.

      Этот ручной дровокол предназначен для людей, которые не используют несколько шнуров в зимние месяцы, он для людей, которым действительно нужны дрова только для топки камина или выполнения различных мелких работ. Будучи ручным дровоколом, он просто не в состоянии пройти через массивные бревна, поэтому, если вы планируете раскалывать бревна диаметром более 10 дюймов, я бы порекомендовал один из вышеперечисленных дровокола или тот, что ниже. Хотя это не для всех, у него есть место рядом со многими каминами в США.

      A Big Plus

      • Никогда не нужно беспокоиться о наличии газа или электричества, было удивительным преимуществом, которое я не сразу понял.
      • Мне не нужно ломать свой бумажник, как ты это делаешь почти со всеми другими сплиттерами.
      • Очень надежные машины

      Лучший мощный дровокол для дома

      Силовое оборудование Champion 25-тонный буксируемый дровокол с полной балкой

      Последним в этом списке является самый мощный и самый дорогой дровокол в этом списке, 25-тонный бензиновый дровокол Champion. Я решил включить этот разделитель бревен в список для людей, которые каждый год разрывают много шнуров и нуждаются в чем-то гораздо более мощном, чем те, что указаны выше. С помощью этой мощной машины нам удалось расколоть бревна диаметром до 36 дюймов в вертикальном положении Champions. Это одна из моих любимых функций в этом разделителе логов. Не будет слишком много бревен, с которыми обычное домашнее хозяйство будет бороться с этим разделителем бревен. Если честно.

      Отличительной особенностью этого конкретного дровокола является то, что у него есть две ловушки по бокам, чтобы, когда вы раскалываете бревно, бревна не падали на землю. Это спасение для тех, кто регулярно страдает от болей в спине. Меньше наклоняйтесь, чтобы поднять расколотую древесину, и меньше шансов пораниться. Просто имейте в виду, что это может быть немного сложно в вертикальном положении, не большая проблема, просто небольшое предупреждение. Хотя производители заявили, что вы можете буксировать его со скоростью 45 миль в час, я бы не рекомендовал развивать скорость выше 40 миль в час, и если вам нужно проехать по шоссе, лучше всего использовать прицеп. За исключением коммерческих пользователей, дровокол Champion 22 будет полезен всем домам, которым необходимо регулярно раскалывать бревна. Предназначен для интенсивного пользователя.



      Мои любимые функции

      • Мне очень нравятся горизонтальное и вертикальное положения, в которые можно установить этот дровокол.
      • 2 ловителя по обеим сторонам сплиттера стали отличным улучшением качества жизни, и я бы хотел, чтобы каждый сплиттер добавил их.
      • Возможность буксировать этот дровокол по городу своим грузовиком, чтобы я мог помогать семье и друзьям в раскалывании бревен.
      • Надежный запуск двигателя. Работает удовольствие даже при более низких температурах.
      • Изготовлено одной из лучших компаний в отрасли.
      • Надежны и, как правило, имеют длительный срок службы, что делает их действительно хорошим соотношением цены и качества для частых пользователей.

      Сохранить

      Построить или купить мой сплиттер?
