технология устройства, схемы + руководство по монтажу

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Содержание статьи:

  • Условия монтажа водяного пола
  • Правила проектирования и сборки
    • Нюансы устройства теплого пола
    • Каких принципов укладки придерживаться?
    • Способы монтажа водяных контуров
  • Грамотно выбираем материалы
    • №1 — подбираем оптимальный вариант труб
    • №2 — определяемся с утеплителем
    • №3 — покупаем комплектующие для коллектора
  • Руководство по монтажу ТВП
    • Шаг #1 — устройство чернового пола
    • Шаг #2 — укладка теплоизолирующего слоя
    • Шаг #3 — разметка и размещение труб
    • Шаг #4 — монтаж армирующей сетки
    • Шаг #5 — тестирование системы
    • Шаг #6 — укладка цементной стяжки
  • Ввод в эксплуатацию
  • Выводы и полезное видео по теме

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов –  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

  • плотность – от 40 кг/м³;
  • толщина – от 300 мм.

Главный слой – , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

  • один контур не распределяют на два помещения;
  • для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
  • одна сторона контура – не более 8 м;
  • демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

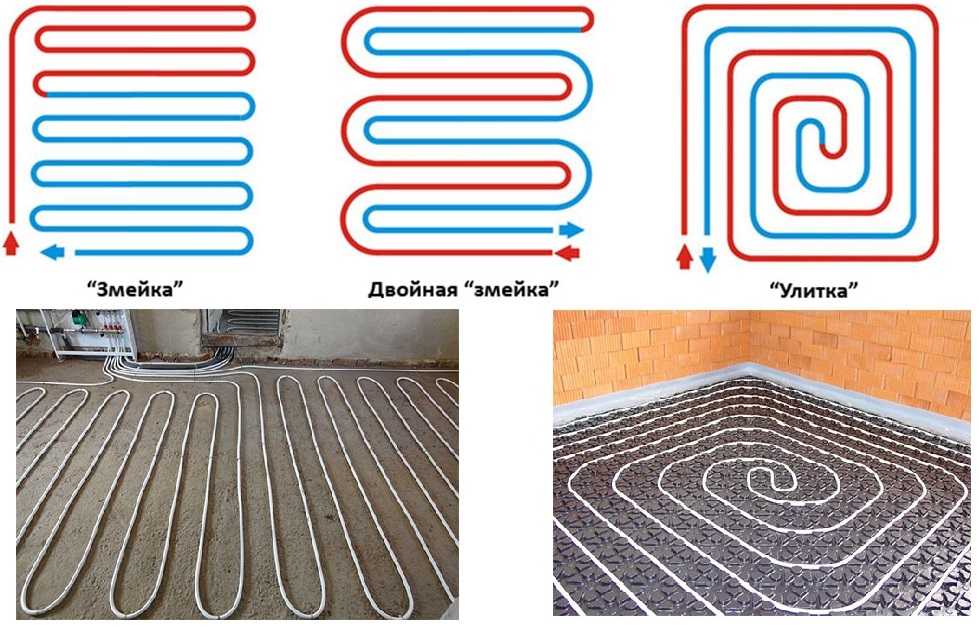

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» — самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола — . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

  • сделать «черновую» стяжку из цементной заливки;
  • вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

  1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
  2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
  3. При необходимости вырезать фрагменты строительным ножом.
  4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
  5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

  1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
  2. Подключить к коллектору.
  3. Аккуратно уложить трубу согласно разметке.
  4. Закрепить контур гарпун-скобами.
  5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

как сделать своими руками, устройство по лагам с подогревом, в частном брусовом, конструкция

Многие люди делают выбор в сторону экологичных материалов и строят деревянные дома. Такое решение позволяет создавать уютное жилье с отличным микроклиматом и естественным воздухообменом. Но часто возникает вопрос о том, можно ли делать в деревянном доме теплый пол и если да, то, как его реализовать своими руками?

Особенности использования

В деревянном доме полы могут быть на лагах или на столбах, одно или двухслойными. В этом случае, можно установить как водяной, так и электрический теплый пол. Для такого типа обогрева рекомендуется максимальная температура 29 градусов, если она выше, то это не комфортно и вредно для здоровья.

[stextbox id=»2_znat»]Специалисты рекомендуют, чтобы в зоне постоянного нахождения людей, температура пола была в пределах 26 градусов, а вдоль стен, выходящих на улицу, ее можно повышать до 30-33 градусов.[/stextbox]

Если говорить об удельной мощности нагревательных элементов, то она ограничивается 80-130 Вт/м2, но этого может быть недостаточно, чтобы использовать пол с подогревом в качестве основного источника тепла. Проблемы могут возникать как в комнатах с большими окнами, так и в маленьких помещениях, загроможденных мебелью, так как полезная площадь пола будет незначительной.

 В деревянном доме, обычно все перекрытия деревянные и если вы решите укладывать теплый водяной пол в бетонную стяжку, то на них создается дополнительная нагрузка. Перед принятием такого решения, необходимо просчитать нагрузку и убедиться, что перекрытие сможет ее выдержать.

При обустройстве теплого пола в доме, необходимо учитывать и то, что он сокращает высоту помещения, поэтому лучше всего его монтировать на этапе строительства. Если у вас высокие потолки, то можно сделать подогреваемые полы и в жилом доме.

[stextbox id=»3_na_zam»]Создание теплого пола в доме требует достаточно серьезных финансовых затрат, но вы получаете эффективный и качественный обогрев помещения, в котором будет уютно и приятно находиться, независимо от погодных условий.[/stextbox]

Так как дом деревянный, чтобы избежать растрескивания и повреждения напольного покрытия из-за наличия теплого пола, необходимо придерживаться следующих правил:

  • мощность теплого пола не должна превышать 130 Вт/м2;
  • кабель укладывают равномерно по всей полезной площади пола;
  • деревянное покрытие не должно быть толще 22-24 мм;
  • материалы надежно защищают от влаги;
  • обязательно используется терморегулятор, датчик температуры пола и воздуха;
  • под деревянным покрытием, температура воздушной подушки не должна быть больше 40 градусов;
  • перед установкой деревянного настила, рекомендуется, чтобы он полежал несколько дней на нагретом полу, а затем его можно будет закрепить;
  • на теплый пол нельзя укладывать ковры, которые закрывают всю обогреваемую площадь.

Более высокая стоимость теплого пола, по сравнению с радиаторами отопления, связана с необходимостью укладки теплоизоляции, системы регулирования и контроля и сами монтажные работы будут стоить дороже.

Если же вы имеете элементарные навыки работы, то сможете уложить в деревянном доме систему теплого водяного или электрического пола своими руками.

При сооружении теплого пола по грунту, затраченные средства будут небольшими, и они компенсируются теплом и комфортом. Если вы сделаете теплый пол в соответствии с инструкцией и рекомендациями специалистов, то независимо от того, будет он водяным или электрическим, такие системы очень надежные и долговечные.

Варианты конструкций и технология устройства в деревянном доме

В деревянном доме можно установить любой вид теплого пола, но более безопасным считается водяной пол. Если вы решили установить эклектический пол, то при соблюдении правил его монтажа и эксплуатации, он также является полностью безопасным и имеет высокую эффективность.

При выборе в качестве обогрева электрического теплого пола, реализовать его можно несколькими способами:

  • греющий кабель;
  • маты;
  • инфракрасная пленка;
  • карбоновые стержни.

Какой лучше?

Все варианты имеют свои недостатки и преимущества, и их выбор во многом зависит от того, каким будет финишное покрытие. Для керамической плитки, лучше использовать кабель или маты.

Для ламината, паркета или ковролина, лучше подходят инфракрасная пленка или карбоновые стержни.

Теплый водяной пол подключают к котлу, как и электрическое отопление, он может использоваться в качестве основного или дополнительного обогрева деревянного дома.

[stextbox id=»2_znat»]Обычно водяные теплые полу устраивают в цементной стяжке, но в случае с деревянным домом, их чаще делают настильными.[/stextbox]

На лагах

Лаги укладываются на расстоянии 60 см и надежно крепятся к основанию. Удобно это делать на оцинкованных опорах, которые сначала выставляют и крепят к основанию, а потом к ним фиксируют лаги. Снизу к лагам крепят черновой пол, он нужен для того, чтобы уложить теплоизоляционные материалы.

После создания чернового пола, на него стелют гидроизолирующую пленку и слой теплоизоляции. Обычно используют минеральные плиты, достаточно их толщины 10 см. На плиты укладывают доски или полосы ДСП, с учетом схемы размещения труб или кабеля.

В качестве теплоотражателя, можно приобрести специальные пластины или сделать их из оцинкованного железа, к ДСП они крепятся гвоздями и их загибают так, чтобы поместилась пластиковая труба.

При укладке трубы, она не должна выступать выше уровня пола, иначе будет мешать во время монтажа чистового материала, поэтому толщина ДСП или досок должна превышать диаметр трубы. После укладки труб, поверхность покрывают листами фанеры и уже на нее укладывают чистовое покрытие.

[stextbox id=»1_wazhno»]При укладке листов фанеры, между ними обязательно оставляют зазоры порядка 5 мм, так как при нагреве, деревянные материалы будут расширяться. А по лагам электрический теплый пол обязательно делают с устройством воздушной прослойки.[/stextbox]

Фанеру берут только влагостойкую, при этом ее толщина должна быть не менее 10 мм. Швы можно заполнить герметиком, а можно и так оставить. После этого приступают к укладке финишного покрытия.

На листах пенополистирола

В деревянном брусовом доме редко делают теплые полы в стяжке, обычно используется специальные теплоизолирующие пластины, которые состоят из пенополистирола и покрыты алюминиевым профилированным материалом.

Наличие алюминиевого покрытия позволяет равномерно распределять тепло, а пенополистирол не дает теплу распространяться вниз.

При использовании таких листов на деревянное основание, шаг кабеля должен быть около 10 см, а его мощность на квадратный метр не более 100 Вт. Основание для пластин может быть как бетонное, так и деревянное, главное, чтобы оно было ровным и прочным.

[stextbox id=»2_znat»] Пенополистирольные листы устанавливают только в том месте пола, где будет проводиться его обогрев, в остальных местах используют влагостойкую фанеру или ГВЛ, соответствующей толщины.[/stextbox]

При укладке пластин, надо смотреть, чтобы совпадали их желобки, между собой они соединяются при помощи специальных фиксаторов. Если вам надо отрезать пластину определенного размера, то сделать это будет не сложно. В месте, где будет установлен датчик температуры пола, часть пластины вырезают при помощи обычного ножа.

После установки пластин, в желобки укладывают кабель, проверяют работоспособность системы. Осталось уложить подложку и можно стелить деревянное покрытие.

Теплый пол в стяжке уложенной на деревянное основание

Иногда возникает необходимость сделать стяжку на деревянный пол, например, когда лаги установлены на высоких столбах. Есть несколько условий, которые должны выполняться для того, чтобы на деревянное основание можно было уложить бетонную стяжку:

  • оно должно быть прочным и неподвижным;
  • расстояние между лагами должно быть небольшим, чтобы пол под тяжестью стяжки не проседал. Если это условие не соблюдается, то придется разобрать пол и добавить лаги, чтобы расстояние между ними уменьшилось. Чтобы снизить нагрузку на пол, можно использовать не цементную стяжку, а ангидритовые ровнители;
  • обязательно необходимо использовать армирующую сетку, достаточно сетки с ячейками 10х10 см.

Чтобы на гидроизоляционной пленке не образовывалась испарина, все швы заделывают эпоксидной шпатлевкой, так как она не пропускает влагу. Бывает, что стыки между деревянным покрытием и стенами достаточно большие, в таких случаях их необходимо заделать сначала пеной, потом эпоксидной шпатлевкой или можно использовать жидкую гидроизоляцию.

Сначала на деревянное основание укладывают гидроизолирующую пленку, затем утеплитель, это может быть, например пенофол. На следующем этапе укладывают армирующую сетку, на нее трубы или кабель, подключают их и проверяют работоспособность системы, после чего заливают песчано-цементным раствором.

[stextbox id=»1_wazhno»]Нельзя укладывать стяжку на свежие доски, они должны прослужить в отапливаемом помещении не меньше года.[/stextbox]

Выводы

Для деревянного дома теплый пол можно сделать как водяной так и электрический, есть несколько вариантов и способов его укладки. Все работы надо выполнять в соответствии с разработанными технологиями и рекомендациями, тогда вы сможете самостоятельно сделать эффективное и безопасное отопление, а в вашем доме будет тепло и уютно.

Полезное видео

Как сделать теплый пол в частном доме

Содержание статьи

  • 1 Виды теплых полов
  • 2 Монтаж водяного пола
  • 3 Монтаж электрического пола
  • 4 Видео: теплый пол – плюсы и минусы

Согласитесь, безумно приятно проснуться утром и встать босиком на теплый пол. Особенно, когда за окном в это время выпал снег. Вы завариваете себе чашечку ароматного кофе, садитесь у окна и смотрите на белоснежные пейзажи. Хочешь также? Тогда читайте статью дальше и узнайте, как сделать теплый пол в частном доме.

Тип теплых полов

Если вы уже приобрели систему обогрева пола, пропустите этот раздел и перейдите к следующему. Остальная информация, написанная здесь, будет полезна. Существует два основных вида теплых полов:

  • Вода;
  • Электрический

У обоих достаточно своих достоинств и недостатков. Поэтому стоит остановиться на каждом из них отдельно.

Водяной теплый пол
По названию можно догадаться, что пол обогревается водой. Действительно, под полом проложены трубы для циркуляции горячей воды. Стоит отметить, что для частных домов эта система является более популярным электрическим аналогом. Однако давайте посмотрим, почему.

Итак, преимущества водяного пола перед электрическим аналогом и обычным радиатором:

  1. Комфорт. Водяной пол совершенно не сушит воздух, а тепло распределяется равномерно от пола до потолка.
  2. Частичная независимость от электричества. В случае внезапного отключения электроэнергии пол будет продолжать нагреваться еще один-два дня. Несмотря на то, что циркуляция воды прекращается, а нагревательные элементы отключаются, охлаждается жидкость очень долго.
  3. Радиаторы травмоопасны и могут вызвать серьезные ожоги. С системой теплых полов это категорически невозможно.
  4. Свобода пространства. Все элементы отопления находятся под напольным покрытием. Соответственно, радиатор можно отправить на помойку (или в чулан, если вы слишком экономны) и освободить дополнительное место.
  5. Совместимость с другими обогревателями. Холодное сердце особенно понравится этому предмету. Теплый пол можно использовать в сочетании с другими видами отопления. Стоит отметить, что это касается и электрических полов.

Внушительный список, не правда ли? Однако, как и все, что нас окружает, теплый водяной пол имеет свои недостатки, о которых следует знать лично.

  1. Уже было сказано, что полы долго остывают. Однако есть и обратная сторона медали. К тому же они долго греются. Чтобы получить оптимальную температуру, им понадобится как минимум сутки. Соответственно, устанавливать систему в загородном доме, в котором постоянно никто не живет, нет смысла.
  2. Следующий недостаток немного не в тему. Но если статью читают владельцы квартир в многоэтажном доме, следующая информация пригодится. Так, в таком жилье запрещается устанавливать водяной пол. Это связано с тем, что при этом повышается уровень гидравлического сопротивления.
  3. Сложная установка по сравнению с электронными аналогами. Подробнее об этом позже.
  4. Если в трубе отопления образовалась дырка, определить конкретное место вряд ли получится. Поэтому приходится разбирать все напольное покрытие.

После этого можно делать любые выводы. Однако окончательный выбор следует делать после описания электрических полов.

Преимущества и недостатки электрических полов
В отличие от вышеописанной системы существует 3 типа электрического теплого пола:

  1. Нагревательный кабель.
    Простая система, но поверх нее нужно установить стяжку.
  2. Специальные коврики. Тот же кабель, только на специальной решетке. Стоит дороже, но нет необходимости проводить полный ремонт и делать стяжку.
  3. Нагревательная пленка (инфракрасный нагрев). Устанавливается непосредственно под напольное покрытие и потребляет меньше энергии. Однако в помещениях с большой площадью такая система менее эффективна.

Теперь рассмотрим основные преимущества таких полов:

  1. Такая система отопления не сушит воздух и создает благоприятный микроклимат даже для людей с заболеваниями легких.
  2. Помещение начинает нагреваться через несколько минут после включения.
  3. Поддерживать и изменять температуру достаточно просто. Для этого есть специальный термостат. В случае с водяными полами она тоже присутствует, однако для изменения температуры потребуется гораздо больший промежуток времени, чем здесь.

Теперь о недостатках, точнее о недостатках. Да, он всего один, но для кого-то очень значимый. Он заключается в повышенном потреблении энергии. На 1 кв.м. потребляется примерно 110–150 Вт. Однако с помощью терморегуляторов этот показатель можно снизить до 70-100 Вт.

Пожалуй, из настоящих минусов — это все. Конечно, можно отметить, что многие говорят о вредном излучении от нагревательных матов. Однако на деле это ничем не подкреплено.

Итак, все плюсы и минусы каждой системы раскрыты. Теперь можно сделать выбор, зайти в магазин и прочитать следующие разделы.

Монтаж водяного пола

Вы выбрали водяной пол? Отлично. Однако стоит помнить, что для его монтажа потребуется сделать бетонную стяжку. Можно ли это сделать в деревянном доме? Точно нет. Однако выход есть и он будет описан чуть позже.

Установка в кирпично-бетонном доме
Для начала рассмотрим классический вариант установки. Итак, перед укладкой труб следует провести дополнительный ряд мероприятий.

  1. Сначала выравнивается основная поверхность пола и очищается от мусора. Далее покрытие покрывается слоем гидроизоляции. Для этого подойдет плотный полиэтилен, швы которого проклеены двухсторонним скотчем.
  2. Наверное, всем хочется, чтобы система имела высокую теплоотдачу и шла только вверх, то есть обогревала помещение. Для этого на полиэтилен выкладывается слой теплоизоляции (фольгой вверх). Для более удобной укладки рекомендуется остановиться на более жестких материалах.
  3. Затем по всему периметру помещения наклеивается демпферная лента. Он максимально защитит будущую стяжку от продавливания во время высыхания.
  4. После этого уже можно приступать к раскладке труб. Делать это нужно строго по инструкции, чтобы в дальнейшем не возникло непредвиденных неприятностей.
  5. Далее следует подключение к распределителю. Перед заливкой стяжки систему необходимо проверить на наличие возможных проблем и дыр в трубах.
  6. И, наконец, завершающий этап. Пол заливают бетонной стяжкой, тщательно выравнивают и оставляют до полного высыхания.

Установка в деревянном доме
В принципе отличий немного. Главное, вместо стяжки используются специальные модульные системы, на которые и крепятся трубы. А сверху тонкий защитный слой и выкладывается напольное покрытие.

Установка электрического пола

Монтаж данной системы осуществляется после окончательного выравнивания основания пола и его тщательной очистки от пыли и мусора. Далее все довольно похоже на предыдущий вариант. Основание покрыто слоем тепло- и гидроизоляции. В качестве теплоизоляции прекрасно подойдет пенопласт толщиной 5-10 см с добавлением слоя теплоотражающей фольги.

После этого устанавливаются ТЭНы. У каждого типа особенности установки немного отличаются, их можно увидеть в прилагаемой к товару инструкции. Не забывайте, что систему желательно устанавливать только в тех местах комнаты, где не будет стоять мебель.

Затем выкладывается армированная стяжка с последующим плиточным клеем. В завершение монтируется напольное покрытие. Не забывайте, что от кабеля к стене нужно провести терморегулятор. Кабельный теплый пол заливается цементной стяжкой и оставляется на 30 дней. Только через месяц можно приступать к эксплуатации системы. Однако начинать нужно с низкой температуры, постепенно ее повышая. Если был выбран пленочный способ утепления пола, обходимся без стяжки. Финишный настил устанавливается непосредственно на нагревательные элементы.

Утеплить пол и дом в целом можно несколькими способами. Какой из них выбрать, решать вам. Основываясь на плюсах и минусах каждого из них, вы обязательно сделаете правильный выбор. А исходя из инструкции к изделию и данной статьи, пол будет уложен правильно и прослужит долгие годы.

Видео: теплые полы — плюсы и минусы

Технология устройства

, схемы + инструкция по установке

Исправно работающая система отопления – залог комфортного проживания в доме вне зависимости от погодных условий. Наряду с традиционной радиаторной технологией, в устройствах контура отопления активно используется система водяного теплого пола. Его установка трудоемка и затратна в финансовом плане, но такой вариант отопления полностью окупается за 5 лет.

В целях экономии многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными вложениями очень привлекательна, не так ли? Однако его выполнение требует от подрядчика определенных знаний и навыков.

Предлагаем к рассмотрению подробный материал по устройству водяных теплых полов. В статье изложены правила проектирования, даны советы по выбору компонентов системы, а также описан пошаговый ход работ по монтажу, подключению и запуску водяного контура.

Содержание статьи:

  • Условия монтажа водяного пола
  • Правила проектирования и монтажа
    • Нюансы устройства теплого пола
    • Каких принципов укладки придерживаться?
    • Способы монтажа водяных контуров
  • Правильно выбираем материалы
    • №1 — подбираем оптимальный вариант труб
    • №2 — определяемся с утеплителем
    • №3 — покупаем комплектующие для коллектора
  • Руководство по установке ТВП
    • Этап № 1 — Установка чернового пола
    • Этап № 2 — укладка изоляционного слоя
    • Этап № 3 — разметка и укладка труб
    • Шаг №4 — монтаж армирующей сетки
    • Шаг №5 — испытание системы
    • Шаг №6 — укладка цементной стяжки
  • Пуско-наладочные работы
  • Выводы и полезное видео по теме монтажа
  • 3

  • этаж

    Устройство дополнительного отопительного контура рекомендуется включить в проект до начала строительства — так проще произвести расчеты.

    В готовом новом доме или здании, где давно работает радиаторная система, установка водяного пола также возможна, но при определенных условиях.

    Преимущества водяного отопления давно оценили жители Европы и России: эффективно отапливает помещения, экономит дорогостоящую электроэнергию, создает максимально комфортную атмосферу в спальнях, ванных и детских комнатах

    Если желание утеплить пол возникло после При строительстве дома следует определить, подходит ли для этого здание. Одним из главных условий является предварительно выполненное утепление дома, так как теплопотери выше 100 Вт/м² сделают бесполезной укладку пола.

    Обратите внимание на высоту потолков: монтажный «пирог» с трубами занимает около 15 см, а то и больше, от общей высоты помещения. После внедрения системы размеры дверных проемов должны быть сохранены, высота 210 см и более.

    К базе предъявляются особые требования. Он должен быть крепким, ровным, чистым. Неустойчивое основание приведет к неровностям, а те к деформации труб с теплоносителем

    Если дом новый, то перед началом монтажа необходимо полностью завершить строительство — возвести стены и потолок, вставить окна , и гипс.

    Правила проектирования и монтажа

    Решение выбрать водяной пол, не требующий жесткой установки электрического аналога, оптимально для систем отопления на .

    Такие схемы признаны наименее энергозатратными, наиболее эффективными и недорогими в эксплуатации. Также допустимы варианты котлов на твердом топливе.

    Безупречная работа системы возможна только при двух условиях: профессионально выполненные проектные расчеты и правильно выполненный монтаж.

    Поэтому первые шаги на пути к установке водяного теплого пола на даче или в частном доме – это анализ конструкции, выбор материалов, подготовка проекта.

    Нюансы устройства теплого пола

    Конструкция водяного пола сложна и проста одновременно. Он многокомпонентный по составу, поэтому главное соблюдать порядок укладки всех слоев.

    Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизоляционный слой и заливаются сверху цементной стяжкой

    Каждый элемент «пирога» имеет особую функцию. Основой для конструкции служит грунт или бетонная плита. На него укладывается тонкая пленка (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

    Затем покройте пол изоляционным материалом. Один из лучших вариантов – прочный, относительно недорогой, с низкой теплопроводностью.

    Минимальные требования:

    • плотность — от 40 кг/м³;
    • толщина — от 300 мм.

    Основной слой, внутри которого будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

    Для прочности стяжку армируют армирующей сеткой с ячейкой 50*50 мм или крупнее 100*100 мм и толщиной сердечника 3-5 мм.

    Финишный слой — термостойкое напольное покрытие. Керамическая плитка, которая очень хорошо проводит тепло, признана лучшим материалом. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

    Тепловой режим будет зависеть от выбора финишного покрытия, которое можно регулировать автоматически или вручную с помощью смесительных узлов — коллекторов.

    Каких принципов укладки придерживаться?

    Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых расчетов можно воспользоваться онлайн-калькулятором, забив отдельные параметры в нужные графы.

    Если теплыми полами занимается строительная компания, то расчетные работы проводят ее специалисты.

    За основу расчета берутся стандартные выверенные цифры, которых необходимо придерживаться независимо от способа монтажа и конкретных условий монтажа.

    Фотогалерея

    Фото

    Температура ТВП на кухне должна быть в пределах 22-27°С, в коридоре или холле — 30°С, в гостиной, в детской или в спальне — 29°С, в ванных комнатах или бассейнах высшая — 32-33°С

    Если теплоноситель подается с нагревом при температуре 85-90°С, то для теплого пола достаточно нагреть воду до 60°С, а на обратке температура падает до 30-45°С

    На разницу параметров температуры на входе/выходе влияет длина контуров . Общепринятые значения зависят от диаметра труб: Ø 16 мм — длина контура до 90 м, Ø 17 мм — до 100 м, Ø 20 мм — 120 м, хотя контуры более 80 м не рекомендуются

    Расстояние между изогнутыми трубами зависит от площади прокладки: в центре помещения — 20-30 см, в краевых зонах, у стен и порогов — 10-15 см, в банях, санузлах, санузлах, бассейнах — везде 15 см

    Теплые полы в детской комнате

    Трубы теплоносителя в комнате

    Водопроводные контуры на полу

    Шаг разводки между трубами

    Обычно для монтажа используются трубы PEX, которые нельзя прокладывать ближе 10-15 см от между собой, так как велик риск образования заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

    Еще несколько полезных советов:

    • один контур не разделен на два помещения;
    • для помещения 35-40 м² 1 контура мало, минимум 2;
    • одна сторона цепи — не более 8 м;
    • Демпферная лента компенсирует деформацию при тепловом расширении.

    Есть исключения. Например, если туалет и ванная небольших размеров и расположены по соседству, то для их обогрева достаточно одного водяного контура.

    Способы монтажа водяных контуров

    Самые эффективные виды монтажа труб — «улитка» и «змейка» — давно придуманы, поэтому экспериментировать с расположением контуров не нужно.

    Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

    « Змейка » — самый простой в реализации вариант. Его минус — большая разница в температуре теплоносителя на входе/выходе. Имейте в виду, что будет отдавать вторая половина схемы меньше тепла

    « Улитка » Равномерно распределяет тепло по помещению, но сложнее в исполнении. Если хозяева не хотят делить комнату на теплую и прохладную зоны, то лучше воспользоваться этим методом.

    Для экономии труб и повышения энергоэффективности часто используется комбинация двух вариантов: «улитка» ставится по центру, а «змейка» — вдоль стен. Если правильно расположить петли и рассчитать шаг установки, то температура пола будет максимально комфортной для жильцов.

    Правильно подобрать материалы

    Теплые водяные полы заливают стяжкой, а значит, их планируется эксплуатировать не годами, а десятилетиями.

    Учитывая длительный срок использования, к выбору материалов следует подходить ответственно: исключать дешевые и неликвидные товары, подбирать качественные трубы, утеплитель, крепеж с максимальным сроком службы.

    №1 — подбираем оптимальный вариант для труб

    Сейчас используются два типа труб — PE-X и PERT, обе из сшитого полиэтилена. Преимущество продуктов PE-Xa заключается в том, что они обладают эффектом памяти благодаря плотности сшивки 85%.

    Полезный эффект заключается в том, что растянутые теплоносителем трубы с высокой температурой или деформированные трубы всегда возвращаются в исходное положение.

    Трубы PE-Xa вместе с осевыми фитингами можно легко замуровать цементом, в то время как альтернативные продукты PERT с цанговыми фитингами следует оставить открытыми.

    Применение труб PERT оправдано, если в стяжке есть цельные секции и фитинги установлены только для крепления к коллектору.

    Опытные строители не рекомендуют использовать композитные трубы с алюминиевой фольгой – всегда есть риск отслоения металлизированного слоя. Если нужна максимальная надежность и изоляция, то лучше использовать изделия с армированием из поливинилэтилена, расположенным внутри изделий.

    Для водяных полов используются изделия трех стандартных размеров: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указывается на маркировке по всей длине трубы.

    Строительные компании обычно работают с проверенными производителями, которые несут ответственность за качество своей продукции. Хорошо зарекомендовавшие себя продукты раскрученных марок Rehau и Valtec , а также менее известных Tece , Kan , Uponor .

    Подробнее о выборе труб для укладки водяного теплого пола в .

    №2 — определяется с утеплителем

    Основное назначение утеплителя — отделить стяжку с трубами от основания, чтобы теплопередача осуществлялась вверх, а не уходила в землю зря. Теплоизоляционный слой обязателен, без него установка теплого пола теряет смысл.

    Теперь примените два , так как остальные проигрывают им по всем параметрам. Это экструдированный пенополистирол в виде плит и профильных матов из пенополистирола с монтажными выступами.

    Экструдированный полистирол популярен благодаря своей механической прочности и низкой теплопроводности. Практически не пропускает влагу, что немаловажно для бассейнов, санузлов, бань

    Плиты ЭППС удобны в монтаже и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, ее выбор зависит от требуемой степени утепления. Благодаря фиксирующим боковым пазам отсутствуют зазоры в местах стыковки соседних плит.

    Профильные маты значительно облегчают монтаж труб, но многие отказываются от их покупки из-за дороговизны, особенно известных марок. Толщина листов меньше, чем у ЭППС — 1-3 мм

    Как определить необходимую толщину изоляции? Все зависит от условий монтажа в конкретном частном доме: на землю укладывают плиты 10 см, над цоколем или цокольным этажом достаточно 5 см, а если внизу есть отапливаемое помещение, то теплоизоляции достаточно 3 см.

    Для крепления плит к полу используются тарельчатые дюбеля, а для крепления труб — гарпунные скобы. Расстояние между соседними кронштейнами от 30 см до полуметра, в местах поворотов труб – 10 см.

    №3 — покупаем комплектующие для коллектора

    Центр распределения теплоносителя и пункт управления функционированием теплого пола. С его помощью горячую воду направляют из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

    Сборные коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше доверить специалистам, а для самостоятельной покупки следует помнить обо всех необходимых элементах:

    Фотогалерея

    Фото

    В основу конструкции положены сами распределительные узлы, которые оснащены клапанами, термостатическими и балансировочными клапанами для удобства регулировки важны изготовитель и размер

    Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникать воздушные пробки, парализующие систему.

    Обычно коллекторно-смесительный узел монтируется в коридоре или нише и крепится к стене болтами или кронштейнами. Возможен напольный монтаж

    Если необходимо слить воду из контуров, используйте дренажный дренажный клапан. Он же удаляет воздух из патрубков при заполнении их теплоносителем.

    Для того чтобы обслуживать ЭХЗ было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор был заключен в специальный металлический шкаф

    Дополнительный узел необходим, если для VTP не выделен отдельный стояк. В состав агрегата должны входить такие элементы, как байпас, насос и термостатический клапан.

    Температуру в контурах можно контролировать с помощью термометра. Если вода в водопроводе горячее, чем необходимо, рекомендуется установить ограничитель

    Коллекторы с клапанами

    Трубопроводная арматура

    Автоматические воздухоотводчики коллекторов

    Кронштейны настенные

    Сливные краны для слива

    Шкаф металлический коллекторный

    Смесительный узел с насосом

    Термометр или ограничитель температуры

    Место установки часто зависит от нюансов обслуживания: одно удобнее настраивать ВТП в котельной вместе с котлом, другое из коридора. Теоретически распределительный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех цепей была примерно одинаковой.

    Руководство по установке TVP

    Перед укладкой конструкции теплого пола следует провести подготовительные работы: закупить комплектующие, обозначить место установки шкафа, полые отверстия в стенах для коммуникаций. Затем можно переходить к первому этапу.

    Этап №1 — Устройство чернового пола

    Если планируется обустройство пола с подогревом непосредственно на земле, рекомендуется выбрать один вариант из двух:

    • сделать «черновую» стяжку из цементной заливки;
    • вместо стяжки залить, утрамбовать и выровнять слой песка.

    Слой песка обязателен в любом случае, так как он служит основой для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант — толстая полиэтиленовая пленка.

    Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие полости глубиной до 5 см, но для монтажа трубы лучше, если она будет идеально гладкой

    При расчетах следует помнить, что теплопотери при монтаже системы на грунт выше, поэтому температура теплоносителя в трубах должна быть выше нормы.

    Этап №2 — укладка теплоизоляционного слоя

    Теплоизоляция укладывается на чистый ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, мелкие каверны, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

    Инструкция по монтажу:

    1. Гидроизоляция настилочная — уложить листы пленки плотностью 150-200 мкм с нахлестом не менее 10 см и намотать на стены.
    2. Плиты экструдированного пенополистирола укладывают разметкой вверх, стыкуя пазы между собой. Начинать лучше с дальнего угла.
    3. При необходимости срезать фрагменты строительным ножом.
    4. Закрепите пластины тарельчатыми дюбелями по углам, в середине стыков и в центре пластин.
    5. Заклейте швы строительной лентой.

    Если вам нужно уложить второй слой, то направление верхних плит лучше изменить, то есть поставить их перпендикулярно нижнему.

    При укладке избегать больших зазоров и щелей. Если они образуются, пустоты можно задуть пеной или засыпать обрезками полистирола

    Для перемещения плит при монтаже рекомендуется подкладывать тонкие доски или куски фанеры — структура плит, несмотря на плотность, может деформироваться.

    Этап №3 — разметка и размещение труб

    Маркировка наносится на поверхность пластин с помощью маркера или малярного шнура. Если вместо ЭППС используются профильные маты, маркировка не требуется.

    Существует риск сминания и перекручивания трубы при размотке, поэтому лучше использовать специально разработанное устройство для разматывания бухты. Ручная раскрутка займет больше времени

    Перед началом Также рекомендуется установить коллекторы и подготовить места для подключений.

    Инструкция по сборке:

    1. Отмотать от трубы 15-20 м, надеть на конец изолирующий рукав и штуцер для соединения.
    2. Подключение к коллектору.
    3. Аккуратно уложите трубу по разметке.
    4. Закрепите контур скобами для гарпунов.
    5. Подведите трубу к коллектору, прикрепите второй конец.

    Длину каждой петли нужно зафиксировать, и не просто запомнить, а записать возле штуцера на стене.

    По краям укладывается демпферная лента или какой-либо заменитель — например, куски пенополистирола толщиной 1,5-2 см. Хорошо держатся на жидких гвоздях

    Транзитные трубы, проходящие через стены или переходные зоны, максимально изолируются гильзами. Вместо дорогих импортных изделий можно использовать обычный утеплитель – вспененный полиэтилен.

    Этап №4 — монтаж армирующей сетки

    Правильно уложенная арматура должна быть над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из проволоки 3 мм.

    Неправильно крепить контуры к металлической сетке, в этом случае она будет служить подставкой, а не арматурой. Правильный монтаж — когда сетка на трубах

    Сейчас многие вместо сетки используют пластик. Этот вариант тоже подходит, так как полимер создает необходимую жесткость.

    Этап № 5 — испытание системы

    До тех пор, пока не будут проведены гидравлические испытания для проверки герметичности системы, стяжку нельзя заливать. Обычно цепи проверяются по очереди.

    Сначала к трубе подключается магистраль и насос, подается вода. Для слива используйте шланг, подсоединенный к сливной трубе коллектора.

    Нагнетательный насос — лучший инструмент для проверки системы. Его можно арендовать. Также можно нанять специалиста, у которого обычно есть необходимые инструменты для тестирования.

    Во время осмотра могут отлететь скобы, так как труба имеет тенденцию выпрямляться под давлением. Отлетевшие гарпуны крепятся в 5 см от предыдущего места, после заливки стяжки он не слетит.

    Этап №6 — укладка цементной стяжки

    Трубы оставляют под давлением 5 бар и начинают укладывать стяжку. Обычно используют традиционный метод маяка. В качестве маяков можно использовать металлический профиль для гипсокартона.

    Обычный раствор для стяжки не подходит, в цемент необходимо добавлять пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

    Укладка осуществляется по частям, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

    Через 2 дня поверхность зачищают, демпферную ленту разрезают, стяжку поливают водой и накрывают пленкой (последние два этапа повторяются в течение 10 дней).

    Ввод в эксплуатацию

    Полное созревание цементной стяжки происходит через месяц, именно тогда необходимо провести балансировку с помощью коллекторных расходомеров.

    С помощью балансировочных клапанов отрегулируйте расход теплоносителя, во всех контурах он должен стать одинаковым. При отсутствии опыта самостоятельной балансировки лучше пригласить специалиста

    После обработки холодной водой, если система работает исправно, можно проводить испытания с подогретым теплоносителем. На этом монтаж теплого пола считается завершенным.

    Выводы и полезное видео по теме

    Общие правила установки для экономных хозяев:

    Практические рекомендации опытных строителей:

    Каких ошибок следует избегать:
