Как правило, односкатными крышами редко оснащаются многоэтажные дома, даже несмотря на соответствия их конструкции новомодному стилю хай-тек. В основном кровли данного типа имеются на гаражах, небольших дачах, верандах, бытовках: это подразумевает возможность проведения строительных работ своими руками.

Чем особенна односкатная крыша

Перед тем, как построить односкатную крышу, важно изучить ее основные особенности. Название односкатной крыши говорит само за себя. Она состоит только из одной скатной плоскости, имея оригинальную стропильную систему. Стропильные ноги по обоим концам оснащены надежной опорой, что позволяет причислить их к наслонному типу. Каждая из частей конструкции укладывается персонально, так как установочные стенки обладают разной высотой: для соединения с ними в этом случае используется мауэрлат.

Стропильная система односкатной крыши не выглядит, как стандартная деревянная рама. Состоит она из двух брусков, размещенных поверх каменной стены параллельно друг ко другу. Таким же образом проводится монтаж бревен сруба и противоположных сторон обвязки каркасного дома. Чтобы избежать путаницы, указанный элемент мауэрлата обозначают, как коньковый брус. При этом важно понимать, что в формировании конькового перелома он не участвует, а выступает лишь опорой.

Для выполнения опорной функции при строительстве односкатной крыши своими руками используются:

1. Несущие конструкции из кирпича, древесины и пенобетона.
2. Опорные столбы, которые впоследствии могут обшиваться, или оставаться в открытом положении.

Хотя конструкция односкатных сооружений и отличается простотой, однако существует достаточное число ее разновидностей. Как и прочие скатные кровли, они могут утепляться или оставаться холодными. Также на односкатных крышах могут иметься чердаки, хотя и не всегда. Помехой в этом случае выступает противопожарные нормы, согласно которым чердак не должен быть ниже 160 см. Для односкатных конструкций характерна пологость, с углом уклона в пределах 5-15 градусов. Если перевести в проценты, то получиться 5-25%.

Учитывая эти пропорции, чердак обустраивается в виде жилой полумансарды или технического помещения. Для этого используется промежуток между кровлей и перекрытием потолка.

Односкатная крыша своими руками обычно используется в таких случаях:

1. Для оформления различного рода пристроек типа террас, гаражей, бань, входных комплексов, гаражей, веранд, сараев и т. п.
2. В качестве покрытия для отдельных построек бытового и хозяйственного назначения.

Среди остальных конструкций односкатные крыши выделяются максимальным удобством технических характеристик, что сводит риск образования снежных мешков к минимуму. Если того требует архитектурная ситуация, они могут быть полноценно заменены вальмовыми конструкциями. Эти конкуренты имеют весьма красивую форму, при более значительных финансовых затратах и сложности реализации.

Различие высоты опорных стенок позволяет отводить осадки со скатных поверхностей естественным путем. Это позволяет не тратиться на обустройство внутренних стоков. В основном более низкая сторона односкатной конструкции оформляется водосточным желобом, по которому вся вода без проблем отводится за пределы здания. Даже в случае ливней и таяния снега проблемы обычно не возникают. Для удаления залежалых осадков применяется техника чистки плоских кровель.

Как устроен водосток на кровле с одним скатом

Для обеспечения необходимого уклона в этом случае могут использоваться следующие способы:

1. Разность высоты опорных стенок или рядов специальных опор столбового типа.
2. С помощью половинчатых ферм, изготовленных самостоятельно, или приобретенных в готовом виде. Их монтируют в тех случаях, когда опорные стены или столбы обладают одинаковой высотой.
3. На стены дома крепятся опоры, приподымающие конструкцию кровли выше, чем уровень параллельной стены.

Покрываются односкатные крыши чаще всего рулонными материалами, профлистом, кровельной жестью, металлочерепицей. Важно понимать, что штучный материал может монтироваться только в тех случаях, когда обеспечен указанный изготовителем в сопроводительной документации угол уклона. Если этот параметр незначительный, то лучше не использовать для покрытия односкатной кровли дранку, солому, тростник и другой подобный материал, так как он может быстро сгнить.

Особенности монтажа односкатной конструкции

Чтобы детально ознакомиться, как сделать односкатную крышу дома своими руками, предлагается рассмотреть пример сооружения стропильного каркаса из древесины. Пиломатериалы являются наиболее простым в обработке и доступным по цене вариантом. Как известно, любая работа начинается с составления проекта, в котором учитываются все индивидуальны особенности этого объекта.

Чтобы определить сечение элементов стропильной конструкции, если по ним не будет осуществляться передвижение людей, в учет нужно взять общий вес кровли и снеговой шапки. Для расчета крыши отдельно стоящего здания, учитываются все возможные статические и динамические воздействия, которым подвергается конструкция в течение года. При расчета стропильных ног односкатной системы их можно соотносить с обычными горизонтальными балками.

Советы по составлению проекта и схемы стропил

При создании проекта односкатной кровли следует учесть некоторые общие принципы. Для сооружения стропил для односкатной крыши своими руками чаще всего применяется древесина, благодаря своей экологичности и дешевизне.

При этом важно помнить об особенностях натуральных органических материалов. К примеру, древесина склонна к колебанию линейных параметров, в зависимости от климатических условий. Очень длинные деревянные элементы обычно провисают, если не предусмотреть под ними дополнительные опоры.

Подобная специфика древесины потребует некоторого усложнения конструкции, на что влияют параметры перекрываемого расстояния:

• Если речь идет о дистанции между опорными элементами до 4,5 м, то при установке стропил односкатной крыши своими руками дополнительные опоры не понадобятся.
• Расстояние от 4,5 до 6 м предусматривает применение подстропильных ног, которые называются подкосами. Таким образом обычно сообщается дополнительная жесткость навесам с любой длиной стропилин.
• Если расстояние между опорами от 6 до 9 м, проводится установка пары подкосов, для подпирания стропильной ноги по обеим сторонам.
• Расстояние от 9 до 12 м потребует применения консольно-прогонной системы, для разделения пролета на два условных отрезка.
  В состав этой конструкции входит прочная деревянная рама, имеющая сверху прогонную балку. Для ее поддержания используются вертикальные стойки. Укладка подкосов, поддерживающих обе части длинной стропилины, проводится на конструкционные опоры.
• Если речь идет о дистанции свыше 12 м, применяется секторное зонирование пролета с помощью прогонных конструкций. Что касается обустройства пролета внутри каждой зоны, то для этого можно применить любой из описанных выше способов монтажа односкатной стропильной системы своими руками.

Стропильные ноги разделяются дистанцией, определяемой параметрами сооружаемой коробки. Для разбивки опорных стенок под кровельный каркас проще всего применить одинаковые расстояния. При этом важно добиваться того, чтобы каждый из краев конструкции имел отдельную стропильную ногу. Для размещения между ними рядовых ног применяется ровный шаг.

Обычно речь идет об определенных ограничениях по разбивке, на что влияют технические характеристики выбранного материала:

• Если стропильные ноги делают из бревна, пластин или бруса, параметры шага рекомендуются в пределах 1,5-2 м.
• Для установки дощатых стропил берется дистанция 1-1,75 м.

Кроме того, вне зависимости от расчетов, лимитируются и размеры сечения. Даже в случае небольшой нагрузки бревно не может быть тоньше 12 см, пластина – 7 см, доска – 4 см.

Сооружая односкатную кровлю своими руками, важно взять во внимание, что при наличии пролетов более 4,6 м подстропильные ноги будут изготовляться не только из бруса и доски. Потребуется заготовить дополнительный пиломатериал для подкосов. Речь идет о бревне толщиной 10 см, брусе со стороной более 8 см и спаренной доске 25х150 мм.

Для мауэрлатного бруса определен минимальный размер на уровне 100х200 мм, для такого же бревна – диаметр не менее 180-200 мм. Если крыша должна перекрыть пролет более 12 м, применяют прогоны и лежни. Для этого применяется брус размером от 180х180 мм и бревно сечением не менее 200 мм. Чтобы изготовить консольно-прогонные стойки большепролетной кровли, потребуется брус со стороной более 120 мм или бревно диаметром не менее 130 мм.

Строительство односкатной крыши своими руками на каркасном доме

После успешного завершения составления проектной документации строители получают на руки подробные указания, как сделать односкатную крышу дома своими руками. Для большей ясности можно разобрать пример установки односкатной крыши на гараж своими руками пошагово.

В качестве опоры под стропилины в данном случае будет использовать верхняя обвязка. Расчет установочного шага под стропильные ноги не потребуется, ведь он в этом случае такой же, как и дистанция между стойками каркасной стены. Их обычно изготовляют из доски 50х150 мм. За высоту передней стены возьмем 2,5 м, задней – 2,2 м.

Делаем односкатную крышу гаража в таком порядке:

1. Доска разрезается на части по 265-270 см. Их число должно совпадать с количеством опор передней стенки.
2. Таким же образом изготовляются стойки на заднюю стенку. Их длина берется 235-240 см.
3. При установке готовых стоек применяется крепление на металлические уголки. Для временной фиксации крайних элементов используют укосины.
4. Для проверки правильности горизонтального и вертикального положения стоек потребуется строительный уровень: замеченные неровности следует сразу же исправить. Для отбивания горизонта на передних элементах берется высота 250 см, на задних – 220 см.
5. Полученные метки используются для установки боковой доски.
6. По месту проводится отпиливание лишних отрезков на стойках, выступающих поверх боковых досок.
7. Установка боковых досок поверх торцевых стен. Перед этим проводится примерка путем прикладывания доски на место будущей фиксации.
8. Для изготовления стоек боковых стенок потребуются точные размеры. При их установке используется тот же шаг, что на передней и задней стенке. Что касается дверного проема, то его можно оставить на этом этапе, или выпилен вместе с окнами после того, как сделаются односкатные стропила.
9. После установки обвязки поверх торцевых стоек боковая доска снимается.
10. Над имеющейся обвязкой делается еще одна, с обязательной перевязкой углов.
11. Раскрой стропил проводится из досок 50х150 мм. В их длину входят параметры двух карнизных свесов, с запасом 10-15 см.
12. Установка пары стропильных ног нужно провести строго вдоль боковых стен. Для их фиксации используют уголки, с частотой установки 70-100 см. Для монтажа ветровой доски берется доска 50х100 мм.
13. Чтобы соорудить сплошную обрешетку, потребуются листы влагостойкой фанеры. Между ними предусматривается зазор 2-3 мм. Сверху обрешетка оснащается гидроизоляцией.
14. Перед укладкой покрытия нужно вырезать отверстие под дымоходную трубу. Вокруг нее и по свесам кровли укладывают дополнительный гидроизоляционный слой.

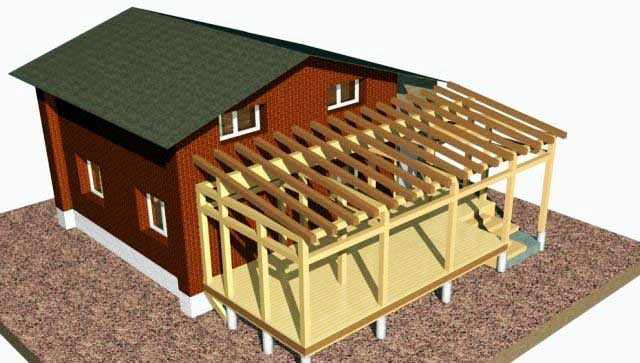

Как построить крышу дома с верандой своими руками

При помощи односкатной кровли очень удобно оформлять различные архитектурные комбинации. Наиболее встречаемая ситуация – когда таким образом покрывают дом и пристроенная к нему веранда или терраса.

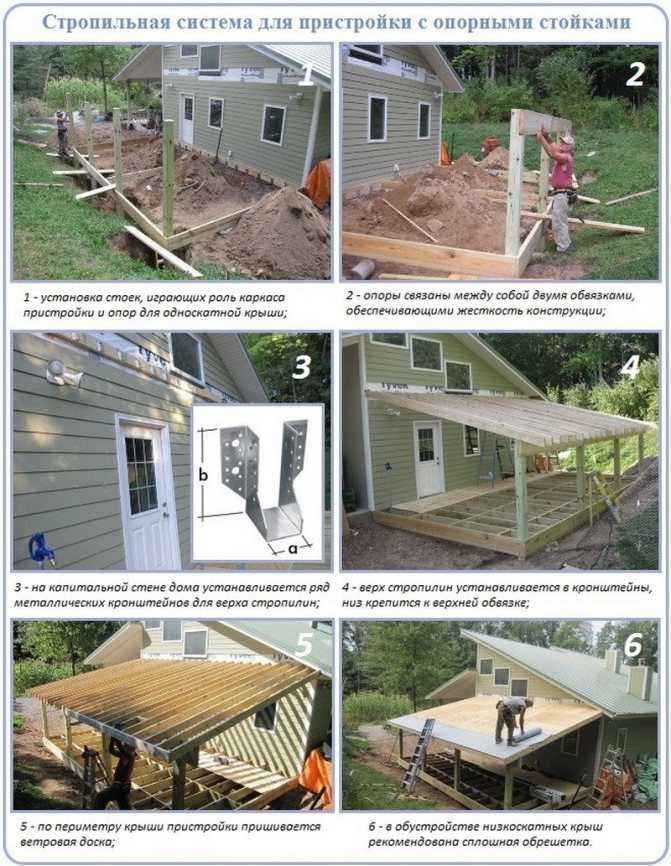

Пошаговая инструкция, как сделать односкатную крышу дома с верандой:

• При изготовлении стропилин предусматривается запас для карнизных свесов.
• По ходу их укладки за расстояние для шага берется промежуток между стойками каркасного строения.
• Длина боковых досок совпадает с длиной стенки, с добавлением двух карнизных свесов.
• На боковые элементы крепятся также выносы боковых карнизов.
• Торцы выносов оснащаются ветровой доской.
• Для изготовления опорных стоек веранды используется брус 100х100 мм: их нужно сделать короче на 50-70 см, чем стойки высокой стены. Что касается шага опор, то он выбирается исходя из собственных предпочтений.
• Для соединения верха стоек используется обвязка брусом 100х100 мм. Для крепления в этом случае берутся шурупы или гвозди.
• Набивка на высокую стенку в горизонтальном положении осуществляется с отступом от линии сопряжения на 30-40 см.
• При раскрое верандных стропил их длину ориентируют по одному карнизному свесу.
• Готовые стропила монтируются поверх прибитых досок и обвязки. Для этого используют уголки и гвозди.
• На скатах обустраивается сплошная обрешетка, для чего применяют влагостойкую фанеру. Поверх нее укладывается слой гидроизоляции. Укладка подходящего кровельного материала завершает описание процедуры, как правильно сделать односкатную крышу дома с верандой.

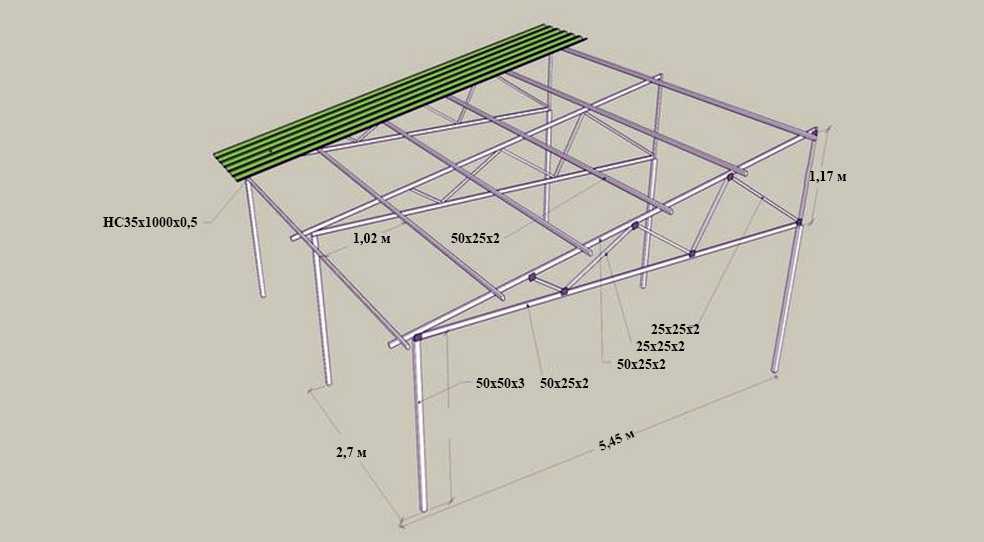

Для чего нужны стропильные фермы

Как гласит техническая документация, для укладки одиночных стропил односкатной кровли опорные стенки должны иметь разную высоту. Однако нередко бывают ситуации, когда высота этих стен одинаковая: в таких случаях удобнее всего применить специальные строительные фермы деревянного или металлического типа. Для примера можно взять возведение кровли с одним скатом с фермами на веранде или крыльце, пристроенном к даче.

Строим односкатную крышу в этом случае таким образом:

1. При изготовлении составляющих стропильных ферм важно иметь в виду, что в данной треугольной конструкции короткий катет служит для крепления к стене дома. При этом гипотенуза конструкции выступает в качестве карнизного свеса. Для изготовления длинного катета и гипотенузы потребуется доска 25х45 мм. Короткий катет делают из доски 120х45 мм.
2. Для фиксации элементов фермы применяют перфорированные пластины из металла и анкеры.
3. Для крепления короткого катета к стене понадобятся дюбеля и шурупы. Длинный катет крепится гвоздями на обвязку.
4. Торцы оснащаются сливными досками.
5. Поверх стропильных ферм обустраивается сплошная дощатая обрешетка. Не следует забывать и об компенсационных зазорах 2-3 мм.
6. На участке, где односкатная кровля соединяется со стеной, монтируется угловая накладка.
7. При обшивании потолка немного карнизного свеса нужно оставить свободным, для поступления свежего воздуха. Данный проем желательно оформить москитной сеткой, чтобы внутрь помещения не лезли насекомые.
8. После укладки кровельного покрытия периметр оснащается металлической профильной планкой.

Передний торец кровли желательно оформить водосточным желобом, выведя его отлив за пределы здания.

Односкатная крыша своими руками: пошаговая инструкция с фото

Односкатные крыши довольно редко изготавливаются при строительстве частных домов. Однако конструкция пользуется большой популярностью среди владельцев гаражей, компактных дач и веранд.

Проекты крыш частных домов — составляем самостоятельно

Особенности конструкции крыши с одним скатом

В составе конструкции есть одна плоскость ската, которая формируется самостоятельной системой стропил. Крайние части стропильных ног сооружаются на надёжных опорах, поэтому их относят к категории наслонных. Система стропил состоит из отдельных элементов, которые опираются концами на противоположные стенки постройки.

Стропильная система односкатной крыши обычно имеет несколько вертикальных опор

В качестве опорных деталей можно использовать 1 или 2 ряда столбов. Обязательным условием монтажа стропильных ног является наличие опоры под коньковым концом стропила.

Детали следует монтировать по отдельности. Они устанавливаются на разные по высоте стены, с которыми скрепляются через мауэрлат. Последний отличается от обыкновенной деревянной рамы. Конструкция состоит из двух брусьев, которые укладываются параллельно на стенки из камней, последний венец сруба или на обвязку каркасного строения.

Вышележащую часть мауэрлата принято называть брусом конька. Однако конструкция не будет создавать коньковый перелом, она используется в качестве опоры. Опоры для крыши подобного типа можно выполнить:

1. Из кирпича, бетона или деревянных реек.
2. С помощью ряда подпорок, которые предназначаются для дальнейшей отделки.

Разновидности односкатных кровель

Конструкция односкатной кровли является простой, однако возводиться она может по-разному.

1. Крыша может быть утеплённой или холодной.

   Для утепленной односкатной крыши монтируются все элементы кровельного пирога

2. Под кровлей можно устроить чердачное помещение. В чистом виде чердаки встречаются довольно редко, так как противопожарные нормы не допускают делать чердак высотой менее 1,6 м. Для односкатной крыши чердачное помещение целесообразно делать лишь в случае, если между конструкцией кровли и верхним перекрытием устраивается жилая мансарда или небольшое помещение для бытовых целей.
3. Односкатные кровли в большинстве случаев делаются пологими. В основном встречаются конструкции с уклоном 5–15°. Хотя бывают и более крутые крыши с наклоном до 60°. Всё зависит от ветровой и снеговой нагрузки в регионе строительства.

Односкатную крышу можно соорудить:

• над отдельно размещённой бытовой или жилой постройкой;
• над пристроенной к главному зданию террасой, баней, входной группой, гаражом и т. д.

Отвод осадков со ската будет происходить автоматически. Достигается это благодаря разнице в высоте стен, которые используются в качестве опор. Соответственно, не понадобится устраивать внутренний сток. К низкой стороне довольно часто фиксируют жёлоб водостока, который отлично справляется с задачей отведения воды в летнее время. В зимний период на пологом скате иногда собирается снег. В этом случае крышу можно почистить, соблюдая необходимые меры предосторожности.

Водосточные системы на односкатных кровлях

Односкатная кровля обязательно должна быть с уклоном. Водосток для такой постройки может быть:

• организованным;
• неорганизованным.

Организованный водосток предполагает наличие желобов и труб, отводящих осадки в специально выделенные места

Водосточную систему в таких домах делают наружной, устраивать внутреннюю нет надобности. Сливные желоба следует устанавливать со стороны низкой стенки «в крест» по направлению к стоку.

Жёлоб надо монтировать со стороны низкой стенки перпендикулярно направлению стока

Сточные воды следует выводить в систему дренажа.

Наклон постройки можно обеспечить:

• отличающимися по высоте перегородками или рядами подпорок;
• зафиксированными к стенке главной постройки опорными деталями, которые располагаются выше уровня противоположной стенки;
• половинчатой фермой, которая устанавливается на стены или опоры одинаковой высоты.

Материалы для покрытия кровель с одним скатом

Покрывать односкатное строение можно одним из следующих материалов:

• жесть для кровли;
• рулонные материалы;
• шифер;
• профнастил;
• металлочерепица.

Если требуется сделать красивую постройку под общий стиль остальных строений, можно применить пластик, плитку из сланца или черепицу.

Монтаж искусственной кровли выполняется лишь в случае значения угла наклона, допускаемого изготовителями материала. Скатные конструкции с маленьким уклоном нельзя покрывать соломой и другими подобными материалами, так как они могут быстро сгнить.

Достоинства и недостатки односкатных крыш

К преимуществам крыш с одним скатом относятся:

1. Незамысловатая конструкция. В процессе составления проекта надо учесть лишь несколько моментов:
   • в случае большой площади ската снеговая нагрузка будет увеличена;
   • кровля с одним скатом не боится нагрузок от ветра, однако важно позаботиться о том, чтобы плоскость крыши была направлена навстречу ветру. Нагрузки от снега и ветра можно компенсировать с помощью увеличения угла наклона и усиления системы стропил.
2. Экономичность. По сравнению с простой двускатной кровлей здесь понадобится приблизительно в 2 раза меньше древесины и времени на выполнение строительных работ.
3. Простота. Построить конструкцию можно без особых знаний, навыков и крупногабаритной техники. Все детали имеют маленький вес, перемещать и укладывать их можно вручную. Опорный пояс закрепляется на стенах различной высоты, а стропила монтируются на мауэрлат. Если есть необходимость, на основание можно установить вспомогательные опоры по вертикали. Их следует обвязать брусом. В таком случае стропильные ноги должны быть установлены на более высоком уровне.
4. Высокий показатель использования площади. Верхний этаж будет использован на 100%. Здесь можно устроить балкон и большие окна от напольного основания до потолка.

   Преимуществом односкатной крыши является то, что верхний этаж можно использовать полностью

Существенных недостатков у крыш с одним скатом нет. Есть лишь несколько особенностей, отличающих этот вид устройства кровли от других:

• специфический внешний вид. Одиноко стоящая высокая постройка с односкатной крышей понравится не всем, однако если правильно спроектировать дом и вписать его в существующий дизайн участка, то этот недостаток можно превратить в преимущество: совмещенная крыша из нескольких скатов на различных уровнях составит достойную конкуренцию вальмовой. В этом случае особое значение имеет кровельное покрытие. К примеру, ондулин может украсить и подчеркнуть изгибы односкатной постройки, а профнастил сделает здание похожим на сарай;
• маленькая высота чердачного помещения. Но ведь его можно и не устраивать, всё будет зависеть от проекта. Например, в помещении для сна потолок должен быть низким, а в холле и комнате для игр — наоборот. Следовательно, постройки с единым скатом позволяют сэкономить финансы на строительных работах.

Как самостоятельно изготовить крышу с одним скатом

Для установки подобной конструкции надо подготовить такие инструменты:

• нож;
• молоток;
• степлер со скобами;
• топор;
• ножовку.

Из материалов потребуются:

1. Деревянные бруски размером 12х12 см или 15х15 см, которые можно применить в качестве подпорок.
2. Рейки. Нужны для устройства основания пола и выполнения начальной отделки перегородок в помещении чердака. Их надо укладывать поверх горизонтальных брусьев.
3. Пароизоляция.
4. Утеплитель.
5. Шиферные гвозди или другие крепёжные элементы.
6. Гвозди для закрепления брусьев и планок.
7. Мембрана для гидроизоляции.

В подобной конструкции нужно использовать обрешётку и контробрешётку. Их можно сделать из брусков 50х50 мм.

Обрешётка и контробрешётка изготавливаются из бруса 5х5 см

Расчёт конструкции с одним скатом

Перед тем как начать возведение постройки, понадобится рассчитать уклон. Этот параметр влияет на выбор материала для покрытия, который будет уберегать пирог кровли от негативного влияния окружающей среды.

Стоит понимать, что по черепице и шиферу снег сходит не так легко, как с металлопрофиля. Это важно учитывать при создании кровли. Ключевым фактором при выборе является способность материала оперативно освобождаться от осадков, так как от этого зависит безопасность здания.

Этим фактором не следует пренебрегать, так как снег, который в большом количестве собирается после сильного снегопада, легко может проломить крышу или сильно её повредить. Если планируется делать небольшой угол наклона, то крышу надо хорошо укрепить. В этом случае её можно покрыть рубероидом. Приемлемый угол — 5–10°.

Для крыш с небольшим уклоном допускается использование рубероида в рулонах

Если предполагается использование шифера, то угол наклона должен быть не менее 20°. Черепица требует уклона в 27–35°. Гладкость основания зависит от минимального угла. Важно учитывать и характеристики рельефа местности. Если кровля будет с разных сторон продуваться ветрами, то уклон можно уменьшить. Если постройка окружена высокими деревьями, то скат должен быть с большим уклоном, так как снег не будет сдуваться ветром.

Расстояние между подпорками является одним из ключевых критериев, которые оказывают влияние на прочность изделия. Шаг следует рассчитывать исходя из нагрузок, которые будет испытывать конструкция во время использования. К числу непрерывных нагрузок можно отнести:

• вес покрытия кровли;
• вес материалов, из которых изготавливается система стропил;
• вес материалов пирога кровли;
• вес деталей отделки жилого чердачного помещения или мансарды.

К временным нагрузкам относятся:

• вес покрова снега;
• нагрузки от ветра;
• вес человека во время выполнения ремонтных работ или обслуживания.

Под шагом имеется в виду расстояние между стропильными ногами одного ската. Расчёт выполняется по такой схеме:

1. Прежде всего понадобится измерить длину ската кровли.
2. Полученное число нужно разделить на оптимальное расстояние между подпорками.
3. К полученной величине следует прибавить единицу. Результат надо округлить.
4. Длину ската кровли нужно разделить на округлённое значение.

Таблица: расстояние между стропилами в зависимости от их длины

Длина стропил, м	Расстояние между стропилами, см	Размер сечения бруса стропил, см
до 3	120	8 х 10
до 3	180	9 х 10
до 4	100	8 х 16
до 4	140	8 х 18
до 4	180	9 х 18
до 6	100	8 х 20
до 6	140	10 х 20

В качестве примера рассмотрим стропила длиной 3 м. Оптимальное расстояние между деталями в таком случае составит 120 см. В результате: 300 / (300 / 120 + 1) = 75. Следовательно, оптимальный шаг составит 75 см. Точно определить шаг таким способом не получится, так как важно учитывать ширину утеплительного материала, особенности установки обрешётки и другие факторы. Если планируется монтировать дымоход, шаг следует рассчитывать с учётом его размещения, чтобы в будущем не нужно было демонтировать стропила и устанавливать специальную систему для опоры.

Проекты односкатной крыши

Перед тем как проектировать крышу, имеет смысл ознакомиться с уже существующими проектами.

Фотогалерея: различные варианты проектов домов с односкатными крышами

Для небольших построек типа беседки чаще всего делается именно односкатная крыша

Крыши с большим уклоном ставят в тех случаях, когда дом окружён большими деревьями

Красиво отделанная односкатная крыша может стать украшением любого здания

При устройстве односкатных крыш всегда есть место дизайнерским решениям, например, можно сделать кровлю, заканчивающуюся плавной дугой и напоминающую горку в аквапарке

Для хозблоков и бытовок проще всего реализовать односкатный вариант

Скаты крыши можно комбинировать, объединяя несколько частей здания под единой кровлей

Односкатная крыша с небольшим уклоном плавно переходит в стену

В процессе составления проекта важно учитывать некоторые особенности:

1. Если планируется сделать помещение без чердака, особое внимание надо уделить кровельным материалам. Они должны быть высокого качества, поэтому их стоимость будет высокой. Подобную крышу лучше всего заказывать у специалистов, чтобы была возможность обеспечить хорошую герметичность и теплоизоляцию.
2. Если между кровлей и перекрытием потолка планируется сделать чердак, то будет очень сложно осматривать и обслуживать кровлю изнутри. Связано это с маленькой высотой помещения, а также с тем, что высота снижается в направлении от верхнего края к нижнему. Поэтому полностью использовать чердачное помещение не будет возможности.
3. Сложнее всего во время изготовления крыши подобного типа выполнять фасадные работы. Если они будут сделаны некачественно, то дом по внешнему виду будет напоминать сарай. Сильное влияние на внешний облик здания оказывают вспомогательные элементы. Если их мало, то применяемые материалы должны быть высокого качества.

Дома с такими крышами особенно нравятся приверженцам стиля хай-тек.

Система стропил односкатной кровли

В качестве материалов для стропил подойдёт древесина 2 сорта. Для заготовок используются брёвна, бруски, пластины и рейки. Размеры можно определить при помощи расчётов. Стропила из брёвен должны быть более 120 мм в диаметре, из пластин — 70 мм, из реек — 150 х 40 мм.

Схема крыши с одним скатом будет зависеть от уклона конструкции и длины пролёта постройки. Система стропил без опорных деталей используется при установке односкатного строения с уклоном менее 30°, при этом максимальная длина пролёта составляет 4,5 м.

Подобную конструкцию стропил можно выбирать только для домов с длиной пролёта менее 4,5 м

Стропила в таком случае будут опираться лишь на мауэрлат несущих стен. Это простейшая конструкция, которая довольно часто используется в процессе строительства как хозяйственных построек, так и отдельно расположенных террас.

Промежуточные опорные детали используются в случае длины пролёта от 4,6 до 15 м.

Система стропил с промежуточными опорами изготавливается при длине пролёта более 4,5 м

Если длина пролёта меньше 6 м, то в основание высокой стенки надо уложить лежень — деревянный брусок сечением 150х100 мм. Между лежнем и стропильной ногой под углом 45° ставят подкос.

При расстоянии между несущими стенами от 4 до 12 м понадобится установить лежень в центральной части проекции стропила, параллельно несущим стенкам. На лежень надо смонтировать вертикальную опору. Детали можно связать друг с другом прогоном.

При больших пролётах на лежень устанавливаются вертикальные стойки, которые связываются специальной балкой — прогоном

Со всех сторон опорной детали следует установить подкосы, которые будут упираться в стропила.

Постройки большой длины нуждаются в установке двух стропильных систем. От опор к стропильной ноге должно идти по одному откосу. Несколько стоек, которые поддерживают одно стропило, нужно связать перемычкой. Это позволит обеспечить жёсткость конструкции. При составлении схемы следует учесть, что расстояние между стенкой и лежнем должно быть менее 6 м, а между двумя лежнями должно быть 1/3 длины прогона.

Деревянные детали перед установкой следует тщательно просушить, при этом нужно проверить их на наличие трещин в местах крепления элементов. Вне этих мест могут быть трещины глубиной максимум 0,25 толщины бруска и длиной не более 0,25 длины детали.

Стропила могут быть выполнены из реек или брусков. Длинные детали лучше всего делать из клеёного бруса, чтобы исключить стыки. Если есть необходимость, цельный брус можно стыковать. Места соединений нужно размещать над опорными стойками. Стропильные ноги из реек применяются в процессе строительных работ сравнительно лёгких систем кровли. Такие стропила можно разделить на:

1. Составные. Изготавливаются из трёх реек с вкладышами. Центральную рейку можно выдвинуть на требуемую длину.

   Составные стропила скрепляются друг с другом досками с вкладышами

2. Спаренные. Сооружаются из двух реек без просвета.

Односкатную кровлю можно покрыть различными материалами. Чаще всего используется профнастил и шифер. Каждый из них имеет свои преимущества и недостатки.

Видео: односкатная крыша своими руками

Крыша с одним скатом из шифера

Прежде всего понадобится выполнить укладку брусьев:

1. Элементы устанавливаются с шагом в 75–80 см в верхней части стены.

   Прежде всего, в верхней части стены устанавливаются брусья

2. В качестве опоры для брусьев применяется мауэрлат.
3. Далее производится армирование. Промежуток между рейками и арматурой надо заполнить пенопластом.
4. Поверх планок устанавливаются стропила. Число элементов соответствует числу балок перекрытия.

   Стропила будут использоваться в качестве опоры для кровельного покрытия

5. После этого под наклоном устанавливаются балки, которые закрепляются гвоздями к мауэрлату.
6. Чтобы было комфортнее работать, на стропильные ноги можно установить рейки, по которым строители смогут ходить в процессе сооружения кровли. По окончании работ их надо демонтировать.

Далее выполняется обрешётка из брусков 50х50 см. Для монтажа шифера требуется волновая обрешётка. Под листом шифера должно находиться по 4 бруска. Первый из них является местом нижнего нахлеста. Затем монтируется 2 детали обрешётки, которые придерживают шифер в центральной части. Затем устанавливается последний брусок, который применяется в качестве удерживания листа сверху.

Если предполагается применение листов длиной 1,75 м, то расстояние между брусьями должно быть 44 см. Установка листов осуществляется начиная с подветренной стороны. Нижние слои будут немного заходить под верхние. Выкладка материала производится так:

1. Первый лист надо устанавливать в месте свеса над фронтоном.
2. В первом ряду монтируется ещё 2 листа.
3. Укладывается 2 листа в следующем ряду, а в начальном — 1 лист.
4. В дальнейшем действия выполняются по аналогии.

Установку листов рекомендуется начинать с подветренной части

Важно следить за тем, чтобы листы по вертикали заходили за друг друга на 17–22 см. Горизонтальный нахлёст должен составлять одну волну. Углы листов надо надрезать, чтобы исключить неровности в местах пересечения 4 листов.

Свесы обрезаются так, чтобы габариты выступающего отрезка были равны длине нахлёста, увеличенной на 0,5 см. Это позволит стыковать поблизости расположенные листы с зазором в несколько милиметров. Не допускается разламывать углы шифера, так как это может повлечь за собой уменьшение прочности и появление трещинок.

Резать материал можно при помощи ножовки или болгарки с кругом по камню. Образовавшиеся срезы понадобится закрасить, иначе через некоторое время они могут начать ржаветь.

Видео: как правильно укладывать шифер

Кровля с одним скатом из профнастила

Профнастил имеет такие достоинства:

• небольшой вес;
• прочность;
• отсутствие вредных веществ в составе материала.

Для крыши следует использовать профилированные листы марки Н и НС. Листы марки С допускается использовать лишь для маленьких хозяйственных строений, при этом обязательно должна быть выполнена сплошная обрешётка.

В кровле с единым скатом нет конька, поэтому есть высокая вероятность проломления конструкции. Следовательно, лучшим вариантом является использование профнастила марок NS35 и NS44.

В таблице ниже можно увидеть допустимый уклон крыши исходя из используемого материала:

Таблица: уклон крыши исходя из выбранного материала

Профнастил	Угол наклона кровли, °	Толщина листа, мм	Шаг обрешётки
С-8	минимум 15°	0,5	сплошная обрешётка
С-10	до 15°	0,5	сплошная обрешётка
С-20	до 15°	0,5–0,7	сплошная обрешётка
С-21	более 15°	0,5–0,7	до 650 мм
НС-35	более 15°	0,5–0,7	до 1000 мм
Н-60	минимум 8°	0,7–0,9	до 3000 мм
Н-75	минимум 8°	0,7–0,9	до 4000 м

Монтаж конструкции из профилированных листов следует начинать с установки мауэрлата. В бетонных или каменных стенах для него предусматриваются специальные шпильки, которые замуровываются в кладку так, чтобы они выходили за уровень стены на 15–20 см. В брусе, используемом под мауэрлат, просверливаются отверстия, через которые он надевается на шпильки. Сверху соединение фиксируется гайками через широкие шайбы.

К бетонным или каменным стенам мауэрлат крепится при помощи заранее установленных шпилек с резьбой

Если стены дома деревянные, то для крепления мауэрлата могут использоваться нагели, мотки проволоки или металлические скобы.

Далее к мауэрлату фиксируются стропильные ноги. Самый доступный метод — два скрещённых гвоздя длиной более 15 см или скобы из металла. Затем выполняется разметка стропил:

1. Прежде всего нужно уложить рейку на мауэрлат так, чтобы в крайних частях остались свесы по 45–50 см.
2. С помощью угольника или строительного уровня следует выполнить разметку запила. Его ширина должна соответствовать габаритам мауэрлата.
3. Затем надо соорудить шаблон исходя из полученного значения.
4. По шаблону сделать разметку на остальных стропильных ногах.

В качестве основания будет использоваться обрешётка из реек или металлических прогонов. Принцип подбора будет следующим:

1. Если угол наклона небольшой, то обрешётка должна быть сплошной или с шагом максимум в 30 см.
2. Если уклон средний, то шаг может быть от 35 до 65 см.
3. Если планируется сделать крутую кровлю, то шаг можно увеличить до 1 м.
4. В случае большого уклона профнастил можно устанавливать с шагом 3–4 м.

Обрешётка выполняется снизу вверх. Каждый брус закрепляется на один гвоздь или скобу. Фиксация производится прямо к стропильной ноге. Далее монтируются вспомогательные свесы, под которые подкладывается рубероид. Это позволит защитить элементы от сырости. В дальнейшем свесы будут зашиты сайдингом.

Видео: устройство обрешётки крыши гаража

Укладка гидроизоляции

Плёнка укладывается горизонтальными рядами снизу вверх, важно делать нахлёст. На стропилах плёнка фиксируется с помощью специальных планок — контробрешётки, степлером или гвоздями.

Если крыша будет невентилируемой, то в качестве гидроизоляционного материала должна использоваться не обычная плёнка, а антиконденсатная. Допускается использование паропроницаемой мембраны, которая способна отводить наружу излишки водяного пара.

Длина профилированных листов должна быть больше длины ската. Чтобы поднять профнастил, первым делом следует закрепить верёвку на обоих концах лестницы. В результате получится петля, в которую можно вставить профнастил и поднять его наверх.

Профнастил можно поднимать по лестнице. Для этого нужно предусмотреть страховочные пояса из верёвки и проволоки, чтобы листы не сдувало ветром

Листы монтируются в горизонтальном положении, начинать нужно с нижнего угла. Если необходимо выполнить подрезку листа, то не стоит это делать при помощи болгарки, иначе будет разрушен слой цинка со специальным покрытием, в связи с чем металл будет подвержен коррозии.

Крепление профнастила на кровлю

На один лист уходит минимум 9 саморезов. Если высота ребра менее 2 см, то крепёж надо закручивать в вершину. Если ребро высотой более 2 см, то крепёжный элемент устанавливается в прогиб. Важно следить за тем, чтобы не пережималась прокладка для уплотнения.

Профнастил на обрешётку устанавливается таким образом:

1. В первой рейке нужно установить по одному самонарезающему винту в прогиб.
2. Во второй рейке устанавливается по 2 самореза через 2 прогиба.
3. В третьей планке монтируется по 3 винта через 2 прогиба.
4. В четвёртой планке должно быть всего 4 крепёжных элемента по ширине листа.

Листы с высотой ребра до 2 мм крепятся по волнам, в остальных случаях саморезы нужно вкручивать в прогиб

Профнастил должен укладываться вертикальными полосами. Стыковка производится по ширине одной волны. Возле перегородок и в местах стыков материал укладывается с нахлестом в 17–20 см.

Видео: монтаж профнастила на кровлю

Утепление кровли

Кровельный пирог устраивается с учётом завершающего покрытия. Пирог включает в себя утеплитель, паро- и гидроизоляцию. Чтобы утеплить строение, подойдёт смесь бетона и глины, шлаки цемента и другие материалы. Довольно часто строители применяют многослойные материалы, например, минеральную вату. Утеплительные плиты бывают:

• плитными;
• рулонными.

Перед прокладкой утеплителя надо выполнить гидроизоляцию. Материал выкладывается поверх составных элементов кровли.

Перед выполнением утепления нужно проложить гидроизоляцию

Это целесообразно делать в случае, если толщина материала для теплосбережения меньше высоты стропила. Если утеплитель по толщине соответствует высоте опорного элемента, плёнку следует монтировать на верхние части брусков, которые применяются для увеличения высоты подпорок.

Гидроизоляцию надо монтировать поперёк ската с нахлёстом 100 мм. Между гидроизоляцией и крышей надо оставить вентиляционный зазор в 50 мм или более. Для этого поверх плёнки монтируются бруски 50х50 мм.

Утеплитель понадобится разрезать на отдельные полосы и расположить между планками. Монтировать материал нужно враспор, для этого его ширина должна превышать расстояние между поблизости размещёнными подпорками на 30 мм. Затем нужно расположить пароизоляционный материал в нижней части стропил и зафиксировать его гвоздями с головками без выступа. Пароизоляция монтируется с нахлёстом примерно в 8–10 см. Для герметичности полотна рекомендуется соединять самоклеящейся лентой.

Уход за односкатной крышей

Если было принято решение построить крышу с одним скатом, то стоит помнить о том, что за ней нужно правильно ухаживать:

1. Понадобится выполнять регулярную очистку от снега, особенно в случае больших снегопадов и весной.
2. Важно постоянно контролировать состояние деталей конструкции крыши, а также своевременно устранять выявленные недостатки. Обязательно нужно осматривать конструкции стропил. В некоторых случаях древесина может быть ослаблена в связи с поражением гнилью или грызунами.
3. Во время осмотра также рекомендуется удалять скапливающийся между волнами шифера мусор, так как он негативно влияет на состояние кровли. Во время дождя в этих местах будет скапливаться большое количество воды, которая через некоторое время может разрушить шифер. В таком случае снег будет накапливаться быстрее.

Если соблюдать данные правила, то частный дом с односкатной кровлей будет служить много десятков лет. Чтобы исключить сложности из-за чрезмерного количества осадков, понадобится ещё на этапе составления проекта продумать то, как будет проходить обслуживание кровли, а также предусмотреть размещение удобных выходов на крышу.

Изготовить крышу подобного типа несложно, понадобится лишь придерживаться изложенных в нашей статье правил и грамотно составить чертёж будущей конструкции.

Design Workshop: Односкатная крыша

Эта популярная и универсальная форма стирает границы между современным и традиционным стилями.

В доме мало архитектурных элементов, которые бы так сильно напоминали «традиционный» или «современный», как форма крыши. Попросите ребенка нарисовать дом, и вы, скорее всего, получите коробку с классической остроконечной крышей. Так же и плоская крыша и ее связь с современной архитектурой. Между ними находится односкатная или односкатная крыша. Ни полностью современный, ни полностью традиционный, он вызывает в памяти образы дровяного сарая или сарая для инструментов — классически информированные, но современные в своей полезности.

Для архитектора выбор и проектирование формы крыши имеют меньшее отношение к определению современного или традиционного, а больше к определению того, что эта крыша может сделать для внутреннего пространства, как она может активно реагировать на местный климат и местность. условий и особых требований домовладельца. Односкатная крыша оказывается особенно адаптируемым решением — и вот почему.

Мин | Day Architects

Структурная простота

Формы односкатной крыши изначально просты с точки зрения конструкции. Нагрузки крыши передаются на наружные стены, которые либо действуют как несущие стены, либо, как в этом примере, поддерживаются простыми балками и колоннами. В зависимости от желаемой внутренней формы помещения односкатная крыша может передавать эти нагрузки на опорные точки с помощью ферм, комбинации балок и прогонов или простых стропил крыши, простирающихся от карниза до карниза.

Дизайн культивации

Каждая вариация предлагает больше или меньше деталей интерьера. Ряд регулярно расположенных стропил (на расстоянии примерно 24 дюйма друг от друга в центре) поперек потолка здесь демонстрирует структурную логику и придает комнате богатую текстуру. Это также отлично подходит для акустики комнаты.

Hughesumbanhowar architects

Здесь архитектор скрыл структурный каркас, чтобы создать чистую, минималистическую эстетику, которая помогает максимизировать количество отраженного света.

Выбор того, следует ли выражать структуру внутри, также влияет на изоляцию. В этом примере глубина элементов каркаса может быть заполнена утеплителем, и он скрыт отделкой потолка. Открытый каркас требует размещения изоляции над плоскостью внутреннего потолка, что приводит к увеличению толщины крыши.

Turnbull Griffin Haesloop

Site Responsive

Когда архитекторы говорят о том, что здание может реагировать на местоположение, мы имеем в виду, что его форма и планировка зависят от особенностей данного места. В зависимости от сайта это может означать много разных вещей. Наклонная топография, отдаленные виды, крупный валун или дерево, климат и воздействие солнечных лучей — все это мы можем отреагировать, и односкатная крыша предлагает уникальные возможности для каждого из них.

Топография. Отражение окружающей топографии с помощью формы крыши, как в этом проекте, уменьшает масштаб и визуальное воздействие дома на участок. Это соответствует общей идее о приспособлении дома к месту.

Yama Architecture

Использование формы крыши для противодействия уклону отличает форму здания и открывает различные пространственные возможности. Здесь он используется для вставки двух полных уровней пола на стороне спуска.

Архитекторы озера Флато

Пассивная солнечная энергия. Форма сарая является эффективным средством решения проблем с солнцем на данной широте. В северном климате расположение низкого карниза навеса на север сводит к минимуму площадь поверхности здания и потери тепла при воздействии холода. Высокая стена — вершина сарая — будет обращена на юг, чтобы собирать солнце и пассивно нагревать пространство.

Lake Flato Architects

В жарком климате навес можно сориентировать таким образом, чтобы свести к минимуму поступление тепла с южной и западной сторон, но при этом обеспечить достаточное количество непрямого дневного света.

Эрик Рейнхольдт, архитектор

При большом количестве стекол, выходящих на юг, необходимо соблюдать особую осторожность, чтобы предотвратить перегрев. Это верно для всех климатических условий, так как эти окна могут отдавать большое количество тепла в дом круглый год.

Добавление жалюзийных планок снаружи, как в этом проекте, может разумно регулировать приток тепла. Планки здесь рассчитаны на определенную широту, чтобы отсечь высокий угол летнего солнца и пропустить низкий угол зимнего солнца.

RVP Photography

Использование внутренней световой полки с односкатной крышей — отличный способ контролировать как дневной свет, так и приток тепла. Полка помогает уменьшить масштаб высокой внешней стены и обеспечивает удобную систему отсчета на уровне глаз внутри.

Ренессанс GSB

Навесы — еще один пассивный элемент дизайна, помогающий удерживать тепло от проникновения внутрь. Они могут быть такого размера, чтобы защитить от прямого поступления тепла в самые жаркие часы дня, пропуская при этом свет и вид снаружи. Этот большой свес с ярко выраженным обрамлением представляет собой полностью современную, честную и функциональную эстетику.

Мин | Day Architects

Дневное освещение (фонари). Лента оконного фонаря с приподнятым козырьком является одним из наиболее распространенных типов остекления, используемых для односкатных крыш. Они делают возможным пассивное солнечное отопление и дневное освещение.

Feldman Architecture, Inc.

Благодаря остеклению от пола до потолка кажется, что крыша парит в воздухе, а вся комната кажется частью улицы. Чем больше дневного света мы можем захватить, тем меньше нам приходится полагаться на источники искусственного освещения.

Филип Бабб Архитектор

Защита от непогоды. Несмотря на то, что мы можем спроектировать любую крышу так, чтобы она надежно защищала от непогоды, у навеса есть несколько преимуществ, которых нет у других форм. Форма клина имеет четкие переднюю и заднюю стороны, которые можно использовать для амортизации преобладающих ветров, а также для отвода воды и снега от пешеходных дорожек, точек входа и мест сбора. Таким образом, форма крыши оправдывает свое название, избавляя от нежелательных элементов те места, которые мы используем чаще всего.

Глубина свеса крыши также влияет на то, насколько погодным условиям подвержены близлежащие внутренние помещения. Глубокие выступы могут помочь снизить риск проникновения воды, особенно на более уязвимых больших застекленных участках, которые мы видим во многих из этих примеров.

Lake Flato Architects

Сбор дождевой воды. Крыша не только защищает, но и обеспечивает. Он может эффективно собирать дождевую воду и направлять ее в единую точку сбора для полива или просто отводить от фундамента здания.

Johnston Architects

Направление (виды). Форма крыши, если смотреть изнутри, естественным образом направляет взгляд вверх и наружу. Здесь крыша используется как динамичный направляющий элемент, фокусирующий нас на захватывающем виде. Сравните это с остроконечными и плоскими крышами, которые по своей сути более статичны и смотрят внутрь.

Johnston Architects

Этот направленный эффект можно использовать для переориентации внутренних пространств с менее желательных видов (или соседей) на более оптимальные.

Fougeron Architecture FAIA

Уклон крыши

Уклон односкатной крыши имеет большое влияние на дизайн. Для любого данного горизонтального размера комнаты существует тонкий баланс между более короткими структурными элементами, необходимыми для более низкого уклона, и более длинной конструкцией, необходимой для более крутого уклона. Для более длинных пролетов требуются более глубокие элементы каркаса, более тяжелые секции или и то, и другое. Когда плоскость крыши становится толстой, она может показаться слишком тяжелой и похожей на шляпу. Этот проект поддерживает скудную часть, соответствующую пропорциям тонких архитектурных элементов, используемых в других местах.

Филип Бэбб Архитектор

Наклон крыши влияет на высоту над высокими и низкими карнизами внутри, а также на то, насколько грандиозным будет пространство.

Хорошей практикой является рассмотрение уклона вдоль широты здания для достижения оптимального солнечного воздействия, как обсуждалось ранее. Более крутые участки лучше в более высоких широтах; более низкие частоты на более низких высотах.

Дизайн для выращивания

Крутые навесы требуют тщательной внутренней планировки, чтобы обеспечить свободное пространство над карнизом. В снежной стране очень крутые склоны будут сбрасывать снег, даже если они покрыты галькой. Не забудьте принять это во внимание и использовать форму, чтобы сделать лопату для вас.

Проект выращивания

В этом сарае чердачное пространство было заменено на жилое, открывая некоторые возможности, такие как чердак, показанный здесь.

Джеффри Гордон Смит Ландшафтная архитектура

Материалы

Наклон крыши напрямую влияет на материалы, которыми может быть покрыта односкатная крыша. Любой уклон менее 2 дюймов на 12 дюймов считается плоским и должен быть гидроизолирован как таковой. Склоны от 2:12 до 4:12 обычно считаются пологими, а уклоны от 4:12 до 12:12 считаются обычными. Каждый кровельный материал имеет свои ограничения по уклону кровли, за пределами которых его либо не рекомендуется использовать, либо необходимо соблюдать специальные процедуры для укладки этого материала. Сказав это, с правильным бюджетом (почти) все возможно.

Kell Architects

Современное и традиционное

Формальная двусмысленность односкатной крыши может быть реальным преимуществом для тех, кто предпочитает более современный вид, но не желает полностью принимать идею плоской крыши. . Форма сарая имеет как традиционную идентичность, так и современный вид, поэтому это такой широко распространенный и универсальный элемент дизайна.

Изучите жаргон крыш

Найдите подходящего местного специалиста для вашего проекта

Спонсор

Дизайнер интерьеров и Raumausstatter | Дюссельдорф

Sponsored

Wir bieten individuelle Lösungen für jedes Einrichtungsprojekt!

10 лучших совершенно БЕСПЛАТНЫХ планов односкатной крыши

Нет предела возможностям, если у вас есть крыша над головой

Быстрая навигация

ЕСЛИ ВЫ СТРОИТЕ СОБСТВЕННЫЙ навес, вам, вероятно, следует рассмотреть несколько различных односкатных крыш планы, прежде чем принять окончательное решение. Крыша — это гораздо больше, чем просто способ содержать содержимое вашего сарая в чистоте и сухости.

Правильная конструкция односкатной крыши не только защитит от непогоды, но и обеспечит значительное дополнительное место для хранения. Я провел бесчисленное количество часов, изучая множество различных конструкций, прежде чем остановился на крыше в стиле гамбрел, чтобы получить больше места для хранения в наименьшем пространстве.

10 Подробные планы односкатной крыши БЕСПЛАТНО

Изображение предоставлено  gardenplansfree.com

1. Стандартная двускатная скатная крыша

Это наиболее распространенный тип односкатной крыши

Двускатная скатная крыша является не только одним из самых распространенных стилей односкатной крыши, но и одним из самых простых в строительстве. Первое, что вам нужно сделать, это определить правильный шаг для вашей области. Это основано на том, сколько дождя и снега вы, вероятно, получите в среднем за год. Если вы знаете подъем и уклон своей крыши, вы можете использовать этот калькулятор уклона односкатной крыши, чтобы определить правильный уклон.

Вам также следует обратиться к местному строительному инспектору, чтобы узнать, существуют ли особые правила, регулирующие наклон вашей односкатной крыши. Затем вы можете использовать эту информацию, чтобы изменить планы односкатной крыши в соответствии с этими спецификациями и убедиться, что ваша односкатная крыша выдержит все, что мать-природа может бросить на нее. Хорошей новостью является то, что вы можете с одинаковой эффективностью покрыть этот стиль крыши рубероидом, черепицей или листовым металлом.

• Планы качали в стиле Gable

Вот видео с построенной крышей в стиле Gable:

. лучше всего подходит для районов с сильным ветром и ураганами

Предлагает больше места для чердака	Плохая конструкция или неподходящий каркас могут привести к обрушению крыши
Простая и менее дорогая в строительстве, чем многие другие типы односкатных крыш	Сильный ветер может привести к отслаиванию черепицы, войлока или листового металла

2.

Односкатная крыша типа «Гамбрел» или «Сарай»

Это мой личный фаворит, так как он добавляет много места для хранения над головой

Большинство из нас видели несколько старомодных амбаров с высокими крышами с несколькими скатами. им. Чего вы можете не осознавать, так это того, что этот стиль крыши не был разработан как дань моде. На самом деле он был создан, чтобы построить крышу, которая могла бы выдержать снега глубокой зимы во многих частях мира. Хотя общая компоновка стропил может показаться не такой прочной, конструкция с рычагами делает их намного прочнее, чем кажется.

Наличие двух разных наклонов позволяет дождю и снегу скатываться с крыши на землю. В то же время более крутые стороны крыши дают вам гораздо больше полезного пространства для хранения, особенно для более высоких предметов. Как и двускатную крышу, эту относительно легко построить, ее можно обшить деревом и покрыть черепицей или листовым металлом для дополнительной защиты и долговечности.

• Планы односкатной крыши в стиле гамбрел или амбар

Посмотрите это обучающее видео:

This style of roof offers plenty of extra space for storage without added expense	Not recommended for areas of high wind or those with heavy snowfall
Simple construction с двумя кровельными балками и рядом косынок	Неправильная конструкция может привести к ослаблению конструкции
Меньшее количество материалов означает снижение затрат на строительство	необходимо гидроизолировать на хребтах, чтобы регулярно предотвратить утечки

Изображение.

Крыши такого типа обычно называют односкатными или односкатными. Обычно он имеет одну грань, которая на одном конце выше, чем на другом. В зависимости от того, где находится ваш сарай, более высокий конец можно прикрепить к стене другого здания, например, вашего дома или гаража. Снаружи это очень похоже на половину стандартной двускатной крыши.

Популярность этих односкатных крыш заключается в том, что они невероятно просты в сборке, а при правильной сборке могут выдерживать большие нагрузки снега, не разрушаясь. Благодаря простоте конструкции этой односкатной крыши и размерам вашего садового сарая вы сможете построить эту крышу за один день. Вы можете использовать этот стиль крыши на сарае с 3 или 4 стенами в зависимости от ваших потребностей, что делает его идеальным для навесов для хранения кормов или дров.

• План односкатной крыши

Это видео проходит над крышей Скиллион Стиль.

Крутой уклон позволяет легко стекать снегу и дождю

Может не подходить для районов, где часто дуют сильные ветры

Менее дорого в строительстве из-за меньшего количества материалов

, возможно, не является самой эстетически приятной крышей

Изображение предоставлено Myoutdoorplans. com

4. STEEPER GABLE ROP

. там, где много дождя или снега, вам нужна крыша с более крутым уклоном и немного большим уклоном, чтобы предотвратить накопление снега или льда. Этот дизайн не только отличается более крутым шагом (конечно, вы можете установить свой собственный шаг в соответствии с погодой в вашем регионе), но и разработан таким образом, чтобы в целом быть сильнее.

Дополнительные опоры, встроенные в концы фронтона, помогут увеличить несущую способность. Этот также имеет 3/4-дюймовую фанерную обшивку, покрытую битумной бумагой и битумной черепицей для дополнительной защиты от элементов и прочности конструкции. Нависающие карнизы также добавят меру защиты стен и дадут вам место для добавления вентиляционных отверстий для лучшей вентиляции.

• Проекты крыш с более крутой двускатной крышей

В этом видеоролике показано, как легко самостоятельно построить стропила двускатной крыши:

.	Нуждается в дополнительной опоре для предотвращения накопления снега и льда
Простая и менее дорогая конструкция, чем многие другие типы односкатных крыш	Сильный ветер может привести к отслаиванию черепицы, войлока или листового металла

Изображение предоставлено Myourdoorplans.com

5. Простая односкатная крыша

Нет ничего проще

Из всех типов крыш односкатная, пожалуй, самая простая в строительстве . В этом случае у вас есть не что иное, как несколько тщательно расставленных стропил, которые укладываются поверх наружных стен. Крыша обычно наклонена от соединительной стены, если навес пристроен к стене вашего дома или гаража.

Однако, если вы решите построить отдельно стоящий навес и использовать этот стиль крыши, вы должны спланировать наклон своей крыши таким образом, чтобы он опускался от передней части сарая к задней. Это поможет предотвратить стекание дождя от двери. В этой конструкции используется 3/4-дюймовая фанерная обшивка, битумная бумага и битумная черепица, но вы можете заменить ее металлическим листом, чтобы сэкономить деньги и создать крышу, не требующую особого ухода.

• Простые схемы односкатной крыши

Видео с основами односкатной крыши:

. к обрушению крыши

Менее затратная постройка, чем многие другие типы односкатных крыш	Сильный ветер может привести к отслаиванию черепицы, войлока или листового металла

Изображение предоставлено Shedking.net

6. Двускатная крыша с каркасным каркасом

Простая, но эффективная конструкция крыши

После того, как вы приняли решение использовать двускатную крышу, она уже есть на вашем сарае. больше решение принять. Это может быть построение ваших собственных ферм крыши, готовых ферм или просто вклеивание каркаса в вашу крышу. Типичная каркасная крыша будет сделана из 2×4 или 2×6 и имеет коньковую доску, которая проходит по середине крыши.

Этот тип двускатной крыши, как правило, намного сложнее построить и может быть не лучшим выбором, если у вас минимальный опыт столярного дела. Тем не менее, при этом этот тип крыши обычно имеет выступы по бокам благодаря своей конструкции, которая позволяет добавить вентиляцию софита.

• Двускатная крыша с каркасом из палочек

Посмотрите, как этот парень строит односкатную крышу из палочек:

все пиломатериалы обрезаются точно для достижения наилучших результатов

Легко защищает от дождя, снега и льда	Может не подходить для районов с сильным ветром и ураганами
Предлагает больше места для чердака
Строительство дешевле, чем при строительстве многих других стилей односкатных крыш	Сильный ветер может привести к отслаиванию черепицы, войлока или листового металла

Изображение предоставлено wikihow. com

7. Односкатная крыша в стиле хип-хоп

Создайте крышу с четырьмя скатами вместо двух Всего четыре ската (шатровые крыши) могут быть не только более эстетичными, но и обеспечивать лучшую способность отводить снег и дождь. Хотя это может показаться неважным в районах, где не бывает много дождя или снега, когда вы живете в районе, где зимой выпадают сильные снегопады, вы обязательно оцените тот факт, что крыша вашего сарая переживает каждую зиму в целости и сохранности.

Вы можете построить такую ​​крышу, используя готовые фермы, но если вы владеете навыками столярного дела, нет никаких причин, по которым вы не сможете построить эту простую крышу. Этот набор планов содержит собственное подробное видео, которое значительно облегчит вам его сборку.

• Схемы вальмовой крыши

Отлично подходит для районов с сильным ветром и снегом	More expensive than a gable roof to build
Offer space for an attic	Requires more building materials than a gable roof
More stable than a gable roof	Добавление швов может привести к увеличению протечек

Изображение предоставлено dyshed. blogspot.com

8. Крыша в стиле Saltbox

Другой взгляд на скатную крышу

Крыша в стиле солончака, изображенная на этих чертежах, представляет собой несколько иной взгляд на стандартную двускатную крышу. Как видите, в этой конструкции один склон выше и имеет более крутой уклон, чем другой. В конструкции есть фронтон на каждом конце, который можно использовать для добавления вентиляции в виде вентиляционных отверстий или вентиляционных отверстий с электроприводом в зависимости от ваших конкретных потребностей.

Дизайн пришел из колониальных времен, когда людям нужно было добавить больше места в свои дома без необходимости добавлять еще один полный уровень за большие деньги. Это отличный выбор для больших навесов или даже для гаража, поскольку он дает вам возможность добавить гораздо больше места для хранения при минимальных затратах.

• Saltbox Style Shed Roof Plans

Follow Jack as he builds a hip-style roof in this video:

The dual slopes let water run off easily, perfect для районов с сильными дождями	Сама конструкция довольно сложная
Более прочная, чем стандартная двускатная крыша	Если строить мансарду Стены будут наклонными
Может выдерживать умеренные и сильные снеговые нагрузки	Может быть дорогим из-за количества необходимых ферм и опор

6 9.

Односкатная крыша в стиле пирамиды

Выглядит так, как будто она пришла прямо из Египта

Крыша этого стиля больше похожа на то, что вы, возможно, ожидаете увидеть, выступая из песков пустыни Египта, так как она имеет четыре ската, которые сходятся в центре. Каждая из четырех сторон имеет единственный наклон, который начинается с вершины. Эта крыша не имеет фронтонов или боковых стен и является отличным выбором для небольших навесов и насосных станций.

Нависающие карнизы обеспечивают дополнительную защиту и возможность установки вентиляционных отверстий на потолке, чтобы в летние месяцы в сарае было прохладнее. Однако, как и двускатную крышу из палочек, построить ее может быть сложнее, так как вы не сможете использовать какие-либо готовые фермы крыши. Учитывая высоту вашей готовой крыши, вы должны проконсультироваться с местными властями, чтобы убедиться, что она не слишком высока для соответствия нормам.

• Планы односкатной крыши в стиле пирамиды

Проверьте это видео с крутым гнездами видео:

Хороший выбор для использования в районах с высокими ветрами	.	Более высокие затраты из-за сложной конструкции
Высокие склоны хороши для районов с сильным дождем и снегопадом	Верх может быть слишком высоким для определенных строительных норм и правил

Изображение предоставлено Sbebuilders.com

10. Крыша в стиле восьмиугольника

Когда вы хотите что-то немного другое

Никто никогда не говорил, что садовый сарай должен быть квадратной или прямоугольной формы. Если вы ищете что-то немного другое, почему бы не построить сарай в форме восьмиугольника. Вы можете быть удивлены тем, сколько дополнительного пространства может предоставить эта форма. Это также отличный способ использовать угловое место в вашем саду. Однако, как вы понимаете, для восьмиугольного сарая нужна восьмиугольная крыша.

Эта конструкция похожа на пирамидальную крышу, но вместо четырех скатов получается восемь. Это может быть одна из самых сложных крыш для строительства, и ее следует пытаться делать только в том случае, если у вас есть продвинутые навыки работы с деревом, потому что есть ряд критических углов, которые необходимо измерить и отрезать, чтобы получить правильную форму и структуру. При этом после завершения у вас будет очень прочная крыша, которая может выдержать большой вес снега.

• Octagon Style Roof Plans

Great for areas with high winds	Requires more building experience
Nice change from standard roofs	Более высокие затраты из-за сложной конструкции
Высокие склоны хороши для районов с сильным дождем и снегопадом	Верх может быть слишком высоким для некоторых ограничений строительных норм и правил

Когда будет уложена последняя черепица

Выбор правильного плана односкатной крыши для вашего сарая может быть сложной задачей, так как нужно учитывать очень многое. В первую очередь, необходимо учитывать свои столярные навыки.
