Открытая проводка в деревянном доме своими руками – особенности и способы ее монтажа



Во многих уголках нашей страны можно встретить деревянные дома. Конечно, каждый владелец оснащает их всеми необходимыми инженерными системами и различным техническим оборудованием, назначение которого состоит в создании комфорта и уюта.

Одной из важных инженерных систем является электрическая. Собственно она и станет темой нашей статьи. А более точно, мы остановимся на том, каким образом организовывается открытая проводка в деревянных домах.

Требования к открытой проводке

Открытая проводка. Элементы

Прежде всего, хочется обратить внимание на главных особенностях открытой проводки в таких домах. Как известно, дерево, из которого сделан весь дом, обладает отличными способностями к возгоранию и поддержанию горения.

Конечно, дерево легко загорается от коротких замыканий, которые могут происходить в электрических кабелях. Смотря на это, любой электрический провод должен монтироваться таким образом, чтобы он не имел прямого контакта с деревом.

Это является самым главным условием монтажа открытой, а также закрытой проводки в деревянном доме с помощью своих рук.

Кроме соблюдения этого условия важно придерживаться другого правила: электрический кабель должен быть защищен, то есть он должен находиться в середине чего-то (ПВХ-канала, трубы и др.) или же иметь несколько слоев изоляции.

Хотя, стоит отметить, что ПУЭ позволяют проводить открытую установку электрокабелей без размещения их в любую трубу или пластиковый канал. Другими словами кабеля можно монтировать прямо на стенку или потолок. Однако тут же нужно позаботиться о том, чтобы провод не касался деревянной стены или потолка.

Все трубы или каналы, в которые будет помещаться открытая проводка, должны быть сделанными из таких материалов, которые не поддерживают горение.
В дальнейшем мы рассмотрим все способы, которыми можно сделать открытую проводку внутри деревянного дома. И так, открытую проводку можно монтировать следующими способами:

  1. В гофре, сделанной из ПВХ.
  2. В металлорукаве.
  3. В трубах, сделанных из ПВХ или металла.
  4. В коробах, сделанных из ПВХ.
  5. На скобах.
  6. На изоляторах или фарфоровых роликах.

Использование гофрированной трубы



Если говорить о гофротрубе, то ее очень часто используют для проведения открытой проводки не только в доме из дерева, но и в любых других типах помещений.

Она имеет различные диаметры и благодаря этому в ней можно спрятать несколько кабелей. Для того чтобы прикрепить гофрированную трубу к любой деревянной поверхности, нужно использовать металлическую стяжку или пластиковую клипсу.

Особенностью гофры является то, что она сделана из негорючего материала. Благодаря этому ее можно использовать как дополнительную механическую защиту для любого электрокабеля. Ее удобно монтировать на любую поверхность.

Однако такая гофрированная труба имеет некоторые недостатки. Например, ее очень сложно проложить по ровной линии. То есть она будет кривой. В итоге каждый изгиб и всякие провисания делают внутренний интерьер менее красивым. Кроме этого, на ней легко накапливается пыль, а снять ее очень проблематично.

Использование ПВХ-труб, металлических труб или металлорукава является практически аналогичным использованию гофрированной трубы. Единая особенность, которая отличает металлические и ПВХ-трубы от гофрированной трубы, заключается в наличии сложностей во время монтажа на сгибах.

Установка в кабель-каналах

Также в деревянном доме можно выполнить установку открытой электропроводки в коробах или лотках, которые будут устанавливаться на стены или потолок. Эти короба еще называют кабель-каналами.

Пластиковый кабель-канал

Они изготавливаются из ПВХ или пластика, которые не поддерживают горение. Они окрашиваются в разные цвета и таким образом могут подойти к любому дизайнерскому стилю.

Они удобны благодаря быстроте установки. Так, сначала монтируют сам канал, дальше вставляют проводку и закрывают крышкой.

Однако здесь есть свои сложности. Установка пластиковых коробов требует владения необходимыми навыками. Проблема заключается в том, что такие короба сложно устанавливать на неровные поверхности.

Есть еще одна проблемка в их использовании: деревянный дом усаживается. Усадка домов, сделанных из клееного бруса (характеризуются наименьшим уровнем усадки), составляет один сантиметр на один метр высоты. Если усадка составит три сантиметра, то короба деформируются и слетят их крышки. В результате придется переделывать открытую проводку.

Учитывая этот факт, прокладка электрической проводки в кабель-каналах должна осуществляться после того, как произошла усушка и усадка деревянного дома. Как известно, данный процесс может длиться от шести до двенадцати месяцев.

Стоить отметить, что кабель-каналы применяются очень часто потому, что они дешевые. Во время установки они нуждаются в малых трудовых затратах и в них легко делать изменения. Преимущество их заключается и в том, что к ним выпускают и продают много разных аксессуаров.

Этими аксессуарами являются тройники, углы, встроенные коробки и розетки. Именно использование такой фурнитуры делает процедуру установки более простой.

Кроме кабель-каналов часто используют европейские пластиковые плинтусы. Они аналогичны пластиковым коробам и для их прикрепления к стене используют пластиковые клипсы. Кабель-каналы и европейские пластиковые плинтуса часто используют для прокладки открытой проводки не только в деревянном доме, но и в квартире.

Монтаж на скобах

Частым способом установки открытой проводки является монтаж самого кабеля на скобы. Эти скобы изготавливаются из пластика. В зависимости от типа электрокабеля существуют свои особенности его открытого монтажа. В первую очередь растут требования к кабелям, которые будут образовывать открытую проводку. Они должны иметь как минимум двойную изоляцию (примером является ВВГнг).

Полезный совет: лучше всего использовать кабель NYM. Он имеет тройную изоляцию. Также стоит выбирать ВВГнг-LS. Этот кабель не поддерживает горение и в случае краткого замыкания выделяет пониженное количество дыма.

Скоба монтажная для открытой проводки

Эти два типа электрокабелей просто прикрепляют к стене с помощью вышеупомянутых пластиковых скоб. В том случае, когда будет использоваться провод ПУНП, то сначала на стену нужно установить прокладку, сделанную из металла или асбеста. После этого на нее монтируют сам провод. Полоска прокладки должна выступать на один сантиметр с обеих сторон ПУНП.

Стоит сказать, что этот способ очень прост и дешевый. Однако он лишен эстетичности, поскольку на стене может прокладываться не один, а несколько проводов одновременно.

Проводка на фарфоровых роликах

Что касается такого монтажа открытой проводки, который предусматривает использование роликов, сделанных из фарфора, или изоляторов, то он является очень старым. Он заключается в закреплении на стене или потолке роликов, которые делаются из фарфора.

Использование открытой проводки с фарфоровыми роликами

Выключатель под проводку на стене
Декоративный выключатель с розеткой

Горизонтальная проводка на деревянной стене
Выключатели и розетки для открытой проводки

Далее на них крепят сам электропровод. В результате получается так, что между проводкой и деревянной поверхностью образуется воздушное пространство.

В данном случае проводка должна представлять собой медный провод, который имеет двойную изоляцию. При этом электропровод должен быть скрученным. Такой способ часто используют для создания ретро-стиля.

Конечно, можно провести сочетание всех этих способов. Иными словами использовать комбинированный метод. Так, для стен и потолка, которые имеют ровную поверхность, можно применить пластиковые короба. Для неровных участков можно воспользоваться гофротрубами.

Если нужно проложить открытую электропроводку по полу, то для этого можно воспользоваться пластиковым плинтусом. В тех местах, в которых кабель должен быть особенно защищенным, можно использовать металлорукав.

Итак, теперь вы знаете, каким способом можно произвести монтаж открытой проводки внутри деревянного дома. В дальнейшем мы рассмотрим последовательность организации и установки такого типа проводки.

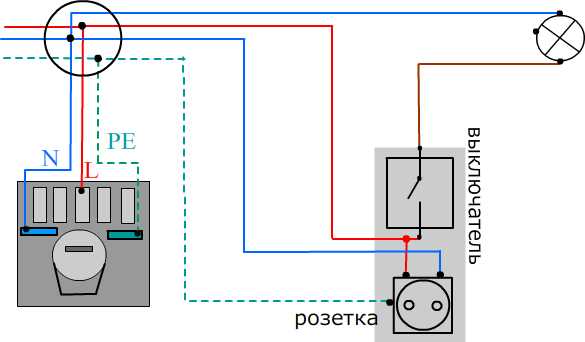

Все начинается с составления схемы прохождения открытой проводки.

Здесь нужно отметить маршруты ее прохождения и места, где будут находиться светильники, включатели и розетки. Конечно, для подачи тока на осветительные приборы и к розеткам в отдельной комнате надо устанавливать различные электрокабели.

Материалы и инструменты

Когда схема готова, можно приступать к закупке необходимых материалов и инструментов.
В список материалов должны входить:

  1. Электропровода.
  2. Розетки и включатели.
  3. Металлические гильзы.
  4. Пластиковые втулки.
  5. Разводные коробки.
  6. Удлинитель.
  7. Металлическая пластина.
  8. Гофротруба, или кабель-каналы, или фарфоровые ролики.
  9. Пластиковые скобы.

В список оборудования обязательно должны входить автоматические выключатели (нужно использовать для каждой отдельной ветви проводки) и УЗО.
Что касается инструмента, то он должен быть представленным:

  1. Бокорезами и пассатижами.
  2. Набором отверток.
  3. Напильником.
  4. Молотком.
  5. Зубилом.
  6. Монтажным ножом.
  7. Гаечными ключами.
  8. Электрической дрелью.
  9. Мультиметром.
  10. Указателем напряжения.

Последовательность монтажа

После того, как все вы обладаете всеми необходимыми инструментами и материалами, можно приступать к осуществлению процесса прокладки открытой проводки.

С самого начала готовят места для установки розеток и выключателей.

Полезный совет: каждый вид выключателя и розетки должны размещаться на металлической основе. Для этого вы может взять металлический лист и вырезать кусок с нужными размерами. Далее его прикрепляют к деревянной стене. Это же правило касается и светильников.

Следующий этап монтажа открытой проводки (ее фото приводится ниже) заключается в прокладке электрических кабелей на стенах и на потолке деревянного дома.

Монтаж проводки осуществляется одним из вышеупомянутых способов. Единственный момент, на котором стоит остановиться, это прокладка проводки через стену.

Для прокладки кабеля через стену нужно сверлить дырку. Далее через нее проводится электрокабель. Однако мы знаем, что не стоит допускать контакта проводки с деревом. Поэтому, сначала в дырку вставляют металлическую гильзу. Края гильзы должны выступать на один сантиметр от плоскости стены.

Полезный совет: металлическая гильза может иметь острые края и во время протягивания через нее кабеля может произойти повреждение изоляции. Для того чтобы избежать такого развития событий, нужно воспользоваться пластиковыми втулками.

Что касается кабелей, то они должны быть или трехжильными (если сеть однофазная) или пятижильными (при условии, если в дом подходит три фазы).

Когда вся проводка находится на местах, предусмотренных схемой, производится ее разводка и подключение к розеткам, выключателей и других потребителям электрической энергии.

Перед подключением каждой ветви открытой проводки к распределительному щитку нужно провести измерения сопротивления изоляции, петли фаза-ноль, сопротивления заземления, а также следует измерить УЗО. Кроме этого следует установить, нет ли замыкания в каждой ветке электропроводки.

Желательно, чтобы эту работу провели квалифицированные специалисты. Это не только даст гарантии того, что проводка безопасна, а даст возможность получить соответствующие протоколы с заключением о состоянии и исправности новой домашней электросети.



Правильная замена проводки в квартире панельного дома — что надо знать и уметь Ретро проводка в деревянном доме – функциональные особенности, а также секреты ее создания Кабель канал Legrand поможет организовать любые кабели в офисе Скрытая проводка в деревянном доме – преимущества и недостатки, а также особенности проведения

прокладка кабеля с пошаговой инструкцией

Многие владельцы деревянных строений смогли убедиться, что они обладают массой преимуществ перед кирпичными и иными сооружениями. Несмотря на это у деревянных зданий имеется и ряд минусов, среди которых особенно следует подчеркнуть быстрое возгорание.

Зачастую такие вот пожары случаются не из-за банальных причин в виде неаккуратного обращения с каминами, печами и иными отопительными приборами, а из-за неправильного расположения электропроводки и ее заранее неверного варианта установки.

Электропроводка: как ее не следует прокладывать

Правила устройства электроустановок или ПУЭ, является библией каждого электрика и именно в них указано как именно необходимо монтировать электропроводку. Если следовать этим правилам, эксплуатация дома станет максимально безопасной, а сам монтаж надежным и долговечным.

Согласно ПУЭ прокладка кабеля по деревянным конструкциям жилого дома и особенно облицовка легко воспламеняемыми материалами категорически запрещена. Будет большой ошибкой, если довериться качественной обмотке проводки, поскольку конструкция любого кабеля предусматривает огромное множество различных процессов, которые в принципе предугадать невозможно.

К ним можно отнести:

  • Деформация проводки на микроуровне.
  • Температурные перепады.
  • Повышение и понижение влажности воздуха.
  • Вероятность накопления пыли.

Иногда когда электропроводка в деревянном доме протянута параллельно друг к другу, в особенности при отсутствии защиты от основания и когда в электросети напряжение повышается, может возникнуть пожар.

Опять же, как гласят правило, а именно пункт 7.1.38 ПУЭ, монтаж скрытой электропроводки в деревянном доме не может быть осуществлен поверх деревянных конструкций. Также запрещается помещать кабеля в пластмассовые короба и гофры.

Почему нельзя устанавливать пластмассовые комплектующие? Потому что из-за них могут возникнуть опасные ситуации, образующиеся по причине вредительства грызунами и накапливания древесной пыли, которая чрезвычайно горючая.

Важно заметить, что если загорается скрытая проводка, пусть даже спрятанная в гофру, повышенная температура обязательно передастся на стены, так как любое гофрированное изделие не в состоянии препятствовать высоким температурам.

В связи с этим, некоторые строители интересуется, а зачем тогда нужна гофра и в чем ее смысл? На самом деле гофрированные конструкции необходимы, поскольку их предназначение носит характер в выдерживании короткого замыкания и без прогорания в то время, которое необходимо для самостоятельного затухания.

При необходимости полноценного действия необходимо использовать стальные составляющие, которые как раз и рекомендуют эти самые правила.

Как правильно прокладывать проводку

Сегодня каждый электрик, если его спросить, может ответить что способов монтажа электропроводки немало, но если электроустановка будет согласно ПУЭ – их всего лишь несколько. Самое главное на чем необходимо акцентироваться, это противопожарные требования, причем неважно проектирование это или монтаж.

Если рассмотреть монтаж проводки в строении из оцилиндрованных бревен, можно увидеть что она проходит исключительно невоспламеняемых каналах. Если возгорание и случается, то оно тут же гасится в самом коробе.

Главное правило, не нужно стремиться и ставить на первое место исключительный дизайн и визуальную красоту! Если все это не опустить, то подобной красоты можно лишиться и вдобавок пострадать самому.

Лучше всего в деревянном доме при прокладке провода скрывать именно металлических трубах и стальных коробах, которые можно спрятать в многочисленных пустотах. Если же прокладывать кабеля в гофре и монтажных коробках, исключительно негорючих материалов, то необходимо заранее подготовить для монтажа специальные прокладки в виде:

  • Штукатурки.
  • Гипса.
  • Бетона.

Выбор толщины этих прокладок должен подбираться в индивидуальном порядке в зависимости от характеристики того или иного кабеля.

Если соблюдать правила устройства электроустановок, то самым надежным является монтаж в коробах и трубах из стали, либо из меди. Например медные трубы при надобности можно согнуть под необходимым углом самостоятельно и без лишних усилий, а это является весомым преимуществом при разветвленной схеме энергоснабжения.



Если же при прокладке кабеля в деревянном доме по ПУЭ применить стальные трубы, то для их монтажа рекомендуется пригласить квалифицированных рабочих, поскольку работа со сталью значительно сложнее, особенно если замена происходит частями.

Опять же, сноровки требует и разрезание заостренных кромок на коробах и если этого не сделать, проводка может сильно пострадать.

С чего следует начать

Без ПУЭ нельзя сделать в буквальном смысле ни одного шага при любых действиях, которые касаются электропроводки, в том числе и при подборе и разметке линии электропроводки.

При разметке желательно стараться, чтобы возможное число с изгибами и поворотами было как можно меньше, а в местах, где монтаж электропроводки возможен, но осложнен сложными архитектурными решениям, строго обязательно использовать распаечные коробки.

Правила ПУЭ категорически запрещают устанавливать распаечные коробки в труднодоступных местах. У них должен быть абсолютно свободный доступ, который может понадобиться в непредвиденных ситуациях.

Для того чтобы не повредить конструкцию дома, стальные либо медные трубы расположить следует с необходимым расчетом. В зависимости от электропроводки, осуществляется выбор необходимая толщина трубок и их сечение, поскольку сам кабель по правилам может занимать до 40% внутреннего пространства и при необходимости легко протягиваться в полости трубы.

Если же принято прокладывать не один провод, а 2 или 3 то трубу следует подобрать большего диаметра, поскольку правила остаются прежними – до 40%.

Также следует произвести расчет сопротивления изоляции и делается это до того момента как начнется монтаж проводки. Необходимо это для того:

  • Чтобы можно было определить, соответствует ли провод на требования.
  • Выяснить возможные повреждения изоляции во время транспортировки и хранения.
  • Для соблюдения все тех же правил, касаемо подготовительного этапа.

Как выбрать электропроводку

Когда подошел к завершению этап, включающий в себя разметку узлов и разработку схем, необходимо выбрать сам провод, который и придется использовать для укладки. Деревянным конструкциям следует выбирать провода таких маркировок:

  • ВВГнг-ПLS.
  • ВВГнг (А).
  • ВВГнгLS.
  • ВВГнг-П (А).
  • NYM.

Провода ВВГнг (А) или ВВГнг-П (А) имеют цельножильную медную конструкцию и двойную изоляцию. Внутренний слой выполнен строго из негорючего ПВХ и что главное, каждая жила защищена отдельно и имеет собственную расцветку, что значительно облегчает монтаж любых типов розеток, приборов освещения, выключателей и т.д. Второй вид изоляции выполнен в виде композитного пластика и обтягивает провод снаружи. Применять его можно в самых разнообразных местах с температурным режимом от -50 до +50 градусов Цельсия.

Что касается кабелей с маркировкой ВВГнг LS, ВВГнг-П LS, то они в принципе ничем не отличаются по своим параметрам. Единственная отличительная особенность в том, что при нагреве у них отсутствуют выделения вредных веществ.

И наконец, электропровод марки NYM. У этого кабеля имеются 3 слоя изоляции, и изготавливается он по ГОСТ 22483. Изоляция этого кабеля заключается:

  • Каждая жила защищена собственным слоем.
  • Все жилы в пучке повторно изолируются.
  • После этого изоляция происходит в виде заключения всей конструкции в ПВХ-оболочку.

Как выбрать места для выключателей и розеток

Когда определены места, где намечено монтировать розетки с выключателями, для начала следует специальными насадками и дрелью высверлить гнезда. В эти гнезда необходимо установить металлические коробки, монтируются которые на тех же правилах что и любые другие распаечные аналоги.

Крайне важно при монтаже обеспечить заземление. Если при протягивании провода непрерывность цепи достигнута, то заземление можно установить через распределительный щиток.

Само устройство закрепления металлических коробок к трубам основано на сварке и пайке. Существуют конечно и иные возможности, но в деревянных строениях этот способ обладает максимальной надежностью:

  • За счет пайки и сварки контакты достигается максимальная прочность.
  • Защита от воздействий внешней среды в виде коррозии.
  • Такие скрепления в состоянии выдержать механические нагрузки извне.

В зависимости от того какие трубы используются, принимается решение о подключении к коробке. Например при работе с медными трубами, все края в коробе развальцовываются, а со стальными аналогами подключение происходит с помощью гаек. Для этого предварительно на окончании труб нужно нарезать резьбу.

Все гайки нужно обязательно обработать, поскольку от этого зависит как качество монтажа, так и их дальнейшая эксплуатация. При выборе коробок для установки выключателей с розетками, как распределительных так и технологических, необходимо удостовериться на соответствие требований класса IP -54. Только при этом условии можно гарантированно получить максимальную уверенность, что коробку при эксплуатации не проникнет ни влага, ни пыль.

Последний этап: испытание проводки

Когда все монтажные работы завершены, коробки и трубы установлены, следует проверить устройство заземления. Необходимо это для того чтобы определить насколько надежно зафиксированы все элементы общей цепи.

Если проверка показала что все требования ПУЭ соблюдены в абсолютной точности, можно заняться протяжкой электропровода.

Крайне важно при протяжке электропроводки и фиксации в коробках оставлять допуск, поскольку иногда система подключений может измениться, и если запаса длины нет, то придется отрезок схемы электрифицировать заново.

Если материал возведенного здания дерево, то по правилам ПУЭ разрешается применять кабеля только с 3 или 5 жилами. Также в обязательном порядке применяется заземление. Если же сеть электропроводки заземлением не оборудована объект к сдаче считается неподготовленным.

Подведя итоги можно добавить, что как именно будет весь прокладываемый путь электропроводки, конечно же решает заказчик. Конечно же следует учитывать факторы усадки деревянного дома и горючесть материала. Что касается строителей, то по сути им все равно, как им скажут они, так и сделают. Решать должен только заказчик строительства и следовать ПУЭ или дизайну и эстетике, это его право.

Видео: скрытая проводка в деревянном доме

135 фото лучших безопасных решений

Жильё из натурального массива считается древнейшей российской архитектурной традицией. Сегодня тоже при отсутствии нехватки современных стройматериалов, большинство собственников загородных владений отдают предпочтение строительству домов непосредственно из древесины, которая несравнима по теплоте, а также создаваемому уюту.

Однако ни одно жилое сооружение не может обойтись без электрического питания, и дом из древесины не исключение. При этом чтобы самостоятельно провести электропроводку в доме из дерева грамотно, важно знать несложные правила. Придерживаясь его, вы не подвергните никакой опасности здоровье своей семьи и в полной мере обеспечите максимальную сохранность имущества.

Методика проведения работ:

  • Определение мощности электрического устройства и разработка проектной документации;
  • Выбор требуемого кабеля, розеток, приборов;
  • Ввод в жильё питания, обустройство защитного автомата, а также подключение щита, счётчика;
  • Монтаж электротехнических устройств, осветительных устройств;
  • Монтаж УЗО, обустройство заземления;
  • Проведение испытаний профилактического характера.

Подготовка проектной документации

Для создания проекта важно получить руководство, обратившись в соответствующую организацию. Затем высчитываем мощность электроустройств для поэтапного создания электросхемы:

  • производится технический план сооружения. В схеме электрической проводки в загородном жилье определяются зоны размещения розеток и других электроэлементов с индивидуальным подключением;
  • выбирается кабеля для всех электроточек;
  • на схеме обозначаются точки установки коробок распределительных;
  • отмечается возможность всех устройств;
  • приборы освещения подключаются исключительно в одну линию, при этом мощные устройства объединяются в иную линию;
  • определяется расстояние, предполагаемое от линии, от которой будет проходить кабель до оконных, дверных проёмов, а также расстояние от электрических точек до напольной и потолочной поверхностей. В будущем это позволит исключить повреждения проводки при осуществлении ремонта.

Разновидности электропроводки

Существует несколько методов проложить электропроводку в жилье из природного массива:

Открытого типа электропроводка обустраивается на изоляторах. Данный метод пользовался большой востребованностью в прошедшем столетии, сейчас вновь в моде комнаты, обустроенный в стилистике ретро.

Электрическая проводка в проводах. Это также открытого вида проводка, к которой имеется доступ когда необходимо, только укладка проводов осуществляется в лотки. Разновидность подобной проводки состоит в плинтусах.

Скрытая электрическая проводка. В сооружении из древесины обустраивается, если имеется обшивка потолочной или настенной поверхности. В подобном варианте кабели обустраиваются в гофрированном рукаве из металла и разводят по периметру дома. Скрывается проводка за облицовочными материалами.

Особенности проводки закрытого типа

Данную проводку можно обустроить в процессе проведения ремонтных работ или на строительном этапе. При прокладке имеются определённые особенности: каждый соединительный узел должен оформляться в коробки из металла с беспрепятственным доступом. Нельзя их скрывать под отделкой, поскольку крышки выбираются по оттенку, либо размещают в неприметных зонах.

В процессе прокладки кабелей не существует определённых требований к размеру стенок труб из стали. поэтому допустимо укладывать их в металлический рукав. Это значительно удобно. Однако поскольку провода не видны для посторонних глаз, доступ к ним весьма ограничен.

Изменять имеющуюся сеть считается дорогостоящим и проблематичным занятием. Именно по этой причине перед обустройством кабеля в сооружении из массива, внимательно изучите правила установки электрической проводки и подходите к вопросу ответственно.

Правила установки проводки в сооружении из древесины

Обустраивая строение из дерева важно не забывать, что материал относится к горючему, поэтому предпочтительно подстраховаться.

Электропроводка в доме из массива, как на фото обустраивается самостоятельно не сложно при соблюдении необходимых правил:

  • В первую очередь формируется схема, осуществляется проверка бесперебойной работы веток, затем подключается к специальному щитку электрического питания.
  • Установка проводки в строении из массива проводится исключительно цельными кабельными кусками без различных скруток, а также разнообразных соединений.
  • Проводка прокладывается поэтапно с проверкой качественности изоляции кабеля.
  • В процессе разделки электрического кабеля важно оставить не менее чем 15 сантиметров запаса, чтобы в случае необходимости всё перезаделать.
  • Непременно стоит проследить за оттенком провода.

Придерживаясь данных требований, проводка в сооружении из древесины, созданная собственноручно, будет надёжной и максимально долговечной.

Фото электропроводки в деревянном доме

Также рекомендуем посетить:

  • Детектор скрытой проводки
  • Пайка проводов
  • Кабель в землю
  • Заземление в частном доме
  • Открытая электропроводка
  • Однофазный двигатель
  • Крепление кабеля
  • Распределительная коробка
  • Маркировка проводов
  • Распределительный щит
  • Установка выключателя
  • Фотореле для освещения
  • Показания электросчетчика
  • Дифференциальный автомат
  • Провод СИП
  • Точечные светильники
  • Подключение люминесцентных ламп
  • Магнитный пускатель
  • Освещение участка
  • Подключение светильника
  • Соединение проводов
  • Подключение диммера
  • Скрытая электропроводка
  • Электрозвонок
  • Сечение провода
  • Ремонт утюга своими руками
  • ВВГ кабель
  • Монтаж электропроводки
  • Замена электропроводки
  • Датчик движения для включения света
  • Схема электропроводки в доме
  • Стабилизаторы напряжения для дома
  • Смеситель на кухню
  • Свет в аквариуме
  • Штробление стен

Схема проводки в деревянном доме своими руками.

Схема разводки электропроводки в деревянном доме

Содержание

  1. Схема проводки в деревянном доме своими руками. Схема разводки электропроводки в деревянном доме
  2. Открытая электропроводка в деревянном доме. №3. Открытая проводка в деревянном доме
  3. Проводка в деревянном доме под гипсокартон. Как установить в деревянном доме проводку под гипсокартоном
  4. Замена проводки в деревянном доме. Схема электропроводки в доме
  5. Видео электрика в деревянном доме. Как делать правильно?

Схема проводки в деревянном доме своими руками. Схема разводки электропроводки в деревянном доме

Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов.

Существуют рекомендации специалистов, которые нужно обязательно соблюдать.

Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.

При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей.

Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами.

Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования.

Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования.

Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт.

Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.

При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов.

Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки.

Кроме того, необходимо предусмотреть подключение заземления и УЗО.

После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.

Открытая электропроводка в деревянном доме. №3. Открытая проводка в деревянном доме

Прокладывать электрические провода внутри деревянных стен не только очень опасно, но и технически сложно. При открытом методе владелец в любой момент может устранить неполадку, так как доступ к проводам всегда открыт, поэтому этот вариант монтажа получил более высокую популярность. Из недостатков называют только неэстетичность ввиду видимости проводов, но сегодня и с этим минусом можно справиться.

Для открытого монтажа проводки в деревянных домах используют:

  • кабель-каналы , или электротехнические короба . Это наиболее удобный и популярный способ. Такие каналы относительно просто монтируются к деревянной поверхности, а если правильно подобрать цвет, то они будут минимально заметными. Производители выпускают короба с цветом и рисунком под разные породы дерева. В плане эстетичности, стоимости и простоты доступа к проводам это лучший вариант, но правильно рассчитать количество необходимых элементов, поворотов, углов и заглушек не всегда легко;
  • электротехнический плинтус – самый современный вариант, позволяющий достичь максимально эстетичных результатов. В нем предусмотрены фиксаторы жил;
  • ролики для изоляции . Это небольшие керамические элементы, которые монтируются на поверхности и удерживают проводку. Все провода будут на виду, поэтому в плане эстетики вариант не самый лучший, но зато позволяет создать интерьер в стиле ретро . Подобный способ монтажа используют обычно в домах, построенных из оцилиндрованного бревна;
  • специальные скобы . Это самый дешевый и простой вариант, но внешне выглядит не очень;
  • металлорукав используется для открытой прокладки проводки только в нежилых зданиях, так как помещение становится похожим на производственное. Гофра, как ни старайся, не будет лежать идеально, будет провисать, и, к тому же, собирает пыль.

Проводка в деревянном доме под гипсокартон. Как установить в деревянном доме проводку под гипсокартоном

Монтировать электропроводку под гипсокартоном в деревянном доме проще с помощью медной трубы — ее легче гнуть и присоединять к распределительным, распаечным и монтажным коробкам. Но выбор такого материала значительно увеличивает стоимость электрической внутридомовой сети. Поэтому обычно выбирают стальные трубы, хотя их применение увеличивает продолжительность работ.

Диаметр каждой трубы подбирают так, чтобы суммарное сечение проходящих в ней кабелей и проводов (с учетом всех оболочек) было не более 40% от ее просвета.

Еще до монтажа обрешетки для гипсокартона надо провести трассировку кабельных линий.

Оптимальной считается та, которая имеет минимальное количество углов и поворотов. Трубы и короба по нормам ПУЭ нужны и для того, чтобы хозяин дома (или электрик) мог проводить замену проводки без разборки перегородок, облицовки стен и перекрытий.

Для уменьшения количества поворотов в одной линии используют протяжные распаечные коробки из металла. Они должны быть установлены в местах, обеспечивающих свободный доступ к ним, чтобы не только иметь возможность заменить проводку, но и периодически измерять величину сопротивления оболочек проводов.

Все трубы и металлические коробки (в том числе монтажные для розеток и выключателей) должны иметь надежное механическое соединение между собой. Для медных труб разрешены вальцовые соединения, для стальных — резьбовые. Хотя более надежными считаются пайка или сварка соответственно.

После этого необходимо всю металлическую конструкцию из труб и коробок с помощью проводников подсоединить к зажимам на шине заземления. И провести измерения, чтобы убедиться в непрерывности этой части электрической цепи.

Перед тем как протягивать кабели и провода в трубах, замеряют сопротивление изоляции. Затем в отверстия каждой трубы вставляют пластиковые вкладыши, чтобы не повредить оболочку кабелей и проводов. И с помощью троса осуществляют их протяжку.

После прокладки каждой цепи измерения величины сопротивления изоляции повторяют, чтобы убедиться в ее целостности.

И только после этого приступают к монтажу каркаса и гипсокартона.

Так выглядит прокладка современной электропроводки в деревянном доме под гипсокартон, если ее выполнять в соответствии с требованиями ПУЭ.

Замена проводки в деревянном доме. Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Источник: https://doma-na-veka.ru/stati/shema-elektroprovodki-v-derevyannom-dome-svoimi-rukami-shema-shema-razvodki-elektroprovodki-v

Видео электрика в деревянном доме.

Как делать правильно?

Электропроводка в деревянном доме своими руками

Электропроводка в деревянном доме требует особого подхода в выбору способа монтажа. Все основные требования учитывают сгораемость конструкции строения. Если в домах из пеноблока, ракушки, кирпича в случае воспламенения кабеля сгорит только кабель, то в деревянном может пострадать вся конструкция. Это стены, потолок, или даже все здание целиком.

Лучший способ от этого застраховаться — использовать негорючие кабель-каналы из металла и провода с изоляцией, маркированной индексом «НГ». Конечно, если делать кабель-каналы из толстостенных стальных труб, то этот способ очень дорогостоящий, но можно пойти другим путем:

  1. Сделать электропроводку в деревянном доме полностью наружной, пустив провода поверх внутренней поверхности стен, например, в стиле ретро-проводка.
  2. Использовать жестяные кабель каналы, а не трубчатые. Провода тоже будут на поверхности, а не внутри конструкций.

Мы рассмотрим все способы. Технология с кабель-каналами из тонкого металла, расположенными на внутренней поверхности стен — самая распространенная и доступная в плане цены.

Содержание

  1. Какая электропроводка подходит для деревянного дома
  2. Открытая или скрытая электропроводка в деревянном доме
  3. Нормативные документы
  4. Схема электропроводки в деревянном доме и подготовка проекта
  5. Выбор кабеля и электроустройств
  6. Выбор вводного кабеля и автоматического выключателя на вводе
  7. Электропроводка в деревянном доме своими руками: план проведения работ
  8. Ввод электролинии в дом
  9. Установка распределительного щитка
  10. Электромонтаж распределительных коробок
  11. Установка розеток и выключателей
  12. Установка осветительных приборов
  13. Рекомендуемые видео по теме проводка в деревянном доме

Какая электропроводка подходит для деревянного дома

Электропроводка в деревянном доме может монтироваться либо по открытой, либо по закрытой схеме. Оба способа имеют свои преимущества и могут быть скомбинированы в разных комнатах. Рассмотрим их подробнее.

Открытая или скрытая электропроводка в деревянном доме

Под открытой электропроводкой подразумевают схемы прокладки проводов на поверхности деревянных стен, или даже на некотором расстоянии от них (с помощью специальной фурнитуры создается воздушный промежуток между проводом и стеной). Преимущество открытого способа прокладки — ремонтопригодность и минимальные трудозатраты. Провод идет по поверхности стен и потолков.

Электропроводка в медных трубах в стиле Лофт

Фарфоровая рапредкоробка

Ретро-проводка в светлом стиле



Кроме того, после появления на рынке так называемой ретро-проводки популярность открытого способа прокладки резко возросла. Используются витые провода различных цветов и фарфоровые розетки и выключатели.

Ретро провод витой Винтаж белый 3х2,5

Ретро провод витой Винтаж бежевый 3х1,5

Ретро провод витой Винтаж 3х2,5 коричневый



Открытый способ прокладки остается оптимальным, когда электропроводка в деревянном доме прокладывается по стенам без штукатурки. Например, стена из бруса или оцилиндрованного бревна без утеплительного слоя. На ней можно использовать жестяные кабель-каналы, но смотреться они будут не эстетично, впрочем, дизайнеры предлагают много разных вариантов фурнитуры и можно найти подходящий.

Вот несколько примеров электропроводки в стиле «Лофт»:

Электропроводка в стиле лофт с необычными светильниками

Электропроводка в стиле лофт в медных трубах

Электропроводка в стиле лофт

На видео ниже представлены образцы металлических труб и аксессуаров для полноценного монтажа открытой электропроводки в деревянном доме.

Для скрытой электропроводки в деревянном доме используют:

  • гофрированные металлические трубы;
  • жесткие стальные трубы;
  • кабельные каналы из металла.

Они прокладывается под штукатуркой, под потолком, под полом или перекрытием. Этот способ намного более универсальный, но он требует дополнительных затрат. Конечно, при использовании стальных труб для защиты проводки, затраты повышаются почти вдвое по сравнению с открытой проводкой.

должен производиться максимально качественно, так как любые нарушения очень сложно будет устранить. Необходимо избегать соединения проводов, кроме как в распределительных коробках. Учитывайте, что любое повреждение провода очень сложно будет устранить, как раз из-за того, что он расположен скрыто.

Проводка надежно защищена от линейного растяжения, сильного сдавливания, а также от изломов и проколов.

При случайном возгорании в помещении провода не будут повреждены.

При наличии такой защиты солнечные лучи и атмосферные воздействия не опасны для изоляции кабелей.

При выборе варианта монтажа в металлических трубах резко увеличивается стоимость работ и материалов.

Нормативные документы

Устройство электропроводки в деревянном доме регламентируется тем же нормативным документом, что и для домов с другим материалом стен. Это ПУЭ-7 «Правила устройства электроустановок» и свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

ПУЭ7 7.1.38 — Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* – в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

СП 256.1325800.2016 —15.15 Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые и их следует выполнять кабелями, соответствующими требованиям ГОСТ 31565:

— за подвесными потолками и в пустотах перегородок, выполненных из негорючих (НГ) материалов и группы горючести Г1, электропроводки следует выполнять в соответствующих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах. Допускается при прокладке кабелей применять металлические погонажные электромонтажные изделия (трубы, короба, лотки и т.д.), а также прокладку отдельных кабелей на скобах;

— за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г2, электропроводки следует выполнять в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;

— за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г3 и Г4, электропроводки следует выполнять в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;

— электропроводка должна быть сменяемой.

где,

  • Г2 — умеренногорючие материалы, продолжительность самостоятельного горения не более 30 секунд;
  • Г3 — нормальногорючие материалы, продолжительность самостоятельного горения не более 300 секунд;
  • Г4,— сильногорючие материалы, продолжительность самостоятельного горения более 300 секунд.

Рекомендую посмотреть видео ниже о том, как надо и как не надо делать электропроводку в деревянном доме.

Также Вам необходимо выполнить несколько следующих основных пунктов:

  1. Использование только медных проводов, алюминиевые полностью исключаются. Их нельзя применять ни в каких жилых помещениях.
  2. Проход через стену делается только во втулках, а не просто просверливанием.
  3. Провод прокладывается только горизонтально и только вертикально, наклонные кабельные линии не допускаются.
  4. Соединения проводов — только в монтажных коробках методом опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) предусмотренными ПУЭ-7 пункт 2.1.21, скрутки не допускаются.
  5. Разветвительные коробки утапливаются в строительных конструкциях, например, в стенах (за исключением способов открытой прокладки).
  6. Сечение кабеля подбирается на не менее чем 5,5 кВт на дом без электрической плиты. Для электроплиты делается отдельная проводка.
  7. Любые участки проводов и кабелей не должны испытывать механической нагрузки.

Схема электропроводки в деревянном доме и подготовка проекта

Оптимально придерживаться типовой схемы прокладки электропроводки, когда устанавливается один щит для учета электроэнергии и в нем же ставятся автоматические выключатели, устройства защитного отключения и другие приборы по необходимости. Схема электропроводки в деревянном доме не должна быть усложнена.

Монтажная схема электропроводки с привязкой к планировке дома

Учитывайте, что из-за необходимости защиты (несгораемые трубы для проводов, кабель каналы), каждый метр электропроводки обходится дороже. Провода прокладывают в кабель-каналах из несгораемых материалов. При этом сама схема прокладки никак не меняется. Используются все те же маршруты, горизонтальные и вертикальные линии, как и в домах с несгораемыми стенами и квартирах.

Электрическая схема электропроводки

Составляется технический проект подключения электроснабжения дома с детальной проработкой всех узлов. Это недорогая процедура, так как проект электрики создается по типовым решениям. Никакие узлы не требуется разрабатывать заново. Сейчас, с повсеместным распространением компьютерных программ, составление полного пакета проектной документации стоит недорого.

Выбор кабеля и электроустройств

Оптимальным вариантом для монтажа скрытой электропроводки будет кабель ВВГ с приставкой НГ в изоляции. Это точно такой же вариант, как и для всех остальных жилых помещений со стенами из любых материалов. На фото справа показан кабель ВВГ-Пнг 3х2,5 (плоский с медными жилами)

Если же принято решение проводить монтаж электропроводки в деревянном доме своими руками, то учитывайте, что даже для маломощных потребителях (например LED-свет) сечение провода для освещения не должно быть меньше 0,9 мм.

Таблица выбора сечений токопроводящих жил кабелей с резиновой и поливинилхлоридной изоляцией
Сечение медной
токопроводящей
жилы,
мм.кв.
Диаметр
жилы,
мм
Медные жилы проводов и кабелей
Напряжение, 220 ВНапряжение, 380 В
Ток, АМощность, кВтТок, АМощность, кВт
11,12153,0145,0
1,51,38183,3155,4
2,01,59234,8196,9
2,51,78255,2217,6
4,02,26326,7279,7
6,02,76408,43412,3
10,03,575511,55018
16,04,518016,77025,3
25,05,6410020,98530,7
35,06,6812526,110036,1

Если вы решили выполнять монтаж открытой электропроводки, то нужно использовать специальный провод. Идеальный вариант — ретро-провод с тканевой оплеткой.

Витой ретро-провод Винтаж белый Lindas

Витой провод ретро в текстильной оболочке

Учитывайте, что светлые провода в тканевой оплетке выглядят красиво, но очень непрактичны. Их изоляция впитывает пыль, темнеет и портится мухами. Лучше сделать выбор в пользу темной оплетки.

В комнатах с детьми и на кухне лучше отказаться от витого провода и использовать обычный, но с прокладкой открытым способом с защитой специальными аксессуарами. Это наружный корпус для кабеля из оцинкованного профиля.

Используя профили с порошковой окраской любого цвета, можно хорошо вписать электропроводку в интерьер. Очень хороший вариант — окраска под дерево. Тогда такой короб не будет слишком сильно выделяться на стене, или на потолке, особенно, если его подобрать в тон.

Выбор вводного кабеля и автоматического выключателя на вводе



Ввод в дом делается самонесущим изолированным проводом с изоляцией с компонентами защиты от ультрафиолета. Выбор вводного кабеля и автоматики определяется мощностью. Провод СИП 4х16 для наружной прокладки с изоляцией черного цвета пригоден для всех климатических зон.

Используется стандартный набор щитового оборудования: УЗО и автоматы для защиты отдельных линий. Например, линия электроплиты защищается отдельным автоматом. Также УЗО желательно использовать несколько, чтобы получить максимальную защиту.

Электропроводка в деревянном доме своими руками: план проведения работ

  1. Составление проекта, сметы (проектно-сметной документации). Поскольку электропроводка в частном доме делается своими руками, нет никакой необходимости именно составлять документацию по всем правилам. Просто делается общий примерный план с использованием типовых узлов, по образцам имеющихся по правилам ПУЭ. Смета обычно записывается в тетради с указанием количества проводов, фурнитуры и щитового оборудования.
  2. Выполнение наружной разводки, установка внешнего щитка с прибором учета, но без его подключения.
  3. Прокладка основных кабельных линий по стенам и потолку:
  4. Установка распределительных коробок, розеток и выключателей.
  5. Установка распределительного щита, монтаж щитового оборудования в нем.
  6. Подключение всех соединений во внутреннем и внешнем контуре, но без подключения к току.
  7. Заключительная проверка, подключение к сети.

Если проводка в деревянном доме делается впервые на новом участке, то в этом списке появляется дополнительный пункт — подключение объекта с пломбированием счетчика инспекторами энергосбыта. Поскольку, этот этап не делается самостоятельно, то его описывать не нужно. Просто подаются соответствующие документы на подключение жилого дома, и вносится оплата.

Ввод электролинии в дом

При подводке электропитания к каркасным домам применяется самонесущий провод СИП. Для обычного ввода, как правило, достаточно провода с сечением токовых жил 16 мм2.

Установка распределительного щитка

В деревянном доме применяется точно такой же распределительный щиток, как и в домах с любым другим материалом стен, но обязательно металлический, а не пластиковый. В нем устанавливаются устройства защиты электрических линий с разделением по освещению, розеткам и целевому назначению. Наиболее чувствительное УЗО устанавливается в ванную комнату и на линию питания садового электроинструмента.

Электрощит в деревянном доме

Электрический щит в деревянном доме

Пример установки электрощита в деревянном доме

К щиту подводится . О том, как его сделать, подробно рассказано в на нашем сайте. Кроме того, в настоящее время широко применяются комплекты модульно-штыревого заземления, которые можно смонтировать легко и просто своими руками. Об этом заземляющем устройстве Вы можете прочитать в .

Электромонтаж распределительных коробок

При монтаже скрытым способом распределительные коробки должны быть доступны для обслуживания. Если вы используете открытый способ прокладки электропроводки, то распределительные коробки удобнее монтировать на поверхности стен.

В открытом способе коробка крепится с помощью коротких саморезов. Для открытой установки годятся только специальные коробки, предназначенные производителем для этого. Нельзя как открытую ставить коробку, предназначенную для монтажа в штукатурке.

Монтаж трубной проводки и вариант установки распределительной коробки показаны на видео ниже.

Установка розеток и выключателей

На деревянной стене устанавливаются только те розетки, которые имеют специальное крепление на плоской поверхности, чтобы под них не пришлось долбить гнездо. Опять же, интересен вариант ретро-проводки. Схема электропроводки в деревянном доме учитывает стандартное расположение розеток на высоте не выше уровня пояса и с количеством 2-4 шт на комнату.

Технология качественного монтажа розеток и выключателей хорошо показана в видео, представленном ниже.

Установка осветительных приборов

К настенным и потолочным осветительным приборам подводятся кабельные линии с защитой их металлической трубой скрыто или коробом. Светодиодные светильники оптимально подходят для деревянных домов, благодаря тому, что почти не нагреваются. Если потолок деревянный, то, опять же, оптимально использовать кабель-канал под дерево.

В деревянных домах часто встречаются гипсокартонные потолки. В этом случае провод к осветительным приборам подводится по стандартной схеме: между конструкционным дощатым потолком и подвесным, только на него обязательно одевается гофрированная металлическая труба. Вне зависимости от мощности светильника сечение провода не должно быть меньше 0,9 мм.

Электропроводка в деревянном доме делается не сложнее, чем в обычном. Необходимо только учитывать все нормы и правила. Следите за обновлениями нашего сайта, чтобы не пропустить интересные статьи с практическими советами по бытовой электрике и другим темам.

Рекомендуемые видео по теме проводка в деревянном доме

Правильный монтаж проводки в доме из бруса на видео.

И еще одно видео о правилах монтажа.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.



Правильный монтаж проводки в деревянном доме

Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.

Основные требования

К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.

Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.

При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.

Варианты прокладки

Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.

Открытый (наружный) метод

В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.

Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.

Скрытый метод

Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.

Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.

Кабель-каналы

В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.

Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.

Порядок действий при монтаже

Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:

  1. Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т.д.
  2. Сверление отверстий – для каналов и электроустановочных изделий.
  3. Сборка вводного защитного электрощита и электросчетчика.
  4. Прокладывание и соединение проводов – на пайки или клеммы.
  5. Установка розеток и выключателей.
  6. Проверка изоляции и всей системы (на короткие замыкания).

Эта инструкция является стандартной, т.е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.

Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.

Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.

И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.

Ввод в эксплуатацию

Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.

Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.

Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.

Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.

Правила безопасности

Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:

  • жилы соединяются некачественно: в результате контакты начинают нагреваться.
  • металлические гильзы и распределительные коробки не используются.
  • используются кабели, не соответствующие требованиям.
  • медные и алюминиевые провода применяются одновременно: соединять их нельзя.
  • сечения жил и параметры защитных приборов подбираются неправильно.
  • при прокладке проводов за декором используется пластиковая гофра.

Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.

Заключение

Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.

Электропроводка в бревенчатых хижинах — все, что вам нужно знать

Электропроводка в бревенчатых хижинах требует некоторых приемов, чтобы безопасно и эффективно провести электрический провод в нужном месте. Это не так просто, как проложить электропроводку в доме с каркасом из бревен, но и не так сложно, как вы думаете, научиться прокладывать электропроводку в бревенчатом доме.

В доме с деревянным каркасом, построенном с использованием шпилек для обрамления стен, даже если был установлен бревенчатый сайдинг, между стойками, естественно, есть много промежутков, где можно проложить проводку.

Но при проводке бревенчатых хижин вы имеете дело с бревнами и бревнами из цельного дерева, поэтому вам нужно создать пустые области (называемые канавками) для этих проводов.

Как подключить электропроводку к бревенчатому дому

Изучение электропроводки бревенчатого дома включает в себя понимание различных способов, необходимых для решения основных задач: вырезать места для розеток и распределительных коробок в бревенчатых стенах

  • Как подключить потолочные вентиляторы в больших комнатах
  • Как обращаться с проводкой во внутренних стенах бревенчатых домов
  • Установка наружных розеток на бревенчатых стенах
  • Выключатели для освещения и вентиляторов

    Первое, что нужно понять, это то, что даже если вы строите прочный бревенчатый дом, есть некоторые естественные погони уже. Когда вы создаете дверной проем в бревенчатой ​​хижине, вы будете строить дверной упор, чтобы удерживать дверь, которая будет установлена.

    Этот дверной косяк обычно изготавливается из пиломатериалов размером 2 x 6 дюймов, 2 x 8 дюймов или 2 x 10 дюймов – в зависимости от толщины ваших бревен – и представляет собой просто раму, установленную внутри бревенчатой ​​стены для крепления двери. .

    Вы можете разделить дверные доски, чтобы оставить отверстие посередине для прокладки кабеля. Другой вариант — использовать компактный фрезер, чтобы вырезать канал для провода в задней части дверных упоров или на торцах бревен, прежде чем устанавливать упоры.

    Третий способ заключается в том, чтобы вставить проволочную канавку в переднюю часть дверных упоров, как показано на рисунке. Это будет покрыто установкой двери и обрезкой позже.

    Этот метод скрытой проводки особенно удобен при прокладке проводки в бревенчатых хижинах, поскольку для каждой двери требуется по крайней мере один выключатель для включения света при входе в комнату.

    Оконные проемы, встроенные в оконные проемы, работают аналогичным образом, обеспечивая естественную канавку для проводки бревенчатых хижин. Опять же, при необходимости вы можете вырезать канал или проложить провода с помощью фрезера или стамески в концах бревна или в задней части оконного косяка.

    Кухонное окно может быть хорошим местом для прокладки проводки для выключателя верхнего освещения над раковиной или плитой.

    Рыболовная насадка размером 3/4″x 54 дюйма

    Чтобы протянуть электрический провод от кабельной канавки вокруг двери или окна к выключателю света, вы можете использовать рыбку размером 3/4″ x 54 дюйма. сверло, чтобы перед установкой двери или окна просверлить отверстие под углом так, чтобы оно вышло из бревенчатой ​​стены в том месте, где вы будете устанавливать распределительную коробку.

    Это отверстие будет там, где вы вырежете полость в бревне для установки распределительной коробки.

    Электрические розетки в бревенчатых домиках

    Обычно мы строим бревенчатые домики, используя бревенчатый стиль, известный как D-образные бревна размером 6 x 8 дюймов, то есть бревна толщиной 6 дюймов и высотой 8 дюймов. Чтобы обеспечить основную электропроводку для розеток в каждой комнате, мы начинаем с укладки двух рядов бревен, прикрепленных к подоконнику и друг к другу с помощью креплений для бревен, таких как шурупы для бревен.

    Затем мы обходим периметр и точно отмечаем на черновом полу местонахождение каждой электрической розетки, следя за тем, чтобы каждые 12 футов выполнялись требования к электрической розетке.

    Мы возвращаемся назад и просверливаем вертикальный желоб для проводки через два начальных бревна, составляющих нижние ряды в каждом месте выхода, используя сверло размером не менее 1 x 17 дюймов в мощной электродрели.

    Корабельный бур IRWIN, трубчатое долото, 1 дюйм x 17 дюймов…

    Электрическая дрель DEWALT, пистолетная рукоятка, 1/2 дюйма,…

    Если кабина построена с подвалом или подвальным помещением, мы просто просверливаем прямо вниз через оба бревна и выходим через нижнюю часть пола, пороговую пластину. , балка обода или ферма пола. Возьмите отрезок арматуры и убедитесь, что отверстие чистое и не содержит древесной стружки, чтобы потом через него можно было легко провести электрический кабель.

    Отмечаем центр стороны второго бревна, где просверлили отверстие, чтобы в дальнейшем электрик мог отметить расположение розетки и вырезать место для коробки в середине второго бревна .

    Он знает, что попадет в отверстие диаметром 1 дюйм, которое мы предоставили, и сможет протянуть провод через отверстие в подвал или подполье.

    Если мы строим бревенчатый домик на плите, мы просверлим отверстие в центре второго бревна вверху под углом, где оно будет выходить в нижней части 2 дюйма внутренней части самого нижнего бревна, рядом с основанием. -пол.

    Позже он будет закрыт отделкой и позволит электрику провести электропроводку под полом между шпалами, уложенными на плите, или в канале, прорезанном в плите порога.

    Для этого типа загона требуется металлическая пластина позади обшивки основания, установленная для защиты проволоки от ударов гвоздями, вбитыми в обшивку.

    Врезка розеток и распределительных коробок

    Вы или ваш электрик можете использовать обычные оптоволоконные или пластиковые коробки Romex и врезать их в торец бревна, где вы отметили их местоположение, используя 2-1/8-дюймовое сверло с самоподачей для сверления на всю ширину коробки за один проход. Используйте маленькие биты и острую стамеску для углов.

    Другой вариант — использовать острые сверла на 5/8″ или 3/4 » и просверлить четыре угла вырезанной коробки. Просверлите эти отверстия примерно на дюйм глубже, чем глубина коробки. Затем вы можете соединить отверстия, обрезав контур коробки с помощью сабельной пилы, и вытолкнуть деревянную заглушку.

    Еще лучшая идея для электропроводки бревенчатых хижин – создать шаблон для вырезов в розетке и распределительной коробке. Используйте кусок фанеры с отверстием, вырезанным в центре, чтобы соответствовать размеру коробки для каждого размера электрической коробки, которую вы будете использовать.

    Сделайте кусок фанеры достаточно длинным, чтобы он лежал на полу, и он определит для вас правильную высоту ящика. Это гарантирует, что все ваши розетки будут на одной высоте.

    Использование этого шаблона с фрезером позволит сделать самые чистые отверстия с наименьшими трудностями, но вам понадобится фрезер с ДЛИННОЙ прямой режущей насадкой 1/2 дюйма и набором направляющих втулок 1/2 дюйма. Прикрепите шаблон к стене парой шурупов, которые вы сможете выкрутить позже.

    Электропроводка срубов для потолочных вентиляторов

    Потолочные вентиляторы – отличное дополнение к бревенчатым домам. Чтобы подключить проводку к вентиляторам, часто требуется проложить провод управления вентилятором вверх от дверного проема, где расположен переключатель.

    Проще всего просверлить два или три бревна над дверным проемом прямо вверх и в пространство между стропилами. Затем вы можете проложить провода вдоль стропил, как в каркасном доме, и спуститься с потолка с шипами в угловую коробку, где установлен потолочный вентилятор или светильник.

    Если у вас сплошные балки крыши, вы можете вырезать канал для проводки в верхней части стропил с помощью фрезера. Если вы используете структурно-изолированные панели или SIP-панели для крыши кабины, их можно заказать со встроенными в панель отверстиями для проводки.

    Другим вариантом является использование полых балок из искусственного дерева, закрывающих установленную проводку. Очевидно, что они носят только декоративный характер и не являются структурно прочными.

    Ekena Millwork BMPC3C0120X080X096PE 3-Сторонн…

    American Pro Decor 8 дюймов x 5-1/8 дюймов x 13 футов….

    Распродажа

    Ekena Millwork BMRW3C0040X040X096PP 3-Сторонн…

    Напольные розетки

    Недостаточно используемым ресурсом для добавления доступа к электроэнергии в бревенчатых домах является использование напольных розеток. вторжение в пространство сведено к минимуму. Они часто используются для лофтов, где могут потребоваться розетки на внешних краях лофта, вдали от стены.

    Вы можете выбрать напольные розетки с защитой от несанкционированного доступа с откидными крышками, которые устанавливаются заподлицо с полом, или розетки выдвижного типа, которые можно использовать на деревянных или цементных полах.

    Orbit Industries FLB-D-SS Напольный флип-тип с…

    Orbit Industries FLBPU-DU-R-BR Круглый выдвижной напольный…

    Комплект напольной коробки Thomas & Betts E971FBDI-2…

    Еще одним вариантом является вставная напольная коробка с цельной латунной крышкой. Эта простая модернизация требует, чтобы вы только просверлили отверстие и вставили выход в пол. Он даже поставляется с собственной кольцевой пилой для легкой установки.

    Внутренние стены хижины

    Часто внутренние стены бревенчатых домов строятся с обычным каркасом и покрываются шпунтом, чтобы соответствовать цельным бревенчатым стенам.

    В этом случае вы можете провести электропроводку через отсеки для стоек обычным способом, просверливая каждую стойку и обеспечивая правильное расстояние от лицевой стороны, чтобы гвозди и шурупы, используемые для крепления панелей T&G, не могли проникнуть в провод.

    Если вы строите внутренние стены из цельного бревна, вам нужно будет использовать те же методы, что и для наружных стен: при необходимости просверлить проволочные дорожки и просверлить отверстия через каждые два ряда, а при необходимости вырезать горизонтальные каналы с помощью фрезера или пилы. .

    Внешние розетки в бревенчатых стенах

    Нам нравится предоставлять несколько внешних розеток GFCI, чтобы упростить подключение газонного оборудования или удобств на террасе. Подумайте о том, чтобы добавить специальную коммутируемую розетку высоко под карнизом для внешнего праздничного освещения.

    Бревенчатые домики идеально подходят для больших наружных помещений, таких как террасы и веранды, и здесь особенно важно предусмотреть выходы наружу. Для летних кухонь может потребоваться собственное электроснабжение.

    Простой способ обеспечить электропитание снаружи — расположить внешние розетки прямо напротив внутренних, чтобы можно было разделить отверстия для проводки в бревенчатых стенах или саму цепь проводки.

    Обязательно сместите и надлежащим образом изолируйте пространство между выпускными коробками, чтобы не было потерь тепла через просверленный зазор.

    Как видите, проводка в бревенчатых домиках требует лишь нескольких специальных приемов, которые помогут проложить провод там, где он нужен, и пройти сквозь массивные бревенчатые стены. Когда все будет готово, вы не сможете сказать, где проходят провода.

    Другие страницы дизайна бревенчатых домов:

    Варианты кровли хижины Ваш выбор кровли бревенчатой ​​хижины повлияет на ваш бюджет и удовольствие от вашей хижины в долгосрочной перспективе.

    REScheck: торговые хитрости REScheck — это программное обеспечение, предназначенное для проведения анализа соответствия энергопотреблению, необходимого для получения разрешений на строительство.

    Школа строительства бревенчатых домов Изучите практические способы создания своей мечты в школе строительства бревенчатых домов.

    Советы по проектированию бревенчатой ​​хижины Советы по проектированию бревенчатой ​​хижины, которые помогут вам сэкономить деньги.

    Старение на месте Идеи для вашей бревенчатой ​​хижины По мере того, как люди становятся старше, становится все более важным оставаться в своем собственном доме, и дизайн старения на месте может этому способствовать.

    Электропроводка в деревянном доме своими руками

    Чаще всего деревянные дома возводят на дачных участках. Преимуществом этих зданий являются низкие материальные затраты на строительство и высокая скорость возведения. Основным недостатком такого решения является высокая вероятность возгорания при возникновении аварийной ситуации в электропроводке. В результате искрения и коротких замыканий легко загораются стены и потолок. Отсюда высокие требования к прокладке кабеля в конструкциях с горючими поверхностями в ПУЭ и других НТД. Поэтому давайте разбираться, как должна быть безопасно проведена электропроводка в деревянном доме, согласно ГОСТам и ПУЭ.

    • Требования
    • Основной процесс
    • Создание схемы
    • Прокладка линии с улицы в помещение
    • Прокладка кабелей в помещениях
    • Проводное соединение
    • Подключение розеток и выключателей
    • Электрическая панель в сборе

    Требования

    Требования к электропроводке АТ ПУЭ для различных сооружений указаны в главе 2. 1 (пп. 2.1.31-2.1.51), таблице 2.1.3 и главе 7. При строительстве каркасных зданий руководствуются более поздним документом СП 31-105-2002.

    Итак, основные требования к монтажу электропроводки в деревянном доме:

    1. Проводники должны быть изолированы из негорючего или негорючего материала, на практике используется NYM или ВВГнг-LS.
    2. Жилы должны быть медными.
    3. Преимущество рекомендуется отдавать проводке открытой проводки в деревянном доме, подробнее см. табл. 2.1.3 ПУЭ.
    4. Скрытая электропроводка в деревянном доме возможна (по той же табл. 2.1.3 ПУЭ), но если она защищена со всех сторон несгораемым материалом (гипс, алебастр, металлические трубы), однако именно этот вопрос вызывает большинство споров и недоумений. Использование металлорукава или ПВХ гофры в деревянном доме запрещено, так как они не обладают способностью локализации в случае пожара.
    5. Правильно провести расчет сечения токопроводящих жил кабеля. Толщину сердечника рекомендуем выбирать с запасом по току 30% (лучше больше, чем меньше, но без фанатизма).
    6. Согласно нормам и стандартам, строительство деревянного дома требует наличия заземления, систем TN-C-S или TN-S, а линии должны быть защищены такими устройствами, как автоматический выключатель и УЗО или дупольный пистолет.
    7. Если у Вас деревянный дом каркасной постройки, то по вышеуказанному СП можно прокладывать скрытую проводку в полостях, заполненных утеплителем и т.д.

    Важно! Скрытая проводка – это не только проводка в воротах под штукатуркой, но и проводка в пустотах конструкций, закрытых подвесными потолками и облицовкой.

    Основной процесс

    Основной процесс подключения не сложный. Все, что нужно – это сделать схему электропроводки в деревянном доме, закупить все комплектующие, провести подготовительные работы и монтаж.

    После этих операций готовая линия согласовывается с Госэнергонадзором, и если нет замечаний, в течение 5 дней вас подключат к электросети.

    Создание схемы

    На специальной схеме электропроводки отмечается точное расположение всех элементов (от розетки до электросчетчика), проход кабеля по деревянному дому. Также на проекте необходимо указать точное расстояние проводки возле дверных проемов, потолка, пола.

    В качестве заготовки для схемы рекомендуем использовать план дома, так как в этом документе соблюдаются точные размеры комнат, дверных проемов, окон.

    При составлении схемы электропроводки используйте следующие правила и советы:

    1. Распределительный щит устанавливается в коридоре. Высота щита должна быть такой, чтобы до него не доставали дети (примерно 1,5 м над землей).
    2. Розетки
    3. , как правило, устанавливаются на любой высоте от пола (ГОСТ, СНиП и ПУЭ этот момент не обсуждают). Предварительно распланируйте мебель и бытовую технику, чтобы знать, где вам нужно установить розетку (иначе после ремонта вам придется покупать удлинители).
    4. Рекомендуемая высота установки выключателей 80 и 150 см. Все выключатели в доме должны быть на одной высоте (из эстетических соображений). При входе в помещение изделие следует класть со стороны дверной ручки.
    5. Линия может проходить как внизу (20 см от пола), так и вверху стены (20 см от потолка), причем строго вертикально и строго горизонтально. Поворот гусеницы под прямым углом.
    6. На основании готовой схемы необходимо рассчитать точное количество элементов, затем приобрести их и приступить к монтажу электропроводки в деревянном доме.

    Прокладка линии от улицы до помещения

    Существует 2 способа прокладки наружного кабеля: воздушный и подземный.

    Первый вариант дешевле, но в то же время чаще подвержен авариям (линии электропередач могут быть повреждены сильными порывами ветра или падением дерева на столб). Также возможна установка воздушной проводки, если расстояние до объекта не более 25 метров. Если дистанция до дома деревянная, то придется самостоятельно устанавливать промежуточную опору (еще один столб), которая может заметно «бить по карману».

    Подземная прокладка кабеля более трудоемкое и дорогостоящее мероприятие, но в то же время обеспечит долгий срок службы вашей проводки.

    О том, как подключить электричество к участку, мы рассказали в отдельной статье, которую рекомендуем прочитать!

    Прокладка кабеля в помещениях

    Чаще всего в деревянном доме проводится открытая проводка. Существует несколько способов монтажа проводки, а именно: в швеллерах, в гофре, на специальных изоляторах (роликах) или в электрический плинтус. На фото представлены все варианты, поэтому вы можете сразу сравнить их между собой.

    Кабель-каналы — Удобный вариант для проводки, легко крепятся, но при правильном подходе не портят, а дополняют интерьер деревянного дома. Кстати, есть каналы с раскраской «под дерево».

    Преимущество электропроводки в плинтусе в том, что вы уменьшаете количество кабель-каналов на стенах, тем самым прячете проводку от глаз. Этот вариант также снижает вероятность механического повреждения линии, а если разместить розетки на высоте 15-20 сантиметров над уровнем пола, то проводка будет практически незаметна.

    При этом выключатели можно установить на нужной высоте, проложив провод в нише дверного проема, за кожухом в металлической трубе. Тогда проводку вообще не будет видно. Таким образом, вы выполните требования ПУЭ и ваш интерьер не пострадает.

    Хорошо соответствует ПУЭ «Ретро проводка». То есть нужен витой шнур и керамические ролики (изоляторы). Это старинный вариант интерьера. Но ретро-провод неоправданно дорог, а необходимость покупки зажимов и прочих аксессуаров только увеличит смету.

    Рекомендуем ознакомиться с данной видеоинструкцией, которая наглядно покажет вам все нюансы монтажных работ:

    Подключение проводов

    В местах разветвления кабеля к розеткам и выключателям, а также в местах соединения двух жил необходимо установить распределительные коробки. Эти изделия используются для крепления нескольких контактов и их защиты.

    Основные способы подключения проводов в распределительной коробке:

    • соединение с помощью ваг;
    • соединение
    • с сизым;
    • опрессовка с гильзами;
    • сварка
    • ;
    • пайка
    • .

    Важно! Соединение проводов со скруткой Запрещено в любых конструкциях, так как со временем контакт ослабевает и начинает греться.

    При монтаже электропроводки в деревянном доме по ПУЭ, там сразу написано о запрете на скрутку:

    ПУЭ 2. 1.21. Соединение, разветвление и заделку жил проводов и кабелей следует осуществлять опрессовкой, сваркой, пайкой или зажимом (винтом, болтом и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

    СИЗ представляют собой изолирующие колпачки, наматываемые на жгут проводов. Они недорогие и очень практичные. Достаточно зачистить изоляцию на 2-3 см, а оголенные контакты скрутить между собой, после чего накрутить колпачок. О том, как соединить провода с серым читайте в статье, на которую мы ссылались.

    Соединение клеммной колодки WAGO достаточно надежно. Но имейте в виду, что их лучше использовать в не слишком мощных соединениях. При монтаже обращайте внимание на номинальный ток клеммной колодки и не используйте подделки. Подключение мощных приборов, таких как бойлеры, посудомоечные машины и бойлеры, следует производить винтовыми клеммниками, гильзами, сваркой или пайкой, а еще лучше проложить сплошной провод от щитка.

    Гильзы, сварка или пайка – лучшие из перечисленных вариантов при монтаже проводки в деревянных домах. О том, как обжимать провода гильзами, читайте в нашей статье.

    Также на сайте есть отдельные публикации о проволоке для пайки и сварки:

    • https://electroexp.com/ru/uchimsya-payat-provoda-rassmotrenie-vsex-nyuansov-pajki.html
    • https://electroexp.com/ru/svarka-mednyx-i-alyuminievyx-provodov.html

    Подключение розеток и выключателей

    После завершения всей электропроводки необходимо установить выключатели и розетки. Рекомендуем использовать все электроустановочные изделия в исполнении под дерево. Разница в стоимости может и не существенная, но в интерьере они будут смотреться лучше, также можно обратить внимание на линейку Розетки и выключатели Schneider Electric и Legrand. Изделия этих производителей впишутся в любой интерьер.

    Монтаж электрощита

    Важно правильно подобрать сечение кабеля и проложить кабельные линии, но это не будет означать, что ваша проводка в деревянном доме безопасна. Нужно правильно подобрать защиту — автоматы, дифавтоматы, УЗО, реле напряжения И так далее. Это сэкономит затраты на ремонт в случае аварийной ситуации, а также защитит вас и ваш дом.

    При повреждении изоляции кабелей грызунами сработает защита и не возникнет пожар.

    Поэтому необходимо разделить проводку на группы:

    1. Освещение
    2. Розетки
    3. Мощная бытовая техника

    Обязательно защитите эти группы с помощью отдельных машин и УЗО. УЗО необходимо устанавливать на цепи, от которых запитаны водонагреватель, электробойлер, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся во влажных помещениях.

    Затем для кабеля с сечением жил 1,5 кв. мм (цепь освещения) выбирайте автомат на номинальный ток 6-10 ампер, а на 2,5 кв. мм — 16 ампер.

    Групповые УЗО к розеткам или отдельным потребителям должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а суммарное УЗО, его еще называют вводным или пожаробезопасным, выбирают с током утечки больше групповых , например 100-300 мА.

    Также на вводе иногда устанавливают селективное УЗО — оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше тока автомата, которым защищается эта группа, то есть АВ на 10А — УЗО на 16А, АВ на 16А — УЗО на 25А.

    Схема сборки однофазного щитка в деревянном доме:

    Если вы провели на участке 3 фазы, схема распределительного щита может выглядеть так:

    После завершения разводки и установки щита собран, рекомендуем вызвать электрика, чтобы он все проверил и, возможно, устранил явные ошибки. Далее необходимо пройти приемо-сдаточные испытания, получить Акт о допуске на подключение к сети, а также вызвать представителя РЭС для опечатывания счетчика и автомата вскрытия.

    Вот и вся пошаговая инструкция, подробно объясняющая, как сделать электропроводку в деревянном доме своими руками. Обязательно выполнение электромонтажа в соответствии с ПУЭ и другими существующими нормами. Они спроектированы и собраны с учетом большого количества аварий, которых можно было бы избежать, просто следуя правилам. Надеемся, что предоставленные советы и схемы помогли вам провести электромонтаж самостоятельно или хотя бы сэкономить на некоторых этапах монтажа.

    Рекомендуем также прочитать статью: Отопление деревянного дома электричеством!

    Опубликовано: Обновлено: 28.02.2019 5 комментариев

    Как провести электропроводку в деревянном доме

    Древесина достаточно популярный и экологически чистый материал, именно поэтому деревянные дома востребованы в современном строительстве. В конце оборудования деревянного дома следует процесс монтажа системы электроснабжения. Поскольку дерево неустойчиво перед пожаром, электропроводка должна обеспечивать полную безопасность жителей дома от пожара. О том, как правильно сделать электропроводку в деревянном доме, пойдет речь далее.

    Требования к электропроводке в деревянном доме

    Первое важнейшее требование к электропроводке, прокладываемой в любом доме, это ее безопасность. Для этого необходимо правильно подобрать все провода, которые смогут выдержать возложенную на них нагрузку. При этом запас хода должен быть не менее тридцати процентов.

    Провода, проложенные в доме, должны иметь специальное покрытие, стойкое к возгоранию и механическим повреждениям. Для повышения эстетической привлекательности помещения рекомендуется спрятать электропроводку, но таким образом, чтобы при необходимости иметь к ней постоянный доступ.

    В процессе монтажа электропроводки обратите внимание на способы соединения проводов из меди и алюминия. Чтобы не нарушать правила пожарной безопасности, рекомендуется устанавливать устройства защитного отключения, которые при скачках напряжения или высоком напряжении будут отключать питание.

    Еще одним требованием является строительство отдельной ветки с повышенным запасом хода. К нему будут подключаться приборы, требующие особой мощности, например, духовка.

    Все элементы проводки рекомендуется устанавливать в специальные гофры, которые продаются в любых магазинах электроники. Их выбор и свойства зависят от толщины проводов и материала их покрытия. Например, для стандартной бытовой сети будет достаточно гофры с пластиком.

    При прокладке проводов через строительные конструкции для них должны быть устроены специальные отверстия. В этом случае после монтажа кабеля образовавшиеся зазоры герметизируют с помощью легкоудаляемых негорючих составов. Для приготовления такого состава отлично подойдет смесь песка и цемента в соотношении десять к одному, кроме того, возможно использование глины, шпаклевки или штукатурки.

    Необходимо заделывать проходной проход по всей его площади, во избежание проникновения лишней влаги или газов в помещение.

    Монтаж электропроводки производится при температуре воздуха не выше отметки -16 градусов.

    Выбирайте провода с изоляционными характеристиками и кабели с защитной оболочкой и с медными жилами. Сечение кабеля, обеспечивающего подключение к сети, должно быть не менее 0,25 см на 1 м², а для кабеля, отвечающего за освещение, будет достаточно 0,15 см на 1 м².

    Основные виды электропроводки в деревянном доме

    Существует два способа монтажа электропроводки в деревянном доме:

    • открыт;
    • закрыто.

    Схема электропроводки в деревянном доме открытого типа подразумевает значительное упрощение ремонта и доступа к проводам, так как они расположены непосредственно на поверхности стен. Это конечно преимущество такой проводки.

    Основным недостатком открытой проводки является неэстетичный вид помещения, в котором она проложена.

    Данная схема электропроводки используется в помещениях с повышенной влажностью, так как именно в них может произойти короткое замыкание при попадании влаги или конденсата на поверхность электроприборов.

    Существует несколько вариантов открытой проводки. Возможна установка непосредственно на стену, в пластиковые трубы, в плинтусное пространство или в специальные каналы для проводки.

    Материалы для изготовления такой конструкции негорючие, обладают электроизоляционными свойствами. Эти кабели бывают различных конфигураций, сечений и форм. В соответствии с цветом они делятся на:

    • коричневые;
    • светло-коричневый;
    • белый.

    При прокладке проводов под плинтусом не допускается соединение между собой проводов, выполняющих осветительные, слаботочные и силовые функции. Чтобы коммуникации не перегревали цоколь, пространство должно быть заполнено не более чем на 65%. В противном случае возникновения короткого замыкания из-за перегрева не избежать.

    В процессе монтажа открытой электропроводки в деревянном доме высота прокладки коммуникаций определяется лицом, выполняющим работы, так как она не нормируется.

    Следите за тем, чтобы плинтусы и швеллеры плотно прилегали к стене, минимальное расстояние между ними не более двух миллиметров. При монтаже проводки в неотапливаемом помещении, например, в подвале, гараже, чердаке или коридоре, для крепления проводов необходимо использовать скобы соответствующего диаметра.

    Для улучшения эстетики помещения планируйте размещение проводки в незаметных местах. Не прокладывайте проводку вблизи дверных проемов, радиаторов, труб или углов стен.

    Второй тип монтажа проводки скрыт. Допускается применение этого метода при наличии пустот в строительных конструкциях, сборных перегородках, пазах на стене, подвесных потолках. Все эти элементы подразумевают возможность установки проводов. Прокладка горизонтальных участков силовых кабелей осуществляется с использованием материалов, устойчивых к возгоранию.

    При монтаже электропроводки в деревянном доме с оштукатуренными стенами рекомендуется применять изолированные кабели, имеющие общую защитную оболочку. Он способен обеспечить их защиту от механических повреждений. Но имейте в виду, при необходимости демонтировать эту систему придется крошить стены и производить повторный ремонт. Поэтому, прежде чем выбрать этот способ, стоит хорошо взвесить все за и против и определить, что лучше: эстетичный вид или финансы.

    Если провода проложены под слоем штукатурки, они должны проходить строго вертикально или горизонтально. Расстояние между плитами перекрытия и проводами не должно превышать 20 см. В перегородках толщиной до 9 см прокладывается кратчайший маршрут.

    Провод крепится и фиксируется с интервалом от 0,5 до 1,2 м, обеспечивая тем самым плотное прилегание штроб.

    При устройстве электропроводки под поверхностью подвесного потолка и других подобных конструкций применяются исключительно качественные провода с маркировкой HG — не распространяющие горение или с индексом LS — низкий уровень газо- и дымовыделения. Если электропроводка устанавливается на поверхность из негорючих материалов, то провода монтируются в металлических гильзах с возможностью локализации или в металлических трубах. Если используются стальные компоненты, они должны быть защищены от коррозии.

    Этот способ подходит и для обустройства санузла, и бани, и сауны, но во избежание поражения электрическим током в этих местах с повышенной влажностью применяют провода с оболочкой из ПВХ, помещенные в трубу из ПВХ. В таких помещениях использование металлических труб недопустимо из-за их подверженности коррозии. При использовании электрокаменки в бане возводят специальное ограждение, которое обивают картонно-асбестовым покрытием.

    Особенности монтажа электропроводки в деревянном доме: этап подготовки

    Прежде чем приступить к непосредственной прокладке проводов, необходимо провести подготовительные работы по подготовке поверхности, которые включают:

    • разметка;
    • пустой;
    • штамповка.

    В первую очередь определитесь с местом, через которое будет осуществляться электроснабжение дома. После этого отмечают места, где предполагается установка всех электроприборов, или места, где необходимо обустроить розетки, выключатели, распределительные и ответвительные коробки и светильники.

    После маркировки всех участков приступайте к маркировке укладки проводов. Лучше, если они будут проходить строго по вертикали и горизонтали. Отметьте место установки распределительного щита. Лучше, если он будет установлен у входа в дом, при этом помещение должно быть сухим и отапливаемым. Рекомендуемая высота установки – полтора метра.

    При выполнении монтажа электропроводки работы по маркировке следует начинать с прокладки линий прохождения основных пучков с проводами, затем маркируют ответвления. Также указываются поворотные и проходные участки, проложенные через стены.

    Горизонтальная часть электропроводки прокладывается на 15-20 см ниже потолка. Параллельно стыку стены с потолком. Эта процедура поможет предотвратить повреждение провода при механическом воздействии. При повороте гусеницы необходимо строго придерживаться прямого угла. Необходимо разметить места крепления проводника с крайнего участка. Для обозначения скрытой или открытой проводки используется специальный шнур. Производители предварительно наносят на этот шнур краску, чтобы ускорить процесс маркировки. В противном случае используется обычный шнур, который предварительно окрашивается мелом или синью.


    Шнур закрепляется в начальной точке и постепенно протягивается по местам прохождения маршрута. Линии прямые и четкие.

    Совет: При проведении планировочных работ рекомендуется перенести макет на бумагу, которая всегда должна быть у хозяев дома. Если необходимо провести ремонт или даже забить гвоздь в стену, эта карта укажет место, где присутствует электропроводка.

    Для выполнения разметки в местах расположения выключателей и розеток используется мел, работа ведется вручную. Установка ответвительных коробок происходит в месте разветвления для обеспечения спуска к выключателю или розетке.

    При использовании скрытой проводки в деревянном доме рекомендуется применять скрытые розетки и выключатели. Они устанавливаются в специальный 7-сантиметровый короб.

    Выключатель рекомендуется устанавливать возле входной двери, желательно с правой стороны, на удобном для включения расстоянии, которое составляет от 9от 0 до 110 см. Расстояние между дверной коробкой и выключателем должно быть не менее десяти сантиметров, то же самое касается и окон.

    При установке коммутаторов существует два варианта выполнения этого процесса. Первый подразумевает установку на расстоянии до 50 см, это касается детской комнаты, а второй – на расстоянии более метра, для других помещений.

    Сокеты не ограничены правилами расположения. Они устанавливаются в соответствии с предпочтениями проживающих в доме людей. Хотя не рекомендуется устанавливать розетки близко к полу, так как в случае прорыва воды или при затоплении возрастает риск замыкания.

    Электропроводка в деревянном доме фото:

    Следующим этапом является подготовка материала для обеспечения вкладыша. В этом случае необходимо выбрать тип кабелей, розеток и всех аксессуаров. Кроме того, провода разрезаются на отдельные части. Обратите внимание, что провода лучше резать с запасом 15 см, чтобы внахлест выполнять монтажные работы или соединение проводов друг с другом.

    Особенности прокладки магистрального кабеля к дому

    Чтобы провести электропроводку в деревянном доме, первым делом необходимо проложить силовой кабель. Этот процесс осуществляется после завершения маркировки. Есть два способа выполнить этот процесс:

    • воздух;
    • под землей.

    Выбор того или иного типа зависит от проекта, составленного заранее и согласованного со службой энергоснабжения.

    Менее затратным методом является прокладка кабеля по воздуху. Хотя при расстоянии между домом более 26 м, основным источником энергоснабжения, необходимо будет установить дополнительную опору в виде бетонного столба.

    Воздушный монтаж осуществляется с помощью специальных растяжек или фарфоровых изоляторов. Это требует применения самонесущего изолированного кабеля C&P, срок службы которого составляет не менее 30 лет. Основные требования к кабелю:

    • атмосферостойкая полиэтиленовая оболочка;
    • устойчивость к ультрафиолету;
    • устойчивость к перегрузке сети;
    • механическая прочность.

    Недостатком использования такого кабеля является его чрезмерная эластичность и неподатливость, что приводит к трудностям при его монтаже. Расстояние троса над поверхностью дороги не менее 600 см, а по отношению к пешеходной дорожке — 350 см.

    Для обеспечения сохранности деревянного дома и защиты его от пожара при перегрузке сети кабель пропускается через металлические втулки. Сечение кабеля должно быть не менее 1,6х1,6 см.

    Более затратным способом прокладки кабеля к дому является его прокладка подземными трассами. Так как этот способ требует оборудования траншеи, глубина которой не менее 100 см. Кроме того, есть различия в качестве кабеля. В этом случае рекомендуется использовать кабель с медными жилами и бронезащитой. Этот кабель устойчив к грызунам и движениям грунта. При его монтаже необходимо предусмотреть песчаную десятисантиметровую подушку, а после укладки кабеля либо засыпать песком, либо кирпичом.

    Не используйте металлические трубы при прокладке кабеля под землей, так как существует риск отключения электроэнергии из-за образования конденсата.

    Электропроводка в деревянном доме видео:

    что это такое и особенности открытой прокладки в деревянном доме

    Содержание статьи:

    • Что такое ретро электропроводка
    • Особенности оформления декоративной открытой проводки
    • Как установить винтажную проводку
    • Характеристики изолятора
    • Преимущества электропроводки открытого типа в стиле ретро
    • Как сохранить
    • Старинные розетки и выключатели

    Винтажная электропроводка — декоративный элемент, подчеркивающий ретро-стиль интерьера в деревянном доме. Проводка, которая делается сейчас, является лишь имитацией той проводки, которая была проложена в начале 20 века. Это намного безопаснее за счет технологичных приемов монтажа и использования качественных теплоизоляционных и огнеупорных материалов.

    Что такое ретро-проводка

    Ретро-проводка должна соответствовать требованиям ПУЭ

    В прошлом веке проводку монтировали из двух одножильных проводов, скрученных между собой по спирали. Линии крепились снаружи к роликовым изоляторам.

    Современный провод покрыт самозатухающей оплёткой из синтетических материалов, при монтаже обязательно использование распределительных коробок, фарфоровой фурнитуры. Провода достаточно дорогие, а в некоторых случаях приобретают обычный кабель и потом плетут его самостоятельно. Однако рекомендуется покупать специальные 2-х или 3-х жильные медные провода, уже сплетенные нужным образом. Они покрыты оплеткой из ПВХ, а внешний слой выполнен из технического шелка или хлопка, пропитанного антипиренами. Материал может быть стильного яркого цвета. Кроме ретро-проводов нужно купить аксессуары:

    • розетки — с заземлением или без него;
    • ретро переключатели — одно-, двухпозиционные;
    • трубки термоусадочные — для изоляции соединений;
    • ролики — из негорючих материалов для фиксации проволоки;
    • Коробки соединительные
    • — обычно круглые и небольшие: диаметром от 70 до 90 мм, высотой 35-55 мм.

    Никаких распределительных коробок в прошлом веке не предусматривалось, подключаемые провода просто укладывались так, чтобы не было видно стыков. Но этот способ установки небезопасен.

    Ретро проводка будет прекрасно смотреться в интерьерах в стиле прованс, кантри, модерн, лофт, винтаж.

    Особенности проектирования декоративной открытой проводки

    Внешний вид кабеля ретро — витые и прямые провода, представленные в широкой цветовой гамме

    Проект открытой проводки необходим для точного расчета необходимого количества материалов: проводов, изоляторов, выключателей и розеток, а также определить оптимальное расположение линий электропередач. Это нужно сделать в обязательном порядке, так как любые изъяны на деревянной поверхности сразу бросаются в глаза. Например, след от прикрученной не в том месте шурпы сложно скрыть. Проводку рекомендуется предварительно временно зафиксировать, например, скотчем или небольшими гвоздями.

    При выборе ретропроводки в деревянном доме в качестве основной электропроводки следует знать, что ретро-кабели не производятся сечением более 2,5 мм2. Он выдерживает максимальный ток 27 А (медь), не более, а значит к нему нельзя подключать особо мощные устройства. Электропроводку рекомендуется выполнять в виде балочной схемы. Возможны три варианта сечения провода:

    • 0,5-0,75 мм2 — до 2,9кВт;
    • 1,5 мм2 — 4,4 кВт;
    • 2,5 мм2 — 5,9 кВт.

    Для освещения используйте 2-жильный кабель, для электропроводки — 3-жильный. На каждую линию электропроводки сечением 2,5 кв.м можно установить от 2 до 4 розеток.

    Важно соблюдать все технические требования по установке ретро электрики, а именно:

    • При установке ретророзетки и выключателя на открытую проводку не менее 10 см от окна или двери.
    • Избегайте монтажа электропроводки ближе 50 см к водопроводу и газопроводу.
    • Между соседними роликами оставляют зазор 30-60 см, а ближайший к розетке или выключателю изолятор должен располагаться не далее 5 см от них. Если дом бревенчатый, в каждом втором венце устанавливается утеплитель.

    В процессе создания проекта необходимо выбрать тип разводки — верхняя или нижняя. Первый вариант менее подвержен механическим повреждениям, зато второй позволяет сэкономить на материалах.

    Как установить винтажную проводку

    Коробка распределительная керамическая

    В первую очередь размечают места установки распределительных коробок, выключателей и розеток, чтобы они располагались симметрично, на одной высоте. Эту работу рекомендуется производить с помощью лазерного уровня. Затем монтируют выключатели и розетки, а от них прокладывают плетеную проводку к распределительным коробкам. Элементы устанавливаются на каркасы или накладки.

    Любое ответвление должно быть выполнено в распределительной коробке. В распределительных коробках провода соединяются пайкой или клеммами, скручивание исключено. От него вертикально опускается леска. Утеплители крепятся к стене шурупами или шурупами.

    Провисание проводов при окончательном монтаже ретропроводки с использованием изоляторов не допускается. Но при этом надо учитывать, продолжает ли дом «садиться» или уже отстоялся. В последнем случае не нужно сильно тянуть провода, главное, чтобы они не касались стены.

    Пропустив кабель через стены, установите керамические или медные трубы. Для монтажа изоляторов выбирают длинные и тонкие крепежные элементы – шурупы или саморезы. Они должны пройти через весь изолятор и погрузиться в стену на 2/3 длины. Крепеж может поставляться производителем в комплекте с роликами.

    Характеристики изолятора

    Функцию изоляторов выполняют ролики из металла, керамики и пластика. На них закрепляется провод, благодаря чему соблюдается основное требование пожарной безопасности: расстояние от проводки до сгораемой поверхности не менее 12-18 мм.

    Изоляторы для наружной проводки

    Ролики имеют диаметр 18-22 мм. Если верхняя часть узкая, ролик предназначен для крепления двухпроволочных проводов, если широкий – трехпроволочных. Высота изоляторов 18-24 мм.

    Если валики выполнены из керамики, их дизайн можно дополнить покраской.

    Количество изоляторов будет зависеть от способа монтажа витой проводки. На прямых участках потребуется около 20 изоляторов для крепления кабеля длиной 10 м. В некоторых случаях для украшения интерьера прокладывают кабель змейкой между изоляторами, тогда роликов требуется гораздо больше.

    Преимущества ретро-электропроводки открытого типа

    Ретро-проводка проста в прокладке, соответствует всем нормам пожарной безопасности

    Достоинство ретро-проводки, прежде всего, в ее оригинальном внешнем виде. Если речь идет о деревянном доме, только этот вариант будет смотреться максимально гармонично, так как пластиковые кабель-каналы нарушают стилистику интерьера. Но есть и другие преимущества:

    • Так как оплетка представлена ​​в различных цветовых вариациях, можно сделать проводку заметной и дополняющей деталь интерьера.
    • Провода прокладываются быстро, так как не нужно делать штробы в стенах и заделывать их, как при внутренней прокладке.
    • В отличие от скрытой проводки открытую проще выполнить, соблюдая при этом все требования пожарной безопасности.
    • Поскольку провода ничем не спрятаны, винтажная проводка требует легкого ухода.

    Благодаря простоте монтажа и декоративности винтажная проводка пользуется популярностью у владельцев деревянных домов.

    Как сэкономить

    Ретро электропроводка своими руками

    Необходимые комплектующие для винтажной электропроводки достаточно дороги, особенно если вы хотите приобрести импортный товар. Даже при использовании недорогого ретро кабеля для наружной электропроводки сумма бежит вверх много, за счет того, что каждая линия розеток вытягивается из щитка. Но есть варианты сэкономить.

    Смешанный тип прокладки

    Комбинированный способ прокладки предполагает монтаж обычного кабеля вместе с применением ретро-проводов. Причем основной целью зачастую является не экономия, а желание проложить провод большого сечения. В этом случае для соблюдения стиля кабель помещают в металлическую трубу небольшого диаметра. Хорошо сочетается с витыми линиями проводки в стиле ретро, ​​не нарушает общий стиль. Либо его укладывают между черновым и чистовым перекрытиями.

    Витая проволока своими руками

    При самостоятельном изготовлении возможно использование проволоки большего размера

    Витая проволока, изготовленная своими руками, значительно снижает стоимость материалов. В этом случае можно использовать кабель сечением более 2,5 мм2. Лучше всего для этой цели подходят плетеные провода:

    • БПВЛ — медный многожильный провод с лужеными жилами. Сверху жил сделана оплётка из поливинилхлорида, а снаружи – оплётка из хлопковых нитей. Для подготовки одного кабеля нужно использовать 3 провода, а за счет того, что он будет скручиваться, длина уменьшится примерно на 30%.
    • РКГМ — многожильный медный провод, оплетка которого выполнена из силиконовой резины и стекловолокна, пропитана кремнийорганическим составом, с лаковым покрытием. Этот провод дороже, и стоимость готового кабеля будет соответствовать покупным аналогам, но он намного прочнее, и в продаже есть сечения 4 и 6 мм2.

    Провода могут быть соединены в виде спирали или оплетены косичкой.

    Старинные розетки и выключатели

    Внешний вид розеток и выключателей в стиле ретро

    Розетки, выключатели и распределительные коробки могут быть и обычные — пластиковые. Главное, чтобы задние стенки были выполнены из негорючих материалов. Но они не подходят по стилю, поэтому часто приобретают ретро-выключатели и розетки из металла или фарфора. На рынке представлена ​​продукция отечественного, европейского и китайского производства. Европейские продукты лучше, но дороже. Отечественные розетки и выключатели имеют более приемлемую цену и качество достойного уровня, китайские электротовары могут быть ненадежными, их качество нестабильно, хотя есть и неплохие варианты.

    Декоративная винтажная проводка в деревянном доме – одно из самых выигрышных решений. С его помощью можно создать уютную атмосферу с налетом старины. Но чтобы правильно выполнить монтаж, нужно знать о технических требованиях и выполнять их.

    Понимание деталей проводки и розеток

    Shannon Lee

    Примечание редактора: Это статья 4 из 8 в Главе 7: Руководство по электрике в Руководстве по восстановлению дома Old House Web. Это руководство было разработано и отредактировано для старых домов из оригинальных материалов в руководстве по восстановлению жилья и городского развития США (HUD).

    4. ЭЛЕКТРОПРОВОДКА И РОЗЕТКИ

    Раздел 1. Обзор

    Электропроводка в жилых помещениях претерпела множество изменений с момента ее появления в конце 1800-х годов. Сегодня в большинстве домов есть служебные провода, провода передачи, проводка ответвлений, шнуры питания приборов и даже удлинители различной длины и назначения. В этом конкретном разделе основное внимание уделяется проводке ответвленной цепи, которая проходит между розетками и автоматическими выключателями.

    Понимание деталей проводки и розеток (или розеток) напрямую связано с безопасностью. Вот несколько ситуаций с проводкой, с которыми вы можете столкнуться в своем старом доме:

    • Проводка ручки и трубки. Популярная в 1920 году система «ручка и трубка» представляла собой двухпроводную систему, удерживаемую на расстоянии около одного дюйма от стоек и балок с помощью фарфоровых ручек или защищенную фарфоровыми трубками там, где она пересекала другие провода или проходила через каркас. Проводка с ручкой и трубкой не имела заземления, а розетки не были поляризованы.
    • Деревянные направляющие. Запрещенные с 1930-х годов, деревянные дорожки все еще можно найти в очень старом доме. Если вы обнаружите деревянную дорожку — деревянный молдинг, содержащий два или три провода — во время ремонтных работ дома, немедленно удалите его.
    • Металлические направляющие. Металлические направляющие, впервые признанные в 1907 году Национальным электротехническим кодексом, используются до сих пор. Они считаются более безопасными, чем их аналоги из горючей древесины.
    • Новый трубопровод. Гибкие стальные трубы Greenfield, разработанные в конце 1890-х годов, позволяли легко прокладывать провода через стены и полы.
    • Бронированный кабель (тип AC). Бронированный трос был разработан в конце 1890-х годов, но не получил широкого распространения до 19 века.20 с. Непрерывная спираль из оцинкованного металла обеспечивала в этой системе единственное заземление; в 1959 году безопасность армированного кабеля была значительно повышена, когда для создания заземления была добавлена ​​тонкая алюминиевая соединительная полоса.
    • Кабель в неметаллической оболочке. Этот кабель состоит из двух изолированных резиновых проводников, окруженных тканевой оболочкой. В конце 1940-х изоляция проводника сменилась с резиновой на пластиковую, а к 1960-м тканевая оболочка тоже сменилась на пластиковую.

      Общие проблемы, с которыми вы можете столкнуться в старом доме, обычно связаны с ухудшением изоляции или ослаблением соединений. Ослабленные или сломанные соединения обычно легко исправить, но проблемы с изоляцией могут превратиться в серьезную работу по перемонтажу. Многие проблемы с ухудшением изоляции можно отнести к возрасту; например, срок службы резиновой изоляции составляет около 25 лет. Если в доме была проводка до 1930 года, резиновая изоляция может стать опасной.

      Есть несколько способов решения проблем со старой изоляцией:

      1. Полная замена электропроводки. Иногда полная замена электропроводки является самым простым и безопасным способом решения проблем с электропроводкой в ​​старом доме, включая изношенную изоляцию и перегрузку цепей. Хитрость заключается в том, чтобы выполнить повторную проводку с минимальным повреждением потолков и стен.
      2. Установка дорожек качения. В качестве опции для замены проводки предусмотрены кабельные каналы, которые надежно удерживают проводку в металлических или ПВХ-каналах, защищенных колпачком. Менее затратные, чем прокладывание проводов через структуру дома, кабельные каналы более заметны, но обеспечивают гораздо большую гибкость при будущих изменениях.
      3. Ремонт изоляции. Существует несколько методов ремонта осыпающейся изоляции, но уточните у местных чиновников по нормам и правилам, чтобы убедиться, что исправления приемлемы.

      Раздел 2. Крепления для алюминиевой проводки

      Алюминиевая проводка широко использовалась в период с 1962 по 1972 год. Опасности алюминиевой проводки включают соединения с разнородными металлами и окисление алюминия, оба из которых могут привести к электрическому сопротивлению. Это делает провода более горячими при использовании и, как следствие, создает опасность возгорания.

      Есть три способа решить проблему во время ремонта дома:

      1. Замена электропроводки. Самый безопасный способ обращения с алюминиевой проводкой — полностью удалить ее и заменить на гораздо более безопасный медный провод.
      2. Соединители AMP COPALUM. Единственная возможность постоянного ремонта, признанная Комиссией по безопасности потребительских товаров США (CPSC), эти разъемы должны устанавливаться электриком, обученным их использованию.
      3. Соединители «Скотчлок». CPSC считает эти разъемы единственной надежной альтернативой креплению AMP COPALUM, но опять же, установка может производиться только сертифицированным электриком.

      Раздел 3. Безопасные розетки

      Заземление и поляризация — два ключевых элемента безопасной системы розеток. Заземление защищает вас от потенциального поражения электрическим током, направляя избыточные токи в сторону системы заземления, а поляризация разделяет горячие и нейтральные провода электрической системы, чтобы избежать случайного перепутывания. В современных системах розеток поляризация достигается за счет того, что два штыря в розетке имеют разные размеры, чтобы вилки всегда подключались одинаково. Розетки с тремя контактами обычно имеют эту функцию поляризации, а также штырь заземления.

      В старом доме розетки с двумя контактами (известные как розетки) могут быть не заземлены или не поляризованы. Хотя розетки с двумя штырями не нужно заменять в ходе ремонта дома, поскольку заземленные и поляризованные розетки безопаснее, их обязательно следует заменить. Есть несколько способов внести изменения:

      1. Замена проводки. Прокладка новой проводки — единственный способ обеспечить надлежащее заземление. Это особенно важно, если розетка будет использоваться для питания чувствительного электронного оборудования.
      2. Новые заземлители. Заземляющий проводник, идущий обратно к сервисной панели или к ближайшей доступной точке системы заземляющих электродов, дешевле, чем полная замена проводки.
      3. Проверьте коробку с розеткой. Проверьте розетку с помощью тестера цепи, чтобы убедиться, что она заземлена. Если это так, просто добавьте новую розетку и убедитесь, что заземление надежно.
      4. Установите прерыватели цепи замыкания на землю. Если вы собираетесь заменить розетку с двумя контактами, но не можете заземлить трехконтактную, вы можете использовать прерыватель цепи замыкания на землю (GFCI). GFCI не заземлен; однако он отключает ток в случае замыкания на землю. Однако имейте в виду, что это исправление означает, что ваши сетевые фильтры будут бесполезны.

      Различные осветительные приборы могут по-разному взаимодействовать с вашей электропроводкой, поэтому перед капитальным ремонтом проверьте совместимость. В следующем разделе Руководства по восстановлению паутины Old House обсуждаются системы освещения.



      Источники

      Об авторе

      Шэннон Дофин — писатель-фрилансер, живущий недалеко от Нэшвилла, штат Теннесси. Ее дом был построен в 1901 году, поэтому ремонт дома стал ее хобби.

      Внутренняя паутина старого дома

      Стоит ли покупать дом с ручкой и трубной проводкой?

      Дома в США, построенные примерно с 1880 по 1950-е годы, часто до сих пор имеют электрическую проводку с ручками и трубками. Здесь электрические провода, закрепленные керамическими изоляционными ручками, проходят через керамические трубки, помещенные в отверстия, просверленные в деревянных балках дома.

      Стоит ли покупать дом с ручкой и проводкой?

      Многие покупатели жилья спрашивают нас, какие у них есть варианты, если они хотят купить дом с ручкой и трубной проводкой. Покупателям жилья важно понимать, что сама по себе проводка с ручкой и трубкой небезопасна. Фактически, необходимое сверление, пайка, обмотка и сращивание во время первоначальной установки требовали большого мастерства, поскольку проводка должна была служить долго. Однако общее практическое правило заключается в том, что для получения страховки дома его необходимо заменить в течение 60 дней. Ни страховки дома, ни ипотеки.

      Получение страховки для дома с ручкой и трубчатой ​​проводкой

      Страхование дома с ручкой и трубной проводкой связано с определенным набором требований. Вы должны нанять электрика и предоставить своему страховому агенту контракт, в котором говорится, что ручка и проводка трубки будут заменены в течение 60 дней. После завершения работы необходимо предоставить квитанцию ​​о завершении.

      Если покупатели жилья не могут забрать его, или не могут сделать это в течение определенного периода времени, или если он активен, они все равно могут получить страховку через Массачусетскую ассоциацию страхования имущества (MPIUA). MPIUA обеспечивает базовое имущественное страхование соответствующего критериям имущества для заявителей, которые не смогли получить страховку на добровольном рынке. Имейте в виду, что ставки MPIUA, как правило, выше (от 30 до 60%), чем у стандартной страховой компании в Массачусетсе. Они выйдут и проведут осмотр до покрытия, но осмотр бесплатный.

      Финансирование дома с ручкой и трубной проводкой

      Департамент жилищного строительства и городского развития (HUD) заявляет, что оценщики домов должны осмотреть электрическую коробку, чтобы убедиться в отсутствии оборванных или изношенных проводов. Крупные торговые сети (Fannie Mae, Freddie Mac и FHA) согласны с проводкой ручек и трубок, если они функционируют, безопасны, находятся в хорошем состоянии и рассчитаны на ток не менее 60 ампер.

      Стоит ли покупать дом с ручкой и проводкой?

      Когда вы покупаете дом с электропроводкой с ручкой и трубкой, необходимо знать несколько моментов. Например, изоляция не может касаться проводов, так как тепло от проводов не рассеивается. В проводке ручки и трубки нет третьего провода для заземления, только горячий провод и нейтральный белый провод. Даже если заменить двухконтактные розетки на трехштырьковые (для устройств, которым они необходимы, например, для кухонной техники), третьего провода, защищающего от поражения электрическим током, все равно не будет.

      Одной из наиболее распространенных проблем с проводкой ручек и трубок является неправильная модификация. Из-за того, что он легко доступен, некоторые домовладельцы ремонтируют его самостоятельно, неправильно сращивая провода и внося неадекватные и небезопасные модификации.

      Электропроводка с ручкой и трубкой больше не используется в домах, потому что она не обладает той мощностью электричества, которая требуется современным домам. Современные домохозяйства используют гораздо более высокие электрические нагрузки, чем проводка, которая изначально была рассчитана — стандарт теперь составляет 60 ампер. Домовладельцам не следует устанавливать предохранители с большей силой тока, чтобы соответствовать увеличению потребления электроэнергии, так как это приведет к перегреву проводов. Проводка ручек и трубок, если они не обслуживаются должным образом, повышает риск поражения электрическим током или возгорания.

      Замена проводки ручки и трубки

      Только квалифицированные лицензированные электрики должны проверять и заменять электропроводку в вашем доме. Проводку можно найти на чердаке, под половицами в подвале и внутри стен дома. Его также можно обнаружить в монтажной коробке, но даже при отключенном питании провода могут быть под напряжением и потенциально опасны для жизни при прикосновении. Как только профессионал сможет осмотреть проводку, он разработает план и расценки, чтобы привести вашу электрическую сеть в соответствие с нормами. Оригинальную проводку удалять не нужно. Это требует дополнительного времени и денег без какой-либо реальной выгоды; он не будет подключен к источнику питания после установки новой проводки и, следовательно, больше не будет представлять угрозы. Это может быть дорогостоящим процессом, но в целом позволит сэкономить на потенциальных опасностях, а также на более высоких взносах по страхованию жилья через MPIUA.

      Перед тем, как сделать предложение или принять решение о листинге

      Если в доме, в котором вы хотите сделать предложение, есть проводка с ручкой и трубкой, попросите лицензированного электрика тщательно осмотреть его, чтобы определить стоимость приведения его в соответствие с нормами. Если проводка представляет опасность, у вас есть несколько вариантов. Вы можете купить его как есть и иметь дело с ним, когда он у вас есть. При этом вы можете попытаться предложить меньше, готовясь к тому, чтобы иметь дело с расходами. Но это сработает только в том случае, если вы не конкурируете с другими покупателями.

      You may also like

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
