Три фазы в частном доме: подключение, схема и назначение

Меня часто спрашивают: «Зачем ты подвёл к дому трёхфазную линию, у тебя, что какой-то особый электроинструмент?»  Нет, инструмент самый обычный на 220 вольт, правда, мощность порой достигает два киловатта. Ну и в самом деле зачем мне нужны три фазы в доме? Как их подключить без ошибок?

Теория и практика подключения

Сначала совсем немного общей информации. Подводящая линия по выбору может быть однофазной, когда только два провода, или трехфазной, когда четыре провода, три провода фазных и один провод нулевой. Так устроены генераторы, вырабатывающие электроэнергию, что у них только три катушки. Поэтому, если в технических условиях укажете мощность до 5 кВт, Вас запитают от одной катушки, запросите больше, то сразу от трёх катушек.

Как провести три фазы в частный дом? Если есть техническая возможность требуется запросить (заявить) о таком подключении. Правда, по пути от генератора до вас будет стоять трансформатор, уменьшающий высоковольтное напряжение до бытовой величины, поэтому вы получите не 380, а родные 220. Но у Вас будет целых три фазы 220 вольт! В последнем случае от щитка с автоматическими выключателями в доме, сразу пойдут три сетевые линии, имеющая каждая напряжение 220 вольт и мощность от 3,5 до 5 кВт в зависимости от установленного автомата.

Схемы подключения и проводки с учётом наличия трёх фаз могут быть различными, в зависимости от потребностей и наличия строений на участке, но общие принципы, конечно одинаковые. Далее мой персональный вариант:

Схема подключения на три фазы частного дома и хозяйственных построек на участке

Кстати, и в бане и в хозблоке автоматические выключатели (предохранители) тоже необходимы. Установленные на тот же ток, что и при центральном вводе, они в этих постройках, при неисправной нагрузке сработают быстрее, из-за потерь в подводящей линии.

Читайте также

Этой зимой я уже прочувствовал преимущество трёхфазной подводки, когда пёс Боб, наигравшись на первом снегу, укутанный в плед грелся у масляного радиатора в бытовке, дополнительно направив морду на нагретый воздух, идущий от тепловентилятора. Можно было не бояться, что предохранитель сработает от перегрузки при работе с электроинструментом большой мощностью, подключившись к временной розетке с другой фазой.

Зачем нужна временная розетка?

Ну, конечно, не из-за собаки. Когда уже стоят стены и окна, есть крыша над головой и настелен черный пол, но не хватает только внутренней отделки, вот тогда и настаёт время для временной розетки внутри дома. А каждый раз затаскивать удлинитель из бытовки крайне неудобно. Хотя розетка и называется временной, делать её надо как настоящую, по всем правилам техники безопасности с использованием автоматического выключателя.

Определяем фазу правильно: цвет и нумерация

Честно сказать особо не задумывался о фазах, когда в своё время делал проводку у себя на даче. Отец мой так же не обращал на это внимание, в те времена вся проводка была практически одинаковая, в потрескавшейся резиновой изоляции. Однако я когда решил заняться к электрификацией хозяйства и собрать щиток на три фазы, то волей не волей узнал не мало фактов об истории электричества в нашей стране.

Какого цвета фаза?

Дело в том, в Советском Союзе, фазные провода были желтого, красного или зелёного цветов. После исчезновения Союза с карты мира цвета поменялись на коричневый, чёрный и серый. Однако этот факт абсолютно не связан с цветами с символикой флагов. Дело в том, что в отношении маркировки проводов были приняты европейские стандарты. Последняя, перечисленная цветовая гамма является различимой для людей с дефектами зрения. Но что нас с Европой объединяло довольно долго, это то, что земля и нейтраль у нас всегда были одного цвета, — желто-зеленая земля и голубая (светло-синяя) нейтраль.

Запомнив последнее, что нейтральный провод голубой или синий (светло-синий), а заземляющий зелёный с желтой полосой, логически понимаем, что фаза будет любого другого оставшегося цвета, уверенно соединяем провода для следующих поколений, невзирая на будущие революции и сотрясения мира. Это и есть ответ на вопрос как подключить три фазы.

Но в других странах маркировка проводов другая. Как подумаешь об этом, сразу появляется зайти на броневик и громко крикнуть: «Электрики всех стан – объединяйтесь!»

Зачем нумеровать три фазы?

Для однофазной цепи, где одна фаза, нет смысла. А вот для трёхфазной линии передач пронумеруем, так сказать, на будущее по последовательности цветов подводящего к дому кабеля. Прижавшись к шестиметровой лестнице и подсоединяя орехами к воздушке выходящие из отверстия в стене дома провода, не забудьте прокричать:

Первая фаза – коричневый провод! Вторая фаза – черный провод! Третья фаза – серый провод!

В такой же последовательности необходимо подсоединить провода к строенному автоматическому выключателю. Не помешает жирный фломастер для нумерации.

Рядом с электрощитом обязательно надо повесить картину в рамке с полной электрической схемой, с нумерацией каждого защитного автомата, и цветовую гамму проводов. Думаю, что план эвакуации в этом случае не потребуется.

Да, я так и не ответил на вопрос, зачем нужна нумерация. Пока ещё не знаю. Вдруг сын купит электроприбор исключительно для трёхфазной цепи с инструкцией, где фазы указаны цифрами? Вот тогда не придётся повторно подниматься по семиметровой лестнице, полностью забыв к тому времени и цвета и цифры.

Как всё же соединять провода в распределительных коробках?

Вопрос действительно важный. Контакты — наиболее уязвимое место в любой электроцепи. И на сегодня решен вопрос как НЕ соединять.

Отбрасываем все резьбовые соединения. Тот, кто ездил на отечественных машинах, и каждый год протягивал резьбу, спорить со мной не будет. Под воздействием разных температур, болт и гайка будут менять свои линейные размеры, и соединение ослабнет, плюс ещё плохое покрытие, и как следствие — ржавчина. Конец контакта наступит быстро. Многие ещё помнят разогревшиеся и расплавленные штепсельные вилки и розетки.

Из прошлого века пока остаётся скрутка с последующей пайкой. А в новом веке пока на первом месте контакты с пружинами, например от фирмы WAGO. Монтаж проводки в этом случае может напоминать игру в конструктор ЛЕГО. Но помните, что многожильный провод для контакта всё равно придётся скручивать и паять. Если меня пригласят на шашлык, а пока он готовится, попросят помочь с электропроводкой, то я заранее набью все карманы пружинными клеммниками, чтобы побыстрее освободиться, иначе мясо съедят без меня. А себе всё равно буду делать скрутку.

P.S. Кому интересно досконально узнать о проводке в деревянной бане или доме (начиная с азов и заканчивая практикой) обязательно посмотрите мою статью  «Проводка в бане и парилке: правила и рекомендации»

Зачем свет и силовые розетки вести от разных автоматических выключателей (предохранителей)?

Здесь несколько вариантов ответа. Кому что понравиться… На выбор:

1. Легче найти неисправность, когда в люстре замкнуло, если сработало по свету, или электрочайнику наступил конец, если сработало по розеткам.
2. По освещению электропотребление меньше, особенно при использовании энергосберегающих ламп, следовательно, автоматическое устройство будет стоять на меньший ток и оно сработает быстрее, не успев перегреть провода. Это условие позволяет использовать осветительные провода с меньшим сечением (0,75 мм), опять же экономия. Да и обидно будет, когда время работы на компьютере пройдёт в пустую, после замыкания лампочки в люстре, в случае общего предохранителя.
3. Свечи искать не придётся, в полной темноте не останемся.

Есть ли необходимость в устройстве защитного отключения (УЗО)?

Да есть, будем ставить УЗО и делать заземление, без последнего первое не работает. Розетки класса евро с заземляющими ламелями. Есть ребенок и собака. Техника безопасности должна стоять на первом месте. Сейчас обсуждается вопрос поставить общее УЗО на всё, или только на ванную комнату. Еще есть время: чай не совсем остыл:)

P.S. Три фазы в частном доме действительно стоящая вещь, позволяющая чувствовать себя более уверенно и спокойно. Не отказывайте себе в дополнительном удобстве…

Автор статьи В.Ю. Белк

Схема разводки электропроводки в частном доме. Схема

Содержание

1. Схема разводки электропроводки в частном доме. Схема
2. Разводка освещения в частном доме. План освещения
   • Расчет освещения (нормативы и количество светильников)
   • Схема подключения
   • Прокладка освещения
3. Составление схемы электропроводки в частном доме. Пример составления схемы электропроводки в частном доме
   • Подготовительные работы для устройства электропроводки
   • Расчет потребляемой мощности
   • Выбор сечения кабеля по длине и мощности
4. Электропроводка в квартире своими руками пошаговая. Монтаж электропроводки в квартире своими руками — пошаговая инструкция
   • Начало всех работ — схема
5. Как раскидать проводку по дому. Проводка в доме своими руками
   • Электропроводка своими руками: с чего начать?
6. Нарисовать схему электропроводки онлайн. Правила разводки электропроводки в квартире
7. Видео схема электропроводки дома

Схема разводки электропроводки в частном доме. Схема

Обычно к частному дому электросеть подводится при помощи воздушной линии электропередачи (ЛЭП) 380 В. Линия с опоры заводится в вводной щиток, который устанавливается на внешней стороне здания. Для этого используется провод или кабель, сечение которых определяется согласно расчету. Прокладка проводки «воздушным» способом является предпочтительной по причине ее простоты и минимальных затрат.

Ввод электричества до дома с опоры

Особых ограничений по месту установки вводного устройства нет. Только необходимо учесть, что расстояние до труб должно быть не менее 1 метра.

Внутрь щитка ставится трехполюсный автоматический выключатель. Установку приборов учета электричества также рекомендуется произвести там же для облегчения снятия показаний службой энергосбыта. Корпус щитка необходимо подключить к контуру заземления. Поскольку он будет находиться на улице, нужно, чтобы класс защиты оболочки был не ниже IP54, с повышенной пыле- и влагозащищенностью.

Дальше осуществляется разработка схемы разводки трехфазной электропроводки в частном доме. Составляем принципиальную схему электроснабжения частного дома напряжением 380 В. При обозначении элементов системы нужно руководствоваться стандартом ГОСТ 21.210–2014, где приведены условные графические изображения электрооборудования и проводок на планах.

При проектировании схемы учитываем следующие факторы:

• площадь дома, этажность;
• количество однофазных и трехфазных потребителей электроэнергии, их потребляемая мощность;
• необходимость резервного питания.

На схеме обязательно обозначаем номер фазы, к которой подключается потребитель.

Трехфазная схема электропроводки в частном доме (пример)

Однолинейная схема включает в себя графическое отображение всех элементов электросети: от точки подключения (опора ЛЭП) до конечного потребителя в доме. Здесь также отображаются расчетные электрические параметры сети и потребителей, марки кабелей.

На ее основе разрабатывается план прокладки проводки по помещениям. Здесь показываются конечные потребители и линии электросети от щита. Именно по нему определяются длины кабелей.

План прокладки электропроводки в частном доме (пример)

Затем составляется кабельный журнал, в котором указываются адреса подключений каждой линии или группы. После определения марок кабелей и электрооборудования уже можно составить спецификацию. На ее основе уже делается сметный расчет.

Разводка освещения в частном доме. План освещения

Если подойти к обеспечению света в квартире по всем правилам, то первоначально осуществляют проектирование. Схема освещения в квартире основывается на проектировании самого дома и непосредственно комнат, форме потолка, отделочных материалов, размещении мебели. После оценки всех факторов на чертеже плана квартиры нужно выбрать места размещения приборов для света, а также выключателей и розеток.

Расчет освещения (нормативы и количество светильников)

Для обеспечения грамотного проектирования света нужно определить, какая мощность будет оптимальной для определённого жилища. Отсюда рассчитывается такой показатель, как количество источников света и ламп накаливания, нужных для определённой площади. Про всем правилах, мощность света распределяется следующим способом: каждые 5 м²освещает лампа мощностью 60-65 кВт. Исходя из этих показателей, не составит труда правильно рассчитать количество лампочек, нужного для определённого помещения.

Рассмотрим пример, какое количество ламп нужно для освещения гостиной площадью 15 м². На таблице ниже представлены лампы разного типа.

Схема подключения

После того как определено количество приборов для обеспечения света, приступают к формированию плана освещения в квартире. На нем отображаются места расположения светильников или групп освещения, а также элементов, которые служат для включения и выключения источников света.

Отметить следует также тип используемых выключателей. К примеру, можно ставить одноклавишные или двухклавишные. Иногда, если помещение имеет большую площадь, используют дублирующие выключатели для света. Они предназначаются для регулирования одного и того же осветительного прибора, но размещаются в разных концах комнаты.

Пример плана освещения с дублирующими выключателями

На чертеже схемы также отмечают тип освещения – потолочный или настенный. Обязательно отмечают на схеме, к какому регулирующему элементу относится осветительная точка.

Пример схемы

Приведём пример схемы обеспечения света однокомнатной квартиры площадью около 40 м². В соответствии с нормами понадобится не больше 8 светильников.

Схема освещения в однокомнатной квартире

Прокладка освещения

Освещение должно осуществляется посредством разного типа источников света:

• Точечные светильники встраиваются в подвесной или натяжной потолок.

• Обычные люстры монтируются двумя способами: крепление на крюк в потолочной поверхности или с помощью дюбелей.

Используются и настенные светильники, настольные лампы для освещения определённой зоны. Широкое распространение получили и светодиодные ленты для обеспечения дополнительной подсветки. В зависимости от того, какие виды осветительных приборов будут применяться, выбирается схема прокладки электропроводки.

Составление схемы электропроводки в частном доме. Пример составления схемы электропроводки в частном доме

Схему будущей электропроводки составляют на основе плана частного дома. Она состоит из двух частей, электрической и монтажной. Основные элементы набрасываются схематично, «для себя».

• Электрическая схема . Схема электропроводки в частном доме показывает способ включения в цепь энергопотребителей и их количество.

Пример электрической схемы проводки в загородном доме Источник assz.ru

• Монтажная схема . Определяет места монтажа устройств. Эти данные помогут подсчитать количество необходимых кабелей и дополнительных расходных материалов.

Монтажный вариант схемы электропроводки Источник kabel-house.ru

К основным элементам сети относят провода, розетки, выключатели, счетчики, предохранители и реле, распределительные коробки, кроме того:

• точку ввода внешнего силового кабеля;
• УЗО;
• точки подключения бытовых приборов высокой мощности;
• потолочные и настенные осветительные приборы.

Началом электроснабжения дома является электрощит. К нему извне подводится питающий провод (чаще по воздушной линии), подающий однофазный или трехфазный ток.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу электротехнических работ . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Чтобы повысить надежность, на щите потребители разбиваются на группы (подключение группами точек):

• Осветительные приборы.
• Розеточные гнезда.
• Силовые элементы (бойлер, электроплита, стиральная машина).
• Хозяйственные группы (подвал, гараж).

Допускается разбивка потребителей по комнатам или этажам. В таком случае каждая группа нуждается в индивидуальных устройствах защиты (автоматы, УЗО).

В каждой комнате имеется осветительная и розеточная группа, на кухне их больше (теплый пол и электроплиту подключают как отдельную группу). Для мощной бытовой техники и ламп-узлов цепи в ванной предусматривается заземление (подключение через кабель с дополнительной жилой «земля»).

Подготовительные работы для устройства электропроводки

Чтобы проводка в загородном доме при эксплуатации не доставляла проблем, проводятся подготовительные работы и расчеты. К ним относится расчет общей мощности приборов, планируемых к установке; на основе этих цифр выбирается кабель.

Мощность некоторых бытовых приборов Источник bazliter. ru

Расчет потребляемой мощности

Общая потребляемая мощность складывается из отдельных мощностей бытовых приборов, элементов освещения и силового оборудования. Эти значения берутся из специальных таблиц; их можно найти в технических паспортах приборов.

Чтобы самостоятельно получить итоговую потребляемую мощность приборов, надо просуммировать мощности всех потребителей на этом проводе. Известно, что одновременно все приборы не включаются. Поэтому полученная сумма умножается на поправочный коэффициент спроса (коэффициент одновременного использования). Коэффициент равен 0,8 (если общая мощность меньше или равна 14 кВт), 0,6 (до 20 кВт), 0,5 (до 50 кВт).

Пример: если полученное число составляет 32,8 кВт, то ориентировочная величина потребляемой мощности: 32,8*0,6=19,68 кВт.

Разделив общую мощность на напряжение (220 В) можно узнать максимальную силу тока. Например, если мощность оказалась равной 5 кВт (5000 Вт), сила тока равна 22,7 А.

Это может быть интересно! В статье по следующей ссылке читайте про второй свет в частных домах .

Выбор сечения кабеля по длине и мощности

Сечение кабеля выбирается по определенному ранее максимальному току нагрузки и параметру проводника (плотность тока для этого материала). При силе тока 22,7 А и плотности проводника 9 А/мм2 (медь) подходящим будет проводник с поперечным сечением (ППС): 22,7/9=2,5 мм2.

Медь считается лучшим материалом из-за своих свойств: износостойкости, высокой тепло- и токопроводности (даже при окислении), пластичности. Медный провод хорошо поддается скручиванию и выдерживает нагрузку в два раза большую, чем алюминиевый аналогичного сечения.

Расчет сечения по нагрузке (кухня) Источник reslando.ru

Оптимальным сечением для розеточной группы считают 2-2,5 мм2, для подключения осветительных приборов достаточным будет 1,3-1,5 мм2, для мощных электроприборов лучше подстраховаться – не меньше 4 мм2.

Длину кабеля рассчитывают, сделав замеры всех прямолинейных участков с добавлением с каждой стороны припуска по 10-15 см. Ориентировочную длину кабеля можно получить, умножив площадь помещений на два.

Электропроводка в квартире своими руками пошаговая. Монтаж электропроводки в квартире своими руками — пошаговая инструкция

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не сможете повлиять на их местоположение. Но как только вы становитесь собственником жилья, то имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно же, это процесс длительный, сложный и материально затратный. Пытаясь как-то сэкономить, многие задаются вопросом – реально ли в новом жилье сделать всю электрическую часть самим? Реально, если вы не лентяи, неплохо учились в школе, дружите с физикой и электротехникой. Так что тема у нас сегодня актуальная – электропроводка в квартире своими руками. Пошаговая инструкция от составления схемы до монтажа проводов вам поможет.

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

1. Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
2. Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
3. В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
4. И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Как раскидать проводку по дому. Проводка в доме своими руками

Сегодня нагрузки на электросеть в квартирах и частных домах из-за обилия бытовых приборов чрезвычайно велики. А в зданиях старой постройки проводка вообще не рассчитана на такое серьезное потребление. Залогом комфорта и безопасности проживающих в этих домах может стать грамотно выполненная разводка. Причем это вполне по силам сделать самостоятельно, если четко придерживаться инструкции и не игнорировать существующие правила электробезопасности.

Однако, если вы никогда не сталкивались с электроработами и имеете смутное представление о том, что такое электричество (в принципе), лучше не браться за такие серьезные вещи. При оформлении разводки непременно потребуются базовые бытовые знания и навыки в области электричества и электропитания.

Электропроводка своими руками: с чего начать?

Если в доме необходимо провести электропроводу, надо строго придерживаться следующих правил, положений и предписаний:

1. Нужно обеспечить свободный доступ к распределительным коробкам, а также к оборудованию электроучета.
2. Розетки и выключатели следует монтировать на уровне 0,-1,5 м от пола. И эти элементы также должны находиться в свободном доступе.
3. Открытые двери не должны преграждать доступ к оборудованию, указанному в п 1,2.
4. Количество розеток в жилом помещении считается из расчета 1 на 6 кв м.
5. На кухне розетки ставят по числу бытовых приборов.
6. Для электропитания ванной комнаты следует предусмотреть отдельный трансформатор, понижающий напряжение. А установить его необходимо за пределами данного помещения.
7. Кабель нужно класть, четко соблюдая вертикаль/горизонталь, без всяких провисов и прогибов, а также направлений по диагонали. В противном случае велика вероятность его повреждения при монтажных работах и выполнении перфорации.
8. Горизонтальные кабели кладутся на расстоянии:
   • от перекрытий и карнизов — 5-10 см,
   • от пола и потолков — 15 см.
9. Вертикальные кабели кладутся на расстоянии:
   • от оконных и дверных проемов — 10 см, не меньше;
   • от газовых труб — 40 см, не меньше.
10. Для разводки и соединения кабелей применяются специальные короба.
11. Любое проводящее электричество соединение должно быть надежно заизолировано.
12. Соединять алюминиевые провода с медными ЗАПРЕЩЕНО!

Нарисовать схему электропроводки онлайн. Правила разводки электропроводки в квартире

Схема электропроводки в частном доме или квартире, всегда должна начинаться одинаково, с составления плана электрики

Любое строительное мероприятие регламентируется соответствующей документацией, утвержденной государством. Это касается и огромного многообразия материалов, используемых в том или ином случае. На сегодняшний день в качестве нормативных документов выступают ГОСТ и СНиП. В свою очередь, любая работа, касающаяся электричества, подчиняется Правилам Устройства Электроустановок (ПУЭ).

Перед началом работы с электросетью необходимо досконально изучить все пункты, указанные в ПУЭ. Отдельное внимание рекомендуется уделить параграфу, который описывает особенности монтажа и подбора электрооборудования. Рассмотрим основные правила по проведению электромонтажа в квартире.

Все важные элементы электрического оборудования должны располагаться на виду. К ним необходимо обеспечить быстрый и удобный доступ. При монтаже выключателей рекомендуется учитывать высоту их размещения (от пола). В соответствии с нормами этот показатель должен быть в пределах от 50 до 150 см. Расположение выключателей подбирается таким образом, чтобы открытые двери не доставляли неудобства при их использовании. Подвод проводки к выключателям осуществляется сверху вниз.

Минимальная рекомендуемая высота расположения розеток составляет 50 см, а максимальная – 80 см. Это правило предохраняет электроприборы от воды в случае затопления квартиры. Розетки необходимо располагать в точках, которые находятся на достаточном удалении (не менее 50 см) от газовых плит. Такая же дистанция должна быть до батарей отопления, труб и других предметов, оснащенных заземлением. Подвод электропроводки к розеткам производится снизу вверх. Эти правила в обязательном порядке должны учитываться при составлении плана электрики.

Обратите внимание! Число розеток в одной комнате определяется исходя из квадратуры помещения. Существует одно правило, используя которое, можно без труда определить необходимую цифру. Согласно ему, одно изделие должно приходиться на площадь 6 м².

Рекомендуемая высота расположения розеток и выключателей в квартире

Однако такой способ не подходит для определения числа розеток на кухне. Для данного помещения их количество назначается индивидуально и зависит от числа бытовой электротехники. Что касается туалета, то установка розеток в нем запрещена. В ванной комнате разрешается устанавливать эти изделия, однако для них необходим индивидуальный трансформатор.

При прокладке проводов в квартире требуется знать, что эта операция может производиться скрытым или открытым методом. В первом случае кабель размещается в штробе внутри стены, а во втором – снаружи. Сама прокладка производится строго по вертикали или горизонтали, а ее место должно быть зафиксировано на общем плане.

При обустройстве проводки нужно соблюдать дистанцию от трубопроводов и перекрытий. Для линий, проложенных в горизонтальной плоскости, рекомендуемое расстояние до потолка составляет 10 см. Для них же дистанция до карниза или балки перекрытия должна быть не менее 15 см. Кроме этого, горизонтальные линии нужно устанавливать на определенном расстоянии от пола (не менее 15 см).

Для линий, которые монтируются по вертикали, также существуют определенные правила. Например, дистанция от дверного или оконного проема должна быть не менее 10 см. А также вертикальные провода необходимо устанавливать на расстоянии 40 см от газовых коммуникаций.

Количество розеток на кухне должно соответствовать числу бытовой электротехники находящейся в ней

Очень важно, выполняя проводку электрики, следить, чтобы кабели не соприкасались с металлическими элементами в стенах или снаружи. В случае необходимости монтажа нескольких параллельных (по отношению друг к другу) проводов между ними требуется соблюдать дистанцию 3 мм. Такие кабели могут и соприкасаться, однако для этого их размещают в специальной защитной трубке – гофре.

При разводке проводов в щитке места их соединений тщательно изолируются. Важно запомнить, что стыковка медных и алюминиевых кабелей запрещается. Для организации соединений принято использовать болты. Этот способ применяется для заземления и нулевых проводов.

Видео схема электропроводки дома

прокладка кабеля, проводка в квартире под натяжным потолком, разводка света в гофре, крепление проводов, чем и как крепить электропроводку к потолку

Содержание:

Как правильно выбрать способ укладки коммуникаций
Устройство разводки

Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия
Разводка проводов открытого типа
Укладка проводов в штробы
Монтаж кабеля в гибкие рукава
Видео

Укладка электрики по потолку имеет несколько преимуществ, среди которых можно выделить экономию довольно дорогого кабеля. Это объясняется тем, что коммуникации укладываются по самому короткому пути. Также расположение электрики на поверхности потолка позволяет защитить провода от различных механических повреждений, тем самым продлевая срок эксплуатации. Помимо этого потолок является местом расположения приборов освещения, питание которых обеспечивается наличием электрического кабеля.

Для эффективного и безопасного размещения проводки на потолке знать способы укладки электрики, а также правила, по которым определяется качество выполненных работ.

Как правильно выбрать способ укладки коммуникаций

Способ разводки электрики по потолку определяется по следующим параметрам:

• Тип строения. Здесь речь идет об эксплуатационном назначении объекта, специфике используемых материалов для строительства и других параметров.
• Место, где располагается главный распределительный щит или распределительный ящик.
• Расположение оборудования, к которому требуется провести проводку.
• Используемый кабель, в частности его марка и проектное сечение.

Монтажные работы по укладке силовой и слаботочной проводки выполняются по следующим типам потолка:

• Железобетонные плиты перекрытия.
• Открытые перекрытия из дерева.
• Оштукатуренная деревянная поверхность.

Для каждой разновидности потолка характерно наличие своих особенностей.

Многих мастеров интересует вопрос, что лучше, прокладка кабеля по потолку или на полу. В этом случае можно рассматривать степень удобства выполнения монтажных работ. К примеру, потолочная поверхность уже подготовлена к финишной отделке, а пол еще ждет своего времени. Конечно, разумнее будет закладка коммуникаций в бетонную стяжку пола. Однако, следует учитывать отрицательные стороны расположения проводки на полу. Во-первых, в такой ситуации возрастает нежелательная нагрузка на кабель. Во-вторых, грызуны очень часто повреждают проводку, в результате может произойти короткое замыкание и даже пожар.

Перечисленные моменты позволяют сделать вывод: при острой необходимости прокладки кабеля по полу нужно использовать трубки, устойчивые к деформации и повреждениям.

Устройство разводки

Различают два типа расположения электрики:

• Скрытая проводка в квартире по потолку предполагает заведение кабеля в полость перекрытия или его закладка в защитные конструкции. Другими словами при монтаже таким способом необходимо использовать специальные трубы, гибкие металлические рукава, короба. Кроме того провода и кабель заливать в бетонных строительных конструкциях в процессе их изготовления, а также размещать в замкнутых каналах и пустотах плит перекрытия.
• Наружная проводка предусматривает крепление коммуникаций на внешней поверхности перекрытия. Другими словами при открытом способе провода можно закреплять на стенах, потолках и других элементах конструкции. Наружная проводка также может быть помещена в трубы, короба, гибкие гофрированные рукава из тонкостенного металла или полипропилена. Кабель можно проложить в электротехнических плинтусах и наличниках, с использованием струн, тросов или свободной подвеской.

Монтаж скрытой проводки выполняется следующими способами:

• Применение монтажных скоб или изоляторов.
• Использование пластиковых или металлизированных гибких рукавов.
• Заведение в тонкостенные стальные трубы.
• Укладка электротехнические пластиковые трубы.
• Использование специальных коробов.

Монтаж скрытой проводки электрики под натяжной потолок может выполнять только квалифицированный специалист, который обладает знаниями и навыком проведения проводов по пустотам внутри плит перекрытия.

При самостоятельной укладке кабеля внутри плиты можно воспользоваться несколькими способами.

Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия

Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию.

Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.

Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.

Из инструментов понадобится следующее:

• Перфоратор с буром, соответствующим диаметру крепежей.
• Молоток.
• Шнур или веревка для разметки.
• Крепежные элементы для осветительных приборов.
• Шурупы с пластиковыми уплотнителями.
• Электрический кабель.
• Тонкая и жесткая проволока.

Монтажные работы выполняются по такой инструкции:

• Используя шнур или веревку, определяется центральная точка на потолке. Для этого в углах помещения крепят шурупы, привязывают веревку или шнур, с помощью которых отбивают диагонали. На месте их пересечения находят центральную точку. В этой точке следует расположить прибор освещения.
• В центральной точке с помощью перфоратора необходимо сделать отверстие, через которое будет выведен кабель.
• Отверстие расширяют до диаметра около 3 см.
• Далее находим точку пересечения уровня распределительной коробки и продольной линии от отверстия в центре потолка. Здесь сверлится еще одно отверстие и расширяется до определенного диаметра.
• К кабелю прикрепляют перевязку из жесткой стальной проволоки.
• Другой конец проволоки вставляют в отверстие около распределительной коробки и проталкивают ее до центральной части потолка внутри полости плиты.
• Когда по расчетам перевязка достигнет определенной точки, крючок из жесткой проволоки необходимо вставить в отверстие в центре и попытаться зацепить перевязку.
• В случае удачной попытки проволоку вытягивают вместе с проводкой на необходимую длину.
• После этого устанавливают крепежные элементы для приборов освещения, включая различные светильники и люстры.

Разводка электрического кабеля по этой схеме, включая проводку под натяжным потолком, соответствует строительным нормам и правилам, но иногда не совпадает с потребностями собственников квартир. По этой причине можно воспользоваться дополнительной схемой разводки кабеля, который необходимо проложить для нестандартно расположенных светильников и люстр. В этом случае под каждый прибор делают отверстие с помощью перфоратора и протягивают к ним кабель электропитания. Читайте также: «Проводка по потолку – как правильно провести проводку своими руками».

Разводка проводов открытого типа

Такой способ используется в том случае, когда нет возможности протянуть кабель по внутренним пустотам плиты. Открытая прокладка подразумевает закрепление коммуникаций с внешней стороны. Монтаж можно выполнить самостоятельно без особых проблем, но следует учитывать, что потолок в этом случае выглядит не очень привлекательно. По этой причине открытая разводка чаще используется в складских и промышленных помещениях. Установка в жилом помещении возможна при последующей маскировке подвесными потолочными системами.

Наружная разводка своими руками, включая электропроводку под натяжным потолком, выполняется по следующей схеме:

• Делают разметку расположения электрического кабеля на потолке.
• Согласно разметке сверлят отверстия с помощью перфоратора глубиной около 5 см, выдерживая между ними расстояние примерно 50 см.
• Кабель тщательно выпрямляют, стараясь удалить все волны.
• Перед тем как крепить проводку к потолку, провод вставляют в дюбель-елочку и втыкают последний в отверстие в потолке. При необходимости дюбель подбивают молотком.
• Проделывают подобные действия по всей длине кабеля.

При решении вопроса, как закрепить кабель на потолке, вместо дюбелей можно использовать специальные стяжки под шуруп. В этом случае провод фиксируется следующим образом:

• По потолку проводят линию согласно расположению кабеля и с небольшим шагом сверлят отверстия.
• Прежде чем крепить провода к потолку, каждое отверстие вставляют простой пластиковый дюбель, в который забивают шуруп с петлей стяжки.
• После установки дюбелей по всей длине кабель подвязывают стяжками.
• Концы стяжки можно в дальнейшем обрезать.

Укладка проводов в штробы

Если рассматривать правовую сторону, то штробление плит перекрытия строго запрещено строительными нормами и правилами, так как подобные операции ослабляют плиту и могут стать причиной аварии. Штробы можно делать только в штукатурном слое.

Укладка электропроводки по потолку в квартире в штробы выполняется с помощью болгарки с отрезным диском по бетону, молотка и монтажных скоб. Процесс подразумевает следующие действия:

• На стенах и потолке делают отметки расположения электропроводки.
• С помощью болгарки разрезают слой штукатурки на глубину до 2 см. Чтобы готовое углубление имело треугольную форму, болгарку следует держать под небольшим углом.
• Кабель выпрямляют и укладывают в полученные углубления.
• Крепление провода к потолку осуществляют с помощью скоб по бетону.
• В завершении монтажных работ свободное пространство в штробе заполняют штукатурным составом.

Следует помнить, что при таком способе отсутствует возможность извлечения провода в случае повреждения. Однако есть и положительная сторона, если правильно выполнить укладку кабеля в штробы и выбрать верное решение вопроса, как закрепить провода на потолке, то необходимость ремонта не возникнет достаточно долгое время.

Монтаж кабеля в гибкие рукава

Очень часто при разводке электрики используются гибкие гофрированные рукава. Это приспособление можно назвать универсальным средством для прокладки силового и слаботочного кабеля. Одним из преимущественных моментов в этом случае является наличие внутри рукава проволоки протяжки. Монтажные работы предполагают фиксацию гофрированного шланга на потолке и протягивание кабеля с помощью проволоки-перетяжки.

Готовая схема разводки света по потолку представляет собой следующую картину: от щитка идет кабель, который доходит до распределительной коробки и расходится в разных направлениях, в соответствии с расположением розеток и приборов освещения. Из этого следует, что электрическая распределительная коробка на потолке предназначена для разведения кабеля к источникам питания, розеткам и люстрам. Главное условие монтажа – обеспечение постоянного доступа к коробке. Следовательно, распределительная коробка для проводки на потолке и натяжной потолок можно назвать несовместимыми конструкциями. Что касается подвесных систем, то в них можно сделать специальный лючок для доступа к распределительной коробке.

Некоторые особенности прокладки электрического кабеля по потолку

Существует несколько моментов, о которых необходимо помнить при укладке электрики по потолку, в том числе электрики под натяжным потолком:

• В бытовых условиях можно не использовать защитный гофрированный рукав, но в этом случае необходимо использовать кабель марки ВВГнг с медной жилой. В случае замыкания такая проводка не будет гореть или тлеть, что особенно важно при маскировке кабеля потолочными конструкциями.
• Осуществляя разводку электрики под натяжным потолком винилового типа, важно выдержать определенное расстояние от лотка электрики до самой конструкции, которое в большинстве случаев приравнивается к 15 см. Установка гипсокартонной подвесной конструкции в этом случае ограничений не имеет.
• Прокладку электрического кабеля по деревянным перекрытиям необходимо проводить только с использованием защитного гофрированного рукава или специального лотка. В противном случае при замыкании может случиться пожар, так как дерево является легко возгораемым материалом. При укладке слаботочной проводки монтаж на деревянных поверхностях может осуществляться открытым способом, не используя защитные трубки.
• Прокладывая проводку по металлической обрешетке, можно не использовать защитную трубку, достаточно привязать кабель к профилю с помощью пластиковых стяжек. Однако в этом случае важно проверить провода на предмет отсутствия участков с поврежденной изоляцией. Аналогичная ситуация возникает при фиксации электрического кабеля к черновому потолку.

Таким образом, разводку кабеля по потолочному перекрытию, включая укладку проводки по потолку в гофре, вполне можно осуществить своими руками, особых сложностей в этом процессе нет. Главное условие – соблюдение всех правил и рекомендаций от квалифицированных специалистов.

Электричество в доме своими руками. Ввод электричества в дом

Содержание

1. Электричество в доме своими руками. Ввод электричества в дом
   • Воздушная линия
2. Как раскидать проводку по дому. С чего нужно начинать выполнение
3. Проводка в доме своими руками схемы. Разводим электропроводку в частном доме своими руками
   • Основные этапы монтажа электропроводки в частном или загородном доме
   • Составление схемы электроснабжения (проект расстановки розеток и выключателей)
   • Основные рекомендации при составлении схемы электроснабжения частного дома
4. Проводка в доме 380. Составление и согласование проекта
   • Выбор фаз
   • Как рассчитать мощность потребления при разводке
   • Группы потребителей
5. Видео электропроводка в доме своими руками. Разводка электропроводки. Освещение

Электричество в доме своими руками. Ввод электричества в дом

Одним из самых сложных вопросов, с которыми приходится сталкиваться при подключении дома к электроснабжению – получение разрешения на ввод силового кабеля в частное строение. Со стороны организаций, ответственных за отпуск электроэнергии потребителю по конкретному ответвлению, в этом случае выступает “Энергосбыт”. Чтобы законно оформить эту процедуру – от пользователя потребуется сначала разработать, а затем утвердить проект электроснабжения жилого дома. Помимо этого, необходимо будет подготовить технические условия на подключение силового кабеля с определенным типом питающего напряжения.

Обратите внимание: Самостоятельно оформить всю необходимую документацию, которая может потребоваться для предоставления в “Энергосбыт”, очень непросто.

Поэтому многие хозяева частных владений предпочитают решать этот вопрос с помощью специалистов-энергетиков.

Воздушная линия

По завершении всех согласовательных процедур можно перейти к чисто техническим моментам, касающимся того, как проложить силовой кабель и организовать ввод электроэнергии в здание. Для этого в первую очередь потребуется отдельно рассмотреть каждый из обозначенных способов его подводки (по воздуху или в земле).

Воздушный ввод кабеля питания в частный дом

Дополнительная информация: На практике в подавляющем большинстве случаев “Энергосбытом” предписывается выполнять ввод по воздушной линии (ее проще проверить на предмет хищения электроэнергии).

Как раскидать проводку по дому. С чего нужно начинать выполнение

Как правило, на первых этапах ремонта, люди обычно, еще слабо представляют конечный результат. А для грамотной электропроводки, очень желательно, было бы его представить. Так как от этого, будет зависеть  функциональность и логичность расположения розеток, выключателей, освещения, да и вообщем-то, всей проводки в целом.

Схема электропроводки в частном доме или квартире, всегда должна начинаться одинаково, с составления плана электрики. И вот почему. Допустим, сделали вы ремонт, при этом, не особо задумывались по поводу конечного результата, как электрик советовал, так и делали. Все готово. Расставили мебель по местам, расположили бытовую электронику и что же у нас получилось? Катастрофа!

Все розетки, оказались в холодном резерве, одну загородил шкаф, другую диван, третью комод и четвертую тумбочка, даже возле телевизора и любимой стерео системы, как по закону подлости, не оказалось розеток в радиусе 3-4 метров. И вот здесь, начинается очень веселая и увлекательная игра, под названием, раскидай по всей квартире удлинители и пилоты.

Спрашивается, зачем вы делали новую электропроводку, чтоб потом ходить и спотыкаться об удлинители? Разумеется нет. И в квартире, это еще пол беды, а вот неправильно выполненная схема электропроводки в частном доме, сулит более глобальные последствия. Ведь, если в квартирах, проводка меняется в среднем, раз 20-25 лет, то в частных жилых домах, намного реже или совсем никогда.

Что же делать? Сядьте, и спокойно подумайте, определитесь с расстановкой мебели и бытовой электроники. Обязательно отметьте, что нового из электроприборов, вы планируете приобрести в ближайшие годы.  Например: кондиционер, посудомоечная машина, морозильная камера, электрический водонагреватель, электрический духовой шкаф или варочную панель и так далее, и куда, после этих приобретений могут сдвинуться уже имеющиеся шкафы, диваны и тумбочки. Посоветуйтесь со своим семейством, женой и детьми, на практике, их советы, оказываются очень даже не лишними.

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос — зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

Первое что необходимо выполнить перед началом ремонта — разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

Проводка в доме своими руками схемы. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

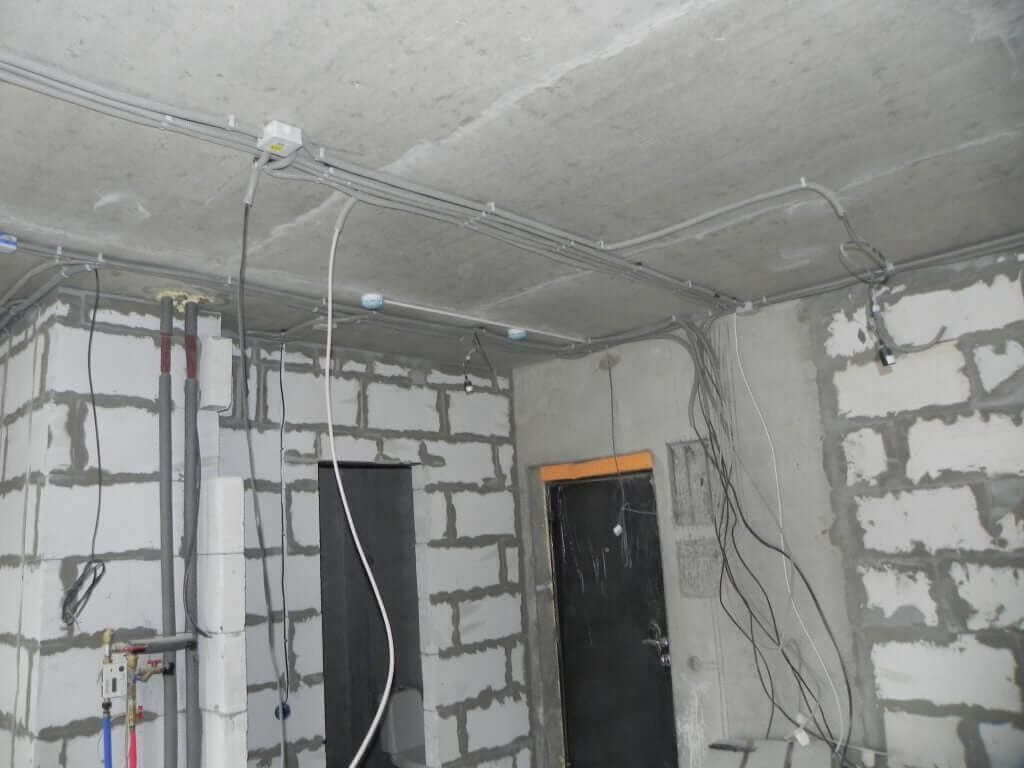

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
2. Определение места установки распределительного щитка.
3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
4. Штробление стен под скрытую электропроводку.
5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
6. Высверливание отверстий под установку подрозетников и распределительных коробок.
7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
8. Прокладка кабельно-проводниковой продукции.
9. Установка подрозетников и черновая заделка штроб.
10. Расключение распределительных коробок.
11. Монтаж контура заземления.
12. Проверка сопротивления заземления смонтированного контура.
13. Сборка и монтаж щитка.
14. Проверка работоспособности всех розеток и выключателей.
15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
2. Повороты кабелей должны выполнятся строго под углом 90°.
3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
12. Все металлические элементы и розетки должны быть обязательно заземлены.

Проводка в доме 380. Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента , не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

Если в коттедже или на участке планируется установить мощный электрокотел либо какое-нибудь устройство с трехфазным электродвигателем, то вариант только один – три фазы на 380 В. Это же решение придется использовать, если все потребители электричества рассчитаны на 220 В, но суммарная мощность выходит большой. В этом случае разводку следует делать так, чтобы распределить нагрузку по разным фазам, а не оставлять ее всю лишь на одной.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме , если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Видео электропроводка в доме своими руками. Разводка электропроводки. Освещение

Как выполняется проклaдкa электропроводки нa чердaкaх

Монтируем проводку на чердаке

Электропроводка на чердаке имеет ряд дополнительных требований, которые следует учесть еще на стадии проектирования.

Во многом эти требования зависят от способа использования чердака, но важным фактором являются и материалы, из которых он изготовлен. Поэтому, дабы предусмотреть все возможные нюансы, мы рассмотрим все варианты.

Содержание

• Способ прокладки электропроводки в чердачных помещениях
  • Открытая проводка
  • Скрытая проводка
• Требования по монтажу сети освещения в чердачных помещениях
• Вывод

Способ прокладки электропроводки в чердачных помещениях

Выбор способа монтажа электропроводки в чердачных помещениях может выполняться открытым и закрытым способом. Но если для других помещений выбор способа монтажа зависит во многом от ваших пожеланий, то для чердаков этот выбор сильно ограничен.

Открытая проводка

Чердачная проводка в частном доме, который выполнен из горючих материалов, практически всегда должна быть открытого типа.

Для домов из горючих материалов это вообще оптимальный выбор. Ведь позволяет не только существенно сэкономить на материалах, но и достаточно просто выполнять ремонт (см. Диагностика и ремонт электропроводки своими руками).

На фото представлена открытая проводка на роликах

Итак:

• На чердаках открытая проводка может выполняться несколькими способами. Если применяется не защищенный провод, то, согласно п.2.1.69 ПУЭ, его можно прокладывать на роликам. При этом высота прокладки должна быть не меньше 2,5 метров.
• Если вы не можете проложить проводку выше 2,5 метров от пола чердака, то вам потребуется специальная защита от механических повреждений. Обычно для этого используют металлическую или ПВХ гофру.

Обратите внимание! Согласно п.2.1.70 , при таком способе монтажа можно использовать только медный провод.

• Но данный способ далеко не всегда оптимален. Значительно чаще для монтажа открытой проводки применяют стальные трубы или металлическую гофру. При таком способе монтажа высота прокладки не принципиальна.
• Но трубы должны исключать возможность скопления и попадания в них влаги. Между собой трубы или гофры должны быть соединены. Хотя для чердаков жилых домов герметичность таковых стыков и не является обязательной.

Скрытая проводка

Скрытая эл. проводка в частном доме для чердачного помещения может применяться только в случае, если он выполнен из несгораемых материалов. При этом на данное помещение распространяются другие требования, предъявляемые к данному способу монтажа.

• Скрытая проводка может быть выполнена как в перекрытиях, так и в стенах чердака. При этом высота монтажа проводки не играет никакой роли.
• При монтаже скрытой проводки можно использовать алюминиевый провод.
• Скрытая проводка не должна проходить по вентиляционным каналам и соприкасаться с поверхностями, подверженными нагреву.
• При переходе через проемы стены скрытая проводка должна выполняться через гильзу и иметь запас провода. При этом гильзы должны иметь огнестойкое уплотнение.

Проводка электропроводки в трубах

Требования по монтажу сети освещения в чердачных помещениях

Когда проектируется проводка в частный дом, то должны учитываться некоторые нюансы чердачного помещения. Ведь, согласно п.15.1 ВСН 59 – 88, чердаки относятся к помещениям с повышенной опасностью. В связи с чем к ним предъявляются повышенные требования.

Обратите внимание! Согласно п. 2.43 ВСН 59 – 88, для частных домов высотой менее трех этажей, а также для дачных домов сеть освещения чердачных помещений не является обязательной. Если же вы все-таки решили ее смонтировать, то она должна отвечать всем остальным нормам.

Итак:

• Прежде всего, сеть освещения чердака, согласно табл.1 ВСН 59 – 88, должна обеспечивать освещенность не менее 10 лк. Для сравнения, освещенность кухни должна быть не менее 50 лк.
• При этом для чердаков достаточно выполнить освещение основных проходов. Монтаж полного освещения не обязателен.
• Согласно п.2.27 ВСН 59 – 88, для чердаков современная проводка в доме должна быть выполнена исключительно лампами накаливания. Люминесцентные лампы применять не рекомендуется. А вот диодных ламп на момент написания норматива, наверное, еще и не было. Но данный пункт носит рекомендательный характер и на нем сильно зацикливаться не советую.
• Есть ограничения и по предельному количеству ламп на одну группу освещения. Для чердачных помещений он увеличен до 60 ламп. При этом, согласно п.7.1.27 ПУЭ, мощность этих ламп не должна превышать 65Вт.

Выключатель освещения чердака следует располагать вне помещения

• Достаточно важным является то, что вся аппаратура управления чердачным помещением должна находиться вне чердака. Поэтому обычно выключатели устанавливают на входе. Хотя, если вы не собираетесь слишком часто посещать чердачное помещение, то цена вопроса значительно снизится при условии, что включение освещения будет производиться просто автоматическим выключателем, питающим данную группу в распределительном щитке.

Вывод

Теперь вы знаете основные отличия проектирования проводки в чердачных помещениях. Исходя из этого, вы сможете более детально выбрать как монтажную схему, так и способ прокладки провода.

Более же подробно со способами монтажа проводки на чердаках вы можете ознакомиться по видео на страницах нашего сайта.

Как развести интернет по квартире своими руками: инструменты и материалы

Подключение к глобальной сети интернет не заканчивается подводом провода от провайдера к квартире. Важно также выполнить правильную разводку провода по площади, чтобы подключить персональный компьютер. Желательно все организовать так, чтобы провод был незаметным, выбрать нужные разветвления и другие элементы. Как развести интернет по квартире и комнатам, можно понять, ознакомившись с перечнем специальных рекомендаций разведения провода и устройства кабельного Internet.

Содержание

• Смысл выделенного канала
• Что представляет собой провод?
• Как выбрать
• Прокладка по периметру
• Разводка

Смысл выделенного канала

Провайдер может осуществлять прокладку провода и его разведение на отдельные подъезды, дома. Чтобы сделать квартирную разводку правильно, вовсе не важно, каким именно образом оператор подключил пользовательский дом к сети. Необходимо только качественно протянуть кабель по периметру квартиры на одну или несколько точек (конечных компьютеров).

Точка соединения с глобальной сетью в помещении обязана находиться в слаботочной секции этажного щитка или в другом месте, которое используется как замена указанного.

Важно! Хоть и достаточно редко, но иногда, операторы создают точку доступа в пределах помещения.

Независимо от того, применяется в пределах дома подключение на основе оптоволокна или при помощи обычного провода, от точки доступа до устройств в помещении разводить проводку интернет кабеля в квартире необходимо при помощи провода под названием витая пара.

Что представляет собой провод?

Обзор и настройка модема D-Link Dir-320

Представленный вид провода является основой онлайн доступа во всем мире. Силовой кабель для сети со слабым током, который именуется витой парой, основан на отечественном государственном стандарте номер 54429 от 2011 года.

Обратите внимание! Разводка интернета в частном доме, квартире и любых других местах, осуществляется именно на основе этого кабеля.

Полное название провода отображает все его характеристики. Сети со слабым током указывают, что применяется провод только в сетях, напряжение которых менее 24 Вольт. В основной массе — это линии управления и связи, то есть телефония, глобальная сеть, сигнализация и прочие подобные.

Кроме этого, слово «витая» определяет, что во время изготовления жилы провода попарно скручиваются между собой и образуют сплошной виток. Наиболее простой вид имеет только одну пару жил и заводскую маркировку 1 PR. Последовательно идут двухпарные, четырех- и так далее.

Как выбрать

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Для стандартной квартирной сети, следует подобрать провод максимально правильно. Рекомендуется применять кабель из четырех пар, который в общем будет иметь восемь жил. Самый простой, двухпарный провод невозможно проложить по причине несовместимости с определенными сетевыми протоколами.

Чтобы приобрести провод наиболее верно, следует соблюдать такие рекомендации:

• витую пару запрещается присоединять при помощи скрутки или иных похожих видов соединений, которые могут быть применены в классической электропроводке. Чтобы их максимально правильно соединить между собой, следует применять репитеры или специальные переходники;
• переходники склонны делать сигнал более слабым. Репитерам необходимо питание и стоимость их немалая. Рекомендуется покупать провод так, чтобы его длины было достаточно от одного прибора до другого. Не помешает определенный запас, так выйдет дешевле, чем покупка репитеров;
• рекомендуемый класс провода — пятый. С повышением класса улучшается качество получения сигнала;
• схема разводки интернета по квартире должна быть с однопроволочными жилами;
• предусмотренное экранирование необходимо, однако его нельзя назвать обязательным мероприятием.

Прокладка по периметру

Генератор ников

Согласно установленным нормам и правилам, каждое помещение (дом, квартира) следует оборудовать точкой доступа с возможностью отключения. Все это выполняется силами оператора. Конечное решение имеет внешний вид специализированной розетки.

Важно! Для работы с витой парой, в специализированных магазинах представлены наборы инструментов.

Правильная прокладка должна сопровождаться такими факторами:

• необходимо применять ПВХ-трубы и хорошие пластиковые коробы. Максимально визуально приятным является прокладка во время ремонта, когда можно предусмотреть скрытый монтаж кабеля. В противном случае, придется довольствоваться коробами или трубами. Использование скрывающих элементов конструкции должно проходить с предварительным учетом всех углов и поворотом проводки;
• во время протягивания следует учесть влияние внешних факторов. Например, кабели с неэкранированным видом могут получить негативное влияние на сигнал от разных электрических приборов в помещении. Не рекомендуется проводить путь возле радиаторов отопления, других электрических кабелей, бытовых устройств, которые излучают электромагнитные волны. Если не получается проложить вдали от других электропроводов, то следует избегать параллельной укладки. Лучшим вариантом будет перпендикулярное расположение;
• не допускать перегибов и пережимов. Витая пара обладает повышенной чувствительностью к таким воздействиям, поэтому лучше воздержаться и предусмотреть путь без указанных элементов;
• наибольшая эффективность достигается с использованием специального инструмента. Любая работа, обжим и выравнивание витой пары следует проводить с использованием специальных инструментов. Некоторым специалистам достаточно набора обычных отверток и других компонентов, не предназначенных для такой работы. Чаще всего, конечный провод не является показателем эффективности всей системы;
• для соединения подходят коннекторы или специальные розетки, однако при таком соединении нарушается надежность и герметичность. Рекомендуется соблюдать контакт частей кабеля при помощи скрутки или спайки;
• для удлинения маршрута прокладки можно нарастить новый отрезок. Для этого подойдет спайка или скрутка. Также можно использовать сетевые коммутаторы.

Наибольшая эффективность достигается тогда, когда нет никаких стыковых соединений на маршруте от точки доступа до роутера или персонального компьютера. Лучше всего будет использовать один сплошной отрезок. Если возможности соблюсти такое правило нет, то для подключения применяются репитеры. Это устройства, которым необходимо постоянное электрическое питание, что требуется учесть.

Заход витой пары в помещение выполняется при помощи специального отверстия в стене. Если уже есть готовое отверстие для других коммуникаций, то его также можно применить. По диаметру отверстия необходимо уложить трубу из пластика. Также, на отрезке от электрического щита до входа в помещение, необходимо продумать короб. Делается это не для улучшения внешнего вида, а защиты от повреждения.

Важно! В самом помещении также не рекомендуется оставлять кабель разбросанным. Лучше всего для прокладки продумать путь по потолку или другим местам, где максимально можно избежать возможных повреждений. Наиболее экономичным и простым методом прокладки пути является применение деревянного или пластикового плинтуса, к которому витая пара крепится специальными скобами.

Разводка

Перед тем, как провести интернет кабель по квартире, следует предусмотреть схему разводки. Лучше не допускать соединения скрутками или спайками. Распаечных коробок для разводки не должно быть.

Витая пара должна пролегать по периметру квартиры неразрывно от точки доступа до персонального компьютера, если имеется только одно устройство. Если таких несколько, то следует соблюдать единые линии от точки доступа к роутеру и от него на каждое отдельное устройство.

Чтобы соединить витую пару с различными приборами, например, модемом или сетевой платой ПК, применяются различные разъемы, которые именуются Джеками с маркировкой RJ-45.

Если сеть не содержит маршрутизатора, тогда распиновка провода выполняется согласно схеме на рисунке.

Если в схеме предусмотрено наличие маршрутизатора, то концы кабеля следует обжать идентично.

Витая пара была и остается максимально качественным методом установки локальной компьютерной сети в пределах помещения, а также для соединения персонального компьютера с глобальной сетью. Наиболее подходящим для таких условий будет четырехпарный провод пятого класса. Рекомендуется, чтобы он был в специальном экране.

Развести интернет по периметру квартиры для одного или нескольких персональных компьютеров можно достаточно просто. Главное — знать основные параметры и правила выполнения указанных действий. Витая пара, которая применяется в таких сетях, очень чувствительна к определенным воздействиям и требует надежной защиты. Необходимо правильно выбрать витую пару, проложить по квартире и продумать разводку.

Подгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Как провести электрический провод сквозь стены

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 11. 10.21

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Каждый раз, когда ваш проект включает в себя расширение или добавление электрической цепи, большая часть работы будет заключаться в прокладке новых проводов от источника питания до конечного пункта назначения. «Протягивание проводов» через готовые стены может варьироваться от нескольких футов кабеля, например, когда вы удлиняете цепь для питания дополнительной розетки в комнате, до протягивания нескольких десятков футов кабеля, если вы добавляете совершенно новую питаемую цепь. через главную сервисную панель.

Во многих отношениях прокладка нового провода может быть самой сложной частью электрического проекта и часто самой трудоемкой. Самая сложная работа возникает, если вы прокладываете кабель между уровнями дома, например, от реконструированного помещения второго этажа до сервисной панели подвала. Это намного проще, если вы просто протягиваете кабель от существующей розетки до нового места, чтобы добавить розетку. Этот более простой сценарий описан в этом демонстрационном проекте.

Хотя для этого требуется удалить и залатать гипсокартон, один из самых простых способов прокладки кабеля — просто вырезать канал в готовой поверхности стены, открывающий шпильки, чтобы вы могли просверлить и проложить кабель. Это метод, показанный здесь.

Прежде чем начать

Прокладка электрических проводов через готовые стены почти всегда осуществляется с помощью кабеля в оболочке, часто известного как кабель NM (неметаллический) или Romex (названный в честь одного из популярных брендов). Не все кабели в оболочке одинаковы, и важно выбрать тип, подходящий для конфигурации цепи. Во-первых, сечение провода должно соответствовать амперной нагрузке цепи; и, во-вторых, кабель должен иметь правильное количество проводников для конфигурации цепи.

Для 15-амперной цепи стандартом является провод 14-го калибра, а для 20-амперной цепи нормой является провод 12-го калибра. Для простой цепи розетки кабель обычно будет иметь два проводящих провода — белый нейтральный и черный «горячий» провод — плюс заземляющий провод из оголенной меди. Этот кабель обычно имеет маркировку типа «12-2 с заземлением» (перевод: провод 12-го калибра, два проводника плюс заземляющий провод). Но если цепь соединяет трехпозиционные выключатели или используется для определенных конфигураций осветительных приборов, для установки может потребоваться три проводящих провода плюс заземление. Эти трехжильные кабели обычно имеют два провода под напряжением (красный и черный) и белый нейтральный провод, а также оголенный медный провод заземления.

Таким образом, очень важно иметь некоторое представление о цепях, чтобы выбрать правильный кабель для установки.

Когда кабель проходит сквозь стены без отделки поверхностей (например, в недостроенном гараже или на чердаке) или когда он должен быть закреплен на поверхности стены, электрические нормы могут запрещать использование кабеля NM. Вместо этого вам нужно будет прокладывать провода как отдельные проводники, содержащиеся в металлическом или пластиковом кабелепроводе, или в кабеле с металлической оболочкой, известном как кабель BX. Эти установки здесь не рассматриваются, так как они требуют других навыков.

Вопросы безопасности

В большинстве муниципалитетов любые работы, связанные с прокладкой электрического кабеля через стены и подключением этого провода к устройствам, требуют разрешения на строительство, а также проверки инспектором на месте до закрытия стен. Во многих сообществах электрикам-самодеятелям разрешено выполнять такую ​​работу, если она выполняется в доме домашних мастеров. Иногда для получения разрешения домовладельцу требуется короткий электрический осмотр домовладельца.

Важно не обойти процесс разрешения и проверки. Этот процесс существует для обеспечения безопасного выполнения работы, и инспектор проверяет, среди прочего, чтобы убедиться, что калибр проводов достаточен для выдерживания нагрузки по току, и что кабели правильно проложены через шпильки.

Резка гипсокартона может привести к выбросу гипсовой пыли, которая раздражает глаза и легкие, поэтому при выполнении этой работы всегда надевайте противоаэрозольную маску и защитные очки.

Когда обращаться к специалисту

В то время как прокладка кабеля NM для новых или расширенных цепей не является сложной задачей, окончательное подключение розеток, выключателей и особенно соединений автоматического выключателя на главной сервисной панели требует некоторого понимания и опыта работы с электрооборудованием. Вы можете вызвать электрика, чтобы сделать окончательные соединения, если вы не полностью уверены в своих навыках самостоятельной работы. Местные нормы иногда предусматривают, что только лицензированный электрик может работать в сервисной панели.

И вы можете вызвать электрика для очень длинных или сложных кабелей. У профессионала есть много инструментов и методов для прокладки («ловли») кабелей через стены, полы и потолки без удаления гипсокартона.

Ель / Хилари Эллисон

Оборудование/инструменты

• Бесконтактный тестер цепей
• Прямой край
• Карандаш
• Пила для гипсокартона
• Искатель шипов (при необходимости)
• Защитные очки
• Респиратор
• Сверло с 1/2-дюймовым сверлом
• Циркулярная пила с диском для каменной кладки (для штукатурки стен)
• Магазинный вакуум
• Рулетка
• Кусачки
• Молоток
• Инструменты для отделки гипсокартона

Материалы

• Кабель НМ
• Металлические накладки на ногти
• Кабельные зажимы (где необходимо)
• Металлические накладки на ногти
• Кабельные скобы (где необходимо)
• Шурупы для гипсокартона
• Лента для соединения гипсокартона
• Шовный состав для гипсокартона

На этой демонстрации показано одно из самых простых и распространенных применений прокладки нового провода: продление цепи от существующей розетки до новой розетки в готовой стене.

1. Отключить питание

   В целях безопасности отключите автоматические выключатели, которые контролируют любую проводку под напряжением в стене, где вы будете работать. Используйте бесконтактный тестер цепи на ближайших розетках или выключателях, чтобы убедиться, что питание отключено.


   Ель / Кевин Норрис

2. Открой стену

   С готовыми стенами вам нужно будет прорезать поверхностный слой, чтобы получить доступ к стойкам, чтобы пропустить через них кабель.

   Начните с разметки пары линий разреза на стене от источника электропитания до коробки назначения. Ваша цель — удалить как можно меньше гипсокартона, но удаленный участок должен быть достаточно широким, чтобы можно было просверлить отверстия в стойках с помощью дрели. Обычно достаточно секции шириной от 6 до 12 дюймов. После разметки используйте пилу для гипсокартона или аналогичный инструмент, чтобы вырезать канал из гипсокартона между стойками.

   Когда вы прокладываете кабели вертикально через стену, вы удаляете всю вертикальную секцию гипсокартона между двумя стойками. Начните с поиска стержней с помощью искателя, затем отрежьте вертикальный участок гипсокартона от полости для стержня, где вы хотите установить кабель. Большой удаленный участок гипсокартона можно сохранить, чтобы использовать его для исправления стены, когда работа с кабелем будет завершена.

   Совет

   Стены, сделанные из гипса и токарного станка, а не из гипсокартона, могут быть затруднены. Один из методов заключается в использовании циркулярной пилы с установленным лезвием по каменной кладке глубиной всего около 3/4 дюйма. Разрежьте горизонтально вдоль поверхности стены, чтобы прорезать штукатурку и обточить и удалить часть поверхности стены. Ремонт стены после прокладки кабеля можно выполнить с помощью гипсокартона.

   Ель / Кевин Норрис

3. Отверстия для кабеля

   Рядом с центром каждой шпильки просверлите отверстие диаметром 1/2 дюйма, где будет проходить кабель NM. В соответствии с нормами, отверстия должны быть смещены не менее чем на 1 1/4 дюйма от переднего края стоек, или . Вам нужно будет использовать металлические пластины, прибитые к передней части стоек, чтобы защитить кабели от случайное проникновение шурупов или гвоздей. Многие электрики следуют обоим рекомендациям — как отступным, так и защитным пластинам.

   При сверлении отверстий старайтесь следовать прямой линии. Любое отклонение от прямой линии затрудняет протягивание кабеля. Чтобы отверстия были прямыми, держите сверло внутри полости шпилек, когда вы просверливаете шпильки горизонтально.

   Просверлив все отверстия, уберите стружку и опилки магазинным пылесосом.

   Ель / Кевин Норрис

   Ель / Кевин Норрис

4. Отрежьте и потяните кабель

   Измерьте и отрежьте кабель от источника до пункта назначения, оставив на каждом конце по футу лишнего. Начиная с одного конца кабельной трассы, протяните («протяните») кабель через первую стойку, через полость в стене, через следующую стойку и так далее.

   Перед протягиванием длинных отрезков провода распутайте и выровняйте катушку кабеля. Это поможет сделать тягу более плавной.

   Совет

   Если вы прокладываете кабель из комнаты наверху в комнату внизу через плиты пола, для сверления отверстий может пригодиться удлинитель сверла, а для протягивания кабеля часто бывает полезно использовать ленту. Профессионалы часто используют рыболовную ленту для длинных вертикальных натяжений, чтобы вообще не снимать гипсокартон, за исключением небольших отверстий для доступа, необходимых для сверления стеновых пластин.

   На каждом конце кабельной трассы вставьте конец кабеля в электрическую коробку, используя любые необходимые кабельные зажимы. Пластиковые коробки обычно имеют предварительно прикрепленные зажимы; Для металлических коробок может потребоваться дополнительный кабельный зажим, который вставляется в имеющееся выбивное отверстие в коробке.


   Ель / Кевин Норрис

5. Прикрепите защиту для гвоздей

   Металлические пластины для защиты от гвоздей могут быть размещены по краям стоек для защиты проводки от случайного проникновения гвоздей или шурупов. Они также служат для усиления прочности шпильки в том месте, где она была просверлена.

   Хотя код не требует защиты гвоздей, если отверстия были просверлены с правильным смещением на 1 1/4 дюйма, рекомендуется установить их в качестве меры безопасности.

   Теперь при необходимости прикрепите кабельные скобы: в соответствии с электрическими нормами кабели должны быть прочно закреплены в пределах 8 дюймов от каждой электрической коробки и через каждые 4 1/2 фута, если они проходят вертикально вдоль стойки.

   На горизонтальных участках, если последнее отверстие находится на расстоянии более 8 дюймов от электрической коробки, прикрепите кабель к стойке возле точки, где он выходит из коробки, с помощью пластиковой проволочной скобы. Вертикальная кабельная трасса также должна быть закреплена на стойке с помощью скоб, расположенных на расстоянии не более 4 1/2 футов друг от друга по ее длине.

   Ель / Кевин Норрис

6. Залатать стену

   Последним шагом является заделка стены в том месте, где он был направлен для прокладки кабеля.

   Вырежьте заплатку из гипсокартона с помощью линейки и универсального ножа, затем вставьте ее в открытый канал и прикрепите к стойкам с помощью шурупов для гипсокартона. При необходимости вы можете прикрепить деревянную блокировку рядом с существующими стойками, чтобы обеспечить поверхность для крепления краев заплаты для стеновых панелей.

   Обработайте стыки и головки шурупов соединительной лентой и герметиком для гипсокартона.

   Совет

   Если вы планируете изолировать наружную стену перед заделкой гипсокартона, обязательно оставьте достаточный провис в проводке между стойками, чтобы не было натяжения при установке изоляции. проводка в нем спрятана.

   Ель / Кевин Норрис

Заделка большой дыры в гипсокартоне с помощью заплаты для гипсокартона

Какие электрические провода от столба до дома?

Масса из нескольких электрических проводов тянется от близлежащих электрических столбов к крышам почти каждого дома в Сент-Поле и Миннеаполисе. Они входят в маленькую пластиковую крышку и затем спускаются вниз по стене здания, пока не достигают электрического счетчика. Эти провода называются сервисной мачтой .

В каждом доме, питающемся от воздушных распределительных проводов, должна быть служебная мачта. Если вы живете в Сент-Поле или Миннеаполисе, он у вас почти наверняка есть. Однако, несмотря на их важность, о сервисных мачтах легко забыть. Большинство домовладельцев не знают, что такое сервисная мачта, пока с ними не случится что-то не так. К сожалению, если вы не знаете, что такое мачта, вы можете подвергнуть себя риску, даже не подозревая об этом! Вот что вам следует знать о своей сервисной мачте, в том числе о том, как определить, что с ней что-то не так:

Что такое служебная мачта?

На сервисной мачте находятся провода, передающие энергию от городской воздушной распределительной сети к вашему дому. Другими словами, мачта — это мост между вашим домом и источником питания. Он отвечает за введение всего напряжения, которое использует ваша электрическая система, в вашу домашнюю систему. Без функциональной мачты у вас не было бы силы!

Большинство людей определяют «вашу» сервисную мачту как провода, которые физически соединяются с вашим домом. Провода изначально контактируют с большинством домов на крыше, где они входят в пластиковую крышку, называемую «навесом». От флюгера провода сбегают по стене дома вертикально, пока не достигают розетки электрического счетчика.

Несу ли я ответственность за свою сервисную мачту?

Да. Это часто сбивает с толку, поэтому мы проясним это: домовладельцы несут ответственность за обслуживание своей сервисной мачты с момента, когда она связывается с их домом . Если с вашей мачтой что-то не так, вам придется самостоятельно согласовывать ее ремонт. Ваша мачта является частью вашей домашней электросистемы, так же как ваш счетчик, панель и цепи. Как и все эти компоненты, важно правильно ухаживать за мачтой!

Каковы наиболее распространенные проблемы с сервисной мачтой?

Несмотря на установку, предназначенную для их защиты, погодные условия и другие природные явления иногда повреждают или смещают сервисные мачты. Сервисные мачты также должны соответствовать очень специфическим критериям, чтобы быть безопасными и соответствовать требованиям. Даже если ничто не повредило сервисные мачты, они все равно могут сломать код. Вот наиболее распространенные проблемы, которые могут повлиять на мачты бытового обслуживания:

Отсоединенные или ослабленные провода

Обычно это происходит, когда ветка или другой кусок природного мусора падает на висящие провода между домом и распределительными линиями. Вес падающих обломков отрывает провода служебной мачты от стены дома. Служебная мачта всегда должна быть заподлицо со стеной и прикреплена к ней. Ослабленные, свисающие служебные провода очень опасны.

Слишком близко к окну

Электротехнические правила требуют, чтобы провода мачты всегда находились на расстоянии более трех футов от окон. Помните: напряжение, проходящее по этим проводам, поступает непосредственно от распределительной линии. Постоянное напряжение не имеет предохранителей, а значит, очень опасно.

Слишком низко

Электротехнические нормы также предусматривают, что свисающие провода, соединяющие служебную мачту дома, никогда не должны находиться ниже 10 футов от земли. Часто домовладельцы могут непреднамеренно нарушить этот код при строительстве террас или пристроек к своим домам.

Искрение или курение

Если провода вашей сервисной мачты повреждены или оголены, они могут выпускать до 240 вольт незащищенного электричества в свое непосредственное окружение. Такое большое напряжение может вызвать серьезные электрические пожары или даже оказаться смертельным, если вы соприкоснетесь с ним.

Ослабленная или отсоединенная розетка счетчика

Провода вашей сервисной мачты подключаются к более крупной электрической системе вашего дома через счетчик электроэнергии. В частности, провода подключаются к счетчику через гнездо счетчика. Гнездо счетчика расположено сверху счетчика под защитным покрытием.

Если это покрытие и/или флюгер наверху дома отсоединится от мачты, гнездо счетчика будет уязвимо для погодных условий и может быть повреждено. ВАЖНО: Не пытайтесь самостоятельно присоединить отсоединенную розетку электросчетчика . Розетка вашего счетчика напрямую передает незащищенное напряжение в ваш дом. Повторное прикрепление очень опасно и должно выполняться только профессионалами.

Частично закрыт сайдингом или стеной

Если в вашем доме есть лепнина, возможно, ваши служебные провода были встроены внутрь стены. Это противоречит кодексу, в котором говорится, что служебная мачта всегда должна находиться полностью вне стены. Обычно это происходит после расширения дома или проживания.

Что делать при проблемах с сервисной мачтой?

Во-первых: мы настоятельно не рекомендуем пытаться устранить проблемы с мачтой самостоятельно. Рабочее напряжение мачты очень опасно. Ваша сервисная мачта имеет решающее значение для безопасности и эффективности всей вашей домашней электрической системы. Если он кажется поврежденным, отсоединенным или иным образом неисправным, вы должны немедленно его починить. Электрики устранят большинство проблем с мачтой, заменив поврежденную проводку и инфраструктуру.



Обученные и сертифицированные специалисты-электрики Early Bird имеют все необходимое для быстрого и эффективного устранения неполадок с вашей сервисной мачтой. Мы проведем проверку, выясним, что не так, и найдем лучший способ исправить это, чтобы это не навредило вам или вашей семье.

Если вы считаете, что с вашей сервисной мачтой что-то не так, или у вас просто есть дополнительные вопросы, позвоните в Early Bird сегодня! Мы рады помочь вам успокоиться.

Как проложить кабель Ethernet вдоль стен: объяснение

 RobotPoweredHome поддерживает считыватель. Когда вы покупаете по ссылкам в моем блоге, я могу заработать партнерскую комиссию. Как партнер Amazon, я зарабатываю на соответствующих покупках.

Кабели Ethernet чрезвычайно полезны, особенно если вы хотите обеспечить высокоскоростной и надежный доступ в Интернет для некоторых ваших устройств.

Я всегда предпочитаю подключать свою игровую консоль и настольный компьютер к Интернету с помощью кабеля Ethernet.

В моем старом доме была довольно удобная и аккуратно организованная система проводки Ethernet.

Однако, поскольку я сменил дом, я скептически отнесся к организации всей ситуации с проводкой.

Именно тогда я начал изучать маскирующие кабели и некоторые лайфхаки, которые помогли бы мне аккуратно проложить кабели Ethernet вдоль стены.

Ведь! Кому нужны беспорядочные провода, свисающие со стен в их квартире?

Оказывается, существует множество различных типов маскирующих кабелей, которые можно использовать для прокладки кабелей Ethernet вдоль стен вашего дома.

Тем не менее, есть несколько правил и запретов, которым необходимо следовать, чтобы обеспечить правильную установку кабелей.

В этой статье я перечислил некоторые передовые методы, которым вы можете следовать, чтобы кабели Ethernet не отрывались и не болтались после нескольких месяцев установки.

Лучшим способом прокладки кабелей Ethernet вдоль стен является использование укрывателей кабелей, таких как укрыватели из ПВХ, укрытия для плинтуса или желоба для укрывателей. Вы также можете выбрать напольные кожухи для кабелей, если не хотите устанавливать укрыватели кабелей.

В дополнение к этому, я также перечислил некоторые другие основы и советы по управлению кабелями, которые помогут вам завершить ваш проект наилучшим образом.

Каковы преимущества прокладки кабелей Ethernet вдоль стен?

С ростом спроса на стабильный поток Интернета все больше и больше людей ищут способы повысить надежность и скорость интернет-соединения для устройств, которым требуется более высокая пропускная способность.

Один из лучших способов сделать это — проложить кабели Ethernet в разных комнатах вашего дома. Таким образом, вы можете настроить различные маршрутизаторы и удлинители сигнала без потери пропускной способности из-за беспроводного подключения.

Вот некоторые из основных преимуществ прокладки кабелей Ethernet вдоль стен:

• Вы можете подключить устройства, которым требуется более высокая пропускная способность, чтобы уменьшить проблемы, связанные с Wi-Fi.
• Проводное подключение устройств увеличивает пропускную способность.
• Подключение устройств с помощью Ethernet обеспечивает более постоянную пропускную способность.
• Уменьшит количество мертвых зон в вашем доме и минимизирует радиопомехи.
• Если у вас есть кабель Ethernet во всех комнатах, вы сможете подключить любое устройство в любое время.
• Прокладка кабелей Ethernet вдоль стен не требует вмешательства, а это значит, что вам не нужно нарушать систему электропроводки в вашем доме.
• Кабели Ethernet, идущие вдоль стен, можно в любой момент легко демонтировать, что особенно удобно для людей, живущих в арендуемом помещении.

Маскировщики кабелей из ПВХ

Маскировщики кабелей — самый простой и эффективный способ укладки кабелей Ethernet.

На самом деле, их можно использовать для сокрытия и управления всеми типами проводов, чтобы они не выглядели безвкусно и повсюду.

Что касается маскирующих кабелей из ПВХ, то они доступны в нескольких размерах, типах и цветах.

Чтобы скрыть кабели Ethernet, вам потребуются маскирующие кабели из ПВХ шириной 0,4 дюйма.

Однако, если вы хотите провести другие кабели вместе с кабелем Ethernet через укрыватель из ПВХ, вам придется искать более широкие укрыватели.

В зависимости от длины вашего Ethernet-кабеля вам придется разрезать эти маскирующие кабели из ПВХ.

К счастью, их очень легко резать и персонализировать.

Более того, многие производители маскирующих устройств из ПВХ заявляют, что их можно установить всего за три минуты.

Эти консилеры легко окрашиваются в любой желаемый цвет.

Однако краска должна быть на латексной основе, чтобы обеспечить надлежащее покрытие.

Если вы планируете красить маскирующие кабели из ПВХ, сделайте это перед установкой.

Маскировщики кабелей для плинтуса

С другой стороны, если вы ищете лучший и более эстетичный способ скрыть кабели Ethernet, хорошим вариантом будет скрытие кабелей для плинтуса.

Как следует из названия, эти консилеры маскируются под плинтус. №

Они имеют форму четверти D-образной формы, что означает, что их можно легко закрепить между углом пола и стеной. №

Благодаря этому маскирующие плинтусы очень просты в установке.

Вам не нужно использовать много гвоздей или клея, чтобы консилеры оставались на месте.

Они обычно доступны в белом цвете и также изготовлены из ПВХ.

Вы также можете приобрести их в цвете Дуб, но большинство людей предпочитают покупать консилеры под плинтус.

Обычно их окрашивают красками на латексной основе, чтобы они соответствовали эстетике помещения, в котором они устанавливаются. еще один.

Cord Concealer Raceway

Перед прокладкой Ethernet-кабелей вдоль стен вашего дома вы должны проанализировать стены, чтобы выяснить, какой тип маскирующих средств потребуется.

В зависимости от планировки вашего дома вам может понадобиться более одного типа консилера.

Например, если вам необходимо проложить кабель Ethernet вдоль угла стены вертикально, вам понадобится маскирующее устройство для кабельных коробов.

Да, здесь можно использовать консилер из ПВХ.

Однако, если быть честным, это будет выглядеть немного безвкусно и неуместно.

Угловые маскирующие каналы воздуховодов, с другой стороны, специально разработаны для бесшовной установки в углах стен.

Как и упомянутые выше маскирующие кабели из ПВХ и плинтуса, их чрезвычайно легко устанавливать, резать и красить в соответствии с вашими требованиями.

Их можно установить с помощью клея или гвоздей.

В большинстве случаев люди предпочитают клей, так как он не повреждает стены.

Напольные кожухи кабелей

Иногда из-за планировки дома или большого количества декоративных элементов на стене вам приходится прокладывать кабели по полу.

В подобных ситуациях важно защитить провода от повреждений.

Есть вероятность, что люди будут продолжать наступать на них.

Кроме того, если у вас есть непослушные домашние животные, они могут погрызть провода.

Наконец, незакрепленные провода также опасны.

Если вы не будете осторожны, вы можете споткнуться о них.

Чтобы избежать всех этих проблем, вы можете использовать напольные покрытия для кабелей.

Они чрезвычайно полезны, особенно если вам нужно покрыть большую территорию.

Многие люди любят накрывать кабели на полу ковриком или куском ковра.

Однако выглядит это не эстетично.

Крышки для напольных кабелей сконструированы таким образом, чтобы они не мешали вашему прохождению и не мешали вам.

Они представляют собой решение, не требующее перепутывания, благодаря которому ваши шнуры надежно и аккуратно спрятаны.

Как и другие покрытия для кабелей, их можно разрезать в соответствии с вашими требованиями и покрасить в цвет пола.

Другие элементы управления кабелями

В дополнение к маскирующим устройствам для кабелей вы можете использовать наборы для прокладки кабелей, которые поставляются с несколькими инструментами и компонентами, чтобы улучшить прокладку кабелей Ethernet вдоль стен вашего дома и вокруг зоны развлечений.

Эти компоненты предназначены для организации проводов и уменьшения хлопот при перемещении некоторых вещей.

Не секрет, что скопление проводов, похожее на птичье гнездо, представляет собой не что иное, как проблему безопасности.

Большинство комплектов для укладки шнуров поставляются со всем необходимым для того, чтобы спрятать, организовать и упорядочить шнуры в вашем доме.

Наряду с консилерами они также поставляются с кабельными стяжками и кабельными наконечниками, которые помогают удерживать провода на месте.

Вы также можете приобрести коробку для укладки кабелей, чтобы придать устройству более организованный и элегантный вид.

Коробка позволяет спрятать зарядные устройства, разветвители, дополнительные кабели и адаптеры, чтобы они не загромождали вид.

Эти коробки также доступны в различных цветах и ​​текстурах.

Если вы не можете найти цвет, соответствующий эстетике вашего дома, вы всегда можете приобрести белую кабельную коробку и покрасить ее.

Советы по прокладке кабелей

Наряду с мыслями о том, как будут выглядеть провода, когда вы проложите их по стенам дома, важно также подумать о безопасности и целостности данных.

Эти два фактора являются важной частью процесса управления кабелями.

Вот несколько советов по управлению кабелями, которые помогут упростить процесс:

• Не прокладывайте вместе кабели Ethernet и электрические провода, так как они могут создавать помехи.
• В соответствии с электротехническими правилами неэкранированный кабель связи должен быть отделен от электрических проводов не менее чем на 8 дюймов.
• Избегайте зон с сильными помехами, например, рядом с генераторами, трансформаторами, индукционными нагревателями и т. д.
• Попробуйте использовать комбинацию гвоздей и клея, чтобы кабели оставались на месте.
• Не оставляйте оголенные провода висящими поблизости, даже если они классифицируются как низковольтные.
• Если в доме есть домашние животные или дети, не оставляйте провода открытыми.

Обратитесь к поставщику услуг Интернета.

Если вы не знаете, как проложить кабели Ethernet по стене, или никогда раньше этого не делали, лучше всего обратиться к поставщику услуг Интернета.

Технические специалисты не только хорошо разбираются в процессе подключения оборудования, но также знакомы с правилами, установленными властями.

Таким образом, вы можете убедиться, что вся электропроводка выполнена в соответствии с электротехническими нормами.

Заключение

Запутанные и неорганизованные провода — это большая проблема, особенно в небольших квартирах.

С увеличением количества используемых нами электроприборов и развлекательных устройств путаница проводов и птичьи гнезда неизбежны.

Однако это не только неэстетично выглядит, но и представляет угрозу безопасности, особенно если в доме есть животные и дети.

Каким бы утомительным это ни казалось, организация проводов упрощается с помощью правильных инструментов.

Если вы ищете более доступный вариант, который поможет скрыть провода, обратите внимание на гибкие трубы из ПВХ.

Они имеют трубчатую структуру и могут удерживать провода на месте.

Однако, чтобы они правильно шли по стенам и не свисали, их нужно правильно скрепить скобами.

Гибкие трубы из ПВХ могут быть окрашены, как и другие маскирующие кабели.

Однако они не будут обеспечивать подобную функцию и не будут выглядеть организованно.

Вам также будет интересно почитать:

• Можно ли подключить кабель Ethernet к удлинителю Wi-Fi? Подробное руководство
• Настенная розетка Ethernet не работает: как быстро исправить
• Ethernet медленнее, чем Wi-Fi: как исправить за секунды
• Как легко спрятать провода динамиков и привести комнату в порядок

  7

Xfinity Ethernet не работает: устранение неполадок за считанные секунды

Часто задаваемые вопросы

Устанавливают ли электрики Ethernet?

Да, ваш интернет-провайдер может предоставить вам услуги по установке Ethernet в соответствии с электрическим кодом, установленным властями.

Сколько стоит установка розетки Ethernet?

Стоимость установки Ethernet зависит от вашего интернет-сервиса и пакетов, которые он предоставляет. Иногда установка идет бесплатно вместе с приобретаемым пакетом.

Какой длины может быть кабель Ethernet без потери скорости?

Кабель Ethernet не теряет скорость со временем. Более того, поскольку максимальная длина кабеля составляет 328 футов, задержек тоже немного.

Является ли Ethernet быстрее, чем Wi-Fi?

Ethernet не быстрее, чем Wi-Fi. Однако из-за меньшего количества помех и потери сигнала вы можете получить большую пропускную способность и надежность, если подключите свои устройства.

электрика — Как проложить кабель Cat5e через полностью готовый дом?

Спросил 9 лет, 3 месяца назад

Изменено 5 лет, 3 месяца назад

Просмотрено 142k раз

Моя семья и я заинтересованы в покупке дома, который был построен в 2002 году. Это двухэтажный дом на бетонной плите с готовой бонусной комнатой наверху, поэтому нет чердака, кроме как над гаражом. Я хотел бы, чтобы в каждой комнате было четыре точки, и у меня есть 1000-футовая рулонная коробка с экранированным кабелем Cat5e.

Каков идеальный способ запуска Cat5 для каждой комнаты и ком-клозета, когда потолок на первом этаже закончен и у меня нет места для обхода? Есть ли инструмент, который я могу использовать для ловли кабеля?

• электрика
• кабель данных
• кабель
• кабель-укладка

9

Это много раз обсуждалось на этом сайте и, может быть, даже несколько раз в Server Fault.

Придумайте план — сколько капель на комнату? Куда вы будете заделывать все провода обратно? Есть ли свободный проход с этажа на этаж через стены? то есть: есть ли пустая часть стены на первом этаже, но нет на втором этаже? Выровнены ли внутренние стены от этажа к этажу? Прокладка провода через наружные стены будет более сложной, так как они содержат изоляцию.

Возьмите чертовски хороший инструмент для поиска гвоздей и карандаш и начните отмечать гвозди и измерять их от наружных стен, чтобы убедиться, что вы в конечном итоге окажетесь прямолинейно, переходя с этажа на этаж. Сделайте это и в подвале — найдите балку пола, через которую проходят ваши капли в подвале, и отметьте ее.

Предполагая, что все пути расчищены, начинайте резать/сверлить. Используйте гибкое сверло длиной 6 футов. Вырежьте коробку на первом этаже для вашего первого набора дропов. Спуститесь через него в подвал.

Непосредственно над этой коробкой вырежьте отверстие для доступа примерно в 6-8 дюймах от потолка, достаточно большое, чтобы пройти через него сверло — около 4 или 5 квадратных дюймов (квадратное будет легче залатать позже)

Идите на 2-й этаж — разрежьте следующую коробку для второго набора капель. Легче ловить проволоку вниз, чем вверх, поэтому я бы начал с 1-го этажа, вставил рыболовную ленту в отверстие на потолке, нашел ее в отверстии коробки на 2-м этаже, прикрепил к ней 4 лески и потянул. лента для рыбы вниз. На 1-м этаже вытащите ленту из отверстия в коробке к отверстию для доступа, соедините линии с лентой и потяните вниз. И снова идите в подвал, найдите дыру, ловите ленту до отверстия коробки на первом этаже, прикрепите линии и потяните вниз.

Теперь, когда вы находитесь в подвале, протяните линии к вашему сетевому шкафу — оставьте достаточно дополнительных проводов на каждом участке, чтобы убедиться, что все доходит — повторите промывку.

Когда все готово, все пробито, начинайте латать дыры в гипсокартоне.

Вы можете сделать это самостоятельно, но вдвоем будет намного проще Много времени и несколько коробок кабеля. 1 коробка на 1000 футов вам не поможет, вы будете ловить каждую леску по отдельности, и если вы нарежете их заранее, вы можете потерять проволоку; возьмите несколько небольших ящиков по 250-500 футов и запустите все 4 линии одновременно.

• Дрель
• Гибкое сверло
• Универсальный нож
• Рыбная лента
• Изолента (для крепления сетевого кабеля к липкой ленте)
• ТОННА терпения.

3

Как указано в комментарии, можно спрятаться за молдингом венца, как и за молдингом плинтуса.

Если бы я действительно хотел это сделать, я бы вытащил плинтусы и прогнал их на настольной пиле с узким лезвием, чтобы вырезать карман для кабеля Cat6. Затем вы можете бегать вдоль стен, проникать сквозь них в соседние комнаты и т. д. Я бы предпочел разместить переключатели стратегически, чтобы избежать топологии чистой звезды, чтобы свести к минимуму несколько длинных параллельных прогонов.

Если у вас есть ковровое покрытие от стены до стены с полосками по периметру, вы даже можете заправить кат.6 под ковром, между стеной и полосой без скоб.

7

Просто используйте существующие провода с одним из них. Они замечательные; немного дороговато, но это избавляет вас от того, чтобы вырывать это, а затем тянуть кабели, потея как сумасшедший; кабели зацепляются, может быть, вам нужно два или три. .. забудьте об этом!

Розетки Power Ethernet

Вы также можете купить меньше, дешевле и менее стильно. Они выполняют одну и ту же работу.

Ethernet-адаптер Powerline

Использование

Необходимо прочитать, являются ли они парными или расширяемыми. Парные устройства; очевидно, работают только с двумя устройствами, которые создают adhoc ethernet (расширение) из одной комнаты в другую. Расширяющие прекрасны, потому что вы можете просто добавлять их в свою систему и создавать небольшую сеть в своей электрической системе. (хотя есть ограничения)

Также они работают только с одним контуром (распределительным щитом). Если у вас есть вспомогательные панели, вам необходимо соединить их определенным образом.

Вы можете найти их в своем любимом компьютерном интернет-магазине, местных магазинах или просто поискать их в Интернете. Они быстрые и очень способные.

Вы можете приобрести их в Великобритании, ЕС, США, Южной Америке, Азии — и в любом другом формате вилки, который вам нужен.

Удачи

5

Если можете, поднимите молдинг и проложите провода за молдингом. Неплотно закрепите их гвоздями или держателями для стяжек и установите молдинги обратно с помощью силикона и/или жидких гвоздей, а не гвоздей или шурупов, потому что случайно задеть идеально идущий провод гвоздем — неприятно.

Вы также можете прикрепить CAT5e к молдингу, но это прямой путь к катастрофе. Скоба в проводе или просто крутой поворот замедлят или остановят вашу сеть. Делайте это как можно реже и визуально проверяйте каждую скобу дважды.

Вы можете использовать внутреннюю часть шкафа в качестве проволочной канавки. Протяните кабель к чулану, который выровняется со стеной на втором этаже (хорошо) или чулану на втором этаже (лучше), и проведите линию вверх по стене внутри чулана, на внутренней стене вырезана дверь из, так что вы не можете увидеть провод, даже если вы заглянете в шкаф. Затем разветвите свой провод на место на втором этаже.

Что касается бега вокруг дверей (чтобы провести кабель в комнату): не надо. Вместо этого сверлите. Просверлите отверстие примерно на полдюйма от молдинга и на четыре-шесть дюймов от угла (вообще говоря, старайтесь идти как можно более прямыми путями, и сверление не менее четырех дюймов от угла, а не в угол напрямую гарантирует вам обычно пропускают шпильки) через стену и протягивают ее с помощью выпрямленной проволочной вешалки для одежды или короткого отрезка рыболовной ленты, например: http://www.homedepot.com/p/Klein-Tools-65-ft-Steel -Замена-Fish-Tape-56065/203194996

Если вы используете рыболовную ленту, убедитесь, что вы отрезали от шести до десяти футов. Все, что длиннее этого, будет серьезной головной болью для контроля. Вы можете использовать плоскогубцы, чтобы отрезать тесьму необходимой длины и загнуть крючки на концах. Если вы абсолютно не можете найти хорошую кабельную муфту, вам придется использовать гибкие сверла. Возьмите хорошую проводную дрель (не беспроводную) и попытайтесь использовать внутренние, а не внешние стены, чтобы не пытаться провести провод через изоляцию. Конечно, это можно сделать, но жизнь слишком коротка для таких вещей. LSD (Labor Saving Devices) производит множество действительно отличных специальных инструментов для такого рода вещей, которых нет больше нигде, несмотря на ужасную аббревиатуру в качестве имени: http://www.lsdinc.com/content/main

У них также есть очень хорошая серия обучающих видео с советами и рекомендациями, а также как помочь.

Самый полезный совет, который я могу вам дать: подумайте. Подумайте заранее и попытайтесь понять, где лучше всего разместить маршрутизатор/коммутатор. Он должен находиться в централизованном месте, которое позволит проложить каждый кабель как можно короче, предпочтительно в чулане, чтобы вы могли разветвляться по всему первому этажу и использовать чулан как проход на второй этаж. Несколько часов размышлений могут сэкономить вам рабочий день, поэтому постарайтесь спланировать это заранее.

1

От начинающего рукодельника:

1. гипсокартон (покупка и ремонт) НЕДОРОГО

2. большую дыру в гипсокартоне иногда легче отремонтировать, чем меньшую и значительно облегчает работу

3. чуланы и плинтусы — отличные места для укрытия

4. как только вы начнете работать и у вас будет свободное пространство, настоятельно подумайте о общая погоня за будущим доступом (с первого на второй этаж, с подвала на цокольный этаж — если у вас был подвал и т. д.).

5. работа сверху вниз

6. оставить лишний трос/провисание. Кабель дешевый. Повторный запуск дорого (эмоционально).

Не видя подробных фотографий, трудно рекомендовать решение. Но это должно быть возможно с большим терпением.

Я предполагаю, что между этажами будет какое-то пространство.

Вы можете купить такие вещи, как гибкие сверла, предназначенные для сверления отверстий в стенах. Кроме того, есть инструменты для протягивания проволоки через труднодоступные места, например. рыбная лента.

Демонстрация гибкого сверла

Есть также несколько оптоволоконных камер, которые вы можете взять напрокат для осмотра внутренних стен и т. д. не надо будет).

В крайнем случае рассмотрите возможность прокладки кабеля снаружи здания. например снаружи дренажной трубы. Следите за тем, чтобы кабель на выходе из здания имел петлю, чтобы предотвратить попадание воды по кабелю в здание. Я думал, ты можешь вытащить кабель из вентиляционного отверстия или типа того. Но вы упомянули, что он на бетонной плите.

Опять сложно посоветовать правильный путь.

В зависимости от планировки вашего дома, один из вариантов — построить погоню только для сети. Поднимите небольшую стену внутри дома на 6 дюймов или около того и добавьте дверь. Похожим вариантом, хотя и не таким красивым с эстетической точки зрения (ИМХО), было бы провести ее через некоторые переборки в нескольких комнатах (в основном вариация на метод лепки короны)

Еще более ленивый способ — просто пропустить их через заднюю часть некоторых шкафов.

Но это действительно зависит от плана этажа, с которым вы работаете.

По моему, двухэтажный дом делает падения невозможными. Я проложил кабель снаружи от точки внизу (всего 1 место) вверх по стене к потолку, на чердаке через весь дом, а затем в шкаф маршрутизатора. CAT5e без проблем проработал несколько лет на открытом воздухе.

Для рыбалки и бурения в межэтажном пространстве я даже не нашел профи, которые бы этим занимались. Дешевле будет переделать гипсокартон на потолке.

Вы всегда можете проложить трубопровод снаружи дома для труднодоступных мест.

Для этого у вас должен быть доступ на чердак. Кроме того, каркас вашего дома должен быть без горизонтальных крестов в местах, где вы хотите проложить кабели. Вы будете разрывать пол и гипсокартон, чтобы выполнить это.

4

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Полное руководство по типам проводов для дома (2021 г.)

Полное руководство по типам проводов для дома

Чтобы стать учеником электрика, нужно отработать от 100 часов в торговом училище до получения четырехлетней степени в университете. Это должно сказать вам, сколько обучения и знаний требуется, чтобы стать лицензированным электриком.

Но понимание основ электропроводки вашего дома г не должно быть таким интенсивным.

Кроме того, если вы делаете простой электрический проект по дому своими руками, вам необходимо знать о различных типах электрических проводов вашего дома .

Существуют также стандартные размеры, кодирование, маркировка и использование, которые вы должны понимать.

К счастью, мы разобрали все, что вам нужно знать, в этом исчерпывающем руководстве по типам домашних проводов.

Начнем.

Зачем вам знать об электропроводке в вашем доме?

Если вы выполняете какой-либо электрический проект в доме, было бы лучше, если бы вы знали немного о проводах, с которыми вы столкнетесь.

Небольшие знания в области электрики помогут вам работать безопасно и эффективно. Вам нужно знать о различных типах электрических проводов г, когда вы:

• Установка новой проводки (необходимо знать, какой провод использовать)
• Устранение неполадок с электричеством в доме (знание цепи, к которой относится проводка, поможет определить причину проблемы).
• Выполнение ремонта электрооборудования
• Модернизация

Прежде чем мы продолжим, мы должны сообщить вам, что любые изменения, которые вы вносите в электропроводку вашего дома , должны соответствовать нормам и соответствовать как Национальному электротехническому кодексу, так и местным постановлениям. .

Местные постановления, как правило, более строгие, и их следует тщательно соблюдать, чтобы предотвратить любые ошибки.

Если вы не соблюдаете необходимые правила и постановления, вы увеличиваете риск таких опасностей, как пожар.

Кроме того, если вы когда-нибудь решите продать свой дом, а инспектор поймает это, вам, вероятно, придется потратить больше денег, чтобы устранить проблемы, чем если бы вы сделали это правильно в первый раз и наняли профессионального электрика.

Основы домашней электропроводки

Прежде чем мы углубимся в домашнюю электропроводку типа s, необходимо ознакомиться с некоторыми основными терминами, стандартами кодирования и маркировки.

Если вы понимаете эти условные обозначения, упомянутые выше, вы можете обеспечить гораздо более комфортную поездку в магазин скобяных изделий или электротоваров.

Провод и кабель

Хотите верьте, хотите нет, но кабель и провод — это не одно и то же. Потрясенный? (посмотрите, что мы там сделали?)

Электрический провод определяется как «любой материал, проводящий электричество». Это отдельные проводники в оболочке, которые могут быть как изолированными, так и неизолированными.

С другой стороны, кабель представляет собой любую комбинацию двух или более проводов, собранных в одной оболочке.

Цветовая маркировка оболочки кабеля

Внешняя оболочка кабеля имеет цветовую маркировку, указывающую на размер проводов внутри кабеля.

Цветовой код также указывает силу тока кабеля.

Вот типичные цвета, соответствующие им размеры и сила тока:

• Черный. Провод калибра 8 или 6, цепи 45 или 60 А
• Оранжевый. Провод 10 калибра, цепь 30 А
• Желтый. Провод 12-го калибра, цепь 20 А
• Белый. Провод 14 калибра, цепь 15 А

Если вы видите серый кабель, это подземный фидерный кабель (UF). Все кабели UF серого цвета. Чтобы узнать сечение провода UF и информацию о цепи, необходимо проверить этикетку оболочки кабеля.

Цветовая маркировка оболочки кабеля является относительно новой инновацией. Он не применялся в электротехнической промышленности до 2001 года.

Компании даже не обязаны его использовать, поэтому вам всегда следует обращаться к производителю кабеля, чтобы убедиться, что цветовая маркировка соответствует действующим стандартам.

Цветовая маркировка проводов

В отличие от цветовой маркировки оболочки кабеля, цветовая маркировка проводов является стандартной для всех жил. Проводка для домов обычно ограничена следующими цветами:

• Белый — нейтральный провод, который замыкает цепь, проводя ток обратно к панели.
• Черный/Красный — провода под напряжением, по которым электрический ток проходит от автоматического выключателя или панели к таким устройствам, как розетки, выключатели, осветительные приборы или электроприборы.
• Зеленый/оголенный – заземляющие провода, которые создают путь для возврата электрического тока к выключателю, перегорают предохранитель и отключают электричество в случае замыкания на землю.

Существуют и другие цвета проводов, но именно эти вы, скорее всего, встретите в своем доме.

Зная, что представляет собой каждый провод, вы сможете лучше понять его роль в общей структуре электрическая система вашего дома.

Маркировка

Помимо цветовой маркировки на оболочке, на проводах и кабелях используется маркировка, содержащая информацию о:

• материале
• количестве жил внутри кабеля
• другом типе изоляции
• номиналы

Эти этикетки печатаются либо на изоляции проводов, либо на внешней оболочке кабеля.

Размер провода

Когда вы слышите термин «размер провода», он относится к фактическому диаметру проводника. Вот что забавно: в двух словах Американская система калибров проводов гласит, что чем меньше провод, тем больше калибр.

Важно знать, что размер выбранных вами проводов должен соответствовать силе тока цепи, в которой они используются. В противном случае вы значительно увеличиваете риск короткого замыкания и возгорания.

Сечение провода определяет его допустимую токовую нагрузку.

Какая допустимая нагрузка по току?

Допустимая токовая нагрузка – это сила тока, с которой провод может безопасно работать.

Домашний электрический провод обычно имеет калибр 12 или 14, если вы не используете его для электроприборов. В этом случае вы будете использовать 10, 8 или 6 калибр.

Для таких приборов, как печи, сушилки, водонагреватели, нагреватели и кондиционеры, требуется провод большего сечения, поскольку они потребляют более высокую силу тока.

Многожильный и одножильный провод

Если вам нужно протолкнуть провод через кабелепровод, используйте одножильный провод. Наоборот, если вам нужно протянуть провод через кабелепровод, вам следует рассмотреть возможность использования многожильного провода. Поскольку многожильный провод более гибкий, его легче обойти труднодоступные места и углы.

Какие бывают электрические провода в доме?

Существует несколько типов проводов и кабелей , которые можно найти по всему дому и вокруг него.

Давайте подробнее.

Неметаллический кабель (NM)

Если ваш дом был построен примерно после середины 1960-х годов, в нем, вероятно, есть кабель NM. Кабель

НМ является наиболее распространенным типом домашней электропроводки. Вы, наверное, слышали, что его называют Romex, что на самом деле является торговой маркой этого электрического провода.

Знаешь, как здесь, в Южной Луизиане, любой триммер — это «Пожиратель сорняков», а любой безалкогольный напиток — «Кока-кола».

Но мы отвлеклись назад к кабелю NM. Кабель

NM обычно имеет три или более отдельных проводников, обернутых в гибкую пластиковую оболочку (оболочку). Обычно в одном кабеле NM есть провод под напряжением, провод заземления и нейтральный провод.

Неметаллический кабель используется для внутренней электропроводки дома в сухих условиях. Кабель NM обычно используется для приборов, распределительных коробок, осветительных приборов и розеток, при этом наиболее распространенные размеры NM, используемые в современных домах, составляют:

• 14-й калибр, 15-амперные схемы
• 12-й калибр, 20-амперные схемы
• 10-й калибр, 30-амперные схемы
• 8-й калибр, 40-амперные схемы
5-калиберный, 6-й схемы схемы

В некоторых случаях электрические провода вашего дома могут быть установлены в кабелепроводе, гибкой металлической или пластиковой трубке, но обычно это происходит в тех случаях, когда ваша проводка открыта.

Нормативные требования к кабелям NM

Прежде чем мы перейдем к следующему типу проводки в вашем доме, мы думаем, что вам следует знать некоторые правила, касающиеся кабелей NM.

Во-первых, кабель НМ нельзя использовать в жилых домах высотой более трех этажей. Несмотря на то, что кабель NM предназначен исключительно для дома, его запрещено использовать в коммерческих целях.

Обычно.

Как и во всем, что связано с нормами, всегда возможны расхождения и отклонения, поэтому при возникновении каких-либо вопросов лучше проконсультироваться с местным строительным служащим.

Второй, NM Кабель разработан как система постоянного домашнего электроснабжения и не должны использоваться вместо удлинителей, и определенно не должны использоваться в качестве пигтейлов для ваших приборов.

Наконец, при необходимости вы должны надлежащим образом поддерживать кабели NM. Использование гвоздей или скоб запрещено, а все, что может повредить кабель, не допускается в качестве опоры. Кроме того, кабель NM должен быть закреплен с интервалами, не превышающими 4,5 фута.

Бронированный кабель

Как мы упоминали ранее, местные постановления в отношении электрических проводов в доме, как правило, более строгие, чем национальные нормы.

В некоторых регионах использование кабеля NM (Romex) не разрешено. Вместо этого местные жители требуют использования бронированного кабеля (или переменного тока).

Этот тип электропроводки, также известный как BX, использовался с начала 1900-х годов и используется до сих пор.

Электропроводка переменного тока имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту внутренних проводников.

Как и NM Cables, AC (BX) не разрешен для жилого строительства выше трех этажей или коммерческих зданий.

Правила и положения относительно поддержки бронированных кабелей аналогичны небронированным, но, опять же, если у вас есть какие-либо вопросы, лучше проконсультироваться с местными строительными властями.

Подземный фидерный кабель

В то время как армированные (AC) и неметаллические (NM) кабели используются в сухих внутренних условиях, подземный фидерный (UF) кабель предназначен для использования вне помещений или во влажных условиях.

Если вам нужно проложить провод для наружных работ или под землей, вам понадобится кабель UF, неметаллический кабель, который можно прокладывать под землей без кабелепровода и который можно без проблем намокнуть.

Как и кабель NM, кабель UF состоит из трех проводов:

• Один провод под напряжением
• Один нейтральный провод
• Один неизолированный заземляющий провод

Кабель в металлической оболочке

Кабель в металлической оболочке 9000 используется при прокладке провода через незавершенные участки, такие как подвал. Хотя у нас в Южной Луизиане не так много подвалов, мы продолжим.

Если проводка открыта и может быть повреждена, используйте кабель с металлическим покрытием.

Низковольтная проводка

Низковольтная проводка разрешена в любой цепи, потребляющей менее 50 вольт (элементы, не требующие большого количества электроэнергии), такие как:

• Дверные звонки
• Термостаты
• Ландшафтное освещение
• Системы сигнализации
• Видеонаблюдение

Провода низкого напряжения имеют калибр от 12 до 22 и обычно изолированы или покрыты кабельной оболочкой.

Телефон и кабель передачи данных

И ваш телефон (стационарный), и интернет используют низковольтные провода. Хотя ваши телефонные кабели и кабели передачи данных могут содержать от четырех до восьми проводов, чаще всего для этих целей используется кабель категории 5 (Cat 5).

Кабели категории 5 выглядят как большой телефонный кабель (если вы их помните) и состоят из восьми проводов, скрученных вместе по четырем парам.

Ключевые выводы

Система электропроводки вашего дома м сложна. Но к настоящему времени (надеюсь) вы лучше понимаете его компоненты и лучше подготовлены к диагностике проблем, полному ремонту и планированию ремонта.

Теперь, когда вы прочитали это окончательное руководство по домашней электропроводке , мы надеемся, что вы лучше понимаете:

• Как размер относится к силе тока
• Как мир кодирования кабелей и проводов
• Как прочтите этикетку кабеля или провода
• Разница между проводами и кабелями
• Когда использовать одножильный или многожильный провод
• Как правильно выбрать провод для вашего приложения

Но не забегайте вперед. Знание и понимание электрической системы вашего дома не обязательно дает вам право ремонтировать или менять ее.

Когда дело доходит до электрической системы вашего дома, лучше всего обратиться за помощью к профессионалу.

Для вашей безопасности и душевного спокойствия

Если вы находитесь в районе Батон-Руж и вам нужно нанять подрядчика по электроснабжению, мы здесь, чтобы помочь. Ознакомьтесь с нашим широким спектром электротехнических услуг или свяжитесь с нами сегодня, чтобы узнать, как мы можем позаботиться о ваших электромонтажных работах за вас.

Получите бесплатную оценку

Мы хотим быть вашим подрядчиком по электроснабжению. Заполните форму ниже для бесплатной оценки.

Как проложить новый кабельный провод

Одна вещь, которую мы хотели сделать по-другому в этом доме по сравнению с предыдущим, это наличие телевизора в нашей главной спальне.

И хотя у нас у на короткое время был телевизор в нашем последнем хозяине, мы никогда не подключали его к DVD-плееру и не удосужились приобрести вторую приставку для кабельного телевидения. Черт возьми, я не уверен, что он вообще был подключен.

Мы никогда не были в восторге от того, чтобы иметь телевизор в спальне (и мы понимаем, что это может быть горячей темой), но как два человека, которые изо всех сил пытаются выйти из режима блога ночью, мы подумали, что это поможет бороться с искушением работать на наших ноутбуках (что происходит все время внизу на диване), если бы вместо этого мы прижимались к кровати. Поэтому мы сделали решительный шаг и заказали две телевизионные приставки для этого дома. На шаг ближе к воплощению мечты, вы все.

Вот только опять мы не подключили спальню. Для того, чтобы наша система сигнализации работала, нам нужна была телефонная линия, которая привела к установке кабеля/телефона/интернета перед переездом, но перед тем, как завезти всю нашу мебель, мы не были уверены, куда бы мы хотели, чтобы парень из Verizon поставил новый кабельный разъем в стене наверху. Поэтому он убедил меня, что я легко могу сделать это сам, когда буду готов, и ушел, оставив меня в недоумении, был ли он убедителен или просто ленив. В любом случае, у нас в руках был еще один неработающий телевизор в спальне (ну, пока мы не подключили проигрыватель Blu-ray для случайного просмотра фильма на выходных).

Я никогда не прокладывал проводку сквозь стены, поэтому не знал, чем все это обернется. Основная цель состоит в том, чтобы протянуть кабель от существующего разветвителя на чердаке вниз через стену и выйти через новую дыру в спальне. Между основными инструкциями от кабельщика и несколькими видеороликами на YouTube я набрался смелости, чтобы начать сверлить несколько отверстий на нашем чердаке. Но сначала нужно было выяснить, где. Поэтому я проследил за видимым электрическим проводом на чердаке, чтобы помочь мне определить, где стена среди всей этой изоляции (стена, которую я искал, проходит параллельно балкам).

Я также знал, что я был в правильном месте, потому что (после некоторых копаний) я нашел телефонную линию, которая также подключается к разъему в нашей спальне. Увидев, где обе эти проволоки продеты через чердачный пол, я убедился, что буду делать отверстие в правильном куске дерева.

У меня возникли проблемы с переносом измерений из спальни на чердак. По какой-то причине я не мог приспособиться к измерению относительно гипсокартона в одном месте и открытого стропила в другом. Поэтому вместо этого я использовал другие фиксированные опорные точки, чтобы выяснить, где мне следует сверлить. Например, я знал, где в спальне находится телефонная розетка, и мог видеть, где на чердаке вьется ее провод. Так что тут ничего не пошло.

Тем временем в спальне я использовал ножовку, чтобы сделать небольшое отверстие, где я хотел, чтобы мой провод выходил. Скрестил пальцы все время, пока это было более или менее ниже отверстия, которое я только что просверлил над головой.

Чтобы соединить свои «точки», я купил этот набор светящихся стержней в Home Depot. По сути, это гибкие стержни из стекловолокна (почти похожие на удочки), которые достаточно жесткие, чтобы протыкать изоляцию, но достаточно гибкие, чтобы обходить углы. О, и они светятся в темноте, так как между вашими стенами темно, а свечение облегчает их обнаружение.

Итак, здесь вы можете увидеть, как я втыкаю длинный светящийся стержень в верхнюю часть чердака. Потребовалось небольшое усилие, чтобы проткнуть его через изоляцию в стене, но вскоре я почувствовал, как он ударился о дно.

Это та часть, где я должен был спуститься вниз, чтобы увидеть, как стержень красиво светится через это отверстие в гипсокартоне. Неа. Так не случилось. Мои «измерения» были настолько ошибочными, что мои отверстия едва располагались на противоположных сторонах одной и той же шпильки. Упс. Так что вместо того, чтобы чинить еще гипсокартона, который нужно залатать, я просверлил еще пару отверстий наверху, на чердаке…

…пока я не нашел того, кто сделал это. Это был славный момент, я хочу, чтобы вы знали.

Конечно, торопясь продеть светящийся стержень в стену, я забыл прикрепить к нему коаксиальный кабель. Упс снова. Поэтому я вытащил его обратно, примотал к нему кабель (уверен, есть более профессиональный способ сделать это) и протянул его обратно к месту назначения.

После того, как я все размотал, я полностью вытащил стержень накаливания, оставив кабель на месте. Для этого я использовал простую настенную тарелку, которую купил в магазине Home Depot. Коаксиальный кабель ввинчен в заднюю часть, как если бы он подключался к кабельной коробке, а затем я прикрутил пластину прямо к гипсокартону. Я полагаю, что есть более отточенный способ сделать это, но это уже был апгрейд по сравнению с протягиванием кабеля сквозь случайную половицу, к которой я привык (такая установка была в каждом доме и квартире, где мы жили). у меня когда-либо было).

Ну и, конечно же, я присоединил другой конец кабеля к разветвителю, который уже был на чердаке. Раньше он вел кабель в гостевую комнату для предыдущих владельцев, но я убрал то соединение, которое торчало там сквозь пол, когда мы укладывали наши новые паркетные полы прямо перед тем, как въехать.

Итак, теоретически мы все собирались смотреть кабельное в нашей комнате. Ура! Но у Verizon были другие планы. Я избавлю вас от подробностей (это потребовало двух поездок в их магазин, чтобы поменять телевизионные приставки, пока они изо всех сил пытались запустить нашу систему из-за случайного сбоя в нашем районе). Вместо этого просто наслаждайтесь этими селфи, которые я сделал, пытаясь запечатлеть, как мне понравилось общаться со службой поддержки в течение двух часов прекрасным субботним днем.

Но в конце концов в стране телевидения все наладилось. Особенно та часть, где у нас заработал многокомнатный сервис DVR. Теперь вещи, которые мы записываем по телевизору внизу, можно смотреть наверху. Это то, что значит быть королем? Я думаю так.

О, и да, я понимаю, что это кажется забавным пройти через все эти неприятности и до сих пор не спрятать домкрат за комодом. Но поскольку мы в конечном итоге планируем получить более широкий кусок для этого места (этот узкий выглядит немного странно для нас на этой большой стене), мы решили, что будет более разумно разместить кабельный разъем рядом с другой розеткой на стене.
