Как сделать водопровод на даче из скважины: устройство, оборудование, схемы

Независимая система водоснабжения позволит забыть о главном неудобстве загородной жизни — об отсутствии или недостатке воды. А ведь устроить водопровод на даче из скважины достаточно просто, тем более что водозабору для одного земельного надела необязательно обладать большим дебитом. Ведь хотелось бы получать воду на собственном участке, правда?

Ознакомившись с представленной к рассмотрению информацией, вы сможете самостоятельно сделать автономный водопровод. Он безотказно поставит воду в удобные для пользования места. Желающие повысить уровень дачного комфорта с нашей помощью без проблем справятся с обустройством системы.

Мы подробно описали оборудование, требующееся для сборки и монтажа, разобрали принцип работы и назначение каждого устройства. В представленной нами статье подробно изложена технология проведения работ с пошаговой детализацией. Ценные сведения и рекомендации дополнены фото-подборками, схемами и видеообзорами.

Содержание статьи:

  • Виды трубчатых водозаборных колодцев
    • Фильтровые или «скважины на песок»
    • Артезианские или «скважины на известняк»
  • Выбор насоса для откачки воды
    • Глубинные и поверхностные агрегаты
    • Общая глубина выработки и уровень воды в ней
    • Примерный дебет водозаборного источника
    • Расчетная потребность в воде
    • Необходимый для работы приборов напор
    • Диаметр пробуренной скважины
  • Оборудование для автономного водоснабжения
    • Герметичная емкость для защиты оголовка
    • Гидроаккумулятор для формирования напора
    • Система фильтров для очистки воды
  • Технология сооружения водопроводной системы
    • Этап #1: прокладка труб от дома до скважины
    • Этап #2: правила монтажа кессона
    • Этап #3: монтаж и подключение насоса
    • Этап #4: установка и подключение гидроаккумулятора
    • Этап #5: выполнение пробного пуска системы
  • Выводы и полезное видео по теме

Виды трубчатых водозаборных колодцев

Скважина представляет собой выработку круглого сечения, пробуренную без доступа человека к забою. Диаметр такой выработки всегда намного меньше, чем ее глубина. Для осуществления водозабора используется два типа скважин.

Фильтровые или «скважины на песок»

Глубина таких выработок не превышает 35 м. Фильтровые на близко лежащий водоносный горизонт, который располагается в песчаных грунтах.

Такая скважина представляет собой обсадную колонну, собранную из труб диаметром от 127 до 133 мм. Она обычно оснащается сетчатым фильтром галунного плетения, но могут быть и другие варианты. Фильтровые скважины отличаются небольшим дебетом, чаще всего он не превышает одного кубометра воды в час.

Конструкция скважины на песок намного проще, чем устройство скважины на известняк. Глубина песчаной выработки меньше, стоит она дешевле, но служит не так долго, как скважина на известняк (кликните для увеличения картинки)

Преимуществом таких конструкций считается быстрота и относительная дешевизна их бурения. Специалисты справятся с работой буквально за день-два. Основной недостаток – тенденция к заиливанию.

Поэтому очень важно пользоваться такой скважиной регулярно, от этого зависит срок эксплуатации сооружения. В зависимости от мощности водоносного пласта и интенсивности использования скважины она сможет прослужить до 15 лет, в некоторых случаях и дольше.

Галерея изображений

Фото из

Неглубокую скважину на даче можно пробурить ручным станком. Она обеспечит водой для полива и гигиенических потребностей дачников

Для устройства источника воды с забором с глубины 20 — 30 м лучше задействовать малогабаритную буровую установку

Если требуется выработка глубже 20 -30 м, для ее разработки потребуется буровая установка и услуги буровиков

С откачкой воды из неглубокой скважины, пробитой или пробуренной вручную, прекрасно справится поверхностный насос

Для того чтобы насос не приходилось постоянно отключать, отсоединять и уносить в дом после откачки, для него желательно устроить приямок или соорудить павильон

Устье глубокой скважины чаще всего располагают в приямке или в кессоне. Для откачки воды из нее используется погружной насос

Кессон для глубокой выработки с погружным насосом можно сделать из бетонных колец, пластиковых бочек б/у или битого кирпича

Если для обустройства скважины не устраивают кессон, необходимо защитить ее устье герметичным оголовком, исключающим попадание грязи в ствол и хищение насоса

Бурение скважины ручным станком

Бурение малогабаритной установкой

Бурение специализированной техникой

Скважина игла с насосом

Обустройства скважины с поверхностным насосом

Приямок с глубокой скважиной

Кессон из бетонного кольца

Оголовок скважины с погружным насосом

Артезианские или «скважины на известняк»

Глубокие сооружения, которые бурятся до водоносной области, распространенной в трещиноватом известняке. Это порядка 20-130 м в глубину. В отличие от скважин на песок артезианские имеют более высокий дебет. Он может доходить до 100 кубометров воды в час.

Бурение скважин на известняк достаточно сложно, а обсадная колонна отличается значительной длиной. Процедура бурения длится четыре или более дней.

На рисунке представлена схема артезианской скважины, которая отличается большим дебетом воды и длительным сроком эксплуатации

Соответственно, стоимость работ и материалов существенно выше. Достоинством артезианских скважин считается их длительный срок эксплуатации. Они не нуждаются в фильтре, поскольку вмещающая порода не содержит мелких глинистых и песчаных частиц.

Таким образом заиливания скважины не происходит, потому она может прослужить значительно дольше, чем фильтровая, пять десятков или даже более лет.

Выбор насоса для откачки воды

Насос – это своеобразное «сердце» системы. От правильности его подбора зависит бесперебойная работа будущего водопровода. В продаже можно найти несколько типов насосов погружной и поверхностной категории.

Глубинные и поверхностные агрегаты

Последние называются так, потому что собственно насос удален от перекачиваемой жидкости. Корпус агрегата располагается на суше, а забор воды производится через спущенный в скважину шланг.

Поверхностные насосы могут извлекать воду с глубины в среднем 8 — 10 метров, поэтому для скважин используются довольно редко. Чаще всего для подачи воды монтируют погружные приборы. Их главное отличие от поверхностных – полное погружение в воду. Их конструкция специально разработана для больших глубин, на которых они используются максимально рационально.

Погружные скважинные насосы делятся на два типа. В корпусе центробежных приборов монтируется вал, на котором закреплены гребные колеса с лопастями.

Когда вал начинает вращение, движение лопастей создает центробежную силу, которая перекачивает жидкость, заполняющую внутреннее пространство устройства. Таки насосы отличаются надежностью и универсальностью в использовании.

Поверхностные насосы могут работать на глубинах не более 8 -10 метров, поэтому редко используются для обустройства скважин

Кроме того, отличаются оптимальным соотношением цена/качество. Вихревые насосы считаются наиболее практичным вариантом. Помимо невысокой стоимости они привлекают предельной простотой конструкции и неприхотливостью в эксплуатации и обслуживании. Основа устройства – мембрана, по одну сторону которой находится жидкость, по другую – вибратор.

После включения последний приходит в движение и заставляет деформироваться мембрану, тем самым создавая разность давлений. Что, в свою очередь, запускает процесс перекачивания жидкости.

Механизм лишен вращающихся элементов и подшипников, которые особенно уязвимы и требуют постоянного контроля и смазки. Отсутствие вращающихся элементов существенно уменьшает нагрев устройства и продлевает срок его эксплуатации.

Для артезианских скважин лучшим выбором станет высокопроизводительный . Они специально предназначены для работы на больших глубинах, где не смогут функционировать поверхностные насосы, даже оснащенные эжектором.

Установка в скважину глубинного прибора достаточно сложна, так же, впрочем, как и его извлечение. Грамотно выбранное и установленное качественное устройство будет работать десятки лет.

Для работы на больших глубинах используются погружные насосы, которые опускаются в жидкость и функционируют внутри скважины

Более дешевый фальсификат с такой нагрузкой вряд ли справится и потребует ремонта. Однако надо понимать, что в случае с глубинным насосом стоимость только его демонтажа может быть вполне сопоставима со стоимостью прибора. Поэтому надо приобретать только качественное устройство.

Галерея изображений

Фото из

Оборудование для дачного водопровода

Трубы ПНД в системе водоснабжения

Блок управления насосом

Фильтры для обработки воды

Специалисты выделяют несколько критериев, которые должны быть обязательно учтены при выборе механизма.

Общая глубина выработки и уровень воды в ней

Ключевые характеристики при выборе насоса. В технической документации обязательно указывается оптимальная глубина, для работы на которой предназначено устройство.

При несоблюдении этого требования прибор будет работать неэффективно и может быстро выйти из строя. В паспорте скважины должны быть указаны и ее глубина и уровень воды. Их остается только сравнить с характеристиками насоса.

Если таких данных нет, можно воспользоваться очень простым способом для измерения глубины сооружения. Берем длинную сухую веревку, привязываем на ее конец грузик и опускаем в скважину. Спускаем веревку вниз, пока грузик не коснется дна. Извлекаем тросик. Замеряем сухую часть – это будет расстояние от верхней части до уровня воды. Мокрая часть – высота водного столба.

Примерный дебет водозаборного источника

Так называется масса воды, которую можно получить из скважины за определенный промежуток времени. В паспорте бурильщики указывают эту величину, но если нет, проводим примерные подсчеты.

Полностью выкачиваем воду из скважины и замеряем время, за которое мы это сделали. Затем измеряем время, за которое скважина наполнится водой. Делим второй результат на первый и получаем приблизительный дебет, которого будет достаточно для выбора насоса.

Как определить дебет скважины и выбрать насос, продемонстрирует видео:

Расчетная потребность в воде

Разные насосы могут подавать воду со скоростью от 20 и до 200 л в минуту. Чтобы не переплачивать за более мощную модель, важно правильно рассчитать собственную потребность в воде.

В среднем считается, что одному человеку требуется порядка 200 литров воды в сутки, таким образом, для семьи из трех-четырех человек нужен насос производительностью от 30 до 50 литров в минуту.

Некоторые предпочитают взять устройство с «запасом» мощности, что неизбежно отразится на его стоимости. Если планируется, что насос будет работать не только на обслуживание домашних нужд, но и на полив, следует рассчитать прибавку к его мощности.

Она будет зависеть от размеров участка, но в среднем должно хватить около 2000 литров в день. Таким образом необходимо увеличить потребность в воде на 40-50 л/мин.

Насосы имеют разную производительность, чтобы подобрать нужную модель, важно правильно определить суточную потребность в воде

Необходимый для работы приборов напор

В паспорте насоса обязательно указывается напор. Чтобы рассчитать необходимый напор, прибавляем к выраженной в метрах глубине своей скважины еще 30. Так мы получим высоту водного столба.

Полученный результат увеличиваем еще на 10% и получаем искомую величину. Сравнивая ее с данными насоса, выбираем модель. Если точного совпадения нет, «двигаемся» в сторону увеличения.

Диаметр насоса должен точно соответствовать диаметру пробуренной скважины, иначе не избежать проблем с монтажом и эксплуатацией устройства

Диаметр пробуренной скважины

Еще одна важная величина, определяющая мощность насоса. Как и другие, ее можно взять в паспорте скважины или замерить самостоятельно. При этом нужно учесть, что диаметр скважины нужно выразить в дюймах, где дюйм равен 2,54 см.

Подавляющее большинство насосов предназначены для работы в 4-дюймовых скважинах. Для 3-дюймовых, скорее всего, придется заказывать насос в каталоге.

Оборудование для автономного водоснабжения

Для обустройства помимо насоса нам потребуется другое специальное оборудование, необходимое для нормального функционирования сооружения.

Герметичная емкость для защиты оголовка

Важный конструктивный элемент для обустройства скважины – кессон. Это герметичная камера, в которой располагается оголовок скважины. Она защищает сооружение от промерзания в холодное время года и от проникновения грунтовых вод.

Кроме того, внутри емкости располагается все необходимое для функционирования скважины оборудование. Поэтому размеры кессона должны быть достаточными для того, чтобы внутри поместились приборы и спустившийся для обслуживания или ремонта человек.

Кессон надежно защищает оголовок скважины от низких температур и грунтовых вод. Здесь же можно разместить все необходимое оборудование

Герметичная камера может быть выполнена из разных материалов: пластика, бетона, металла, кирпича или полимерпеска. Каждый из вариантов имеет свои достоинства и недостатки.

Форма емкости может быть любой, но чаще всего она имеет круглое или четырехугольное сечение. Кессон можно купить в готовом виде или изготовить самостоятельно. В любом случае емкость должна быть оборудована люком с плотно прилегающей крышкой.

С обустройством кессона для автономного источника воды ознакомит ролик:

Гидроаккумулятор для формирования напора

Устройство представляет собой емкость, разделенную эластичной мембраной. Один из получившихся отсеков заполнен воздухом, второй – водой. Поступающая в бак вода растягивает мембрану, уменьшая тем самым объем первого отсека.

Чем больше воды, тем выше давление в первой камере. После того, как потребитель открывает кран, количество воды уменьшается, и давление в воздушном отсеке снижается.

Гидроаккумулятор дополняется датчиком, который следит за давлением в камерах. Когда оно опускается ниже заданной отметки, прибор подает сигнал на включение насоса и вода из скважины поступает в систему.

Как только давление поднимется до определенного уровня, насос выключается. Гидроаккумулятор используется для создания в водопроводе давления, достаточного для работы бытовых приборов.

Гидроаккумулятор необходим для защиты насоса от преждевременного износа, кроме того, он создает необходимое для работы бытовых приборов давление в системе

Некоторые из них, например, проточные водонагреватели, посудомоечные и стиральные машины нуждаются в давлении не ниже 0,5-0,7 атмосфер.

Кроме того, устройство защищает насос от преждевременного износа. Без гидроаккумулятора оборудование будет включаться слишком часто. А это для него крайне нежелательно, ведь включение насоса чаще, чем 10 раз в минуту увеличивает его износ на 40%.

Система фильтров для очистки воды

Фильтры необходимы для скважин любого типа. Даже глубокие артезианские «выдают» воду с высоким содержанием железа, тяжелых металлов и других не полезных микроэлементов. Поэтому очистка такой воды необходима.

Подобрать нужный тип фильтра можно только после проведения анализа воды. Полноценная система очистки в максимальной комплектации будет выглядеть следующим образом:

  1. Сетчатый фильтр грубой очистки. Ставится перед насосом и перед гидроаккумулятором.
  2. Фильтр механической очистки. Устройство задерживает включения размером 80-100 мкм. Представляет собой колбу со сменным волокнистым наполнителем.
  3. Блок аэрации. Насыщает кислородом проходящую через него воду.
  4. Комплект специальных фильтров. Каждый из них устраняет излишки определенного элемента: железа, калия, натрия, солей и т.п.
  5. Блок биологической защиты. Представляет собой угольный фильтр или ультрафиолетовый излучатель, которые устраняют из воды микроорганизмы.
  6. Фильтр тонкой очистки. Останавливает включения размером до 5 мкм, что полностью избавляет жидкость от осадков и посторонних примесей.

В качестве дополнения может быть установлен фильтр с обратным осмосом, что позволяет получить питьевую воду высочайшего качества.

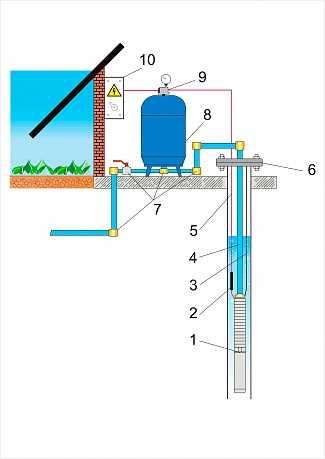

На рисунке схематично представлен один из вариантов сооружения водопровода из скважины (кликните для увеличения схемы)

Технология сооружения водопроводной системы

После того, как все нужное оборудование закуплено и скважина пробурена, можно приступать к обустройству водопровода.

Этап #1: прокладка труб от дома до скважины

Определяем участок, на котором будет располагаться трубопровод, и приступаем к копке траншеи. Ее глубина должна быть больше, чем уровень промерзания грунта в этой местности на 20 — 30 см. Это очень важное требование. Его неисполнение грозит заморозкой и разрушением системы в холодное время года.

На дно выкопанной траншеи укладываем песчаную подушку, на нее 32-мм водопроводную трубу, выполненную из сшитого полиэтилена или металлопластика.

Как вариант можно проложить ПДН трубу, но она разрушается при заморозке, исключить которую невозможно. Некоторые «специалисты» вместо трубопровода укладывают в траншею шланг для подачи воды.

Если не хочется получить проблемы с эксплуатацией водопровода, делать это не стоит. Особое внимание уделяем участку подъема трубопровода к  дому. Обязательно утепляем фундамент и оборачиваем трубу специальным материалом.

Можно использовать для утепления саморегулирующийся греющий кабель, который укладывается вдоль трубы на участке подъема. Этот же метод применяется и в том случае, когда по какой-либо причине невозможно провести земельные работы на участке.

Тогда выкапывают неглубокую траншею под трубы и укладывают их вместе с греющим кабелем. Оборачивают элементы теплоизоляционным материалом и помещают в трубу большего диаметра.

Траншея для водопроводных труб должна проходить ниже уровня промерзания грунта. иначе в холода система будет испорчена

Кроме того, в получившуюся систему можно добавить еще и накопительную емкость для полива. Поскольку теплая вода благотворно влияет на растения.

При укладке водопроводной трубы не забываем уложить и кабель, подводящий электричество к насосу. Он должен быть четырехжильным и иметь сечение не меньше 2,5. Коробку ПЗУ помещаем в специально отведенном месте в отапливаемом помещении.

Этап #2: правила монтажа кессона

Монтаж кессона зависит от того, из какого материала изготовлена емкость. Проще всего монтировать пластмассовые и полимерпесчаные емкости. В любом случае сначала готовим котлован, который должен быть больше, чем сама камера.

В некоторых случаях на дно ямы монтируем бетонную площадку. Затем на место и выравниваем по уровню. В случае с пластмассовой емкостью еще и закрепляем ее.

Самодельные камеры из бетона собираются из колец или заливаются в собранную на месте опалубку. Кирпичные емкости выкладываются прямо в котловане. По окончании работ в кессон заводим водопроводные трубы и кабель, участки ввода надежно герметизируем. Опускаем и устанавливаем на место оборудование для скважины. При необходимости проводим обратную засыпку установленного кессона.

Опускаем насос в скважину очень аккуратно и осторожно. Через каждые метр-полтора закрепляем к водопроводной трубе электрокабель, питающий насос

Этап #3: монтаж и подключение насоса

Перед началом установки механизма обязательно нужно ознакомиться с рекомендациями производителя. Начинаем с очистки скважины. Откачиваем из нее воду до тех пор, пока не перестанет выходить песок и другие частицы загрязнений.

Для закрепления насоса в скважине используем 4-мм стальной тросик нужной длины или 5-мм капроновый шнур. Надежно крепим его на корпусе. Кроме того, соединяем насос с водопроводной трубой.

Все операции выполняем очень аккуратно, чтобы впоследствии не произошло заклинивания насоса в обсаде. Для нормального функционирования системы необходим обратный клапан для насоса, который не позволит воде из трубопровода вернуться в скважину.

Некоторые модели уже оснащаются таким устройством, если нет, устанавливаем узел. Надеваем нижнюю часть оголовка с уплотнителем на скважинную трубу.

Галерея изображений

Фото из

Шаг 1: Подготовка глубинного насоса к установке

Шаг 2: Подсоединение водоподающей трубы

Шаг 3: Погружение насоса в ствол скважины

Шаг 4: Обустройство дачной скважины

Теперь можно аккуратно опускать насос в скважину. Делаем это осторожно, без рывков и не забываем через каждые метр-полтора закреплять электрокабель, питающий насос, к водопроводной трубе.

Провод должен лежать свободно, без натяжения. После того, как насос коснется дна, поднимаем его на высоту от одного до трех метров и закрепляем. Теперь устанавливаем на место верхнюю часть оголовка.

Подключаем к водопроводу и электрическому кабелю все оборудование, находящееся в кессоне: систему очистки воды, запорную арматуру, автоматику и т.п. В ходе работ точно выполняем все рекомендации производителя приборов. После подключения еще раз проверяем надежность и герметичность соединений подающего воду трубопровода и электробезопасность вновь собранной системы.

Оголовок для обсадной трубы предназначен для герметизации сооружения и защиты от попадания в него грязи, мусора, посторонних предметов

Этап #4: установка и подключение гидроаккумулятора

Объем гидроаккумулятора может быть самым разным: от 10 и до 200 л. В зависимости от него выбирается место, где будет установлено оборудование. Это может быть как кессон, так и подвал дома.

Выбирая место установки необходимо учесть, что необходимо обеспечить свободный доступ к прибору для последующего обслуживания, ремонта или возможной замены вышедшей из строя емкости.

В ходе монтажа гидроаккумулятора обязательно устанавливается обратный клапан, предотвращающий ток воды из водопроводной системы в бак. Он ставится по ходу движения жидкости. Монтируется и дренажный кран, предназначенный для аварийного слива воды из емкости. Для снижения уровня вибрации от работающего устройства, монтируем его с использованием специального резинового уплотнителя.

Фильтры — обязательный элемент обустройства водопровода. Они делают воду из скважины пригодной для бытовых нужд и питья

Подключаем к гидроаккумулятору трубу подачи воды. Собираем пускатель, который будет питать электроэнергией насосное оборудование. Подключаем к гидроаккумулятору датчик, который будет осуществлять контроль над давлением в отсеках емкости, и через него запитываем пускатель. Подключаем гидроаккумулятор к внутренней системе водоснабжения, напрямую или через коллектор.

Этап #5: выполнение пробного пуска системы

После того, как были проведены монтаж и подключение всех элементов системы, можно приступать к ее пробному запуску. Сначала активируем насос и при необходимости проводим отладку его работы.

Затем наполняем водой накопительный бак и проверяем точность работы систем автоматического запуска и отключения насоса. После чего внимательно осматриваем весь трубопровод.

Нам нужно выявить возможные негерметичные участки. Если таковые присутствуют, проводим ремонтные работы. Кроме того, проверяем работу всех сантехнических приборов, подключенных к водопроводу.

Обращаем внимание и на производительность системы: напор воды должен быть нормальным даже при всех открытых кранах. Если пробный пуск прошел удачно и система работает без сбоев, закапываем траншею, подводящую водопровод от скважины к дому.

Выводы и полезное видео по теме

Проверенные на практике варианты сооружения автономного водоснабжения представлены в видео:

Самостоятельно собрать водопровод из скважины – задача достаточно сложная. Важно правильно подобрать оборудование, соответствующее типу скважины, грамотно установить его и подключить.

При отсутствии опыта подобных работ, стоит доверить их специалистам, которые быстро и правильно обустроят систему. Владельцу останется только наслаждаться комфортом в своем доме, оборудованном автономной системой водообеспечения.

Ждем ваших рассказов о собственноручном устройстве водопровода на дачном участке. Оставить их или комментарии вы можете в расположенном ниже блоке. Комментируйте, пожалуйста, задавайте вопросы, делитесь сведениями и знаниями.

Насос для колодца для водоснабжения дачи: как сделать водопровод своими руками — инструкция от IVD.ru

27.03.2020

1 звезда2 звезды3 звезды4 звезды5 звезд

В загородный дом можно провести водопровод от колодца, расположенного на участке. Рассказываем, как это сделать.

Pixabay

Проводить водопровод на даче из колодца можно самостоятельно. Для этого не потребуется помощь профессиональных строителей. Если дом не является объектом ИЖС и в нем нельзя прописаться, составление проекта и его согласование не нужно. В частных постройках, где возможна регистрация, действуют те же санитарно-технические нормы и правила, что и в городских зданиях. Схемы бывают разными. Иногда они включают в себя газовый котел, подогревающий поток и разветвленный трубопровод, обслуживающий сразу несколько помещений. Напор обеспечивает насос — один или несколько. Определенные ограничения возникают при установке тяжелой сантехники из-за недостаточной несущей способности перекрытий. Если нужно оборудовать легкую душевую кабину или поставить мойку в кухне, таких проблем не возникнет.

Как сделать водопровод на даче из колодца

Плюсы и минусы колодцев и альтернативы
Элементы системы
Сборка летнего водопровода
Устройство системы для постоянного проживания
— Подготовительные работы
— Прокладка наружных коммуникаций
— Внутренняя разводка
Осмотр и профилактика

Преимущества

  • Шахта из широких бетонных колец работает бесперебойно.
  • При достаточном дебите лучше выбрать такую схему, поскольку в этом случае доступ к воде не будет зависеть от электричества.
    Ее можно будет брать при выключенном оборудовании.
  • Степень очистки, как правило, высокая.

Недостатки

Воды может не хватить при большом расходе, особенно когда уже несколько недель не было дождей и стоит жаркая погода.

У колодезной системы есть две альтернативы.

Альтернативы и их характеристики

  • Местный трубопровод, использующийся для хозяйственных нужд. Для него потребуется несколько фильтров, чтобы избавиться от песка, ила, ржавчины и вредных микроорганизмов. Подача на участок производится лишь в определенное время. Напора, как правило, не хватает. Поэтому от этого варианта стоит отказаться сразу.
  • Артезианская скважина. Обеспечивает постоянный поток, не требующий очистки и дополнительной подготовки. Она более компактна. Бурить ее гораздо сложнее, чем проводить монтаж бетонных колец. Слой, который ее питает, находится очень глубоко. Потребуется специальное оборудование и помощь инженеров, чтобы к нему подобраться.
    Проводить бурение разрешается только после согласования проекта в государственных инстанциях.

Если согласование проекта и трата на услуги инженеров и спецоборудование не входят в ваши планы, проще сделать водопровод на даче из колодца, тем более, что систему можно собрать своими руками.

Instagram @istochnik_montazh

  • Водоснабжение и канализация

    Как подготовить водопровод на даче к зиме

Простейшая схема состоит из трех основных частей — насоса, трубопровода и накопительного бака, расположенного на чердаке. Бак соединен с сантехникой. В более сложную схему входит отопительный котел, нагревающий поток и гидроаккумулятор, регулирующий напор. Он является альтернативой погружным и поверхностным насосам.

Погружные и поверхностные устройства

Их выбор зависит от количества проживающих и их нужд. Важна протяженность коммуникаций и высота, на которую планируется их провести. Выбирать оборудование необходимо с запасом по мощности около 50 % — так ему не придется работать на пределе своих возможностей, и оно прослужит долго.

Два вида насосов для колодца для водоснабжения дачи
  • Погружной — устройство крепят не ближе 0,5 м от дна. Его удерживает трос. К корпусу подключены электрический провод и труба. При низком расположении нужно поставить фильтр, препятствующий попаданию песка и других крупных частиц, находящихся на дне. У некоторых моделей впускное отверстие находится сверху. Им фильтр не нужен.  Возможно, потребуется дополнительная очистка на входе в основной трубопровод, так как устройства пропускают твердые частицы диаметром до 2 мм.
  • Поверхностный — корпус монтируют на поверхности, спуская в воду только шланг. Такая конструкция подходит для неглубоких резервуаров. Устройство не рассчитано на большой объем и применяется в основном для полива и хозяйственных нужд. Его можно использовать для небольшого летнего дома с баком на чердаке. Корпус должен быть защищен от влаги, иначе придется его прятать от осадков под металлическим козырьком.
Чтобы можно было одновременно включать несколько кранов, не боясь, что бак опустеет, следует установить погружное устройство. Средняя мощность — 24 л/мин. Ее хватит, чтобы поднять столб жидкости нужного объема на второй и даже третий этаж.

Приборы оснащаются манометрами, измеряющими давление. Можно установить датчик сухого хода — он отключает подачу при нарушении работы, например, при засоре или повреждении коммуникаций.

Instagram @svoya_voda1

Стационарные устройства для водоснабжения

Система включает в себя следующие элементы.

  • Демпферный бак — его еще называют гидроаккумулятором. Он накапливает объем жидкости, необходимый для ее бесперебойной подачи к сантехнике, и использует ее при перепадах давления.
  • Насос — его, как правило, монтируют возле бака. В колодец погружают шланг или трубу с всасывающим клапаном.
  • Реле давления с функцией защитного отключения. Оно отключает энергию, когда давление падает ниже установленного уровня.
  • Обратный клапан, перекрывающий канал, когда жидкость течет в обратном направлении.
  • Стабилизатор напряжения — он нужен на участках, где подача электричества нестабильна. Стабилизатор защищает от поломок, возникающих при скачках напряжения.  При коротком замыкании электрический двигатель может перегореть.
  • Фильтры — если в воде содержатся примеси, снижающие ее качество, лучше установить несколько ступеней очистки.
Станцию можно расположить в подвале здания или подсобке на первом этаже. Ее следует подключить к розетке с УЗО. Такие розетки используют во влажных помещениях. Они отключают ток при коротком замыкании.

Если станция находится за пределами дома, ее не следует размещать на открытом воздухе.

Она должна быть защищена крышей и стенами. Оборудование в этом случае подсоединяют к электрощитку трехжильным медным кабелем, проложенным под землей в гофро-трубке. Сечение — от 1,5 м. Трубку прокладывают ниже уровня промерзания, обернув геотекстилем. В подвижных грунтах канаву засыпают щебнем и песком.

Станцию можно собрать по частям или купить в готовом виде. Фабричные модели отличаются по разным параметрам.

Параметры фабричных станций
  • Размеры гидроаккумулятора. Его объем составляет в среднем 60-80 л.
  • Объем перекачиваемой жидкости — 1 500-4 000 л/час.
  • Мощность — 250-1 400 Вт.
  • Энергопотребление — как правило, хватает обычной розетки. Следует учесть, что в поселке напряжение может отличаться от городского.
  • Глубина погружения насоса — до 50 м.

Важно обратить внимание на уровень шума, особенно при установке в жилом доме.

Pixabay

Он не рассчитан на зимний период.

Установить его гораздо проще, чем систему, способную работать круглый год.

В данном случае прокладка утепленных коммуникаций не требуется. Поток создает обычное погружное или поверхностное устройство. Душевую кабину или мойку можно расположить в любом удобном месте. Внешними коммуникациями служат трубы и шланги, проложенные по грунту. При подземной прокладке глубина должна быть не менее 30 см — иначе появится опасность повреждения проводки. В здании используют стандартную металлопластиковую арматуру с угловыми муфтами и тройниками.

При использовании станции накопительный бак на чердаке не потребуется. Поток будет поступать снизу под нужным давлением. Накопительный верхний резервуар монтируют при небольшом дебите, когда применяется погружное оборудование.

На зиму необходимо разобрать и высушить ее детали. Оставшаяся влага, превращаясь в лед и расширяясь, способна их повредить. Температура даже в утепленном доме, оставленном на зиму, падает ниже нуля, поэтому внутренние трубы должны быть пустыми.

Желательно их снять, так как стыки могут разгерметизироваться при температурных деформациях.

Pixabay

Подготовка шахты

Перед тем как сделать водопровод на даче из колодца, необходимо привести его в порядок. Насос должен хорошо держаться на прочном надежном основании. Протечки из верхних слоев почвы следует устранить — они заметно снижают качество воды. Снаружи стенки необходимо защитить от промерзания.

Как правило, конструкция представляет собой бетонные кольца, скрепленные между собой. Кольца раскапывают и проводят их осмотр. Траншея должна вмещать человека. Ее роют только с одной стороны — вторую удерживает грунт.

Начинают с герметизации швов. Их расчищают, трещины расшивают, грунтуют и заделывают раствором. После его схватывания поверхность покрывают рубероидом и обмазывают битумными мастиками. Внутреннюю сторону обмазывают жидким стеклом.

После гидроизоляции приступают к утеплению геотекстилем. Чтобы создать более эффективную изоляцию, применяют минераловатные плиты, закрытые с обеих сторон полиэтиленом.

Instagram @svozem

На завершающем этапе траншею засыпают песком. Сверху укладывают утрамбованный слой глины.

На дно устанавливают специальный донный фильтр, улучшающий качество воды. Его крепят по периметру на саморезы и засыпают небольшим слоем щебня.

Прокладка внешних труб

Наружную арматуру прокладывают ниже уровня промерзания грунта, добавляя еще полметра. В эти полметра входит сечение арматуры и песчаное основание, на которое ее укладывают. Для создания канала подходят полипропиленовые и полиэтиленовые трубы. Они не боятся коррозии и хорошо выдерживают механические нагрузки. Модель должна быть рассчитана для наружного использования.

Сечение зависит от протяженности канала. При длине около 30 м оно составляет 32 мм. Для более длинных каналов берут сечение 38 мм.

Арматуру укладывают на слой песка толщиной 20 см. Угол наклона составляет от 1 градуса. Сток направляют к колодцу.

Pixabay

Стыковка проводится с помощью сварочного аппарата. Чтобы получить разборное соединение, применяют фитинги с резьбой. Утеплителем служит минеральная вата, закрытая непроницаемой пленкой, и геотекстиль. Перед засыпкой траншеи делают пробный пуск, наблюдая, нет ли протечек. Сначала дают небольшое давление, затем постепенно его поднимают. Испытание длится 1-2 часа. Если оно прошло успешно, сверху насыпают песчаный слой 20 см и закапывают траншею.

В северных регионах уровень промерзания находится очень глубоко. В этом случае арматуру укладывают на глубину около метра и подогревают специальным кабелем в зимний период.

Внутренняя разводка

Внешний канал входит в отверстие, проделанное в фундаменте. Отверстие делают больше сечения трубы в два раза с учетом температурно-влажностных деформаций материалов. Оно должно иметь защитную гидро- и теплоизоляционную оболочку, необходимую для того, чтобы влажность и температура от стен не передавались трубе.

6
фото

Instagram @svoya_voda11

Instagram @lyamtzevi_kolxoz

Instagram @svoya_voda1

Instagram @teplovoda_oz

Instagram @svoya_voda1

Instagram @svoya_voda1

Внутри дома в подвале арматура подключается и гидроаккумулятору либо идет наверх, если применяется погружной насос. Если давления, чтобы поднять столб жидкости, не хватает, монтируют дополнительное оборудование.

Способы подключения сантехники:
  • Последовательное включение приборов в один канал, поднимающийся в жилую зону. Такой способ позволяет сэкономить внутреннее пространство, но он не может обеспечить объем воды, необходимый для одновременной работы нескольких сантехнических приборов.
  • Коллекторный способ — к каждой мойке и душевой кабине от станции протянута отдельная арматура.
  • Насос постепенно засоряется илом, глиной и песком. Его прокладки со временем изнашиваются при постоянном контакте с твердыми частицами. Оборудование необходимо прочищать раз в несколько месяцев и проводить плановую замену прокладок, не дожидаясь, что они потеряют герметичность. Лучшей профилактикой будет установка фильтров на дно и на сам прибор.
  • Поддерживание расчетного давления. Оно составляет в среднем 2,5- 4 атмосферы.
  • Осмотр колодца — он не должен давать протечек в верхней части. Они хорошо заметны на фоне сухого бетона. Верхние слои содержат много примесей, снижающих качество воды.
  • Система должна находиться в тепле. При отрицательной температуре вода превратится в лед. Расширяясь, она порвет трубы и выведет оборудование из строя.

Pixabay

Материал подготовил

Артем Филимонов

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Рекомендуем

12 лучших алюминиевых радиаторов 2022 года

15 лучших клеев для плитки разных видов и назначения

Налоговый вычет при покупке квартиры в ипотеку: все о правилах получения и пошаговая инструкция

7 веских причин купить кондиционер прямо сейчас

Какая ванна лучше: акриловая или стальная? Разбор и сравнительная таблица

Модные обои для спальни: 6 трендов 2022 года и 95 фотопримеров

Отдельностоящая ванна: советы по выбору и 98 потрясающих фото в интерьере

6 проверенных способов создать современное освещение в квартире

Комбинированные обои: правила сочетания и идеи для каждой комнаты (120 фото)

Реклама на IVD. ru

Провести воду из скважины + видео

Содержание

  • Общая схема конструкции
  • Монтаж кессона
  • Монтаж насоса
  • Автоматика и гидроаккумулятор
  • Развязка труб
  • Утепление водопровода
  • Заключение

Поднять воду из скважины – это еще не полностью выполненная задач. Ее важно доставить до мест водоразбора, которые могут находиться в доме или во дворе. Чтобы сделать это, важно знать, как провести воду в дом из скважины. Для этих целей делается разводка и устанавливаются дополнительные элементы. Что понадобится для решения поставленной задачи? Об этом речь пойдет в статье.

Общая схема конструкции

Схема всей разводки воды от скважины до дома включает такие элементы:

  • насос;
  • труба для подъема воды;
  • переходной узел;
  • гидравлический бак и автоматика;
  • разводка трубы к конечному потребителю.

Кроме этого, необходимо позаботиться об утеплении водопровода, чтобы он служил как можно дольше. В некоторых случаях возникает потребность в двух насосах: один из них поднимает воду, а второй проталкивает ее по общей системе. Весь монтаж начинается с бурения скважины и установки кессона. О последнем стоит поговорить подробнее.

Монтаж кессона

Кессон является важным элементом для скважины, именно из него будет вестись дальнейшая разводка труб к дому. Он представляет собой герметичный бокс или контейнер, который изготавливается из пластика или металла. Предпочтение отдается первому, т. к. при движении грунта или подъеме грунтовых вод меньше вероятность его деформации или подъема. Есть несколько основных задач, которые стоят перед кессоном:

  • предотвратить попадание грунтовых вод в скважину;
  • защита скважины зимой;
  • защита дополнительного оборудования.

Герметичный кессон для скважины надежно закрывает ее оголовок, что предотвращает попаданию внутрь дождевой или талой воды. Последняя может нести с собой болезнетворные бактерии или химические вещества, которые смываются с полей и других угодий. Если они попадут в скважину, то это приведет к ее заражению и возможным заболеваниям у потребителей. В сильные морозы грунт возле скважины может проседать или подниматься, выталкивая тем самым обсадную трубу. Кессон обеспечивает дополнительную воздушную подушку, которая не позволяет этому произойти. Кессон также предотвращает падение температуры ниже нуля, что привело бы к повреждению водопровода. Если скважина находится не во дворе дома, тогда кессон послужит защитой для оборудования от злоумышленников.

Кессон сооружается самостоятельно или приобретается готовая конструкция. Для его установки потребуется выкопать яму, на глубину, соответствующую высоте кессона. Хорошо, если нижняя часть кессона будет находиться ниже уровня промерзания грунта. В днище кессона заранее необходимо изготовить отверстие, в которое будет проходить обсадная труба. Кессон поднимается с помощью крана или лебедки с установленными опорами. Важно аккуратно поместить его на обсадную трубу скважины. Место входа заваривается или герметизируется другим способом. Видео о монтаже кессона для скважины можно посмотреть ниже.

Монтаж насоса

После того как кессон смонтирован на свое место над скважиной, необходимо закрепить глубинный насос. Делать это необходимо в паре с оголовком для скважины. Насос подбирается в согласии с параметрами скважины и отдаленностью помещения, куда будет подаваться вода. При этом не стоит руководствоваться только показателем максимального столба, который способен выдать насос. Важно понимать, что часть его мощности будет израсходована на доставку воды по горизонтальному участку. Чтобы все правильно рассчитать, необходимо заранее замерить расстояние от скважины до дома. Если до зеркала воды в скважине 30 метров, а от скважины до дома – 20 метров, тогда необходимо брать насос с номинальным столбом подъема в 50 метров. При этом остается определенный запас по мощности на случай, если зеркало воды в скважине упадет.

Обратите внимание! Стоит помнить, что мощность, которую насос тратит на создание одного метра горизонтального столба, примерно равна той, что необходима для проталкивания воды на 10 метров по горизонтальному участку.

Для того чтобы собрать конструкцию с насосом понадобятся такие компоненты:

  • труба ПНД;
  • переходник с насоса на трубу;
  • латунный ниппель;
  • обратный клапан;
  • трос;
  • уплотнитель для резьбы.

Совет! Важно помнить, что для достижения требуемой мощности насоса, нельзя сужать выходное отверстие. Поэтому диаметр трубы, а также комплектующих подбирается в зависимости от диаметра резьбы насоса.

Первым делом в насос вкручивается латунный ниппель, он будет служить переходником для обратного клапана, т. к. обратные клапаны, как правило, идут с внутренней резьбой. На ниппель насоса накручивается обратный клапан. Все резьбовые соединения уплотняются с помощью тефлоновой ленты или пакли. Для последней лучше применять пасту Unipack, которая упрощает демонтаж при необходимости ремонта. В обратный клапан вкручивается переходная муфта для трубы. Перед монтажом трубы, важно не забыть надеть на нее уплотнительное кольцо. Чтобы труба легче заходила в резинку, которая находится в муфте, можно смазать ее моющим средством для посуды и снять фаску.

После сборки этого узла, можно приступить к креплению троса на насос. На последнем для этих целей есть специальные ушки. Зафиксировать трос можно с помощью специальных болтовых держателей. При этом необходимо сделать петлю, пропустив трос через два ушка. Это позволит облегчить центровку прибора в скважине. После крепления троса можно перейти к фиксации кабеля к трубе. Для этих целей можно воспользоваться пластиковыми стяжками. Они располагаются через каждый метр, чтобы кабель не провисал. Теперь можно перейти к аккуратному опусканию насоса в скважину. Для этого понадобится несколько человек: двое должны удерживать трубу, а третий – трос.

Когда насос достигнет запланированного уровня, его необходимо временно зафиксировать. Далее производится монтаж оголовка скважины. Он представляет собой небольшую конструкцию, которая напоминает клапан. Оголовок состоит из двух частей: тела и крышки. Тело оголовка монтируется на обсадную трубу скважины. При этом важно избегать перекосов, чтобы потом можно было свободно закрепить крышку сверху. Следующим шагом надевается уплотнительная резинка на тело оголовка.

В крышку оголовка продевается труба и фиксируется специальным переходником. Через специальный резиновый штуцер продевается провод. Это необходимо, чтобы предотвратить его перегибание и повреждение. Трос фиксируется на крюк, который есть на обороте оголовка. Когда все находится на своих местах, крышка оголовка фиксируется к телу, при этом необходимо быть внимательным, чтобы уплотнительная резинка зашла в паз ровно. Болтами крышка прижимается к телу, которое смонтировано на обсадную трубу скважины. По завершении процесса делается тестовый запуск насоса, чтобы убедиться, что он функционирует и перекачивает воду. Ниже есть видео о монтаже насоса для скважины.

Обратите внимание! Для подачи воды из колодца может не понадобиться глубинный насос. Если вода в колодце находится на уровне восьми метров, тогда можно использовать обычный самовсасывающий насос. Чтобы уберечь его от морозов, рядом с колодцем выкапывается техническая яма или приямок, в котором и размещаются все узлы. Дополнительного его стенки можно обложить кирпичом, чтобы они не сыпались.

Автоматика и гидроаккумулятор

Чаще всего автоматика и гидроаккумулятор располагаются ближе к скважине, поэтому следующим шагом будет их подключение и монтаж. Автоматика представляет собой небольшой бокс, который осуществляет управление насосом. Происходит это из-за изменяющегося внутри системы давления. Как только оно достигает низкой точки, происходит замыкание контактов и запуск. Если давление достигает верхней точки, то автоматика выключает насос. Номинальные параметры установлены в блоке с завода изготовителя. Лучше брать прибор с защитой от сухого хода, он отключит насос, если по каким-либо причинам подъем воды прекратиться.

Чаще всего автоматика монтируется на гидроаккумулятор. Последний представляет собой металлическую емкость, в которую установлена резиновая груша. Роль последней заключается в смягчении гидроударов и обеспечении небольшого запаса воды. Лучше брать модель, которая изготовлена из нержавеющей стали. Она прослужит значительно дольше, особенно при образовании конденсата. На штуцер гидроаккумулятора накручивается специальный пятерник, который изготовлен из латуни. В этом пятернике есть специальные выходы под автоматику и под манометр. Манометр необходим, чтобы правильно настроить автоматику и отслеживать давление воды, в системе. К одному из выходов пятерника делается подвод трубы от насоса в скважине. Остается еще один выход, к которому будет подключаться труба, которая уходит к потребителю. Ниже есть видео о выполнении разводки для скважины.

Обратите внимание! Электрический кабель подключается от сети к автоматике, а от автоматики подводится к насосу.

Развязка труб

Когда внутри кессона все собранно, можно приступать к выводу трубы от скважины к дому. Для этого выкапывается траншея по наименьшему пути от скважины к тому месту, где будет осуществляться ввод водопровода в дом. Глубина траншеи должна быть ниже промерзания грунта. В качестве подающей трубы можно использовать ПНД трубу. Она укладывается в траншею и подводится к кессону. С помощью сварочного аппарата или дрели и коронки в кессоне делается отверстие, через которое делается ввод. Место вокруг трубы герметизируется, чтобы в кессон не просачивалась влага. Труба подводится к одному из выходов пятерника и фиксируется через переходник. Траншея закапывается. На входе в дом ставится фильтр, который будет удалять примеси из скважинной воды и делается дальнейшая разводка к каждому узлу водоразбора.

Обратите внимание! Это основная схема водоснабжения частного дома от скважины. В зависимости от потребностей, могут быть внесены определенные коррективы.

Утепление водопровода

В некоторых случаях произвести прокладку водопровода ниже уровня промерзания грунта невозможно в силу некоторых обстоятельств, иногда приходится протягивать трубу поверху. В таком случае понадобится утепление водопровода. Это можно сделать с помощью греющего кабеля и каменной ваты. Кабель лучше использовать саморегулирующийся, т. к. нет необходимости следить за его температурой и выключать его, когда это требуется. Греющий кабель фиксируется на трубу с помощью алюминиевого скотча и сверху закрывается утеплителем. Чтобы утеплитель не промокал, его также необходимо закрыть гидроизоляцией в виде клеенки или фольги.

Заключение

Как видно, изготовление развязки для ввода воды со скважины в дом несложная задача, с которой можно справится самостоятельно. Залогом успеха будет внимательный расчет всех нюансов. Количество трубы от скважины к дому можно брать с запасом, чтобы впоследствии не пришлось дотачивать небольшие отрезки.

  • Как устранить засор в унитазе
  • Чистим газовую колонку своими руками
  • Как правильно установить унитаз своими руками
  • Подвесной унитаз с функцией биде

Схема водопровода в частном доме (на даче) от скважины (из колодца) своими руками, видео

Содержание

  • Колодец
  • Скважина
  • Схема обустройства водопровода частного дома
    • Дополнительное оборудование
  • Параметры выбора насоса и его установка
  • Монтаж трубопровода
    • В доме разводку труб делают по одной из схем:
    • Водопровод в частном доме: видео
    • Обустройство водопровода: фото

Не всегда в частном секторе имеется центральный водопровод, а иногда его работа и качество воды оставляет желать лучшего. Покупать воду в магазине дорого, да и в руках много не принесёшь. Комфорт обеспечит устройство автономного водоснабжения. Это можно сделать на основе водозабора из колодца или скважины. Самостоятельная установка оборудования существенно сэкономит средства, а опыт понадобится для профилактических работ или ремонта.

Колодец

Колодец является наиболее дешёвым вариантом обеспечения частного дома свежей водой, так как статья расходов на его постройку значительно ниже бурения скважины. Если рыть его самостоятельно, то это ещё более удешевит конструкцию. Глубина колодца будет зависеть от уровня залегания грунтовых вод, но обычно этот показатель не превышает 15 м. Колодец способен дать до 200 литров воды в час, что маловато для семьи из нескольких человек. Из-за близкого залегания водоносной жилы внутрь колодца могут попадать верховые воды со всевозможными примесями тяжёлых металлов и прочих вредных компонентов. Срок службы колодца составляет порядка 50 лет.

Обустройство колодца

Поговорите с соседями или местными старожилами, попросите образцы воды для химического анализа. Возможно, если на местности у всех обустроены колодцы – стоит сделать так же.

Скважина

Скважины делят на два типа в зависимости от состава грунта и глубины залегания водоносной жилы:

  • вода в песчаной скважине чище, чем в колодце, так как глубина бурения достигает 50 м, но содержит много песка и глины, поэтому обязательно понадобится система фильтров. Бурение осуществляется шнековым методом с извлечением породы на поверхность. Процедура занимает несколько дней. Если повезёт попасть в русло подземной реки, обычно это 15 м, то затраты на бурение значительно сократятся, а срок службы скважины увеличится, так как в составе слоя преобладает галька и фильтры с трубами не забьются песком, как у простой скважины «на песок». Такая скважина может прослужить до 20 лет, тогда как обычная на песок – около 10. Скважина способна дать 1,5 куба воды в час и нуждается в обязательной прокачке. Песчаная подойдёт для дачи, а для постоянного проживания и использования воды лучше обустроить артезианскую;
Схема: виды скважин
  • артезианская скважина является одной из лучших по качеству воды. Бурение выполняют в известняковый слой, который находится на глубине 50 – 200 м. Атмосферные осадки достигают этого слоя примерно через 10 месяцев, пройдя естественную фильтрацию слоями песка и глины. Такая скважина имеет практически неисчерпаемый запас воды, минимум 1 500 л в час. Вода под естественным давлением сама поднимается наверх, попадание стоков или ливневых вод исключено. Прослужит она, как и колодец, около 50 лет. Конечно, из–за глубины стоимость обустройства такой скважины выше, но она себя полностью окупает со временем. Артезианская скважина требует пакета разрешительной документации и согласования, так как известняковый водоносный слой является стратегическим государственным ресурсом.

Совет. Все работы по обустройству водоснабжения рекомендуется производить в тёплое время года, когда спадает уровень верховодки и риск ошибки минимален.

Схема обустройства водопровода частного дома

В основе схемы водоснабжения заложено применение для водозабора насоса и сопутствующего оборудования. Его монтируют в служебном помещении или непосредственно над скважиной в кессоне и соединяют трубой с источником воды. Насос наполняет водой напорный бак, а уже от него по дому разветвляются трубы к точкам потребления. Когда кто-то из членов семьи открывает кран, давление в магистрали понижается, по достижении показателя 2,2 бар, включается насос, который запускает реле давления и накачивает аккумулятор до 3 бар. Реле давления отключает насос.

Прежде чем начать монтаж водопровода, необходимо составить схему. Это действие позволит заранее выявить трудности при проведении работ. По схеме можно подсчитать расходные материалы и приобрести их оптом, что дешевле, чем покупать элементы в отдельности. В схему включают такие рабочие узлы:

  1. В качестве источника воды приспосабливают колодец или скважину.
  2. Приямок для скважины. Может быть выполнен из кирпича или в виде специальной бочки из пластика. Предохраняет устье от мусора, грунтовых вод и защищает оборудование от промерзания.
  3. Глубинный насос или насосная станция.
  4. Гидроаккумулятор отвечает за давление воды в магистрали.

    Схема водоснабжения со скважиной

  5. Обратный клапан.
  6. Водоочистные фильтры. Их подбирают на основании анализа воды. Для полива участка и технических нужд нет надобности фильтровать воду. Поэтому для этих целей отводят отдельно трубу без фильтров.
  7. Манометр. По нему настраивают реле давления.
  8. Реле. Регулирует электрическое питание насоса. При падении давления контакты замыкаются и насос начинает подавать воду.
  9. Датчик сухого хода предохраняет насос от поломки при малой высоте воды в источнике и отсоединяет агрегат от линии электросети.

Дополнительное оборудование

Схему устройства водоснабжения можно распределить на такие ключевые составляющие:

  • система водозабора;
  • магистраль, пролегающая по участку;
  • водопровод внутри дома.

Совет. Систему фильтров следует с двух сторон обеспечить запорной арматурой, чтобы перекрыть воду при замене фильтра или проведении других работ.

Параметры выбора насоса и его установка

Насос выбирают, учитывая производительность скважины, её глубину и минимальный водяной столб, общий расход потребления воды. Также учитывают напор насоса (сила давления воды), расход воды за час в кубометрах – чем выше эти характеристики, тем больший потребуется расход электроэнергии.

Насосы бывают погружные и наружные. Погружные можно разделить на насосы для скважин и насосы для колодцев. Насосы для скважин имеют форму узкого цилиндра, вытянутого в высоту. Это облегчает их установку и извлечение из скважины. Колодезному насосу необязательны такие параметры, так как диаметр колодца позволяет без труда установить оборудование. Наружные насосы могут иметь разнообразную форму. Модели со встроенными напорными баками называют «насосные станции». Такие насосы имеют невысокий напор и подходят для неглубоких источников водозабора.

Схема водоснабжения дома с насосной станцией

Подсоединяют к глубинному насосу обратный клапан. Прикрепляют обжимной фитинг к насосу и соединяют с трубопроводом. Фиксируют трос и подсоединяют электрический провод. Кабель фиксируют изолентой или пластиковыми хомутами к трубе через каждые два метра. Кабель электропитания крепят свободно, без натяжения, чтобы при распрямлении трубы его не порвало. Аккуратно опускают насос на дно скважины, делают метку на трубе и поднимают насос на высоту около трёх метров. Это делается для предотвращения заиливания агрегата песком. В противном случае подъём насоса может стать невозможным. Закрепляют трос в оголовке обсадной трубы. Ждут 10 – 15 минут и проверяют работу системы.

Совет. Если в вашей электросети часто случаются перебои или скачки напряжения, стоит подключить насос через стабилизатор. Частая замена сгоревшего насоса – дорогое удовольствие.

Монтаж трубопровода

Трубопровод прокладывают ниже уровня промерзания грунта. Например, в Московской области этот показатель равен 1,7 м. Очень часто используют для этих целей трубы из пищевого полипропилена диаметром 32 мм. Они не поддаются коррозии и способны прослужить полвека. Монтаж таких труб довольно прост и под силу всякому мастеровому человеку. Трубу лучше утеплить по всей длине, особенно в местах около фундамента дома. Если по какой-то причине невозможно проложить магистраль на необходимую глубину, тогда делают пирог из утеплителя, канализационной трубы и греющего кабеля.

Обвязка внутри дома

В доме разводку труб делают по одной из схем:

  1. Последовательно подключают точки потребления. Такая схема подойдёт для домика малой площади, где проживает пара человек. Если количество жильцов больше двух, при включении нескольких точек водозабора — давление в магистрали резко упадёт, что создаёт определённые неудобства.
  2. Подключение через коллектор является более сложным вариантом, но при эксплуатации проблем с напором не возникнет.
    Обеспечить горячую воду можно несколькими вариантами. Установкой одно- или двухконтурного котла, подключением накопительного электрического водонагревателя или установкой проточного водонагревателя. Всё это стоит учесть на этапе разводки труб в доме, чтобы потом не переделывать.

Водопровод в частном доме: видео

Обустройство водопровода: фото

3 комментария

Похожие публикации:

Прокрутка вверх

Adblock
detector

Водоснабжение из колодца своими руками – для частного дома и дачи + Видео

Водоснабжение из колодца – самый доступный и выгодный во всех отношениях вариант в тех случаях, когда к центральному водопроводу не подключиться. Отсутствие какой-либо бумажной волокиты и необходимости согласовывать колодец с бюрократами – уже только поэтому дачники и домовладельцы спешат обзавестись автономным колодезным водоснабжением.

Битва экстрасенсов – как найти место для колодца?

Перспектива обзавестись автономным водоснабжением на даче мотивирует копать колодец даже тех домовладельцев, которые подключены к центральному водоснабжению. Все просто – имея практически неограниченный запас ресурса, можно организовать качественный полив садовых и огородных растений, не опасаясь огромных счетов за потребленную воду. К тому же во многих поселках водопровод был проложен еще при Советском союзе и постоянные  внеплановые ремонты превращают центральное водоснабжение в центральное водоотсутствие.

Автономное водоснабжение из колодца

Почему колодец, а не скважина? Потому что это гораздо дешевле, долговечнее и не требует официальных разрешений от государственных инстанций. Колодец на даче вы можете выкопать сами, имея достаточный запас свободного времени и желание. Впрочем, даже наемные работники обойдутся дешевле аренды оборудования для бурения скважины.

Что нужно будет делать – это понятно, а вот как быть с выбором места для колодца? Можно проверить свои или соседские экстрасенсорные способности, но лучше воспользоваться подсказками природы.

Выбор места для колодца

  • Способ первый – измеряем водопоглощение кирпича из красной глины. Кирпичи для эксперимента должны быть как можно суше. Тщательно взвесьте каждый, запишите данные, пронумеруйте их и закопайте на полуметровую глубину в тех местах, где вы хотели бы выкопать колодец. Через сутки выкопайте кирпичи и снова взвесьте. Самый тяжелый кирпич и будет указывать на самое близкое расположение водоносного слоя.
  • Способ второй – наблюдаем за окружающим ландшафтом и поведением животных на даче. Некоторые собаководы заметили, что их воспитанники в летнюю жару предпочитают одни и те же места на даче всем остальным. Это объясняется тем, что близко от поверхности идет водоносный слой, который делает землю более прохладной. Смотрите и за растениями на вашем участке – мать-и-мачеха, сныть, осока, ольха, береза никогда не выберут для произрастания засушливую почву, они пускают корни только там, где близко к поверхности вода. Также наблюдайте за появлением тумана на даче – над тем местом, где много воды, будет образовываться туман.
  • Способ третий и самый точный – разведывательное бурение. Для этого способа подойдет даже обычный садовый бур, самодельный или купленный, с наращиваемой ручкой. Порой достаточно нескольких метров, чтобы понять, что внизу проходит водоносный слой.

Разведку, как и основные работы по обустройству колодца, следует проводить в летние месяцы, когда стоит жара – в эту пору весенние грунтовые воды уже не будут мешать работе и не введут в заблуждение. Вы сможете выкопать на даче действительно неиссякаемый колодец, который не будет пересыхать даже летом.

“Анатомия” колодца – из чего состоит автономное водоснабжение?

Водоснабжение частного дома из колодца автономным само по себе не станет – помимо резервуара понадобятся накопительные баки, насосы, пластиковые или металлопластиковые трубы, реле. Все элементы доступны каждому, самые большие затраты придутся на насосную станцию, хотя и ее можно заменить экономным наружным насосом, особенно если вы появляетесь на даче только в летний сезон.

Самое главное  в подготовке котлована – надежное укрепление его стенок. Чаще всего для этого используют готовые железобетонные кольца (кольца только из бетона быстро приходят в негодность), древесину, кирпич и природный камень. Говоря о древесине, подразумеваются водостойкие породы – дуб, сосна. Прелесть такого укрепления в том, что вода может долгое время быть насыщенной ароматными веществами.

Железобетонные кольца для колодца

Практичнее всего использовать железобетонные кольца – с ними меньше всего хлопот при установке. Кирпич – тоже недорогой вариант, но много времени уйдет на кладку. Камень – слишком дорогое удовольствие, при этом заметных отличий вы не найдете. Оголовок, верхнюю часть колодца, можно делать из любых доступных материалов. Чаще всего это бревенчатый сруб или кирпичная кладка – благодаря этим материалам колодец превращается в прекрасное украшение ландшафта.

Несмотря на заметный прогресс технических средств колодец на даче лучше всего копать так, как это делалось и сто, и двести лет назад – лопатой. Во-первых, даже самые мобильные экскаваторы смогут взять грунт не глубже, чем с 5 метров. Во-вторых, механизированный ковш, как слон в посудной лавке, нарушит плотность стенок. Плюс ко всему стоимость аренды такой техники не всем по карману. Копать лучше вдвоем – пока один выбирает грунт из котлована второй вывозит глину и песок подальше от краев. Помощь второго человека понадобится особенно после того, как котлован станет глубже 2 метров – кому-то нужно поднимать ведра с грунтом наверх.

Копание колодца лопатой

Существует два способа укладки железобетонных колец. В первом случае их укладывают по мере углубления – как только глубины достаточно, чтобы поместилось первое кольцо, его укладывают и продолжают копать дальше. Подкапывая почву под кольцом, добиваются его дальнейшего заглубления и укладывают сверху новые кольца. Благодаря этому можно обойтись без лебедки и уложить кольца очень осторожно и аккуратно. Если же укладывать кольца в уже полностью готовый котлован, то это потребует немалых сил и помощи еще нескольких человек.

“Потому что без воды и ни туды, и ни сюды” – выбор насоса

Профессия водовоза послужила мотивом для знаменитой в советском прошлом песенки, которая не потеряла своей актуальности и сегодня. “Отдыхаем – воду пьем, заседаем – воду льем”, а чтобы за этим благом цивилизации не приходилось постоянно бегать к колодцу, следует автоматизировать процесс выкачки воды. Для этого используют колодезные насосы, которые могут иметь установленную решетку на всасывании или опору для установки на дне котлована.

Колодезный насос

Выбор насоса зависит от дальности расположения и глубины колодца – если резервуар находится рядом с домом и вода плещется не так далеко от поверхности, можно воспользоваться насосной станцией с гидроаккумулятором. В зависимости от модели и мощности такие устройства способны поднять воду с глубины до 9 метров. Гидроаккумулятор – это бак, в который вода закачивается до тех пор, пока не образуется нужное давление. С бака вода поступает в систему даже если насос отключен от электричества – устройство включится тогда, когда давление упадет до обозначенного на реле. Плюс насосной станции в том, что даже при отключении света или неполадках с самим насосом всегда есть определенный запас воды. Главный недостаток насосной станции заключается в перепадах давления в трубах, поэтому рекомендуется использовать прочные изделия, например, металлопластиковые трубы.

Также следует приобрести реле давления – это устройство отключает насос, как только в системе будет достигнуто определенное давление (задается параметрами). Вам понадобится обратный клапан, который предотвратит отток воды из системы обратно в резервуар. Не забудьте купить трубы и крепления.

Реле давления для колодезного насоса

Если колодец далеко от дома, лучше использовать самовсасывающий центробежный насос с внешним эжектором. Такой агрегат способен поднять воду с глубины до 50 метров. Он не накапливает воду в гидроаккумуляторе – каждый раз когда в доме открывается кран, устройство начинает закачку воды и прекращает ее как только кран закроют. Такие устройства рассчитаны на частое включение и отключение и не создают проблем с перепадами давления. Правда, при отключении электричества водоснабжение загородного дома из колодца полностью остановится, так что придется сделать запас воды для таких случаев.

Прокладываем водопровод на даче своими руками

Самый недорогой способ оборудовать трубопровод от колодца к дому – вырыть траншею ниже уровня промерзания почвы. Правда, это займет немало вашего времени. Более современное решение проблемы – утепление труб специальными каркасами из пенопласта. Это позволяет уменьшить глубину траншеи. Совсем близко проложить трубы к поверхности земли можно только в том случае, если внутри утеплителя будет проложен специальный нагревательный кабель.

Как провести водоснабжение из колодца своими руками — пошаговая схема

Шаг 1: Траншея

От колодца до дома вырываем траншею. Ее глубина зависит от уровня промерзания грунта – обычно это не менее 1 метра.

Шаг 2: Прокладываем трубы и кабель

На уровне траншеи в кольце кувалдой проделываем отверстие, через которое будет проходить гибкий шланг или металлопластиковая труба. Конец трубы опускаем до тех пор, пока до дна не останется 40 см. Если насос будет расположен в колодце, через отверстие параллельно с трубой по траншее проводим кабель.

Расположение насоса в колодце

Шаг 3: Помещение под насосную станцию

Если колодец расположен близко к дому, то насосную станцию устанавливают внутри. Если же в доме нет свободного пространства или колодец находится далеко, то под насосную станцию строят теплое подсобное помещение. Температура внутри него не должна падать ниже 2°С, кроме того, существует большая опасность кражи оборудования.

Шаг 4: Подключаем оборудование

Обратный клапан можно установить на самом конце трубы, а можно – перед входом воды в насос вместе с фильтром грубой очистки. На выходе воды в систему устанавливают фильтр тонкой очистки. К насосу подключаем манометр и реле давления, а потом оборудование к щитку управления. На реле давления устанавливается кран, который служит переходником для труб системы водоснабжения внутри дома.

Подключение к колодезному насосу реле давления

Шаг 5: Разводка труб

Чтобы завести трубы в помещение, следует прокопать траншею от насосной станции к фундаменту ниже глубины промерзания грунта – это в том случае, если станция находится снаружи.

При разводке труб не забудьте установить в самой нижней точке системы кран для слива воды при ремонтных работах. Если вы выбрали насосную станцию с гидроаккумулятором, то в этом случае для подключения унитаза к системе лучше использовать устойчивую к частым перепадам давления трубу – обычная пластиковая может выйти из строя. Внимательно относитесь ко всем стыкам элементов – все те же перепады давления могут привести к повреждению целостности системы.

Наиболее подходящими являются трубы из полиэтилена низкого давления. Они отличаются своей долговечностью и неприхотливостью, а также легкостью конструкции и простотой монтажа:

  • возможна их укладка непосредственно в грунт, но рекомендуется рыть траншею на глубину, исключающую промерзание;
  • в ней устанавливается техническая труба, в которой располагается сам трубопровод;
  • важно использовать теплоизоляционные материалы, желательно наличие обогревающего кабеля;
  • в недоступных местах следует избегать лишних соединений, чему способствует ПНД труба.

Внутри помещения трубопровод можно конструировать из других материалов: меди и стали.

Выводы и полезное видео

При проведении водоснабжения загородного дома из скважины необходимо делать все расчеты с запасом. Соблюдая технологические правила, проявив внимательность и старания достаточно просто добиться положительного результата. В результате получится провести в дом вкусную и чистую воду!

Оцените автора

( 1 оценка, среднее 5 из 5 )

Как получить воду из колодца без электричества

134 акции

Если вы подключаетесь к автономной сети, вам понадобится источник воды, обычно в виде колодца или скважины.

Это все хорошо (извините за каламбур) и хорошо, когда у вас есть возможность качать воду из него, но если сеть выйдет из строя, вы фактически окажетесь вверх по течению без весла.

Не отчаивайтесь – есть несколько способов получить воду из колодца без электричества – это требует небольшой подготовки и предусмотрительности.

7 способов получить доступ к колодезной воде без электричества

Генератор №1

Хотя только в 5% американских домов есть резервные генераторы, они являются одним из лучших способов обеспечить стабильное питание независимо от проблем с сетью или экстремальных погодных условий. .

Хотя двухтопливный генератор может стать наиболее экономичным решением, лишь немногие из них могут обеспечить напряжение, необходимое для работы глубинного насоса.

Для глубинных насосов более эффективным решением будет дизельный генератор, поскольку они портативны и достаточно мощны, чтобы вырабатывать необходимое для насоса напряжение 220 В.

#2 Солнечный насос

Существует множество различных типов насосов для солнечных скважин, лучшие из которых могут перекачивать воду с глубины 600 футов и более.

Поверхностный солнечный насос — это подходящий вариант для неглубоких колодцев и для перекачки воды из резервуара для хранения в дом. Для более глубоких колодцев вам понадобится погружной солнечный насос.

Лучшие насосы для скважин на солнечных батареях могут работать как от батарей, так и от солнечного света, что делает их подходящим вариантом для доступа к воде в экстремальных погодных условиях, а также при отключении электроэнергии.

В нашем небольшом хозяйстве погружной солнечный колодезный насос нагнетает воду в резервуар для хранения на вершине холма; затем мы полагаемся на гравитацию, чтобы доставить эту воду в дом.

Преимущество этого двустороннего подхода заключается в том, что мы не только полагаемся на солнечный насос и, следовательно, на солнечный свет, но и можем обеспечить постоянную подачу воды прямо в дом независимо от погоды или национального электроснабжения.

Ветряной насос №3

Ветряная турбина — это не то, на что вы всегда можете положиться, чтобы обеспечить вас водой, когда она вам нужна, поскольку вы можете быть уверены, что ветер стихнет, как только вы решите, что она вам нужна, но вы Может использовать его для перекачки воды в накопительный резервуар, который затем может быть доставлен в ваш дом под действием силы тяжести.

Многие домашние ветряные турбины могут быть подключены к солнечным панелям, обеспечивая два альтернативных источника энергии на случай неизбежных чрезвычайных ситуаций. Узнайте больше о гибридных ветряных и солнечных системах.

Несмотря на то, что вам придется вложить несколько сотен долларов в качественную ветряную турбину, ее установка и обслуживание обойдутся очень дешево.

Если у вас нет средств на покупку ветряной турбины, но у вас есть множество ноу-хау, вы можете сделать свою собственную из труб из ПВХ и старого автомобильного вентилятора, как показано в видео ниже.

Ручной насос №4

Один из самых простых способов получить воду из колодца при отключении электроэнергии — с помощью ручного насоса. Лучшие ручные насосы могут быть установлены рядом с электрическим погружным насосом, что упрощает замену одного из них.

Ручные насосы особенно эффективны для неглубоких колодцев и могут качать воду с глубины 25 футов или менее без чрезмерной мышечной усталости.

Доступ к воде на глубине более 30 футов требует значительно большей мышечной силы, поэтому некоторые ручные насосы для глубоких скважин могут быть связаны с ветряной мельницей или управляться через донный клапан.

Ручной насос для неглубокой скважины прост в установке и относительно доступен. Однако стоит заплатить немного больше за высококачественный насос, так как вы будете полагаться на него в трудную минуту.

В то время как вы можете приобрести насос для кувшина всего за 50 долларов, более целесообразно вложить несколько сотен долларов в приобретение более надежной и качественной модели, такой как водяной насос с герметичной крышкой под давлением от Lehman’s.

Ручные насосы для глубоких скважин стоят значительно дороже, особенно ручной насос для глубоких скважин Bison из нержавеющей стали, который может забирать воду с глубины 300 футов. Возможно, вам придется стать потенциальным участником конкурса «Самый сильный человек мира», чтобы добиться этого, но это возможно!

Лучшие ручные насосы для глубоких скважин имеют пожизненную гарантию, требуют минимального обслуживания и не требуют заливки, а это означает, что вы можете установить их и забыть о них до тех пор, пока не возникнет чрезвычайная ситуация. №

Основное преимущество ручного скважинного насоса заключается в том, что для его работы не требуется ничего, кроме мускульной силы, а это означает, что у вас будет доступ к воде в любых погодных условиях. Если вы выберете солнечный насос, вы будете зависеть от солнечного света, тогда как с генератором вам нужно топливо.

Для ручного насоса вообще ничего не нужно, что делает его наиболее экологичным и надежным решением.

#5 Колодец или рукавное ведро

Рукавное ведро — самый простой и дешевый способ получить воду из колодца без электричества. Также известный как торпедный или цилиндрический ковш, современный «колодезный ковш — это просто длинное тонкое ведро, которое можно опустить в узкие пределы обсадной трубы, чтобы поднять воду на поверхность».

Высококачественное ведро с рукавом от Lehman стоит менее 100 долларов, оно изготовлено из оцинкованной стали и может вместить почти 2 галлона воды. У него есть удобное устройство, которое позволяет вам сливать воду снизу, а не пытаться перевернуть ее и слить сверху.

Если у вас есть доступ к веревке и трубам из ПВХ, вы можете легко сделать свое собственное ведро с рукавом, которое, хотя и не будет таким гладким или объемным, как купленная модель, все же будет эффективно выполнять свою работу. Узнайте, как сделать ведро для колодца из ПВХ своими руками, ниже.

Единственная проблема с использованием ведра для колодца заключается в том, что вам нужно снять погружной насос, чтобы получить доступ. С большинством насосов это довольно простая операция, но, тем не менее, она неудобна и не является чем-то необходимым, если у вас есть ручной насос.

#6 Высокий подъемник или гидравлический подъемник

В зависимости от рельефа местности для доступа к колодезной воде можно использовать гидравлический подъемник или высокий подъемник. Оба этих насоса используют нисходящее давление воды, чтобы поднять воду до более высокой точки, чем первоначальный источник.

Эти системы самотечной подачи воды просты в установке и обслуживании, но эффективны только в том случае, если есть непрерывная подача воды и место для установки насоса, по крайней мере, на полтора фута ниже источника.

В то время как гидравлические поршневые насосы нуждаются в более высокой скорости потока и могут быть довольно шумными, высокие подъемники могут справиться с расходом всего один галлон в минуту и ​​работать практически бесшумно. Поскольку они оба имеют автономный источник питания, им не требуется топливо, солнечная энергия или электричество, поэтому они могут работать независимо от перебоев в подаче электроэнергии или суровых погодных условий.

#7 Сборка аварийного насоса

Хотя я не думаю, что мои навыки рукоделия справятся с задачей изготовления рукавного ведра, не говоря уже о аварийном скважинном насосе, есть много людей, которые сделали именно это и готовы поделиться своими разработками и методами.

Самый простой тип насоса, который, как ручной насос для кувшина, использует всасывание для подачи воды. Подобные конструкции дешевы и просты в изготовлении, но будут эффективно работать только на неглубоких скважинах.

Для более глубоких скважин более эффективен вакуумный насос, и, хотя его сборка немного сложнее и дороже, в Интернете есть несколько информативных учебных пособий, в которых содержится полный список материалов и пошаговые инструкции о том, как выполнить проект.

Заключение

Если на вашем участке уже есть альтернативные источники энергии, такие как ветер или солнечная энергия, получение воды из колодца при выходе из строя сети не представляет большой проблемы.

Когда суровые погодные условия, такие как проливной дождь или ураганный ветер, нарушают подачу электроэнергии, они могут нанести ущерб и этим альтернативным источникам, оставив вас наверху колодца без воды.

Таким образом, наиболее надежными и устойчивыми способами получения воды из вашего колодца являются те, которые основаны на силе тяжести, такие как гидравлический цилиндр или системы высокого подъема, или те, которые требуют только мускульной силы.

Несмотря на то, что рукавные ведра надежны и просты в использовании, во многих случаях необходимо снять погружной насос, прежде чем вы сможете начать доступ к воде, поэтому ручной насос является лучшим способом получения воды без электричества.

Вы можете установить ручной насос рядом с существующим электрическим насосом, чтобы можно было легко переключаться с одного насоса на другой, вообще ничего не удаляя. Высококачественный ручной насос для глубокого колодца может качать воду с глубины до 300 футов, предотвращая обезвоживание в любую погоду.

Узнайте больше о различных типах скважинных насосов.

Насколько хорошо работают водяные насосы и напорные системы?

Знание основ того, как работает ваша скважинная система водоснабжения, важно при выборе системы очистки воды, потому что, если используется неправильный тип системы очистки, это может неблагоприятно повлиять на давление воды и скорость потока внутри дома.

Например, если в колодце используется напорный бак, система очистки воды должна быть установлена ​​ после напорного бака, чтобы не повредить скважинный насос.

Когда вы открываете дома кран или включаете душ или ванну, вы ожидаете, что вода будет течь с определенной скоростью и с хорошим напором.

Давление воды в ваших трубах и напорной системе заставляет вашу воду течь. Если ваш дом подключен к городским коммуникациям, давление воды контролируется местной водопроводной компанией или коммунальным предприятием.

Если ваш дом стоит на колодце, вам нужен насос и напорный резервуар для создания этого давления, если только у вас нет резервуара для хранения на холме поблизости, достаточного для создания гравитационного давления.

Напорный бак в вашей скважинной системе создает давление воды с помощью сжатого воздуха. Из-за этого давления, когда в вашем доме открывается клапан или кран, вода выталкивается из бака через трубы в вашем доме.

Когда вода в напорном баке падает ниже заданного уровня, срабатывает реле давления, которое включает насос. Затем насос снова наполняет гидробак. Обратный клапан (односторонний клапан) удерживает давление в напорном баке от обратного потока в скважину. Сочетание напорного бака, реле давления, обратного клапана и насоса — это то, что позволяет воде течь через ваш дом.

Напорные баки, которые также служат мини-аккумуляторами для вашего дома, обычно настроены на поддержание давления в пределах 20 фунтов на квадратный дюйм (PSI) от ваших настроек запуска и остановки.

Например, во многих домах с колодезной водой установлено давление включения при 40 фунтов на квадратный дюйм и отключения при 60 фунтов на квадратный дюйм. Если давление падает ниже 40 фунтов на квадратный дюйм, насос включается и доводит давление до 60 фунтов на квадратный дюйм, прежде чем отключить и снова отключить насос.

Напорный бак действует как резервуар и позволяет забирать воду из бака без включения и выключения насоса каждый раз при включении воды.

Защищает насос и продлевает срок его службы. Напорный бак также сокращает случаи «водяного удара», уменьшает количество воздуха в трубах и контролирует давление в вашей системе водоснабжения.

Основы водяного насоса и системы давления

В большинстве случаев колодезная вода выкачивается из-под земли автоматически с помощью погружного насоса или струйного насоса, который устанавливается на поверхность земли и вытягивает воду из-под земли для создания давления воды в доме.

В некоторых системах колодезной воды используется большой накопительный бак для хранения воды перед ее повторной подачей в дом. Другие системы колодезной воды питаются самотеком и используют гравитацию для подачи воды в дом.



Домашняя система водоснабжения помимо самого колодца состоит из двух важных компонентов – насоса и напорного бака. Скважинные насосы

Существует множество типов и размеров насосов для систем водоснабжения. Некоторые предназначены только для удаления воды из источника. Другие не только удаляют воду, но и пропускают ее через остальную часть водной системы.

Некоторые насосы предназначены для специальных работ, таких как повышение давления или подача специального выхода. Бустерные насосы устанавливаются после накопительного бака.

Напорные баки

Напорные баки обеспечивают хранение вашей системы водоснабжения. Существует три основных типа резервуаров для хранения воды:

  • Мембранные баки-дозаторы с постоянным разделением воздуха и воды;
  • Резервуары с поплавком или водой, отделяющей воздух от воды (в последние годы не используются)
  • Резервуары из оцинкованной стали воздух-вода (не используются повсеместно, большинство из них заменены баками-дозаторами)

Дополнительное хранилище

Некоторые владельцы колодцев любят устанавливать дополнительные резервуары для хранения воды. Вообще говоря, дополнительной емкости дневного запаса воды достаточно.

Дополнительный запас воды пригодится при отключении электроэнергии и других чрезвычайных ситуациях.



Как найти информацию о скважине

Обратитесь к подрядчику по скважине, который устанавливал вашу скважину. Или найдите подрядчика по водоснабжению в вашем районе, заглянув в местный телефонный справочник.

Многие штаты ведут списки лицензированных или зарегистрированных бурильщиков скважин.

Обратитесь в местный отдел здравоохранения, чтобы узнать, где в вашем штате можно найти список.

В большинстве штатов также есть ассоциации штата по водоснабжению, ассоциации бурильщиков скважин или ассоциации подземных вод штата. Чтобы получить список этих ассоциаций, вы можете связаться с Национальной ассоциацией подземных вод по телефону 800-551-7379.или www.ngwa.org.

Если у вас все еще есть вопросы, не стесняйтесь обращаться к нам по электронной почте по адресу [email protected], оставьте нам сообщение на Facebook или воспользуйтесь нашей онлайн-формой для связи, чтобы получить оперативную персональную помощь от наших обученных специалистов. Спасибо за чтение!

Что делать, когда ваш колодец начинает качать песок или песок

Если ваш колодец начинает выкачивать песок, ил или грязь, это может указывать на серьезную проблему с вашим колодцем. Песок в колодезной воде или осадок в колодезной воде требует решения некоторых проблем.

Песок в воде может привести к абразивному износу скважинного насоса, засорению и преждевременной замене арматуры, приборов и вашей системы водоподготовки.

В частных колодезных системах часто то, что кажется песком, на самом деле может быть осадком или другим твердым материалом из различных источников.

Обязательно определите, исходит ли то, что вы наблюдаете, из вашего колодца или из вашего дома, и попробуйте налить воду прямо из колодца в белое ведро, чтобы увидеть, сможете ли вы идентифицировать песок или осадок.

Рассмотрите возможность проверки воды на наличие загрязнителей, особенно если присутствует неприятный запах, неприятный запах или привкус.

Существует множество причин внезапного появления песка в колодце. Когда ваша скважина начинает перекачивать песок, обычно лучше обратиться за советом к бурильщику или подрядчику по насосу, чтобы определить источник или причину.

Тем не менее, давайте обсудим некоторые из наиболее распространенных причин появления песка или песка в колодце и наши знания о подходе к этой проблеме.

Распространенные причины появления песка и отложений в колодезной воде

Скважинный насос настроен на слишком низкое значение в скважине

Если ваш колодец внезапно начинает перекачивать песок и осадок, это может означать, что колодец заполняется песком или что ваш насос находится слишком низко в колодце у дна колодца.

В большинстве скважин используются погружные насосы, опускаемые в воду в корпусе.

Обычно скважинный насос устанавливается так, чтобы он находился как минимум на 10–20 футов выше основания скважины. Но если насос находится рядом с основанием колодца, песок или песок и осадок могут быть затянуты внутрь.

В старых колодцах ствол колодца может настолько сильно заполниться мелким песком и илом, что насос может начать засасывать песок из этого нароста.

Деградация экрана скважины

Когда скважина пробурена, она футерована сталью, железом или ПВХ-пластиком, называемым обсадной трубой. Бурильщик устанавливает обсадную трубу в ствол скважины.

Обсадная труба колодца имеет канавки, которые позволяют воде проникать в колодец из окружающих грунтовых вод и в то же время препятствуют проникновению песка и песка. Это называется колодезным экраном.

Ваш погружной скважинный насос находится внутри этого кожуха, и со временем исправный экран может испортиться или подвергнуться коррозии, в результате чего ил и песок попадут в скважину и перекачаются в вашу систему водоснабжения.

Скважинный насос слишком большой

В некоторых случаях скважинный насос может быть слишком мощным или мощным для скважины и, следовательно, всасывать песок из окружающего водоносного горизонта.

Этот песок может привести к быстрому износу клапанов насоса и скоплению песка на дне колодца, что может привести к попаданию песка в ваши водопроводные линии.

В любом случае внезапное появление песка или песка не является хорошим симптомом, и следует проверить источник или причину.

Что мне делать? Как очистить скважину от песка?

Если из вашей скважины начинает выкачиваться песок или осадок, лучше всего связаться с бурильщиком скважин или местным специалистом по скважинам, чтобы обсудить проблему и возможные способы ее устранения.

Иногда подрядчик по скважинам может поднять насос на 10–20 футов, чтобы исключить поглощение песка. Специалист по скважине может поместить камеру в вашу скважину и осмотреть экран скважины, чтобы увидеть, не испортился ли он и не нуждается ли он в ремонте.

Новая обсадная колонна

В некоторых серьезных ситуациях может быть рекомендован новый корпус.

Однако есть также специальные экраны, которые подрядчик может установить над насосом для защиты от песка.

Хотя это невозможно для некоторых скважин, если обсадная труба очень старая или если диаметр скважины слишком мал, если ремонт нецелесообразен или невозможен, может быть рекомендована новая скважина.

(Нажмите здесь, если хотите узнать больше о скважинах для подземных вод.)

Центробежный сепаратор песка

Другим решением является установка центробежного сепаратора песка поверх земли перед напорным резервуаром для фильтрации воды перед тем, как она попадет в вашу домашнюю водопроводную систему. Центробежные сепараторы песка эффективно удаляют более 98% всех частиц размером 200 меш (74 микрона) и более.

Эти сепараторы песка действуют как фильтры для удаления песка и осадка за счет центробежной силы, отбрасывая крупные частицы, песок, мусор и шлам наружу к стенке сепаратора, а вниз под действием гравитационной силы втягивая отделенные твердые частицы мимо пластины спиновой ловушки в камера хранения твердых частиц.

Очищенная вода затем поднимается через вихревой локатор и возвращается в водопроводную систему. Попав в камеру для хранения твердых частиц, песок можно легко слить через небольшое отверстие шарового клапана в нижней части устройства вручную или автоматически с помощью клапана автоматической промывки.

Дальнейшее техническое обслуживание не требуется, так как нет движущихся частей, которые могут изнашиваться, а также нет сеток, картриджей, конусов или фильтрующих элементов, которые нужно чистить или заменять. Если требуется более тонкая фильтрация, за ней должен следовать вторичный фильтр другого типа для удаления более мелких частиц.

Для большинства бытовых и ирригационных нужд мы рекомендуем Lakos Sandmaster, а для более крупных систем или приложений до 290 галлонов в минуту мы рекомендуем промышленные сепараторы Lakos.

Сетчатый фильтр с промывочным клапаном

Альтернативой центробежному сепаратору песка является центробежный фильтр, который состоит из сетчатого фильтра и небольшого клапана, расположенного в нижней части фильтра. Сетка отфильтровывает песок и осадок, и ее можно очистить, открыв шаровой кран и промыв фильтр.

Эти песчаные и осадочные фильтры не должны быть слишком тонкими, поскольку они могут привести к падению давления. Как правило, сито с размером ячеек 60 или, возможно, 100 меш хорошо отфильтровывает большую часть песка и песка. Фильтры этого типа устанавливаются после гидроаккумулятора.

Как центробежный сепаратор песка, так и сетчатые фильтры имеют ручные шаровые краны, которые позволяют вымывать песок.

Если вы используете много воды или в ней много песка, может потребоваться частая очистка, и в этом случае можно установить автоматический промывочный клапан.

Эти клапаны включаются на несколько секунд и вымывают накопившийся осадок, поддерживая чистоту песколовки.

Комбинация различных типов фильтров для колодезной воды также может максимизировать производительность и свести к минимуму техническое обслуживание.

При наличии небольшого количества песка и отложений, таких как глина, почва или частицы пыли, сочетание сначала крупноячеистого (60 меш) центрифужного фильтра, а затем обратного промывного фильтра отложений может удалить большую часть отложений и не требует постоянного обслуживания и фильтрации изменения.

Автоматические фильтры с обратной промывкой, использующие фильтрующие материалы для мутности, такие как Chemsorb или Turbidex, могут фильтровать фильтры в диапазоне от 3 до 5 микрон, а затем вымывать накопленный осадок один или два раза в неделю по мере необходимости.

В некоторых случаях при наличии очень мелкого осадка размером менее 5 микрон рекомендуется использовать глубинный фильтр двойного класса последней ступени с размером пор 1 микрон. Однако, поскольку большая часть осадка удаляется центробежным фильтром и фильтром обратной промывки осадка, картридж служит дольше.


В колодезной воде есть осадок или песок? Если ваша скважина начинает качать песок или гравий, получите наш бесплатный путеводитель или позвоните нам для получения дополнительной информации.

Резюме

Как работает система водяных скважин?

Возможно, вы наконец-то нашли дом своей мечты после просмотра сотен страниц Zillow! Он имеет идеальное количество комнат и места для размещения вашей семьи. Но вас возмутил тот факт, что там есть колодезная система водоснабжения.

Независимо от того, являетесь ли вы домовладельцем, рассматривающим возможность установки колодца, или вы нашли дом своей мечты, и в нем уже есть колодец, вы должны знать, что это система водоснабжения, состоящая из множества различных частей.

Прежде чем отказаться от дома своей мечты, проведите небольшое исследование. Вы обнаружите, что системы колодезной воды не так сложны, как вы думаете! Они представляют собой сложную команду из нескольких частей, которые работают вместе, чтобы обеспечить ваш дом чистой водой. Знание этих фактов о скважинных системах и о том, как они работают, может помочь вам в долгосрочной перспективе.

Откуда берется колодезная вода?

Лучший способ визуализировать, откуда берется колодезная вода, — это подумать о том, что происходит, когда вы выкапываете яму на пляже. Он начинает заполняться водой из нижележащего песка. Это отличный пример того, как земля может удерживать воду, но при этом оставаться твердой. Верхняя поверхность этой дыры, которая содержит воду, известна как уровень грунтовых вод. Насыщенная область ниже уровня грунтовых вод известна как водоносный горизонт. В приведенном выше примере вырытая яма, по сути, представляет собой колодец, который обнажает уровень грунтовых вод и забирает воду из водоносного горизонта ниже.

Компоненты водяного колодца

Есть три различных типа колодцев. Вырытые колодцы, забивные колодцы и буровые колодцы.
Выкопанные колодцы — это глубокие ямы в земле, выкопанные лопатой. Они имеют большую окружность и неглубокие от 10 до 30 футов. Эти колодцы выложены кирпичом или камнем, но не обсажены непрерывно, как следующие два колодца.

Забивные колодцы сооружаются путем забивки труб глубоко в землю. Они обсажены, но все равно легко загрязняются, потому что берут воду с поверхности водоносного горизонта. Они отлично работают при частых водоподготовках.

Буровые скважины сооружаются роторными буровыми машинами. Для этого типа скважины требуется обсадная колонна, поскольку пробуренные скважины могут иметь глубину до тысячи футов. Загрязнение представляет собой меньший риск для пробуренных скважин из-за их глубины и непрерывной обсадной колонны.

Обсадная колонна

Обсадная колонна представляет собой конструкцию в форме трубы, которая поддерживает отверстие скважины от целевых грунтовых вод до поверхности. Обсадная труба герметизируется цементным раствором для удаления грязи и лишней воды из скважины. Вы можете представить, что это что-то вроде охранника для колодца, не позволяющего любым загрязняющим веществам из нежелательных стоков или поверхностных вод попадать в колодец и смешиваться с питьевой водой. В некоторых штатах по закону требуется минимальная длина кожуха. Согласно стандартам скважин Департамента здравоохранения и контроля окружающей среды Южной Каролины, минимальная длина, необходимая в штате Южная Каролина, составляет 15 футов.

Чаще всего обсадные трубы изготавливаются из пластика, углеродистой и нержавеющей стали. Географическое положение вашего дома будет определять, какой тип кожуха будет использоваться.

Колпачки для колодцев

Вы, наверное, задаетесь вопросом: «Что такое колпачки для колодцев?» Это почти то же самое, что и звучит. Предотвращение проникновения насекомых, мусора и мелких животных в колодец – это крышка колодца. Материалы, используемые для изготовления колодцев, обычно представляют собой пластик и алюминий. Частью его конструкции является вентиляционное отверстие для контроля и сброса давления от скважинной откачки.

Правильно установленная и обслуживаемая крышка колодца исключит возможность загрязнения вашей воды загрязняющими веществами или гнездами мелких животных и насекомых. Без этих крышек в воду попадали бы экскременты животных и пестициды для газонов, которые, к сожалению, не всегда влияют на вкус вашей воды, чтобы вы знали, что она загрязнена.

Фильтры для колодцев

Фильтры для колодцев предотвращают попадание осадка! Риск попадания слишком большого количества осадка в стену предотвращается с помощью экранов скважин. Он действует как система фильтрации. Обычные скважинные фильтры представляют собой непрерывную щель, щелевую трубу и перфорированную трубу. Они служат для структурной поддержки материалов водоносного горизонта. Важность этого компонента системы водоснабжения колодца невозможно переоценить, учитывая адекватность колодца и долгосрочные затраты владельца колодца.

Адаптер для безямного монтажа

Адаптер для безямного монтажа представляет собой соединительную силу. Это оборудование позволяет трубе, несущей воду на поверхность, оставаться ниже линии промерзания. Он также поддерживает санитарную и морозостойкую изоляцию трубы.

Водяной насос

Колодезные насосы устанавливаются после бурения скважины рядом с обсадной колонной, чтобы вода из водоносного горизонта поступала в ваш дом. Он размещается ниже уровня воды в колодце, чтобы предотвратить его воздействие при спуске воды или в случае засухи.

Струйный насос

Одним из наиболее часто используемых насосов для неглубоких скважин является струйный насос. Они лучше всего подходят для колодцев не глубже 25 футов. Струйные насосы не являются погружными. Они устанавливаются над землей и используют всасывание для забора воды из колодца по трубе для обеспечения давления питьевой или бытовой воды.

Погружной насос

Далее погружной насос. Этот скважинный насосный агрегат размещается внутри обсадной колонны скважины и соединяется с источником питания на поверхности. Эти скважинные насосы чаще всего используются для глубоких и частных скважин. Он создан для работы под землей. Они не будут работать, если они полностью не всплывут в воде. Погружные насосы могут выдерживать годы напряженной работы, некоторые даже до 25 лет. С этими типами насосов впереди меньше проблем по сравнению с наземными насосами. Кавитация является частой проблемой для наземных насосов, но погружные насосы исключены из этой проблемы, поскольку они находятся на глубине под водой.

Гидроаккумулятор

Вероятно, самый большой ваш вопрос: «Что происходит, когда вода попадает в дом?» Транспортное средство, перекачивающее колодезную воду в водопровод, будет напорным баком. Резервуары высокого давления сжимают воздух внутри них, пока он не достигнет заданного уровня в фунтах на квадратный дюйм. Обычно предустановки составляют от 40 до 60 фунтов на квадратный дюйм (psi). Если вы живете в сельской местности, напорные баки часто подключаются к другим фильтрующим устройствам, таким как умягчители воды. Умягчители воды разлагают жесткую воду, содержащую расщепленный кальций, нитраты и бентонит с окраин обсадной колонны. Резервуары под давлением также служат резервуаром для воды или резервуаром для хранения, причем некоторые резервуары вмещают до 200 галлонов воды для дома. Чем выше емкость вашего резервуара, тем меньше нагрузки испытывает ваш водяной насос, потому что ему не придется так часто включаться и выключаться.

Как колодец доставляет воду в мой дом?

Когда в вашем доме открывается кран, давление воздуха в напорном резервуаре нагнетает воду в водопровод до тех пор, пока давление не упадет до заданного давления срабатывания примерно от 20 до 40 фунтов на квадратный дюйм. Давление, высвобождаемое во время этого процесса, уведомляет водяной насос о включении.

После успешного включения насоса, он набирает воду в дом и бак. Когда кран закрыт, давление будет расти до тех пор, пока не восстановится уровень отключения по умолчанию.

Размер напорного бака вашего дома и время спада будут определяться количеством воды, которое ваш скважинный насос может принести в ваш дом за 1-2 минуты. Время просадки – это время, в течение которого вода подается напорным баком между моментом выключения насоса и его повторным включением.

Установка системы водоснабжения колодца в Колумбии, Южная Каролина

Все эти факты будут полезны потенциальному владельцу колодца. Прочитав это, мы надеемся, что вы передумаете отказываться от покупки дома своей мечты только потому, что в нем есть колодезная система водоснабжения! Если у вас уже есть скважина или вы думаете о ее установке, надеюсь, это даст вам некоторое представление о том, чего ожидать во время строительства глубокой скважины. Хотя в Колумбии, штат Южная Каролина, нам повезло с местной водой отличного качества, Well Water также является чистым и достаточным источником воды для вас и вашей семьи. Теперь, когда мы рассказали вам все о системах колодезной воды и о том, как они устроены, вам может быть интересно, кто в вашем районе является лучшим подрядчиком для этой работы.

В Kay Plumbing качество воды является нашим приоритетом для вашей семьи. Мы придерживаемся высоких стандартов, когда дело касается сантехники. Мы заверяем вас, что наши установки и обслуживание скважин будут выполнены правильно с первого раза. Поддержание давления воды — это работа для лицензированных профессионалов, которым не все равно. Запишитесь на прием сегодня с Kay Plumbing.

Позвоните нам: 803-445-3707

Выбор подходящего водяного насоса

Содержание

  1. Как работает скважинный насос?
  2. Типы насосов для водяных скважин — струйные насосы в сравнении с погружными насосами
  3. Однокапельная струйная насосная система для неглубоких скважин
  4. Двухкапельная струйная насосная система для глубоких скважин
  5. Погружная насосная система для глубоких скважин
  6. Какой размер скважинного насоса Нужно ли мне?
  7. Другие скважинные насосы, на которые следует обратить внимание
  8. Ключевые компоненты, на которые следует обратить внимание

Если вы живете за городом, скорее всего, в вашем доме будет собственная электромеханическая система забора воды из колодца. По данным Бюро переписи населения США, более 15 миллионов домохозяйств используют частные колодцы для получения питьевой воды.

Колодезный насос, добывающий воду из подземных источников, является сердцем этой электромеханической системы. Это то, что обеспечивает ваш дом чистой, безопасной питьевой водой.

Как работает скважинный насос?

Типичная система колодезной воды поднимает воду из подземного колодца и доставляет ее в резервуар для хранения, где она находится под давлением и хранится до тех пор, пока она не понадобится. Большинство насосов являются электрическими и используют всасывание для подачи воды по трубам. Большинство насосов также относятся к одной из следующих двух категорий:

  • Струйный насос . Моторизованный струйный насос включает в себя насос, откачивающий воду от стены, и двигатель для погружения насоса. Он часто сочетается с напорным баком, который выравнивает воду по всему дому.
  • Погружной насос – Погружной насос также включает водяной насос и двигатель насоса в дополнение к внутреннему обратному клапану. Погружной насос может не иметь напорного резервуара.

Типы насосов для водяных скважин — струйные насосы в сравнении с погружными насосами

Существует столько различных типов скважинных насосов, сколько и требований, хотя факторы выбора часто зависят от глубины воды и диаметра обсадной колонны скважины. Некоторые насосы предназначены для специальных целей, таких как повышение давления воды или обеспечение специального выпуска воды, например, в дистилляционной системе.

Струйные насосы тянут воду, а погружные насосы работают, толкая воду вверх. Поскольку для проталкивания воды требуется меньше энергии, погружные насосы часто более эффективны для глубоких колодцев. Выбор струйного насоса или погружного насоса, вероятно, будет зависеть от глубины вашей скважины.

У меня мелкий или глубокий колодец?

Первое, на что следует обратить внимание, это расстояние, которое вода должна пройти, чтобы достичь поверхности. Если в вашем районе есть стабильный запас воды у поверхности или высокий уровень грунтовых вод, вам будет намного легче получить доступ к воде для вашего дома. Глубокие скважины, с другой стороны, требуют дополнительных соображений.

Рекомендации по глубине – в зависимости от расположения скважинных насосов

  • Если глубина менее 25 футов, используйте струйный насос для неглубокой скважины
  • При глубине от 25 до 110 футов используйте глубинный струйный насос
  • При глубине от 25 до 400 футов используйте погружной насос диаметром 4 дюйма

Чтобы узнать глубину скважины, обратитесь к отчету бурильщика. Если такого отчета нет, вы можете определить глубину воды, привязав поплавок к концу веревки и опуская его, пока не почувствуете, что поплавок плывет. Подберите слабину и пометьте струну.

Однокапельные струйные насосы являются лучшими насосами для неглубоких скважин. Они оснащены односторонними обратными клапанами, которые поддерживают заливку насосов. Насос находится над землей, всасывая воду через единственную входную трубу. Поскольку механика проста, они, как правило, требуют меньше обслуживания.

Струйные насосы, наиболее распространенные насосы для неглубоких колодцев, устанавливаются над колодцами и всасывают воду вверх. Высота, на которую можно поднять воду, зависит от веса воздуха. Хотя давление воздуха меняется в зависимости от высоты, неглубокие скважины с струйным насосом обычно не превышают 25 футов.

Струйные насосы создают давление за счет использования рабочего колеса или центробежного насоса. Рабочее колесо перемещает воду — известную как приводная вода — через узкое отверстие или жиклер, установленный в корпусе перед рабочим колесом. Сужение струи вызывает увеличение скорости движущейся воды. По мере выхода воды из струи вакуум засасывает дополнительную воду из скважины. Эта дополнительная перекачиваемая вода соединяется с приводной водой и подается в дом под высоким давлением.

В процессе забора воды струйными насосами для неглубоких скважин используется вода. Это означает, что насосы должны быть заполнены водой, прежде чем они смогут работать. Устанавливаются односторонние обратные клапаны, чтобы вода не стекала обратно в колодец.

Двухкапельная струйная насосная система для глубоких колодцев

Глубоководный струйный насос также устанавливается над землей, но он забирает воду с помощью двух труб — одна для забора воды из колодца, а вторая — для подачи воды вверх. Глубоководные струйные насосы предназначены для извлечения воды с глубины до 110 футов и требуют донный клапан для заливки трубы. Некоторые модели могут иметь выхлопную трубу, чтобы скважина никогда не выкачивалась всухую.

Глубоководные струйные насосы могут забирать воду с глубины более 25 футов, когда струя отделяется от корпуса рабочего колеса и опускается в воду. Крыльчатка нагнетает воду в корпус форсунки, а форсунка подает воду обратно к насосу. Глубоководные струйные насосы используют всасывание струи для подачи воды в систему, а также давление, создаваемое крыльчаткой, для подъема воды из колодца в дом.

Чтобы система не перекачивала скважину, глубинный струйный насос включает в себя выхлопную трубу длиной 25 футов, соединенную с впускным концом корпуса водомета. Если уровень воды падает ниже уровня корпуса форсунки, выхлопная труба гарантирует, что скважина никогда не будет выкачана всухую. Чем больше расстояние струи над уровнем воды, тем эффективнее будет откачка.

Как и в случае систем с неглубоким колодцем, систему струйного насоса с глубоким колодцем необходимо заполнить водой. Донный клапан на дне колодца предотвращает слив воды из труб.

Погружная насосная система для глубоких колодцев

Погружной насос для глубоких колодцев использует напорный бак для забора воды по единственной трубе, соединяющей внутренний колодец с домом. Погружной насос может добывать воду с глубины до 400 футов, но для ремонта его необходимо вытаскивать из обсадной трубы. Двухпроводные насосы оснащены встроенными элементами управления, а для трехпроводных насосов требуется отдельный блок управления.

Хотя струйные насосы все еще могут работать на глубине в несколько сотен футов, погружные насосы обычно более эффективны на больших глубинах. Перемещая насос вниз по колодцу, насос больше не поднимает воду, а, скорее, выталкивает ее вверх. Однако погружной насос не будет работать, если он полностью не погружен в жидкость.

Погружные насосы цилиндрической формы, нижняя часть которых состоит из герметичного двигателя насоса, подключенного к источнику питания над землей. Двигатель приводит в движение ряд крыльчаток, используемых для подачи воды вверх по трубе. Когда реле давления включено, крыльчатки вращаются, всасывая воду в насос. Затем вода проталкивается через корпус насоса в резервуар для хранения на поверхности. Адаптер, подключенный к водопроводной системе, регулирует доступ к трубопроводу колодца через обсадную трубу, направляя воду от насоса в водопроводную систему дома.

В отличие от скважинных насосов для надземной воды, которые чаще сталкиваются с механическими проблемами из-за сложности забора воды из скважины, погружные насосы обычно вызывают меньше проблем. Поскольку погружные насосы находятся под водой, они никогда не теряют напор, что может быть проблемой для наземных насосов. Кавитация, возникающая при попадании избыточного воздуха или газа в механические части насоса, также обычно не является проблемой для погружных насосов, поскольку насосы находятся глубоко под поверхностью воды и всегда имеют доступ к воде.

Хотя погружные насосы могут быть более эффективными, чем струйные насосы, при подаче большего количества воды с сопоставимым двигателем, любые проблемы с двигателем могут потребовать извлечения всего блока из обсадной колонны. К счастью, погружные насосы, как правило, известны своей надежностью, часто они оптимально работают до 25 лет, прежде чем потребуется обслуживание. Погружные насосы — это эффективный и не требующий особого ухода способ доставки безопасной питьевой воды в ваш дом.

Какой размер скважинного насоса мне нужен?

Вам также необходимо определить оптимальный размер насоса в зависимости от потребностей вашего дома в воде. Насосы оцениваются в GPM (галлонах в минуту). Типичный дом с 3-4 спальнями требует 8-12 галлонов в минуту. При определении ваших домашних потребностей в воде добавьте один галлон в минуту для каждого водопровода в вашем доме. К таким приспособлениям относятся стиральные машины, посудомоечные машины, смесители, холодильники, душевые и наружные водопроводные краны.

Хотя вам понадобится достаточно большой насос для удовлетворения ваших потребностей в воде, слишком большой насос приведет к неэффективности использования энергии и снижению производительности. При замене насоса следует выбирать агрегат с такой же мощностью. Тем не менее, может потребоваться дополнительная мощность, если вы добавляете новые приборы или членов семьи. Чем больше расстояние для транспортировки воды, тем больше потребуется лошадиных сил.

При замене насоса вы можете проверить идентификационную табличку на вашем насосе, чтобы определить мощность в лошадиных силах. Имейте в виду, что для погружных насосов может потребоваться либо три провода, либо два провода, поэтому вам нужно будет определить, сколько проводов потребуется вашему насосу на замену.

Другие скважинные насосы, на которые следует обратить внимание

Не всем насосам требуется доступ к электроэнергии. Другие варианты насосов включают солнечные, кинетические, пневматические и ручные:

  • Скважинные насосы на солнечной энергии — Насосы на солнечной энергии не требуют внешнего источника питания, но они работают более эффективно и с меньшими общими затратами, чем традиционные насосы. Солнечные батареи обеспечивают мощность, необходимую для откачки воды с глубины в сотни футов. Последние достижения в области технологий также сделали системы на солнечных батареях более доступными. После первоначальных затрат нет текущих затрат и нет необходимости в силовых кабелях.
  • Ручные насосы — Ручные насосы — это легкий и очень доступный способ обеспечить постоянную подачу воды в случае, если насос с электроприводом перестанет работать. Ручной насос идеально подходит для временного использования, поскольку его можно легко извлечь из скважины.
  • Кинетические водяные насосы – Кинетические водяные насосы используют силу проточной воды в сочетании с гидравликой для подъема воды на расстояние до 150 футов от места расположения насоса. Такие насосы используются в основном в сельском хозяйстве, потому что речная вода вряд ли может быть санитарной.
  • Пневматические (пневматические) скважинные насосы – Пневматические насосы приводятся в действие воздухом, а не электричеством. Такие насосы обычно используются в промышленных и коммерческих условиях.
  • Дренажные насосы — Если в вашем подвале собирается вода, вам понадобится дренажный насос для удаления воды. Как и скважинные насосы, дренажные насосы бывают двух основных форм: погружные дренажные насосы и дренажные насосы уровня пола. Напольные насосы расположены над линией воды и вытесняют воду за пределы здания. По такому же принципу работает погружной дренажный насос. Однако погружные насосы расположены ниже уровня воды и могут работать с большими объемами воды, чем напольные насосы.

Ключевые компоненты, которые следует учитывать

Насосные узлы обычно включают в себя подшипники насоса, рабочие колеса насоса (или вращающиеся лопасти), электродвигатели, подшипники двигателя насоса, внутренние обратные клапаны насоса и переключатели управления насосом. Ключевые компоненты, которые следует учитывать, включают следующее:

  • Обратный клапан — Обратный клапан предотвращает попадание перекачиваемой воды обратно в бассейн.
  • Донный клапан – Донный клапан препятствует обратному течению воды к источнику при отключении глубинного насоса.
  • Реле давления — Реле давления автоматически включает и выключает воду в зависимости от настроек давления. Когда давление достигает от 40 до 60 фунтов на квадратный дюйм, реле давления выключает насос. Когда давление постепенно снижается из-за использования воды, реле давления снова включает насос, повторяя цикл.

Если помпа не выключается, это может указывать на проблему с настройками реле давления. Насос также может не отключиться, если уровень воды в скважине слишком низкий или если в линии подачи имеется утечка.

  • Напорный бак — Напорный бак помогает регулировать поток воды и поддерживать давление воды, чтобы обеспечить эффективную работу приборов. Напорный бак необходим для обеспечения постоянного давления воды во всех приборах. Сначала закачивая воду в резервуар, вода сжимается, поэтому ее можно равномерно перемещать по всей водопроводной системе дома.

Слишком частый запуск насоса может указывать на необходимость подзарядки или даже на возможность утечки.

  • Насосы, чувствительные к давлению, и встроенные контроллеры насосов – Насосы, чувствительные к давлению, обеспечивают нагнетание воды без необходимости в гидроаккумуляторе.
  • Страховочный трос – Страховочные тросы помогают поднимать насосы для облегчения доступа при необходимости обслуживания.

Хотя в большинстве зданий обычно требуются водяные насосы одного и того же типа, в особых условиях может потребоваться что-то более уникальное. Перед покупкой насоса для скважинной воды обязательно учтите все свои потребности.

Увеличение ожидаемого срока службы вашего скважинного насоса

Надземный, одно- или двухмагистральный струйный насос может работать в течение нескольких лет, прежде чем потребуется замена — от четырех до 15–20 лет. Погружной насос в воде с низким содержанием отложений может обеспечить 15-летний срок службы, хотя вода с высоким содержанием отложений может привести к более раннему выходу из строя насосов.

Следующие факторы могут повлиять на ожидаемый срок службы скважинного насоса:

  • Рабочий цикл – Насос с прерывистым рабочим циклом будет иметь более длительный срок службы, чем насос с интенсивной или непрерывной эксплуатацией.
  • Размер двигателя . Электродвигатель большего размера (например, мощностью 1 л. Чем мощнее мотор, тем реже его придется запускать.
  • Качество двигателя — Тип и качество подшипников электродвигателя, а также требования к смазке влияют на ожидаемый срок службы насоса.
  • Водяной осадок – Осадок является абразивным и может изнашивать подшипники насоса. Погружные насосы можно использовать в неглубоких колодцах, но водоросли, ил, песок и другие загрязнители, обнаруженные на мелководье, могут сократить срок службы насоса.
  • Качественная установка — Установка — это не только подключение насоса и проводов. Также важно обеспечить правильное расположение обратных клапанов, фильтров и проводки.
  • Безопасный дебит — Важно, чтобы производительность и производительность скважинного насоса соответствовали безопасному дебиту конкретной скважины. Невыполнение этого требования может значительно сократить срок службы насоса.
  • Кавитация – При попадании воздуха в камеры насоса или рабочие колеса детали могут перегреваться, вызывая механическое повреждение движущихся частей. Это требует от насоса большей работы для удовлетворения той же потребности, что сокращает срок службы двигателя. Кавитация может быть вызвана рядом проблем, в том числе:
    • Недостаточный дебит скважины – Перекачка воды сверх безопасного дебита может привести к попаданию воздуха в скважинный насос.
    • Негабаритные насосы – Несоответствие расхода скважины производительности насоса может привести к сильному вакууму, что, в свою очередь, приведет к выходу растворенных в воде газов.
  • Выпускные трубы – Установка выпускной трубы обеспечивает контроль отключения воды для защиты водяного насоса от повреждений, вызванных избытком воды. Наконечник колодезного трубопровода позволяет течь колодезной воде, останавливая или замедляя подачу дополнительной воды.

Если вы обеспокоены тем, что система скважинных насосов не работает должным образом, рассмотрите следующие предупреждающие знаки:

  • Низкое давление воды — Значительное падение давления воды в душе или в другое время может указывать на проблема с скважинным насосом.
  • Прерывистый цикл – Если водяной насос колодца выключается и включается без видимой причины, может быть проблема с реле контроля давления.
  • Короткий цикл — Если насос отключается слишком быстро, возможно, произошла потеря давления воздуха в бачке управления из-за засорения или поломки переключателя управления.

Контактная информация Mr. Rooter Plumbing of Greater Syracuse

С 1970 года компания Mr. Rooter Plumbing предоставляет профессиональные сантехнические услуги и обслуживание клиентов мирового класса для жилых и коммерческих помещений. Поскольку мы являемся сантехнической компанией с полным спектром услуг, наши услуги включают диагностику и проверку, установку и модернизацию, техническое обслуживание и очистку системы, а также аварийный ремонт и общие сантехнические услуги, такие как прочистка канализации.

Мы предлагаем сантехнику высочайшего качества на всей территории больших Сиракуз, от Оберна до Манлиуса. Позвоните в компанию Mr. Rooter Plumbing, и мы отправим одного из наших лицензированных сантехников для решения ваших проблем с сантехникой. Услуги включают в себя:

  • Коммерческие сантехнические услуги – Компания Mr. Rooter Plumbing обслуживает бизнес в районе Больших Сиракуз, предлагая профессиональные и экономически эффективные услуги.
  • Сантехнические услуги в жилых помещениях – Компания Mr. Rooter Plumbing предлагает дружелюбное и недорогое обслуживание, а также круглосуточный срочный ремонт. Наши технические специалисты предлагают бесплатную оценку перед началом любой работы и не взимают плату за сверхурочные.

Когда дело доходит до установки, обслуживания и ремонта водяных насосов, компания Mr. Rooter Plumbing of Greater Syracuse понимает важность чистой и безопасной воды.

Техническое обслуживание системы водяных скважин

Ежегодные проверки, проводимые компанией Mr. Rooter Plumbing, могут помочь обеспечить целостность вашей системы водоснабжения скважин, подтвердить скорость потока и проверить уплотнения и фланцы на наличие утечек. Планы обслуживания могут сэкономить деньги на регулярном техническом обслуживании и выявить проблемы на ранней стадии, чтобы избежать более дорогостоящего ремонта.

Аварийный ремонт системы колодцев

Если в вашей системе колодезной воды возникают проблемы, компания Mr. Rooter Plumbing может диагностировать вашу систему и быстро восстановить ее работоспособность — даже посреди ночи.

Ремонт и замена скважинных насосов

Mr. Rooter Plumbing предлагает всесторонний опыт, когда дело доходит до ремонта скважинных насосов на дому. Мы также поставляем и устанавливаем сменные скважинные насосы от ведущих отечественных производителей. Позвольте нам помочь вам определить лучший агрегат для вашего дома, а также разработать график технического обслуживания, чтобы предотвратить будущие проблемы с водой. Мы также можем помочь вам спроектировать новую систему колодезной воды для удовлетворения меняющихся потребностей.

Если вам необходимо отремонтировать или заменить скважинный насос или вы хотите записаться на осмотр, запишитесь на прием сегодня.

Скважины подземных вод | Геологическая служба США

Колодцы чрезвычайно важны для всех обществ. Во многих местах колодцы обеспечивают надежный и достаточный запас воды для бытовых нужд, ирригации и промышленности. Там, где поверхностных вод мало, например, в пустынях, люди не могли бы выжить и процветать без грунтовых вод, и люди используют колодцы, чтобы добывать подземные воды.

•  Водная школа HOME  •  Темы грунтовых вод  •

Колодцы грунтовых вод

Источники/Использование: Некоторое содержимое может иметь ограничения. Посетите СМИ, чтобы узнать подробности.

Возможно, вы знаете, что подземные воды служат многим целям во всем мире. Конечно, питьевая вода и бытовое использование воды являются основными компонентами этого использования. Пути доступа к подземным водам различаются в зависимости от местных подземных условий. Вода может быть в изобилии всего в 10 футах ниже поверхности земли, или, возможно, придется пробурить глубокую скважину на многие сотни футов, чтобы получить более скудную воду, заполняющую трещины между плотными частицами породы. Насосы часто нужны, чтобы выкачивать воду на поверхность земли. Но этому маленькому парню повезло, так как его колодец находится в месте, где грунтовые воды неглубокие и обильные. Таким образом, он с помощью родителей может просто вручную опустить ведро на несколько футов вниз и вывернуть ведро, наполненное водой, обратно на поверхность. На этом снимке не показан действующий колодец, но именно такие колодцы обслуживали потребности людей в воде на протяжении многих веков и обслуживают до сих пор.

Авторы и права: Говард Перлман, Геологическая служба США

Есть большая вероятность, что средний Джо, которому приходилось копать колодец в Древнем Египте, вероятно, делал эту работу своими руками, лопатой и ведром. Он продолжал бы копать, пока не достиг уровня грунтовых вод , , где все пространство между камнем и частицами грязи заполнено водой, и вода заполнила дно ямы. Некоторые колодцы до сих пор копают вручную, но доступны более современные методы.

Колодцы чрезвычайно важны для всех обществ. Во многих местах колодцы обеспечивают надежный и достаточный запас воды на домашнее использование , ирригация и промышленность . Там, где поверхностных вод мало, например, в пустынях, люди не смогли бы выжить и процветать без подземных вод .



Типы колодцев

Рытье колодцев вручную сегодня устаревает, поскольку методы бурения с использованием автоматизированных методов заменяют методы ручного труда. Современные скважины чаще бурят с помощью автомобильной буровой установки. Тем не менее, есть много способов установить колодец — вот некоторые из распространенных методов.

КОРПУСНЫЕ КОЛОДЦЫ

Одним из способов выкопать колодец является прорубание земли киркой и лопатой. Если земля мягкая, а уровень грунтовых вод неглубокий, можно использовать вырытые колодцы. Исторически сложилось так, что выкопанные колодцы выкапывались вручную лопатой ниже уровня грунтовых вод до тех пор, пока поступающая вода не превышала скорость черпания землекопа. Колодец был выложен камнями, кирпичом, черепицей или другим материалом, чтобы предотвратить обрушение, и был закрыт колпаком из дерева, камня или бетона. Их нельзя выкопать намного глубже уровня грунтовых вод — так же, как нельзя вырыть очень глубокую яму на пляже… она постоянно наполняется водой!

Источники/использование: общественное достояние.

Пример конфигурации насоса и водопровода, используемой в системах водоснабжения общего пользования.

Авторы и права: Роланд Толлетт, Геологическая служба США

Выкопанные и пробуренные колодцы имеют большой диаметр и обнажают большую площадь водоносного горизонта. Эти скважины могут получать воду из менее проницаемых материалов, таких как очень мелкий песок, ил или глина. Некоторые недостатки этого типа колодцев заключаются в том, что они неглубокие и не имеют сплошной обсадной колонны, что делает их подверженными загрязнению из близлежащих поверхностных источников, и они пересыхают в периоды засухи, если уровень грунтовых вод опускается ниже дна колодца.

ЗАВОДНЫЕ СКВАЖИНЫ

Забивные колодцы до сих пор широко распространены. Их строят, вбивая трубу небольшого диаметра в мягкую землю, такую ​​как песок или гравий. К низу трубы обычно прикрепляют сетку для фильтрации песка и других частиц. Проблемы? Они могут использовать только мелководье, и поскольку источник воды находится так близко к поверхности, может произойти загрязнение поверхностными загрязнителями.

ПРОБУРЕННЫЕ СКВАЖИНЫ

Большинство современных скважин бурятся, что требует довольно сложной и дорогой буровой установки. Буровые установки часто устанавливаются на большие грузовики. Они используют роторные буровые долота, которые разгрызают камень, ударные долота, которые разбивают камень, или, если грунт мягкий, большие шнековые долота. Пробуренные скважины могут быть пробурены на глубину более 1000 футов. Часто в колодец на некоторой глубине помещают насос, чтобы выталкивать воду на поверхность. Скважины и откачка

Уровень воды в колодцах

Пользователям подземных вод было бы легче, если бы уровень воды в водоносном горизонте , питающем их колодец, всегда оставался одинаковым. Сезонные колебания количества осадков и случайные засухи влияют на «высоту» уровня подземных вод. Забор воды из колодца приводит к снижению уровня воды вокруг колодца. Уровень воды в колодце также может быть понижен, если другие колодцы рядом с ним забирают воду. Когда уровень воды упадет ниже уровня водозаборов насосов, тогда скважины начнут качать воздух — они «высохнут».

Откачка колодца снижает уровень воды вокруг колодца, образуя конус понижения уровня грунтовых вод. Если конус депрессии распространяется на другие близлежащие колодцы, уровень воды в этих колодцах будет понижен. Конус развивается как в мелководных, так и в более глубоких системах напорных водоносных горизонтов. В более глубокой системе замкнутого водоносного горизонта на конус депрессии указывает снижение давления, и конус распространяется на гораздо большую площадь, чем в системе с грунтовыми водами. При заданной скорости отбора конус депрессии простирается глубже в низкодебитных водоносных горизонтах, чем в высокодебитных.

Даже несмотря на то, что вода присутствует на некоторой глубине почти в любом месте, успех получения достаточного домашнего запаса (обычно 5 галлонов в минуту) воды из колодца зависит от проницаемости породы. Там, где проницаемые материалы находятся вблизи поверхности земли, может быть достаточно неглубокой скважины. В других местах, например, там, где глинистый материал находится непосредственно над коренной породой, может потребоваться глубокая скважина, уходящая в коренную породу.



Частные скважины

Источники/использование: общественное достояние. Посетите СМИ, чтобы узнать подробности.

Схема того, как работает типичная домашняя водопроводная скважина.

Предоставлено: Агентство по охране окружающей среды США

Многие люди в Соединенных Штатах и ​​во всем мире снабжают свои дома водой из собственных источников воды, часто в сельской местности, где нет больших общественных систем водоснабжения. Вот базовая диаграмма, показывающая, как функционируют эти скважины. Хотя на этой диаграмме показан один дом, большие колодцы, которые снабжают водой большее количество потребителей, в целом работают одинаково.

КОМПОНЕНТЫ КОЛОДЦА

Ниже приведены описания основных компонентов частного колодца. ( Источник: Национальная ассоциация подземных вод)

  • Обсадная колонна представляет собой трубчатую конструкцию, размещаемую в колодце для поддержания отверстия колодца от целевых грунтовых вод до поверхности. Наряду с цементным раствором обсадная труба удерживает грязь и лишнюю воду от попадания в колодец. Это помогает предотвратить попадание загрязняющих веществ из менее желательных грунтовых вод в колодец и их смешивание с питьевой водой. В некоторых штатах и ​​местных органах власти действуют законы, требующие минимальной длины корпуса. Наиболее распространенными материалами для обсадных труб являются углеродистая сталь, пластик и нержавеющая сталь. Местная геология часто диктует, какой тип обсадной трубы можно использовать.
  • Крышки колодца  надеваются на верхнюю часть обсадной трубы колодца, чтобы предотвратить попадание в колодец мусора, насекомых или мелких животных. Крышки колодцев обычно изготавливаются из алюминия или пластика. Они включают вентиляционное отверстие для контроля давления во время откачки скважины.
  • Фильтры для скважин  прикрепляются к нижней части обсадной колонны, чтобы предотвратить попадание слишком большого количества осадка в скважину. Наиболее распространенными скважинными фильтрами являются сплошные щелевые, щелевые трубы и перфорированные трубы.
  • Адаптер для безямного монтажа — это соединитель, который позволяет трубе, по которой вода поступает на поверхность, оставаться ниже линии промерзания. Он обеспечивает соблюдение санитарно-гигиенических и морозостойких уплотнений.
  • Струйные насосы  являются наиболее часто используемыми насосами для неглубоких скважин (глубиной 25 футов или менее).

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован.
