Электропроводка в деревянном доме своими руками

Электропроводка в деревянном доме требует особого подхода в выбору способа монтажа. Все основные требования учитывают сгораемость конструкции строения. Если в домах из пеноблока, ракушки, кирпича в случае воспламенения кабеля сгорит только кабель, то в деревянном может пострадать вся конструкция. Это стены, потолок, или даже все здание целиком.

Лучший способ от этого застраховаться — использовать негорючие кабель-каналы из металла и провода с изоляцией, маркированной индексом «НГ». Конечно, если делать кабель-каналы из толстостенных стальных труб, то этот способ очень дорогостоящий, но можно пойти другим путем:

Сделать электропроводку в деревянном доме полностью наружной, пустив провода поверх внутренней поверхности стен, например, в стиле ретро-проводка.
Использовать жестяные кабель каналы, а не трубчатые. Провода тоже будут на поверхности, а не внутри конструкций.

Мы рассмотрим все способы. Технология с кабель-каналами из тонкого металла, расположенными на внутренней поверхности стен — самая распространенная и доступная в плане цены.

Содержание

Какая электропроводка подходит для деревянного дома

Электропроводка в деревянном доме может монтироваться либо по открытой, либо по закрытой схеме. Оба способа имеют свои преимущества и могут быть скомбинированы в разных комнатах. Рассмотрим их подробнее.

Открытая или скрытая электропроводка в деревянном доме

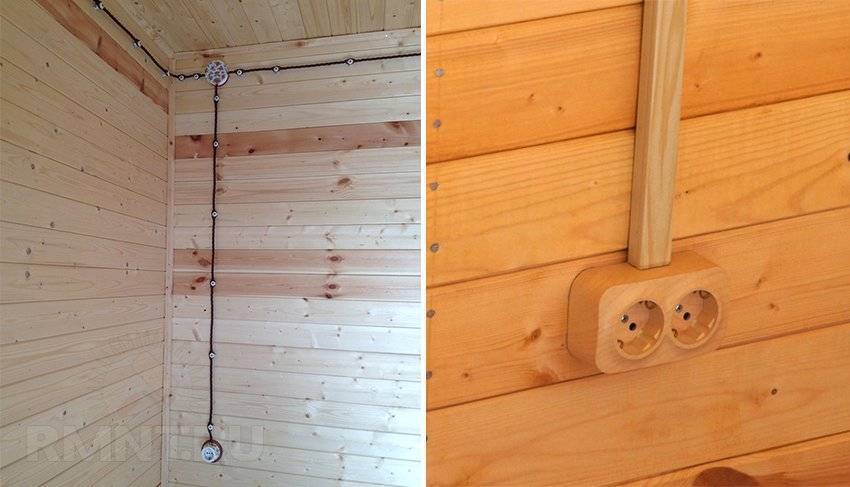

Под открытой электропроводкой подразумевают схемы прокладки проводов на поверхности деревянных стен, или даже на некотором расстоянии от них (с помощью специальной фурнитуры создается воздушный промежуток между проводом и стеной). Преимущество открытого способа прокладки — ремонтопригодность и минимальные трудозатраты. Провод идет по поверхности стен и потолков.

Электропроводка в медных трубах в стиле Лофт

Фарфоровая рапредкоробка

Ретро-проводка в светлом стиле

Кроме того, после появления на рынке так называемой ретро-проводки популярность открытого способа прокладки резко возросла. Используются витые провода различных цветов и фарфоровые розетки и выключатели.

Ретро провод витой Винтаж белый 3х2,5

Ретро провод витой Винтаж бежевый 3х1,5

Ретро провод витой Винтаж 3х2,5 коричневый

Открытый способ прокладки остается оптимальным, когда электропроводка в деревянном доме прокладывается по стенам без штукатурки. Например, стена из бруса или оцилиндрованного бревна без утеплительного слоя. На ней можно использовать жестяные кабель-каналы, но смотреться они будут не эстетично, впрочем, дизайнеры предлагают много разных вариантов фурнитуры и можно найти подходящий.

Вот несколько примеров электропроводки в стиле «Лофт»:

Электропроводка в стиле лофт с необычными светильниками

Электропроводка в стиле лофт в медных трубах

Электропроводка в стиле лофт

На видео ниже представлены образцы металлических труб и аксессуаров для полноценного монтажа открытой электропроводки в деревянном доме.

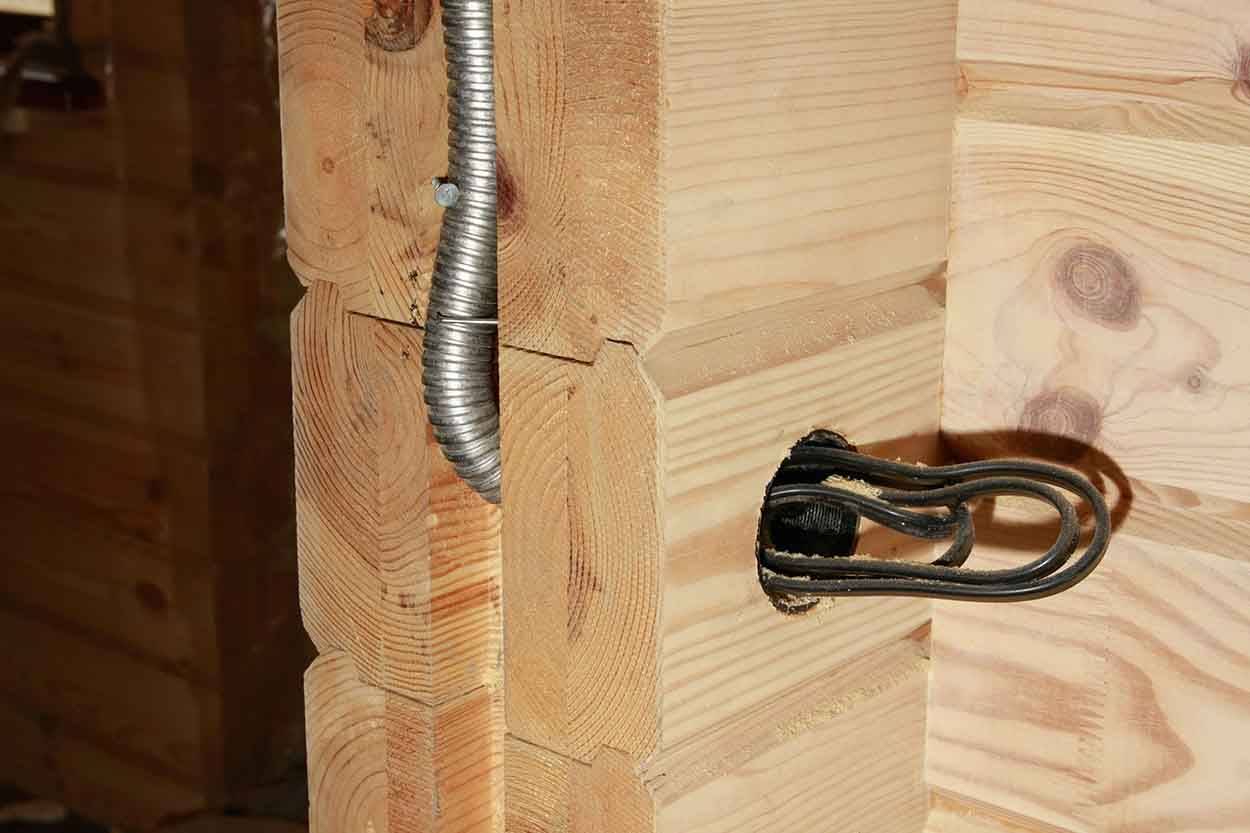

Для скрытой электропроводки в деревянном доме используют:

гофрированные металлические трубы;
жесткие стальные трубы;
кабельные каналы из металла.

Они прокладывается под штукатуркой, под потолком, под полом или перекрытием. Этот способ намного более универсальный, но он требует дополнительных затрат. Конечно, при использовании стальных труб для защиты проводки, затраты повышаются почти вдвое по сравнению с открытой проводкой.

должен производиться максимально качественно, так как любые нарушения очень сложно будет устранить.

Необходимо избегать соединения проводов, кроме как в распределительных коробках. Учитывайте, что любое повреждение провода очень сложно будет устранить, как раз из-за того, что он расположен скрыто.

Проводка надежно защищена от линейного растяжения, сильного сдавливания, а также от изломов и проколов.

При случайном возгорании в помещении провода не будут повреждены.

При наличии такой защиты солнечные лучи и атмосферные воздействия не опасны для изоляции кабелей.

При выборе варианта монтажа в металлических трубах резко увеличивается стоимость работ и материалов.

Нормативные документы

Устройство электропроводки в деревянном доме регламентируется тем же нормативным документом, что и для домов с другим материалом стен. Это ПУЭ-7 «Правила устройства электроустановок» и свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

ПУЭ—7 7. 1.38 — Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* – в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

СП 256.1325800.2016 —15.15 Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые и их следует выполнять кабелями, соответствующими требованиям ГОСТ 31565:
— за подвесными потолками и в пустотах перегородок, выполненных из негорючих (НГ) материалов и группы горючести Г1, электропроводки следует выполнять в соответствующих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах. Допускается при прокладке кабелей применять металлические погонажные электромонтажные изделия (трубы, короба, лотки и т.д.), а также прокладку отдельных кабелей на скобах;
— за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г2, электропроводки следует выполнять в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;
— за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г3 и Г4, электропроводки следует выполнять в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;
— электропроводка должна быть сменяемой.

где,

Г2 — умеренногорючие материалы, продолжительность самостоятельного горения не более 30 секунд;
Г3 — нормальногорючие материалы, продолжительность самостоятельного горения не более 300 секунд;
Г4,— сильногорючие материалы, продолжительность самостоятельного горения более 300 секунд.

Рекомендую посмотреть видео ниже о том, как надо и как не надо делать электропроводку в деревянном доме.

Также Вам необходимо выполнить несколько следующих основных пунктов:

Использование только медных проводов, алюминиевые полностью исключаются. Их нельзя применять ни в каких жилых помещениях.
Проход через стену делается только во втулках, а не просто просверливанием.
Провод прокладывается только горизонтально и только вертикально, наклонные кабельные линии не допускаются.
Соединения проводов — только в монтажных коробках методом опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) предусмотренными ПУЭ-7 пункт 2.1.21, скрутки не допускаются.
Разветвительные коробки утапливаются в строительных конструкциях, например, в стенах (за исключением способов открытой прокладки).
Сечение кабеля подбирается на не менее чем 5,5 кВт на дом без электрической плиты. Для электроплиты делается отдельная проводка.
Любые участки проводов и кабелей не должны испытывать механической нагрузки.

Схема электропроводки в деревянном доме и подготовка проекта

Оптимально придерживаться типовой схемы прокладки электропроводки, когда устанавливается один щит для учета электроэнергии и в нем же ставятся автоматические выключатели, устройства защитного отключения и другие приборы по необходимости. Схема электропроводки в деревянном доме не должна быть усложнена.

Монтажная схема электропроводки с привязкой к планировке дома

Учитывайте, что из-за необходимости защиты (несгораемые трубы для проводов, кабель каналы), каждый метр электропроводки обходится дороже. Провода прокладывают в кабель-каналах из несгораемых материалов. При этом сама схема прокладки никак не меняется. Используются все те же маршруты, горизонтальные и вертикальные линии, как и в домах с несгораемыми стенами и квартирах.

Электрическая схема электропроводки

Составляется технический проект подключения электроснабжения дома с детальной проработкой всех узлов. Это недорогая процедура, так как проект электрики создается по типовым решениям. Никакие узлы не требуется разрабатывать заново. Сейчас, с повсеместным распространением компьютерных программ, составление полного пакета проектной документации стоит недорого.

Выбор кабеля и электроустройств

Оптимальным вариантом для монтажа скрытой электропроводки будет кабель ВВГ с приставкой НГ в изоляции. Это точно такой же вариант, как и для всех остальных жилых помещений со стенами из любых материалов. На фото справа показан кабель ВВГ-Пнг 3х2,5 (плоский с медными жилами)

Если же принято решение проводить монтаж электропроводки в деревянном доме своими руками, то учитывайте, что даже для маломощных потребителях (например LED-свет) сечение провода для освещения не должно быть меньше 0,9 мм.

Таблица выбора сечений токопроводящих жил кабелей с резиновой и поливинилхлоридной изоляцией
Сечение медной токопроводящей жилы, мм.кв.	Диаметр жилы, мм	Медные жилы проводов и кабелей
		Напряжение, 220 В		Напряжение, 380 В
		Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1	1,12	15	3,0	14	5,0
1,5	1,38	18	3,3	15	5,4
2,0	1,59	23	4,8	19	6,9
2,5	1,78	25	5,2	21	7,6
4,0	2,26	32	6,7	27	9,7
6,0	2,76	40	8,4	34	12,3
10,0	3,57	55	11,5	50	18
16,0	4,51	80	16,7	70	25,3
25,0	5,64	100	20,9	85	30,7
35,0	6,68	125	26,1	100	36,1

Если вы решили выполнять монтаж открытой электропроводки, то нужно использовать специальный провод. Идеальный вариант — ретро-провод с тканевой оплеткой.

Витой ретро-провод Винтаж белый Lindas

Витой провод ретро в текстильной оболочке

Учитывайте, что светлые провода в тканевой оплетке выглядят красиво, но очень непрактичны. Их изоляция впитывает пыль, темнеет и портится мухами. Лучше сделать выбор в пользу темной оплетки.

В комнатах с детьми и на кухне лучше отказаться от витого провода и использовать обычный, но с прокладкой открытым способом с защитой специальными аксессуарами. Это наружный корпус для кабеля из оцинкованного профиля.

Используя профили с порошковой окраской любого цвета, можно хорошо вписать электропроводку в интерьер. Очень хороший вариант — окраска под дерево. Тогда такой короб не будет слишком сильно выделяться на стене, или на потолке, особенно, если его подобрать в тон.

Выбор вводного кабеля и автоматического выключателя на вводе

Ввод в дом делается самонесущим изолированным проводом с изоляцией с компонентами защиты от ультрафиолета. Выбор вводного кабеля и автоматики определяется мощностью. Провод СИП 4х16 для наружной прокладки с изоляцией черного цвета пригоден для всех климатических зон.

Используется стандартный набор щитового оборудования: УЗО и автоматы для защиты отдельных линий. Например, линия электроплиты защищается отдельным автоматом. Также УЗО желательно использовать несколько, чтобы получить максимальную защиту.

Электропроводка в деревянном доме своими руками: план проведения работ

Составление проекта, сметы (проектно-сметной документации). Поскольку электропроводка в частном доме делается своими руками, нет никакой необходимости именно составлять документацию по всем правилам. Просто делается общий примерный план с использованием типовых узлов, по образцам имеющихся по правилам ПУЭ. Смета обычно записывается в тетради с указанием количества проводов, фурнитуры и щитового оборудования.
Выполнение наружной разводки, установка внешнего щитка с прибором учета, но без его подключения.
Прокладка основных кабельных линий по стенам и потолку:
Установка распределительных коробок, розеток и выключателей.
Установка распределительного щита, монтаж щитового оборудования в нем.
Подключение всех соединений во внутреннем и внешнем контуре, но без подключения к току.
Заключительная проверка, подключение к сети.

Если проводка в деревянном доме делается впервые на новом участке, то в этом списке появляется дополнительный пункт — подключение объекта с пломбированием счетчика инспекторами энергосбыта. Поскольку, этот этап не делается самостоятельно, то его описывать не нужно. Просто подаются соответствующие документы на подключение жилого дома, и вносится оплата.

Ввод электролинии в дом

При подводке электропитания к каркасным домам применяется самонесущий провод СИП. Для обычного ввода, как правило, достаточно провода с сечением токовых жил 16 мм2.

Установка распределительного щитка

В деревянном доме применяется точно такой же распределительный щиток, как и в домах с любым другим материалом стен, но обязательно металлический, а не пластиковый. В нем устанавливаются устройства защиты электрических линий с разделением по освещению, розеткам и целевому назначению. Наиболее чувствительное УЗО устанавливается в ванную комнату и на линию питания садового электроинструмента.

Электрощит в деревянном доме

Электрический щит в деревянном доме

Пример установки электрощита в деревянном доме

К щиту подводится . О том, как его сделать, подробно рассказано в на нашем сайте. Кроме того, в настоящее время широко применяются комплекты модульно-штыревого заземления, которые можно смонтировать легко и просто своими руками. Об этом заземляющем устройстве Вы можете прочитать в .

Электромонтаж распределительных коробок

При монтаже скрытым способом распределительные коробки должны быть доступны для обслуживания. Если вы используете открытый способ прокладки электропроводки, то распределительные коробки удобнее монтировать на поверхности стен.

В открытом способе коробка крепится с помощью коротких саморезов. Для открытой установки годятся только специальные коробки, предназначенные производителем для этого. Нельзя как открытую ставить коробку, предназначенную для монтажа в штукатурке.

Монтаж трубной проводки и вариант установки распределительной коробки показаны на видео ниже.

Установка розеток и выключателей

На деревянной стене устанавливаются только те розетки, которые имеют специальное крепление на плоской поверхности, чтобы под них не пришлось долбить гнездо. Опять же, интересен вариант ретро-проводки. Схема электропроводки в деревянном доме учитывает стандартное расположение розеток на высоте не выше уровня пояса и с количеством 2-4 шт на комнату.

Технология качественного монтажа розеток и выключателей хорошо показана в видео, представленном ниже.

Установка осветительных приборов

К настенным и потолочным осветительным приборам подводятся кабельные линии с защитой их металлической трубой скрыто или коробом. Светодиодные светильники оптимально подходят для деревянных домов, благодаря тому, что почти не нагреваются. Если потолок деревянный, то, опять же, оптимально использовать кабель-канал под дерево.

В деревянных домах часто встречаются гипсокартонные потолки. В этом случае провод к осветительным приборам подводится по стандартной схеме: между конструкционным дощатым потолком и подвесным, только на него обязательно одевается гофрированная металлическая труба. Вне зависимости от мощности светильника сечение провода не должно быть меньше 0,9 мм.

Электропроводка в деревянном доме делается не сложнее, чем в обычном. Необходимо только учитывать все нормы и правила. Следите за обновлениями нашего сайта, чтобы не пропустить интересные статьи с практическими советами по бытовой электрике и другим темам.

Делаем электропроводку в деревянном доме своими руками

Электричество — важнейшая составная часть повседневной жизни. Установить электропроводку в деревянном доме собственноручно достаточно сложно. Необходимо обладать знаниями в области электричества и соблюдать все правила и нормативы. Следуя нижеприведенной инструкции, вы проведёте монтаж собственными руками, не прибегая к помощи профессиональных электриков.

Содержание

Какая электропроводка подходит для деревянного дома?
Необходимые комплектующие
Подготовительные работы
Монтажные работы: пошаговая инструкция
Особенности закрытой проводки

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.
Канал прокладывается ровно, в горизонтальной или вертикальной плоскости
В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов. При составлении плана-схемы отдельное внимание обращается на следующие моменты:

Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.
Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.
Примерная схема электропроводки
При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
Все провода соединяются между собой в специальных распределительных коробках.

Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
Электрокабель.
Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
Счётчик.
Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены. В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины.

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

Если в доме отсутствуют электрические плиты — 5,5 кВт.
Если электроплиты есть — 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв. м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Толщина провода, мм.	Провод из меди		Провод из алюминия
Толщина провода, мм.	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
0,75	8,0	1,8	—	—
1,0	9,0	2,0	—	—
1,2	—	—	8,0	1,8
1,5	12,0	2,6	—	—
2,0	—	—	12,0	2,6
2,5	20,0	4,4	16,0	3,5
4,0	25,0	5,5	20,0	4,4
6,0	32,0	7,0	25,0	5,5
10,0	50,0	11,0	40,0	8,8
16,0	65,0	14,3	50,0	11,0
25,0	95,0	21,0	70,0	15,4

Для деревянного дома подходит трехжильный медный кабель ВВГ. При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.

Подготовительные работы

Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться. Вторая причина — в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева.

Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.

Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.

Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.

Монтажные работы: пошаговая инструкция

Монтаж электрической проводки в деревянном доме происходит в несколько этапов:

Укладка главного кабеля.
Установка распределительных коробок.
Установка розеток и выключателей.
Монтаж осветительных приборов.
Установка электрощитка.
Монтирование контура заземления.

Рассмотрим каждый из перечисленных этапов подробнее.

Укладка кабеля

Проводка обычно укладывается в кабель-каналы или плинтуса. Это происходит в несколько этапов:

Кабель нарезается на части. Их количество соответствует числу выключателей и розеток. Длина каждого провода равна промежутку между розеткой и выключателем, плюс необходим небольшой запас в 20–22 сантиметра.
Устанавливаются кабель-каналы. Они крепятся строго вертикально либо горизонтально, для максимально точного выравнивания можно использовать уровень.
В кабель-каналы укладывается готовый провод. Закрывать пока не нужно.
Деревянный цвет позволяет сохранить дизайн комнаты

Монтаж распределительных коробок

В каждом узле, где от главного кабеля отходят разветвления на розетки и выключатели, устанавливается распределительная коробка. В этом распределителе кабель разделяется и направляется в нужные места по комнатам.

Внутри распределительной коробки кабель можно присоединить несколькими способами:

Использование колпачков СИЗ. Детали различаются размером и цветом. Для монтажа кабель зачищается на 3 сантиметра, скручивается, продевается в колпачок и закручивается. Концы скрученного таким образом провода укладываются в разделительной коробке таким образом, чтобы исключался контакт между ними.
Указана примерная разводка кабелей
Соединение с помощью вагов. В каждом случае подбирается изделие с определённым количеством отверстий для проводки. Ваги различаются по сечению, подробности необходимо уточнять у продавца. Провода зачищаются на 1–1,5 см и вставляются в отверстия до щелчка. Концы проводки разводятся в разные стороны и укладываются так, чтобы не было касаний.
Проводки вставляются до щелчка
Скрутки и изолента. Концы проводов зачищаются, скручиваются между собой. Поверх накладывается изолента и закрывает все оголённые поверхности. Соединённая и заизолированная проводка укладывается в распределительную коробку.
К коробке подходит проводка в гофротрубе

Установка выключателей и розеток

Крепление розеток и выключателей происходит непосредственно к стене. Предварительно укладывается слой изоляции. В этом качестве часто используют алюминий или асбест.

Проводка идет максимально ровно

Розетки прикручиваются достаточно крепко. Это исключает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя проводами, жёлтый и зелёный уходят в заземляющий контакт, последний — на питание. Схема подключения представлена на рисунке ниже (L — фаза, N — ноль, PE — заземление).

Установка осветительных приборов

В деревянных строениях обычно используется несколько групп осветительных приборов:

Встроенные
Накладные
Уличные.

Все светильники, бра и другие подобные электроприборы должны оборудоваться специальной металлической площадкой для крепления изделия к потолку либо стене. Подобный монтаж электрооборудования считается оптимальным с точки зрения пожарной безопасности.

Для подключения светильников используется проводка жёлто-зелёной группы

Включение самих светильников в основную сеть выполняется очень просто: с помощью проводов жёлто-зелёной группы. В комплектацию каждого осветительного прибора входят контакты для подобного подключения.

Распределительный щиток

После входа в дом главный кабель без каких-либо ответвлений подходит к распределительному щиту. Этот прибор состоит из нескольких элементов:

Пластиковый либо металлический бокс. Его размеры строго не регламентируются, потому многие домовладельцы предпочитают устанавливать устройство «с запасом», в расчёте на дальнейшие апгрейды, дооснащения и т. д.
Опломбированный счётчик расхода электричества
Вводной автомат защиты. Чаще ставится двухполюсный либо трехполюсный. Его также пломбирует электроснабжающая организация.
Простейший вариант для деревянного дома
Дополнительные однополюсные автоматы, установленные на специальной DIN-рейке. Их количество строго не регламентируется. Зачастую внутренняя домашняя сеть разделена на отдельные зоны, каждой из которых будет соответствовать свой автомат. К примеру, отдельно можно выделить освещение двора, некоторых придомовых построек, отдельных комнат. Мощность АЗ рассчитывается индивидуально для каждой из отдельных зон. Основное требование — она должна срабатывать при перегрузке на слабом участке проводки. Если допустимый предел обычной электророзетки составляет 16А, автомат также не должен превышать этого значения.
Устройство защитного отключения (УЗО). Этот прибор стоит достаточно дорого, и многие пренебрегают его установкой. Оно отключает электричество, если выявляется утечка. Это позволяет избежать поражения током при возможных проблемах в сети. Подбор номинала устройства и его монтаж осуществляются квалифицированным электриком с учётом таких параметров, как максимальный ток (предельная нагрузка участка) и ток утечки.

Установка ЗУ

Шина PE, выполняющая роль заземляющей шины, соединяется с заземляющим устройством.

Это устройство размещают в земле, рядом со стеной дома. Визуально это — несколько стальных прутьев, обычно три или больше. Диаметр — 1,6 см, длина — около трёх метров. Они соединены с помощью приваренной полосы 4*40 мм. Это устройство полностью размещается под землёй, для соединения с шиной на стену подводится полоса 4*40 мм.

Для соединения устройства с шиной используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.

По завершении всех установочных работ измеряется сопротивление ЗУ. Для однофазной сети этот показатель должен составлять менее 8 Ом, для трехфазной — менее 4.

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме. В таких строениях особенно важно соблюдать правила противопожарной безопасности.

Автор: Максим Овсянников

Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов.
Оцените статью:
(19 голосов, среднее: 3.9 из 5)
Поделитесь с друзьями!
Наружная электропроводка в деревянном доме. Схема и монтаж электрики в деревянном доме своими руками
Вы наверняка знаете, что для установки в деревянных домах необходимы розетки и выключатели. Такие серии есть у всех производителей электромебели.. Более того, если вам нравится серия для скрытой проводки, вы тоже можете ее использовать, т.к. в каждой серии есть переходные рамы (их еще называют подъемными рамами, коробами для накладного монтажа). Но, это скорее исключение. В большинстве случаев предпочтительнее установить накладные розетки и выключатели. Выбор таких устройств очень велик, и найти подходящее по цене и дизайну решение совсем не сложно. А чтобы еще больше упростить задачу, представляем вашему вниманию небольшой обзор. В ней мы расскажем обо всех популярных сериях накладных розеток и выключателей, а также рассмотрим монтажную фурнитуру для открытой проводки.
Розетки и выключатели Etude для наружной установки (Schneider Electric).
Это самые популярные накладные розетки и выключатели. Поэтому мы решили начать с них. Если вам нужны максимально простые и надежные розетки и выключатели для открытой проводки, обратите внимание на линейку оборудования от Schneider Electric. Эти устройства производятся на заводе «Русский потенциал» (г. Козьмодемьянск). С 2006 года компания вошла в состав корпорации Schneider Electric. После этого была проведена полная модернизация производства, и в 2011 году завод получил премию «Лидер качества 2011», став победителем конкурса «100 лучших товаров России».
Завод «Потенциал» выпускает несколько линеек электромонтажного оборудования, в том числе линейку Эскиз.
Розетки и выключатели Etude изготовлены из полиамида. Это прочный материал, устойчивый к ультрафиолетовому излучению и царапинам. Каждое устройство оснащено монтажной базой. Его назначение — изолировать механизм и открытые части провода от токопроводящей поверхности, например деревянной стены.

Технические характеристики серии Etude:
Токоведущие части механизмов изолированы пластмассой.
Выключатели
можно использовать с лампами любого типа.
Гнездовые контакты изготовлены из латуни с высоким содержанием меди.
Улучшенная конструкция винтовых контактов позволяет надежно удерживать провод.
Кроме того, механизмы розеток и выключателей Этюд имеют ряд конструктивных особенностей, упрощающих и ускоряющих монтаж:
Увеличено пространство между платой и механизмом. Это позволяет удобно расположить провода большого сечения.
Кольцевая клемма предназначена для подключения заземляющего провода.
На корпусе механизмов размещена полезная информация: схема подключения, электрические характеристики и т.д.
В серии Etude есть розетки и выключатели самых популярных цветов: белый, бежевый, темное и светлое дерево. Особенно популярны изделия «под дерево».

В отличие от некоторых дешевых серий,. Покрытие полностью имитирует цвет и текстуру дерева. Другими словами, и на вид, и на ощупь розетки и выключатели абсолютно «деревянные».

Если вы удачно подберете плинтус и кабель-канал — результат превзойдет ваши самые смелые ожидания!

Корпус каждого из этих изделий оснащен двумя эластичными кабельными вводами — фланцами. Розетки имеют прозрачную крышку. В предложении есть однокнопочные выключатели, однокнопочные выключатели, выключатели с подсветкой, кнопочные выключатели, одинарные и двойные розетки. Также в продаже имеются блоки: розетка+выключатель, розетка+2-й выключатель и розетка+выключатель. Все розетки Etude IP44 имеют защитные шторки.

В любом доме или квартире должны быть инженерные системы для комфортного проживания. Если при покупке в квартирах уже все установлено, то при строительстве дома своими руками может понадобиться установка электрики. Электропроводка должна быть установлена правильно, при этом важно помнить не только о качестве освещения, но и о безопасности, ведь при неправильном монтаже электрики велики шансы вызвать пожар, замыкание или просто будут постоянные перебои в подаче электроэнергии. свет.
Для монтажа электропроводки в частном доме все работы необходимо разделить на этапы. Так будет проще соблюдать все правила и схемы. . Этапы работы включают в себя:
Анализ и расчет энергетического оборудования;
Отображение проекта;
Установка автоматических выключателей, приборов учета и распределительного щита;
Прокладка кабелей и прокладка кабелей;
Установка различных осветительных приборов, а также розеток и выключателей;

Монтаж системы заземления и УЗО;
Проверка конечного результата.
Как видно из плана работ, первым делом необходимо определить предельную мощность всего оборудования в квартире, а также оформить на бумаге первоначальный план электропроводки .
Для каждой группы электроприборов требуется для расчета мощности . Далее нужно подвести мощность электрооборудования, которое будет работать одновременно. Исходя из всех вышеперечисленных пунктов, можно выполнить план проводки в деревянном доме.
Выбор типов оборудования и кабелей
При монтаже электрооборудования важным аспектом является выбор типа кабеля и остального оборудования. Для монтажа электропроводки в деревянном доме не обязательно проводить точные расчеты и выбирать самые дорогие виды кабелей.
Например, чаще всего специалисты для небольших частных домов рекомендуют использовать медные кабели.
марки ВВГнг-LS или NYM . Первый вид кабеля хорошо зарекомендовал себя на рынке благодаря своему качеству и невысокой стоимости. Медный кабель второго типа отличается дополнительной изоляцией, а также высоким качеством и легкой разделкой. Также можно использовать алюминиевые типы тросов, но их сечения обычно увеличены. Кроме того, алюминиевые тросы довольно хрупкие и при монтаже могут возникнуть проблемы из-за перегиба.
При подключении розеток в частном доме необходимо использовать трехжильные кабели, так как они должны быть заземлены. Многие электроприборы, особенно с большой мощностью, требуют заземления. Рекомендуется устанавливать заземление в виде трехжильного кабеля и на осветительных приборах, однако даже многие специалисты пренебрегают этим правилом. В любом случае при использовании во дворе мощных осветительных приборов, таких как прожектор, рекомендуется ставить землю.

При выборе розеток в деревянный дом нужно учитывать несколько важных параметров:
Выбор вводного автомата и блока питания
Вводной кабель обычно выбирают с учетом максимальной мощности всего электрооборудования. При монтаже или реконструкции электропроводки стоит уделить ей особое внимание, так как мощность может быть больше заявленной для вводного кабеля. Если кабель имеет на вводе недостаточное количество секций, то велика вероятность возгорания. Ввод в кабель при реконструкции необходимо его заменить, а при первоначальной установке привлечь к нему специалистов Также ввод кабеля может быть установлен при опломбировке счетчика.
Выбор вводного автоматического выключателя должен производиться с учетом максимальных нагрузок. Точнее, при возникновении короткого замыкания автоматический выключатель должен размыкаться. В этом случае автоматический выключатель должен работать при высоких нагрузках.

Установка розеток, выключателей и проводки
Прежде чем приступить к прокладке кабеля, необходимо разметить основную трассу На которой будут розетки, выключатели и освещение. Проложить кабель своими руками можно с учетом плана одним из следующих способов.
Прокладка электропроводки в трубе или металлорукаве
Прокладка электропроводки с трубой необходима в случае полной установки обшивки на стены. В этом случае не рекомендуется использовать гофрированные трубы, так как при ее деформации есть вероятность возгорания проводки, до которой будет просто невозможно добраться.
Схема подключения с использованием трубы:
Внешняя проводка
Наружная проводка выполняется при использовании кабель-канала , изготовленного из самозатухающего пластика. Кабель-каналы могут различаться по размеру, но также различаться по цвету. Например, есть белый цвет или короб, выполненный под дерево, что особенно подходит при монтаже электропроводки в деревянном доме.

Схема разводки в кабель-канале:
Установка системы заземления и УЗО
Заземление
при монтаже электропроводки в частном доме должно быть установлено в обязательном порядке на все электрооборудование большой мощности, корпус которого выполнен из металла. В частном доме заземление чаще всего делается своими руками.
Для установки заземления вам понадобятся три штыря из металлического материала и уголок длиной около 3 метров. Для соединения штифтов также потребуются обрезанные уголки длиной один метр. Далее нужно вырыть яму, глубиной около 40-50 см. Яма должна быть выполнена в виде равнобедренного треугольника, а длина каждой стороны равна 1 метру.

С помощью приварных шпилек и треугольных накладок соединяют и устанавливают в приямок, а от одной из линий идет вниз проводник для заземления. Заземлитель также требуется провести к распределительному щитку и подключить его к шине. Также к заземляющей электропроводке подключаются все жилы желто-зеленой проводки. Это цвет изоляции кабеля.
В деревянном доме также возможна установка системы УЗО, а конкретнее, устройства защитного отключения. Такая система позволяет защитить человека от поражения электричеством через бытовые приборы в случае нарушения изоляции. УЗО может обнаружить даже самую маленькую утечку. электрический ток и заблокируйте всю проводку, пока проблема не будет обнаружена. Система УЗО различается на два типа: ток утечки или номинальный ток.
Номинальный ток УЗО его сила немного выше, чем мощность электричества, при которой работает автоматический выключатель. Для деревянных домов лучше всего использовать ток утечки таким образом, чтобы его можно было установить для любого помещения или оборудования. Схему подключения УЗО лучше доверить специалистам.

Проверка электропроводки в деревянном доме
После завершения монтажа всей электропроводки, автоматических выключателей, всей электропроводки и разводки электрооборудования необходимо вызвать специалистов электролаборатории, которые смогут самостоятельно все проверить на дефекты или неправильная установка . Специалисты проверят изоляцию, проводку, монтаж всех деталей от розетки до выключателя и если работа выполнена качественно, то выдадут протокол, который нужен при опломбировке счетчика.
Схему подключения желательно разместить на распределительном щите, а также примечание с указанием количества автоматических выключателей и какой группы питает каждый из них.
На этом работы по монтажу электропроводки в деревянном доме можно выполнять.

Загородное строительство – устоявшееся направление в строительной отрасли. Неудивительно, что, желая жить за городом, люди стремятся создать максимально комфортное и в то же время высокофункциональное и экологичное жилье. Практически идеальным решением в этом плане будет строительство деревянного дома. Преимущества таких построек очевидны даже для детей:
Они построены в основном из экологически чистых строительных материалов.
Строительные процедуры занимают мало времени.
Здание, возведенное профессионалами, по надежности и долговечности ничем не уступает кирпичным аналогам.
Однако, несмотря на вполне понятные преимущества, у таких архитектурных объектов есть и существенный недостаток – слишком высокий уровень пожарной опасности. Для того чтобы исключить возможные риски, связанные с пожаром, нужно позаботиться о правильной организации электропроводки в деревянном доме. Специалисты с многолетним стажем работы в этой сфере уверяют, что к организации электромонтажа выдвигаются достаточно серьезные требования. В целом не исключена возможность самостоятельной прокладки проводки. Однако, делая выбор в пользу этого варианта, стоит понимать, как следует понимать даже самые маленькие правила установки системы.
Стабильность работы
Очень важно соблюдать рекомендуемую поэтапность операций. В противном случае система может не только не работать, но и нанести серьезный ущерб жилью и здоровью человека. Профессионалы называют эти шаги:
предварительное составление чертежей, схем, проекта, выполнение расчетов относительно уровня общей мощности устанавливаемого оборудования;
подбор оптимальных комплектующих, а именно — кабели, монтажные элементы, электрооборудование;
непосредственная установка и последующая разводка точек в точках, указанных в проекте;
установка электрооборудования, светильников, розеток, выключателей;
монтаж УЗО и заземляющих элементов;
проведение тестовых испытаний.
Каждый этап, во избежание неприятностей в процессе работы, стоит рассмотреть гораздо подробнее.
Первый этап — создание проекта
Грамотное проектирование системы электроснабжения предполагает выполнение нескольких видов работ:
Составляя план архитектурного объекта, на полученной схеме необходимо обозначить расположение каждого электроприбора: розеток, светильников и так далее.
Непосредственно на чертеже нужно написать показатели максимальной мощности описанных ранее устройств с учетом, в том числе, пусковых токов электродвигателей.
Определение групп, по которым будут подключаться осветительные приборы. Как правило, в небольших домах можно легко обойтись созданием одной группы.
Важно предусмотреть, как будет освещаться территория вокруг здания. В тех случаях, когда архитектурный объект эксплуатируется как дача, стоит устроить выключатель автоматического типа отдельно от общей системы. За счет этого владелец дачи сможет обесточить здание на период, когда оно пустует, а наружное освещение оставить в рабочем состоянии.
При наличии в системах здания электроприборов с большой потребляемой мощностью их также необходимо будет подключить к отдельному автоматическому выключателю. Из-за высокого уровня потребляемой мощности для таких устройств необходимо прокладывать дополнительный кабель. Речь идет об электрических духовках и плитах, водонагревателях, конвекторах и другом оборудовании.
Для определения вводного выключателя необходимо просуммировать общую массу нагрузки на систему электроснабжения. Кроме того, для каждой из предусмотренных проектом групп необходимо рассчитать максимальный уровень мощности потребления.
Следующим этапом является подбор оборудования и кабельной продукции.
В процессе выполнения подготовительных работ перед непосредственной прокладкой необходимо провести относительно сложные расчетные операции, по результатам которых можно будет выбрать оптимальный тип кабеля. Однако если вы решили бороться изо всех сил, то вам достаточно ознакомиться с данными, представленными в таблице. Следует отметить, что в зависимости от сечения кабеля определяется величина потребляемой мощности, на которую он рассчитан.
Самые популярные опции
Чтобы ваша система электроснабжения долгие годы не напоминала о себе, постарайтесь найти оптимальный тип кабелей. Таким образом, на отечественном рынке представлены изделия, усиленные дополнительным теплоизоляционным слоем, но при этом достаточно доступные по цене. Широко используются изделия из алюминия, однако он не так надежен, как утверждают производители.
Как подобрать розетки?
Конечно, современный дом невозможно представить без определенного количества розеток. Для выбора таких товаров используйте следующие параметры:
предполагаемая величина тока, который нужно пройти;
тип установки, то есть назначение для систем наружного или скрытого типа.
Блоки продуктов выбираются в соответствии с количеством предусмотренных мест, а выключатели выбираются в соответствии с необходимым количеством клавиш. Бывает, что приходится объединять определенное количество выключателей в рамках одного блока.
Вход автомата и источника питания
Очень важным этапом монтажа электропроводки на базе деревянного дома является определение вводного кабеля. Этот выбор производится в соответствии с наивысшим уровнем мощности всех единиц электрооборудования в здании. Этот вопрос заслуживает внимательного рассмотрения чаще в тех случаях, когда проводятся работы по реконструкции электропроводки. Сечение вводного провода должно быть рассчитано на достаточно большую величину напряжения, иначе опасность возгорания становится серьезной.
Функционально назначение вводного автоматического выключателя — резервирование контактных групп, а также, при необходимости, отключение подачи электроэнергии по дому. Между тем отключение должно производиться при угрозе короткого замыкания и в целях его предотвращения. При этом автоматика обязана выдерживать еще более высокие нагрузки и не вызывать отключения электроэнергии.
Для того, чтобы определиться, какие изделия из этой категории приобрести для электропроводки в собственный деревянный дом, лучше всего обратиться к специалисту. Самостоятельно это осуществляется в несколько этапов:
расчет суммарной мощности всех электроприборов в доме;
расчет минимального тока на короткое замыкание с учетом сечения кабеля;
расчет кратности определенной силы тока к ее номинальному значению.
Где установить автоматику?
Традиционно расположение автоматов данной категории определяется после установки счетчика. При необходимости установки устройства к счетчику придется прибегнуть к обязательной пломбировке. В составе распределительного щита необходимо установить вводной автоматический выключатель, УЗО, счетчик и выключатели различных групп электропитания. Во избежание неудобств корпус этого распределительного щита должен быть заземлен.
Монтаж элементов конструкции
Прежде чем приступить к непосредственной прокладке электрических проводов в собственном деревянном доме, необходимо определить место трассы и установить распределительные коробки. Кроме того, необходимо нанести разметку в местах будущей установки розеток, светильников и выключателей. Кабель подходящего сечения необходимо прокладывать в полном соответствии с проектом электропроводки в конкретном доме.
Варианты разводки проводов
Если после работ по организации электропроводки предполагается полная обшивка стен, то саму прокладку выполняют внутри металлической трубы или патрубка. В противном случае электрические провода испортят интерьер. В этом случае стоит отказаться от использования гофрированных трубок, так как велик риск возгорания под напольным покрытием, устранить которое очень сложно. Если вы решили использовать внешний тип прокладки проводов, используйте кабель-канал. Изготавливаются такие изделия из самозатухающих материалов, чаще всего – из пластика. Отечественный рынок предлагает нам большое разнообразие таких изделий с разными цветами и параметрами. Благодаря конструкции под дерево кабель-канал прекрасно дополнит интерьер деревянного дома.
Как держать провод в канале?
Сначала нужно сделать разметку трассы и выбрать размер канала. Он должен соответствовать не только количеству проводов, но и их сечению. При установке крышка канала снимается и фиксируется на ней винтом. Далее в местах соединения проводов монтируются коробки распределительного типа. Следующим шагом является установка оснований осветительных приборов и розеток, после чего провода укладываются непосредственно в кабель-канал. Вся эта конструкция закрывается специальной крышкой. Простые операции позволят быстро и качественно произвести монтаж электропроводки без потери статических свойств помещения.
Не забудьте про УЗО и заземление
Если в схеме электроснабжения задействовано оборудование с большой потребляемой мощностью, необходимо провести его отдельное заземление.
Для проведения заземления необходимо приобрести три металлических штыря, а также уголок трехметровой длины. Также вам понадобится метровый уголок, с которым будет обеспечено соединение штифтов. Для начала выкапывается небольшая траншея типа равнобедренного треугольника. В его углах закреплены штыри, соединенные обрезками. На одном из неподвижных штырей закреплен заземляющий проводник, который одновременно выведен на основание распределительного щита и закреплен на заземляющей шине.
Последний шаг — проверка
После выполнения всех необходимых работ очень важно провести комплексное тестирование конструкции. В этом случае нужно обращаться только к специалистам соответствующей отрасли. Профессиональный тест состоит из следующих событий:
измерение уровня сопротивления изоляции;
определение сопротивления проводника заземления, а также шлейфа типа «фаза ноль»;
реализация погрузочных машин;
Контроль качества системы УЗО.
По результатам проведенных испытаний составляется соответствующий протокольный документ. В нем закрепляется факт проведения профессионального аудита и его результаты. Полученный протокол будет свидетельствовать о правильности выполнения всех этапов работы. Этот документ потребуется при сотрудничестве с энергоснабжающей компанией. Кроме того, протокол, выданный профессионалами, пригодится и при опломбировании счетчика. Специалисты рекомендуют самостоятельно приклеивать на обратную сторону счетчика разработанные вами на этапе проектирования схемы и чертежи электропроводки.
Электромонтаж в деревянном доме своими руками: что нужно знать? обновлено 1 августа 2017 г. автором: kranch0
Поражение электрическим током — канал Better Health
Резюме
Читать полный информационный бюллетень
Человеческое тело проводит электричество.
Отключите источник питания, прежде чем пытаться помочь человеку, пострадавшему от удара электрическим током.
Будьте особенно осторожны во влажной среде и вблизи упавших линий электропередач, они могут проводить электричество, даже если они сломаны или не двигаются.
Всегда нанимайте лицензированного электрика для всех электромонтажных работ по дому.
Что такое поражение электрическим током?
Наши тела проводят электричество. Если какая-либо часть вашего тела соприкасается с электрическим током, по тканям проходит электрический ток, который вызывает поражение электрическим током. Люди иногда называют это поражением электрическим током.
В зависимости от продолжительности и тяжести поражения электрическим током травмы могут включать:
ожоги кожи
ожоги внутренних тканей
электрические помехи или повреждение (или и то, и другое) сердца, что может привести к его остановке или неравномерному сокращению.
При легком поражении электрическим током важно обратиться за медицинской помощью, чтобы определить, не пострадало ли сердце.
Что вызывает поражение электрическим током?
Некоторые причины поражения электрическим током включают:
неисправные приборы
поврежденные или изношенные шнуры или удлинители
электрические приборы, контактирующие с водой
неправильная, поврежденная или изношенная бытовая электропроводка
оборванные линии электропередач
удар молнии.
Если это безопасно, отключите электропитание, прежде чем пытаться помочь кому-то, кто пострадал от удара электрическим током.
Симптомы поражения электрическим током
Типичные симптомы поражения электрическим током включают:
потерю сознания
затрудненное дыхание или полное отсутствие дыхания
слабый, неустойчивый пульс или его отсутствие
ожоги, особенно в местах входа и выхода электричества из тела (входные и выходные ожоги)
остановка сердца.
Несмотря на то, что человек, пострадавший от удара электрическим током, может казаться невредимым, он все равно должен получить медицинскую помощь. Некоторые травмы и осложнения вначале могут быть неочевидными. Медицинское обследование важно после любого поражения электрическим током.
Первая помощь при поражении электрическим током
Меры первой помощи при поражении электрическим током:
Проверка на опасность — убедитесь, что вы, пострадавший и окружающие в безопасности.
Попробуйте выключить или отключить питание. Не прикасайтесь к человеку, пока не убедитесь, что питание выключено. Будьте осторожны во влажной среде, например, в ванных комнатах, так как вода проводит электричество.
Если вы находитесь в здании или линии электропередач вышли из строя, может быть безопаснее полностью отключить электроснабжение. Возможно, вам придется подождать, пока уполномоченный персонал по электроснабжению не сделает это, особенно если есть провода под напряжением.
Если вы не можете отключить питание, попробуйте удалить человека, не прикасаясь к нему напрямую. Используйте что-то сухое и не проводящее электричество (например, деревянную ручку метлы)
Следуйте методу DRSABCD для оказания первой помощи, который включает проверку реакции пострадавшего, дыхательных путей и дыхания. Может потребоваться начать сердечно-легочную реанимацию (СЛР).
Вызовите помощь – Вызовите три нуля (000) для вызова скорой помощи . Оператор организует для вас помощь, пока вы продолжаете разговаривать по телефону. Они могут дать вам инструкции по оказанию первой помощи по телефону. Если можете, поставьте телефон на громкую связь.
Лечение ожогов
Если пострадавший дышит устойчиво и реагирует, займитесь его травмами:
Спокойно поговорите и успокойте пострадавшего.
Охлаждайте место ожога прохладной проточной водой в течение 20 минут.
Наложите на ожоги повязки, которые не будут прилипать к коже. Если у вас нет повязок, можно использовать свободно наложенную пищевую пленку. Не накладывайте пищевую пленку плотно и не оборачивайте ее вокруг части тела, так как это может привести к осложнениям, если травмированная область опухнет.
Никогда не наносите мази или масла на ожоги.
Старайтесь не двигать тех, кто упал с высоты, так как у них могут быть травмы позвоночника. Перемещайте их только в том случае, если существует вероятность дальнейшей опасности со стороны окружающей среды, например, падающих предметов.
Упавшие линии электропередач
Линии электропередачи могут выйти из строя по многим причинам:
экстремальные погодные условия, такие как наводнения и лесные пожары
дорожно-транспортные происшествия
упавшие деревья
несчастные случаи на производстве.
Находиться рядом с упавшими линиями электропередач может быть опасно. Всегда оставайтесь на расстоянии более 8-10 метров. Не приближайтесь к чему-либо, что может соприкасаться с ними, например, к транспортным средствам, воде, металлическим заборам или другим металлическим предметам.
Линии электропередач и дорожно-транспортные происшествия
Иногда при автомобильных авариях линии электропередач обрываются и могут нависать над автомобилем.
В этом случае шины действуют как изоляция. Важно оставаться внутри автомобиля, чтобы избежать поражения электрическим током.
Если вы прибываете на место аварии, где оборваны линии электропередач, не приближайтесь к нему, пока соответствующие органы не объявят его безопасным. Отойдите подальше и предложите всем посторонним держаться на расстоянии более 8-10 метров.
Даже если линии или провода оборваны или не двигаются, они все еще могут быть под напряжением. Все упавшие линии электропередач следует рассматривать как действующие.
Если кому-то необходимо выйти из автомобиля из-за опасности (например, пожара), скажите ему, чтобы он держал ноги близко друг к другу и отпрыгивал, а не шел. Это может снизить вероятность поражения электрическим током, если провода находятся на земле. Рекомендуйте это действие только в том случае, если человек не может оставаться в автомобиле из-за непосредственной угрозы безопасности.
Советы по безопасности дома для снижения риска поражения электрическим током
Вы можете снизить риск поражения электрическим током в своем доме, приняв некоторые меры предосторожности:
Не поддавайтесь искушению самостоятельно выполнять электромонтажные работы. Хотя вам может показаться, что легко выполнять работы самостоятельно, например, менять розетки или выключатели, всегда нанимайте лицензированного электрика. Проверьте Energy Safe VictoriaВнешняя ссылка для получения списка зарегистрированных продавцов.
Не используйте удлинители или электроприборы, если шнуры повреждены или изношены. Выбросьте их, если они каким-либо образом повреждены.
Не вынимайте вилку из розетки, дергая за шнур, а тяните за вилку.
Держите электроприборы вдали от влажных помещений. Электричество и вода несовместимы.
Носите обувь с резиновой или пластиковой подошвой при использовании электроприборов, особенно во влажных помещениях, на бетоне или на открытом воздухе.
Поручите электрику установить предохранительные выключатели.
Купить переносные силовые щиты со встроенными защитными выключателями.
Вставляйте заглушки в неиспользуемые розетки, чтобы дети не могли вставлять в них предметы.
Если у вас есть дети, выключайте и отсоединяйте электрические приборы и держите их вне досягаемости (включая электрические шнуры).

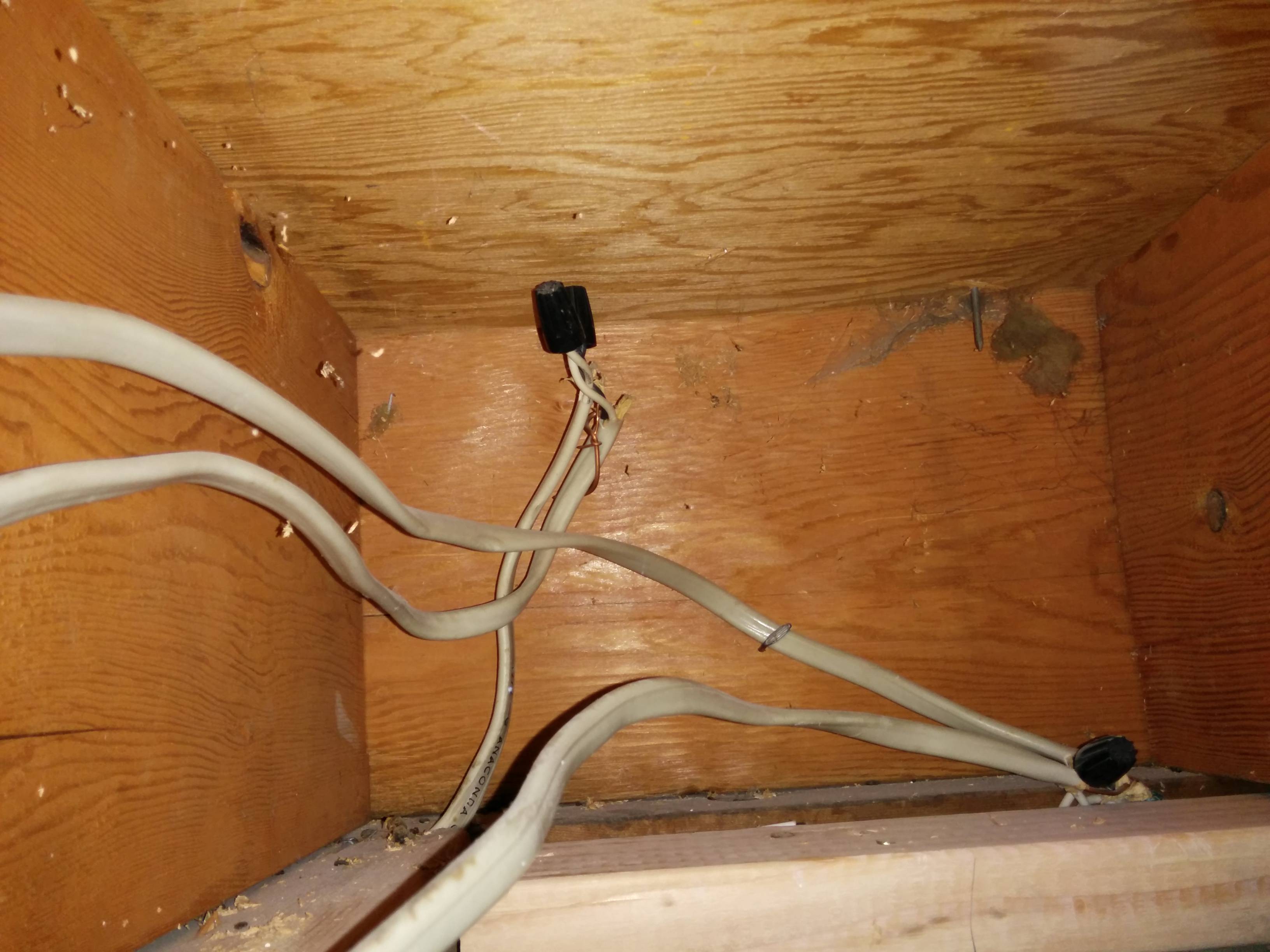

Проверьте домашнюю электропроводку у дипломированного электрика, особенно если вашему дому больше 30 лет.
При покупке электроприборовExternal Link убедитесь, что они соответствуют австралийским стандартам безопасности. Будьте особенно осторожны при совершении покупок в Интернете.
Если вы планируете покупать бывшие в употреблении бытовые приборы, убедитесь, что они соответствуют австралийским стандартам и не повреждены. Рекомендуется, чтобы их проверил кто-то, кто имеет квалификацию в области ремонта электрооборудования, например, лицензированный электрик.
Если вы используете металлическую лестницу, убедитесь, что она имеет резиновые ножки. Когда металл контактирует с землей, это может увеличить риск поражения электрическим током.
Защитные выключатели
Изображение предоставлено Energy Safe Victoria
Защитный выключатель (или устройство защитного отключения) — это защитное устройство, используемое с автоматическими выключателями и предохранителями в вашем доме для минимизации риска травм и пожаров. Он отслеживает поток электроэнергии в цепи, следя за тем, чтобы поток был равномерным.
Защитные выключатели быстро отключают питание при обнаружении проблемы с электричеством. Они могут защитить от вредного поражения электрическим током, когда кто-то вступает в контакт с электрической цепью под напряжением (например, с неисправными электрическими проводами и приборами) и обеспечивает путь к земле. Переключатели срабатывают в течение 0,03 секунды.
Аварийный выключатель отличается от автоматического выключателя, который предназначен для защиты бытовой электропроводки от скачков напряжения.
Где получить помощь
В экстренных случаях звоните три нуля (000)
Ваш терапевт (врач)Внешняя ссылка
МЕДСЕСТРА ПО ВЫЗОВУ Тел. 1300 60 60 24 – для консультации специалиста по вопросам здоровья 24 часа в сутки, 7 дней в неделю Прежде чем копатьExternal Link – бесплатный справочный онлайн-сервис для всех, кто занимается поиском подземных труб, кабелей и коммуникаций
St John Ambulance Australia (курсы первой помощи)Внешняя ссылкаVictoria Tel.
