Как правильно проводить проводку в доме – инструкция по разметке трасс и монтажу

Правило экономии не работает при прокладке данной коммуникации, так как зачастую это приводит к замыканиям электропроводки. Следует руководствоваться несколькими принципами:

• Доставка необходимого количества энергии к определенным узлам, осветительным приборам.
• Трассировка с наименьшими помехами для иных инженерных систем.
• Продуктивное использование мест в интерьере при отделке помещения для скрытия кабелей и проводов.
• Покупка качественных материалов.





Чтобы трассы не пересекались с иными коммуникациями, используйте программу ИНЖКАД. Она позволяет накладывать трассировки различных систем (электрификация, газоснабжения, канализация, водопровод и пр.) на одном чертеже подоснове. В софте есть функция запретных зон – это те участки, которые должны оставаться пустыми. Это объясняется рекомендуемым расстоянием между линиями, описанными в регламентирующем документе – СНиП II-89-80. Все пересечения и узлы программа отслеживает автоматически. Также в ПО удобно вести расчеты и заполнять проектную документацию.

Несколько советов по монтажу, как самому провести электропроводку в частном доме своими руками:

• Трассировку необходимо вести по двум направлениям – это вертикальные и горизонтальные линии, никаких диагоналей.
• Все точки подключения (розетки и выключатели) должны снабжаться питанием от перпендикулярных полу проводов.
• Чтобы избежать накладок с установкой других коммуникаций, если не сделано было проектирование всех инженерных систем на предварительном этапе, сохраняйте схему проводки и показывайте ее сантехникам, газовщикам и другим специалистам.
  Это поможет избежать нежелательных пересечений.

Как правильно рассчитать мощность линии, чтобы проложить проводку в доме своими руками

На предварительном этапе вы должны запросить у энергосберегающей компании определенное максимальное количество электроэнергии, чтобы не допустить перегрузок сети. Чтобы оценить этот показатель, изучите технические паспорта всех бытовых устройств. Ниже мы представим таблицу с усредненными значениями:





Редко все эти приборы могут одновременно быть включенными, поэтому инженеры используют такое понятие, как коэффициент одновременности. Для обычных розеток он составляет всего 0,1-0,2, поэтому можно считать, что в среднем ресурс используется на 10-20%. Когда мы разобрались, что нужно делать внутри помещения, перейдем к этапу подключения.

Варианты подвода электропитания к дому

«Гусак». Первый способ считается уже устаревшим, но ранее иначе подводка никак более не осуществлялась.

Гусаком называется трубостойка, которая находится под крышей, и имеет характерный изгиб. Через это устройство идет провод от воздушной ЛЭП на улице до распределительного щитка или электросчетчика в здании. Существенными минусами такого варианта являются:

• Незащищенность проводки на участке до гусака. Из-за того, что она открытая, она подвергается влиянию погодных условий (к примеру, обледенению зимой), механическим повреждениям, а также помехам – кронам деревьев.
• Часто происходят манипуляции со счетчиками, чтобы «скрутить» показания расхода энергии. Это незаконно, но могло происходить, так как устройства находились внутри дома.





Использование проводов СИП стало хорошей альтернативой для энергетиков. Это более безопасные устройства, которые намного более легки в обслуживании, менее пожароопасны, имеют меньше шансов к короткому замыканию, а также предоставляют хорошую возможность перейти на кабель ВВГнг внутри дома. Также преимуществом такого способа является расположение щитков снаружи, на столбах. Это исключает постоянные проверки представителей энергонадзора, поэтому не придется пускать в свое жилье инспекторов.

Как самому правильно провести проводку в частном доме от уличной ЛЭП

• Если расстояние до столба менее 25 метров, то можно напрямую провести воздушный кабель, при этом он должен быть на расстоянии от двух метров от земли, а при соприкосновении со строительными материалами должен проходить через изолирующую трубу. Система должна быть оснащена заземлением и ЩУЭ (щитком учета электроэнергии).
• При расстоянии более указанного значения потребуется дополнительная подпорка.
• Если вы хотите сделать не воздушную, а подземную линию, то нужно вырыть траншею 0,7-1 м глубиной, присыпать дно песком, а затем поместить кабель ВБбШВнг или ВВГнг в двойную гофрированную трубу. Также вход в дом должен быть продуман еще на этапе строительства, чтобы предусмотреть входные отверстия, оснащенные защитой. Ниже фундамента проводка проходить не может.

Правила безопасности при устройстве электросети

Придерживайтесь следующих рекомендаций:

• Любые работы должны проходить при снятом напряжении.
• Нельзя повреждать какие-либо участки кабелей или штепселей.
• Все ручные инструменты должны обладать изолированными ручками.
• При монтаже на высоких расстояниях, к примеру, под потолком, нужно возводить устойчивые конструкции или пользоваться специальными лестницами, а не вставать на столы или стулья.
• Лучше работать не одному, а с помощником, чтобы в случае необходимости он смог оказать первую помощь. Как это сделать продемонстрировано на рисунке:







или присоединяйтесь к нашей группе в соцсети



Чем открыть DWG формат

Инженерно-геодезические изыскания: что это, виды, этапы и состав

Экологическое проектирование объектов: что это такое, его цели, задачи и методы

Использование CAD в мобильных устройствах

Делаем монтаж электропроводки в деревянном частном доме своими руками? Пошаговая инструкция как развести, схема- Обзор +Видео

В случае, когда электропроводку монтировать в вашем доме будет специалист, данная информация для Вас не станет бесполезной.

Подобные знания вам понадобятся  для того, чтобы контролировать правильно и качественно ли осуществляется монтаж, а также помогут понять, что необходимо для проведения  таких работ: материалы, инструменты и оборудование.

[contents]

Помимо всего прочего, при проживании в доме, происходят ситуации, при которых требуется ремонт или замена отдельных звеньев электропроводки в доме, но ведь не всегда есть  возможность вызвать электрика. Именно в этом случае вам понадобится эта информация. Зная, как осуществлялся монтаж электропроводки, у вас обязательно сложится образ, путь, где она проложена, из какого материала, какое сечение проводов, на какую нагрузку они рассчитаны.

Содержание:

• 1 Как провести подготовительные работы для устройства электропроводки?
• 2 Схемы разводки
  • 2.1 Как узнать общую мощность приборов?
  • 2.2 Как правильно провести разметку?
  • 2.3 Заготовка и резка проводов
  • 2.4 Открытая электропроводка
  • 2. 5 Скрытая электропроводка

Как провести подготовительные работы для устройства электропроводки?

Чтобы приступить к монтажу, необходимо начать с подготовительных работ: составить схемы электропроводки, разметить, заготовить  осуществить пробивочные работы.

Во-первых, требуется определиться с местами введения питающего кабеля в дом и местом установки распределительного щитка. Зачастую его установку производят недалеко от ввода в дом, на высоте 1500-1700 мм в теплом помещении.

Потом можно составлять электрическую и монтажную схему электропроводки, на основании которых можно будет выполнить разметку тех мест, где будут установлены розетки,  выключатели, электроприборы, бра, светильники, соединительные коробки и т.п.

По завершении разметки расположения электрооборудования можно выполнять разметку линий, по которым потом пройдет электропроводка к таковому.

Схемы разводки

Итак, в частном доме требуется составление  двух схем: электрической и монтажной.

1. Первая схема предназначена для определения необходимого количества энергопотребителей, электротехнических устройств, и метода их подключения.
2. Вторая схема требуется для определения места монтирования всех устройств, расстояния между ними и необходимого количества провода и дополнительного материала.

Такие схемы можно составить огульно, не придерживаясь  никаких требований, достаточную для понятия самому.

При этом, полезно придерживаться нижеуказанных советов:

1.Для розеток, в которые будут включаться бытовые приборы с большой мощностью, к примеру, стиральная машинка, электрический водонагреватель,  электрическая плита и т.п требуются проработать потенциал подключения заземления и установки для этого электропроводки из  проводов («фаза», «ноль», «земля»).

Как правило, не требуется  монтирование заземления светильников, исключение составляют помещения с повышенной влажностью, например ванная комната.

2. При подключении розеток и осветительных приборов требуется разделение линий электропроводки.
   Помимо этого, светильники и розетки предпочтительно разбить по группам по следующим соображениям:

•   медный провод сечением 2,5 мм2 используют при подключении групп розеток, при этом общая мощность не может превысить 4,6 кВт;
• провод с сечением 1,5 мм2 для осветительных приборов — мощность одной такой группы не может превысить 3, 3 кВт;
• приборы с большой мощностью должны подключаться в отдельную розетку, которая не соединена ни с какой группой;
• не стоит планировать установку и подсоединять розетки «шлейфом», особенно розетки с заземлением.

Все линии электропроводки подсоединения осветительных групп, отдельных и групп розеток нужно привести к распределительному щитку с автоматами. Для  каждой группы или индивидуальной розетки будет правильным предусмотреть отдельный автомат.

Необходимое требование: соответствие мощности автомата сечению проводки, это значит, что автомат должен сработать раньше, чем начнется процесс плавки изоляции или горения провода. Как правило, для групп освещения  эта мощность равна 10 -16 А, для группы либо индивидуальной розетки — 16, 25 и даже 40 А.

Допустимая величина электрического тока для проводника будет зависеть от сечения, материала и условий охлаждения. Допустимая  плотность тока  — это отношение max допустимого тока к сечению провода.  Для медных проводов  разных видов она варьирует  в границах 7-15 А/мм2,  для алюминиевых – 5-10 А/мм2.

Как узнать общую мощность приборов?

Чтобы узнать силу тока, необходимо  разделить общую мощность потребителей, которые подсоединены на этот провод, в ваттах, на 220 (однофазная сеть). Т.е., при максимальной мощности группы 5 кВт, сила тока равна 5000:220=22,7 А.

Определить подходящее сечение провода можно путём деления максимального тока нагрузки на определённом участке  электропроводки на плотность тока для этого вида проводника, а можно выбрать его по специальной таблице. Т.е. при силе тока равной 22,7 А, а плотности проводника 9 А/мм2 подойдёт сечение 2,5 мм2.

Подсчитывая общую мощность энергопотребителей по всему дому нужно учитывать тот факт, что обычно одновременно всё не включается. В этом случае используют поправочный коэффициент спроса. В случае, когда общая мощность менее либо равна 14 кВт он равен 0,8, до 20 кВт – 0,65, до 50 – 0,5.

Рассчет мощности

Как правильно провести разметку?

Работу по разметке для монтажа электропроводки начинают, с разметки основного пути проводов от электро-щитка, а также всех их поворотов, ответвлений и проходов сквозь стены. При разметке соблюдаем следующие правила:

Разметка проводки с отступами

• провода на стене должны монтироваться либо параллельно, либо перпендикулярно полу;
• разметка пути горизонтальных участков должна быть на 0,2 м ниже потолока, что снизит вероятность повреждения электропроводки;
• при поворотах электропроводки, вертикальных или горизонтальных, должен соблюдаться угол 90°;
• при монтаже трассы по междуэтажным или чердачным перекрытиям путь до осветительных устройств размечается кратчайший от соединительной коробки.

Чтобы разметить трассу, можно прибегнуть к помощи специального разметочного шнура, его можно купить , а можно изготовить самому, путём окрашивания обычного шнура краской, углём либо мелом.

Размечая, один конец шнура закрепляется в начальной пункте, а другой натягивается параллельно стене либо потолку, прижимая к конечной точке отрезка. Другой рукой средину шнура отводят и бросают. Ударяясь о стену или потолка, шнур оставляет четкий след.

После того как разметка закончена, не спешите выбрасывать монтажную схему электропроводки, она может пригодиться в случае ремонта.

Соединительная коробка

Установку соединительных коробок размечают в местах разветвлений электропроводки, спуска к розеткам или выключателям.

Если вы планируете монтировать скрытую электропроводку, в этом случае размечают точки для установочных коробок, куда будут помещены выключатели и розетки скрытого исполнения.

Выключатели, как правило, помещают у  входа в комнату со стороны нахождения дверной ручки, можно внутри, а можно и снаружи её.

Выключатели монтируют на высоте 1,5 м либо 0,5-0,8 м от пола- это стандарт. Наиболее популярный вариант номер два. Размечая путь проводов к выключателю, следует помнить, что расстояние до косяка двери не может  быть менее 0,1м.

• В настоящее время высота монтажа розеток не регламентирована. Главным аргументом здесь будут удобство.
• Когда вы планируете установить в комнате письменный стол, то монтаж розетки необходимо осуществлять так, чтобы она находилась выше крышки стола.
• На кухне розетки размещают выше столешницы кухни на высоте 0,9 м. Зачастую имеет смысл установить двойные или тройные розетки.

Расчёт розеток в жилой комнате проводиться,  как правило, следующим образом, на каждые 400 см периметра, как минимум одна розетка, рассчитанная на ток 10(16)А.

На кухне, как правило, требуется установка примерно четырех розеток, которые рассчитаны на ток 10(16)А.

В стене между смежными комнатами возможна планировка установки внутренних (скрытых) выключателей либо розеток, которые будут находится на одной оси по разным сторонам стены.

Осуществляя разметку установки розеток стоит учитывать правила техники безопасности, которые гласят следующее:  расстояние до заземленных металлических приборов может быть не менее 0,5 м. Запрещено устанавливать розетки в кладовках. При возникновении такой необходимости, и выключатель и розетку можно установить на стене перед кладовой.

Для стиральной машины, электроплиты, кондиционера, электро-водонагревателя, душевой кабины и электро-котла необходимо предусмотреть индивидуальные розетки, с отдельной проводкой от распределительного щитка.

Проводя разметку установки розеток и выключателей в ванной комнате, санузле, душевой либо сауне, не забывайте, что эти помещения имеют повышенную влажность.

Они имеют 4 зоны по электробезопасности:

К 0-ой зоне относят зону размещения кранов или смесителей;

К 1-ой зоне относят зону, где установлены сами ванна, душ, умывальник, раковина, сауна;

Вторая зона определяет пространство в радиусе 60 см вокруг самих ванной, душа, умывальника, раковины, даже если они имеют стационарные перегородки; третьей зоной называют пространство в радиусе 240 см вокруг второй зоны.

Устанавливать выключатели и розетки можно только в третьей зоне, они должны быть  защищены УЗО на ток до 30 мА.

Разметка светильников

Светильник на потолке, как правило, монтируется по центру комнаты.

Чтобы определить местоположения светильника на полу комнаты размечаем две диагонали, место их пересечения и есть центр. При помощи отвеса переносим центральную  точку на потолок и затем размечаем к ней путь монтирования  электропроводки от соединительной коробки.

Если вы решили  установить на потолке данной комнаты несколько светильников , то первым делом  определяют осевую линию на центре в длину комнаты, а затем на этой линии отмечают пункты размещения светильников, которые затем переносятся на потолок.

Заготовка и резка проводов

До начала монтажа электропроводки, стоит провести нарезку провода на куски, длина их будет равна пространству между соединительной и установочной коробками, светильниками и другими устройствами. Провод нарезать на куски нужно с небольшим запасом 0,1-0,15 м, который необходим для того, чтобы соединить их между собой и подключить к электроприборам.

В том случае, при котором расстояние между пунктами монтажа больше, чем имеющиеся куски провода, то возникает необходимость установки промежуточной соединительной коробки, что не очень хорошо. Наилучший вариант — целые куски провода.

Как правильно осуществить монтирование открытой и скрытой электропроводки в частном доме?

При завершении подготовительных работ приступают  к монтажу электропроводки, пользуясь ранее составленной монтажной схемой.

Для монтажа в частном доме желательно применяя медную проводку с сечением 1,5 – 2,5 мм2. Провод большего сечения используется при подключении больших потребителей электроэнергии, тем самым уменьшив сопротивление электропроводки и увеличив надежность таковой.

Способ монтажа электропроводки может быть открытым либо скрытым. Это определяет материал, из которого сооружены стены, и некоторые другие факторы.

Открытая электропроводка

Монтаж электропроводки открытым способом выполняется, как правило, в деревянных домах либо когда в помещении выполнены отделочные работы. В этом случае электропроводка проводка монтируется по асбестовой подкладке, в также в гофрорукаве или кабель-каналах (электрокоробах) либо в пластиковых плинтусах.

Открытая проводка

В настоящее время при открытом способе монтажа используется гофрорукав или электрокороб.

Так как вид гофрорукава на эстетический не претендует, его используют при монтаже проводки подсобных и хозяйственных помещений, а для жилых комнат используют  электрокороба (кабель-каналы) либо полости пластиковых плинтусов.

Закрепить гофрорукав к стене или потолку можно при помощи пластиковых держателей, которые крепятся при помощи  шурупов, саморезов или дюбелей — это зависит от материала потолка или стены.

Чтобы прикрепить кабель-канал, необходимо сразу закрепить  нижнюю часть, затем уложить в неё  электропроводку и закрыть верхней частью короба, путем прижатия к нижней до щелчка замка. При возникновении необходимости проверить провода верхняя часть короба легко отщёлкивается.

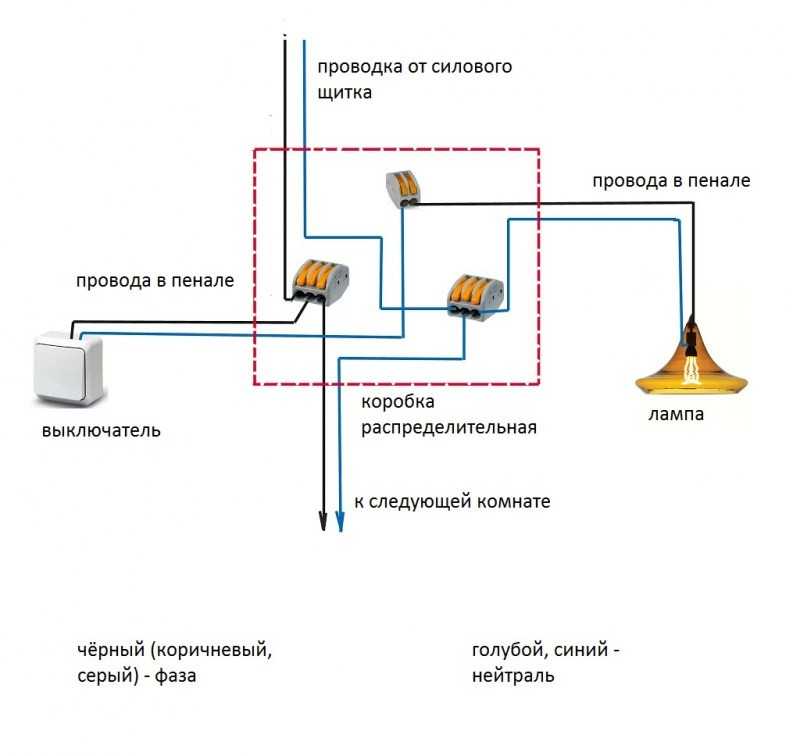

В местах разветвления электропроводки, устанавливают специальные соединительные коробки.

Открытый способ

Монтаж розеток и выключателей, при открытом способе, производится на «подрозетниках» из изоляционного материала, коим может служить сухое дерево, оргстекло, текстолит или пластик.

Подрозетник вырезается в форме круга, диаметром 6-7 см и толщиной примерно 10 см. Сначала к стене прикрепляют подрозетник при помощи шурупов с потайной шляпкой либо клея, а потом на него крепят розетку или выключатель, не имеющие наружного пластмассового корпуса.

После этого к розетке подсоединяют «фазу» и «ноль», а в защищенных розетках и «заземление».

Определить «фазу» можно обозначив проводки биркой либо запомнить цвета изоляции проводов. Когда электропроводка смонтирована и подключена, определить «фазу» поможет индикатор.

Скрытая электропроводка

Выполнение монтажа скрытой электропроводки производится в монолитных домах, домах из кирпича,а также искусственных и природных камней и т.д.

Скрытая проводка в каркасном доме

В домах из камня или кирпича монтаж скрытой электропроводки производят в специальных каналах, так называемые штробы, их прорезают по пути будущей проводки, по окончанию монтажа заделывают штукатуркой.

Следует учитывать, что в местах будущего расположения установочных либо разветвительных коробок для розеток, выключателей или регуляторов делают проемы  глубиной примерно 6-7 см (это зависит от  размера коробок). Установить и зафиксировать коробки в таких выемках можно с помощью  раствора цемента или гипса.

Для монтажа скрытой электропроводки все соединения проводов  необходимо выполнять только в соединительных коробках, все выключатели и розетки монтируют в установочных коробках, которые предварительно уже  установлены и закреплёны в  местах разметки.

При завершении монтажа и отделки требуется обеспечение свободного доступа к разветвительным коробкам, чтобы контролировать соединения в будущем, при эксплуатации электропроводки.

При покупке тех или иных коробок, стоит отдать пререимущество качественным приборам, которые имеют сертификат качества.

Ввод проводки

Ввод электропроводки в коробки осуществляют с помощью втулок из изолирующего материала либо отрезков поливинилхлоридных трубок. Это чрезвычайно необходимо для металлических установочных и соединительных коробок, по той причине, что кромка в таких коробках часто острая, что может стать причиной повреждения изоляции электропроводки при монтаже.

В соединительных коробках соединять провода нужно сваркой (пайкой), опрессовкой в гильзах либо зажимами.

Выключатели и розетки монтируют после окончания монтажа установочных коробок либо подрозетников (при открытой электропроводке) и подведения к ним собственно электропроводки. В зависимости от того, какой способ монтажа был выбран, выключатели и розетки могут быть открытого и скрытого исполнения.

Монтаж розеток и выключателей скрытого исполнения осуществляют в установочные коробки. Первым делом из розетки либо выключателя снимают верхнюю пластиковую крышку. К клеммам их внутренней части подсоединяют электропроводку, точно также как и при открытом. Затем внутреннюю часть розетки или выключателя прикрепляют в коробке при помощи распорных фиксаторов, т.е закрутить до упора фиксирующие винты.

Проводка в квартире своими руками

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка. Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.

Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

• прокладка медных проводов;
• переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S ;
• подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века. Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C , то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S , которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.

Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

• составление схемы подключения электричества в своем доме;
• создание плана разводки, а также его регистрация в уполномоченных органах;
• сооружение времянки для проведения ремонтных работ;
• прокладка электрических проводов;
• подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» — видео для ознакомления, на котором наглядно показан весь процесс.

Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом . В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.

Как безопасно провести электропроводку в свой дом

Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

• предварительно необходимо отключить электричество;
• запрещено прокладывать кабель, если он находится под напряжением;
• перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
• пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
• перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

Как сделать электропроводку в квартире

Провести новую проводку своими руками не настолько сложный процесс как может показаться на первый взгляд. Всё зависит от степени подготовленности хозяина квартиры  в области электрофизики и умения пользоваться инструментами. Немаловажным фактором является способность  правильно спланировать электропроводку в квартире, чтобы она соответствовала нормам и была удобна для использования.

Краткое содержимое статьи:

В каких случаях нужно менять электропроводку в квартире

Часто электропроводка в квартире не соответствует  установленным нормам. Например, это  квартиры старого жилого фонда, где или где проводка проводилась по старому ГОСТу.  В то время в принципе не было  бытовых электроприборов, которые сейчас повсеместно используются. В основном использовались провода из алюминия, которые имеют целый ряд недостатков и не пригодны в современных условиях.

В таких домах, квартиры не имеют достаточного количества точек для подключения электричества, поэтому жильцы часто используют тройники удлинители, из которых составляют целые каскады электропроводок.

Всё это увеличивает нагрузку на используемую точку, и усугубляет возможность короткого замыкания и пожароопасность. Тянущиеся по комнатам провода не увеличивают комфортность проживания в квартире.

Все эти факторы приводят к необходимости замены проводов.

С чего начать

Службы  поставки электроэнергии  отвечают за подводку электричества до распределительного щитка в подъездах жилых домов, остальная электропроводка ложится на плечи квартиросъёмщика. Возникает вопрос с чего начать, в частности, как поменять старую проводку своими руками.

Прежде всего, нужно составить правильный/грамотный план электропроводки вашей квартиры. Определиться с количеством точек для подключения, количество выключателей розеток. Далее составить принципиальную электрическую схему проводки в квартире.

Рассчитать нагрузку на электропроводку с учётом всех ваших электроприборов.  На каждом электроприборе указывается его потребляемая мощность в Ватт, которая рассчитывается по  упрощенной формуле: Ватт = Ампер * Вольт.

Исходя из полученной схемы, рассчитать количество необходимых материалов, количество розеток выключателей длину проводов и т.п.

При этом надо знать — все кабели прокладываются строго вертикально и горизонтально. Розетки располагаются на расстоянии 20 см. от пола, при желании их положение можно изменять, например, на кухне — над рабочим столом. Горизонтальная прокладка проводов должна находиться на расстоянии 20 см. от потолка.

Выбор кабеля для прокладки, розеток и выключателей

Выбор подходящего кабеля для прокладки является очень важным моментом, так как в зависимости от нагрузки подбирается его определенное сечение.

При составлении схемы лучше всего ее разбить по зонам: кухня, ванная комната, рабочий кабинет, и  т.д. Исходя из этих зон, делается соответствующая разводка. Скорее всего, кухня будет самое энергоемкой зоной, из-за неё загруженности различными кухонными приборами, комбайнами, электроволновкой, электроплита и т. п.

Правильнее всего выбирать медный провод. Ни в коем случае не следует соединять между собой медный алюминиевый провод из-за их химических свойств.

Кабель, идущий к коробке – распределителю в подъезде, д.б. сечением не менее 6 мм.

2 основных вида кабеля

Это ВВГ и NYM.  Это трехжильные кабели. Лучше всего использовать ВВГ кабель, он не требует обжима, В то время как NYM —  мягкий и требует обязательного обжима, используя специальную гильзу. Кроме того ВВГ кабель имеет плоскую форму, что гораздо  удобнее при его прокладке.

Надо знать, что трехжильные кабели имеют провода разных цветов, где синий всегда 0, жёлтый или коричневый всегда земля, фаза — провод любого другого цвета.

Разметка

Прежде чем  начать штробить стены для укладки кабеля, нужно произвести разметку,  т.е. нарисовать на стенах места, где будут стоять розетки, выключатели и пути прокладки провода. Прокладка проводов к розеткам и выключателям производится  обязательно сверху вниз — от потолка к полу.

Иногда из-за особенности строения дома, электроточки приходится смещать, например, если она (или штроба к ней) приходится на бетонную стену, заложенный кусок арматуры, возможные коммуникации и т.п., поэтому так важна разметка.

Закладка кабеля, выключателей и розеток

Для закладки кабеля делаются штробы, для установки подрозетников  также выдалбливаются ниши для их установки.  Раньше штробы делались вручную, используя молоток и зубило или долото.

В настоящее время, для этих целей существуют специальные штроборезы (с пылесосом), для некоторых стен, изготовленных из мягких материалов, хорошо использовать болгарку со специальным диском. Глубина выемки под подрозетник делается с учетом всех его размеров.

Подрозетник устанавливается с таким расчётом, чтобы его края приходились вровень с гладкой поверхностью стены. Крепится подрозетник в стене, используя гипсовые растворы, перед этим нужно удалить всю пыль и хорошо смочить место установки, перед его установкой в него проводится кабель (с запасом) через специальные в нем отверстия.

Таким же образом устанавливаются распаечные коробки. Распаечные/распределительные коробки нужны в случае разветвлённой проводки, чтобы не прерывать цепь, идущую через выключатель освещения к розетке (через распределительную коробку проводится самостоятельный провод — к розетке и самостоятельный провод — через выключатель к освещению).

Кабель закладывается в штробы и фиксируется через определенные промежутки. В качестве такого фиксатора м.б. гипсовый раствор, т.к. он быстро «схватывается»,  затем этим же раствором, при помощи шпателя, замазывается вся штроба.

В некоторых случаях возможна проводка по потолку в квартире, но это бывает редко. Дело в том, что в обычных квартирах потолок выложен из цокольных плит и поэтому, прокладка затруднительна и не эстетична. Чаще всего, такая проводка используется в промышленных помещениях, без перегородок, имеющих большую площадь, с подвесными потолками или в магазинах – супермаркетах.

Установка розеток и выключателей

Выключатели и розетки устанавливаются в подрозетнике. Перед установкой лишний провод следует удалить, но так чтобы остался некоторый запас, который бы свободно поместился вместе с выключателем, розеткой в подрозетник.

Концы проводов кабеля оголяются на 5-7 мм, затем они крепятся в соответствующие места выключателя, розетки для контакта. После этого, изделие устанавливается в подрозетник и, при помощи отвертки, удерживая его рукой, плотно прижав к стене, по часовой стрелке вкручиваются фиксирующие винты, так что устройство фиксируется на боковых распорках.

Надо сказать, не покупайте дешевых розеток, выключателей, качественные стоят дороже, но это – надежность, эстетичность, долговечность и они не будут вываливаться из стены, как это бывает часто.

Проверка

Обязательно проверяйте проводку, прозванивайте ее на каждом этапе, делать это нужно постоянно, чтобы быть уверенным в том, что все соединения выполнены безукоризненно. Это гарантированный контроль того что ваша схема была продумано правильно, что не придется ничего переделывать по окончании работ.

После окончательной установки проводки, ее проверка бывает весьма затруднительна. Проверка производится простым тестером.

Фото электропроводки в квартире



Вам понравилась статья? Поделитесь 😉



Схема электропроводки в частном доме своими руками

Современную квартиру, дом, офис или коммерческое заведение невозможно представить без электричества. Оно плотно вошло в нашу жизнь и продолжает захватывать все новые и новые сферы жизнедеятельности. От того, насколько качественная проводка в помещении и насколько бесперебойно она работает, зависит функционирование объекта – без электричества отключается освещение, электрокотлы, кондиционеры, компьютеры и пр. Поэтому если вы задумываетесь о создании полноценной схемы электропроводки в частном доме, то прочитайте нашу статью – в ней мы расскажем о тонкостях и нюансах этого дела.

Содержание:

• 1 Введение
• 2 Делаем разводку
• 3 Разделение по группам потребителей
• 4 Подготовительные работы
• 5 Как правильно осуществлять разметку
• 6 Монтаж
• 7 Некоторые нюансы

Введение

Подключение участка, дома к электроснабжению выполняют силовым кабелем от столба к дому по воздуху или  подземным способом в траншее.

Для подземной прокладки используют силовой кабель, например, асбл 3х240 в Краснодаре. Главная конструкционная особенность — наличие защитной брони. Гибкие свойства и высокая плотность электрокабеля делают его пожаробезопасным. Повышенная надежность изделия обусловлена наличием двух стальных лент.

Перед тем как планировать расположение кабелей, нужно составить план расположения техники и освещения во всех комнатах, в технических помещениях, в хозяйственных постройках и на улице. Отталкиваться нужно именно от него. Если, к примеру, в зале достаточно двух-трех розеток для подключения телевизора и торшера, то на кухню нужно вести несколько линий для подключения мощной стиралки и посудомойки, микроволновки и электрочайника, электрокотла и варочной поверхности.

Классическая схема для подключения дома

Расчет следует делать с учетом всех потребителей, которые будут подключены+запас+подумайте, что еще вы подключите к сети в будущем. К примеру, если вы планируете бить скважину, то вам надо будет запитать мощный двигатель, если в гараже планируется поставить станок – то думайте, какой кабель выдержит нужную силу тока. На первом этапе надо составить детальный план всего электрооборудования, которое есть и будет в доме. Учитывайте кондиционеры, системы видеонаблюдения, ландшафтного освещения и пр.

Затем на основе схемы расстановки потребителей составляется принципиальная схема монтажа электропроводки в частном доме своими руками. По данной схеме будет производиться сборка, чтобы вы нигде не запутались и не ошиблись. По ней можно будет быстро рассчитать количество нужного кабеля, его сечение, количество розеток и выключателей, определить местоположение щитка и счетчика, стабилизаторов и других элементов цепи. Согласно схеме закупается все оборудование и проводится монтаж – она считается основополагающей.

Делаем разводку

Проводка может быть двух типов – наружная или скрытая. Сегодня практически повсеместно используют скрытую проводку, которую укладывают в вырезанные по стенам и потолку штробы. Наружная проводка применяется там, где каналы проложить не удается – в деревянных домах, конструкциях из оцилиндрованного бревна, бруса, по полу и пр.

Рисуя схемы электропроводки в частном доме своими руками, обязательно учитывайте, что СНиП требует делать покомнатную разводку. Более того, нужно рассоединять линии розеток и освещения. Такое решение более затратно, чем “круговые” схемы, но оно безопасно и позволяет включать в сеть мощные потребители без риска выхода остальных приборов из строя. К тому же покомнатная разводка позволяет проводить ремонт в одном помещении, отключив его, тогда как в остальных будет электричество.

Разделение сетей по классам позволяет использовать кабеля и автоматы нужной мощности. К примеру, для освещения используется провод на 1.5 квадрата и автомат на 16А. Этого вполне достаточно для подключения нескольких источников освещения и даже мощной центральной люстры. Для розеток используют кабель на 2.5 квадрата и автомат на 25 ампер. Суммарная мощность на одну линию не должна превышать 4,5 кВт (например, микроволновка, вытяжка и электрочайник, включенные в одну розетку или линию “едят” 800+300+1300 Вт или 2,4 кВт). Если вы планируете подключать мощные потребители (к примеру, бойлер на 3-4 кВт, стиралку, электрокотел, духовой шкаф), то тяните к ним отдельные линии.

Нормативы прокладки кабелей

Линия подходит к электрическому щитку, на каждую устанавливается отдельный автомат согласно мощности. На входе ставится общий автомат (можно использовать на 32 или 40А).

Разделение по группам потребителей

Чтобы качественно провести электричество в доме, нужно все правильно спланировать. Сделайте разделение всех линий и источников на группы:

1. Сеть, используемая для освещения.
2. Сеть, используемая для питания розеток.
3. Силовая сеть (для мощных потребителей).
4. Сеть, используемая для уличного освещения.
5. Сеть для хозпостроек (гаража, сарая, бани и пр.).

Эти сети рисуются на отдельных листах бумаги с указаниями размеров помещений и ширины перегородок. Затем делается подсчет необходимого количества кабеля (с учетом его сечения), розеток и других устройств.

Если вы делаете скрытую проводку, то она закладывается в штробы, после чего штукатурится и вся стена выравнивается в одно целое. Если вы делаете наружную проводку, то ее укладывают уже после облицовки стен, пряча кабеля в специальные металлические или пластиковые каналы.

Обдумывая, как сделать разводку электропроводки в доме, прикиньте, нужен ли вам будет стабилизатор напряжения. Современные сети крайне нестабильны, напряжение в них может прыгать от 180 до 240 градусов, тогда как для многих приборов возможные отклонения составляют 5-10%.

Внимание: стабилизатор выровняет напряжение и защитит ваши приборы от перегорания, но для этого нужно правильно рассчитать его мощность с таким расчетом, чтобы его хватало на все одновременно работающие устройства.

Нарисуйте схему прокладки кабелей и размещения устройств

Подготовительные работы

Итак, вы решили создать проводку своими силами. Для этого вам понадобится набор инструментов:

1. Мультиметр.
2. Тестерная отвертка.
3. Коннекторы для проводов.
4. Плоскогубцы.
5. Нож для снятия изоляции.
6. Перфоратор и шлифмашинка с алмазным диском для изготовления штроб.

После подготовки набора инструментов пришло время приступать к разметке будущей проводки. Сверху провода пускаются на высоте 20 см от потолка, все ответвления на розетки или выключатели делаются строго вертикально. Не нужно пытаться экономить кабель, натягивая его поперек или наискосок комнаты – это приведет к печальным последствиям, когда вы решите повесить шкафчик или картину через 5 лет после ремонта.

Во влажных помещениях нельзя размещать выключатели и розетки. Высота их размещения регулируется по СНиПу или в зависимости от пожеланий заказчика. Как провести проводку в доме, если необходимо создать освещение во влажной комнате (например, сауне)? В сеть включается трансформатор и подается напряжение не более 36 вольт, поскольку оно безопасно для человека.

Как правильно осуществлять разметку

Разберем, как правильно строить электропроводку в доме своими руками (пошаговая схема). Начинайте делать разметку от щитка. Сначала проведите линии, по которым будут проходить основные магистрали. Подумайте, какой ширины и глубины резать штробу. Затем подумайте, где расположатся электромонтажные коробки (их нужно делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для светильников. Когда все подготовительные работы завершены и линии пролегания нарисованы, то приступайте к штроблению. При помощи болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся вторые. Затем при помощи перфоратора или зубила выдалбливается канавка, в которую закладываюся кабеля. Их крепят внутри штроб при помощи стяжек, а затем заделывают цементом или асбестом.

Внимание: проводить заделку рекомендуется после тестирования системы. Если какой-то кабель повредился в процессе монтажа, то не придется вырезать штробы заново.

Грамотное подсоединение щитка

Монтаж

После разметки и вырезки штроб в них укладываются кабеля. Все соединения осуществляются в монтажных коробках при помощи специальных штекеров. Можно, конечно, пропаивать провода, но это совершенно излишне и занимает много времени. Штекерное подключение быстрое и надежное, главное, выбрать оригинальные материалы.

При подключении выключателей нужно размыкать фазу, а не ноль. Фаза приходит на нижнюю часть патрона, а не на боковую, чтобы вы случайно не зацепили ее при замене лампочки. Это основные правила того, как сделать проводку в доме своими руками – запомните их и выполняйте в обязательном порядке.

После того как провода разложены, нужно подключить их к электрощитку, установив в него автоматы, УЗО, счетчик. Его может переносить или пломбировать только сотрудник энергоснабжающей компании, поэтому не торопитесь снимать его сами – вас оштрафуют на крупную сумму. Все кабеля, заходящие в счетчик, желательно промаркировать, на автоматы наклеить стикеры с обозначением, за что они отвечают, или подписать их маркером. Также желательно наклеить на дверцу щитка схему подключения, иначе через 5-10 лет вы просто не вспомните, что и как было собрано.

Некоторые нюансы

Расскажем вам некоторые тонкости того, как провести свет в доме своими руками. Существуют два вида кабеля – медный и алюминиевый. Мы настоятельно рекомендуем вам использовать только медный кабель – он выдерживает большие нагрузки, не портится со временем и легко укладывается даже на изгибах. Запитывать розетки лучше всего кабелем 3*2,5 ВВГнг (негорючим). Третий кабель идет на заземление (многие современные устройства не работают без него). Одинарные розетки лучше не ставить – вам их просто не хватит. На одну комнату нужно минимум 4 розетки (даже в спальне вы включите телефон на зарядку, планшет, утюг и торшер). Для залов рекомендуется создавать группы по 4-6 розеток (к примеру, для подключения компьютера надо минимум 4, а если у вас есть принтер/сканер, то все 6). На кухне возле рабочей поверхности также обычно ставят 4 розетки (вытяжка, электрочайник, блендер, хлебопечка), еще минимум 2 разводят на остальные устройства (холодильник, электрокотел, бойлер и пр).

Для освещения целесообразно использовать обычный кабель ВВГнг 3*1,5 мм2 – его вполне достаточно для питания нескольких источников света. Но если вы планируете создать проходные выключатели, то вам нужно будет доработать схему.

В целом, электрика в частном доме сложная только на первый взгляд. Если вы изучите соответствующую литературу и будете соблюдать все советы, то вы быстро и качественно сможете собрать ее сами. Главное – не экономить, использовать только качественные комплектующие и быть благоразумным, не подключая на кабели для освещения бойлер или теплый пол.

контур заземления, инструкция по работе

Ответственным мероприятием при организации домашней электропроводки считают процесс заземления электроприборов. Опираясь на общие рекомендации, легко подобрать защитный автомат и, не испытывая затруднений, удобно расставить розетки. Где в квартире найти шину заземления электропроводки – основной вопрос. В частном доме выкапывают по периметру внешней стены яму, забивают стальной прут, сваривают с рамой. А вдоль цоколя многоэтажки проложена дорожка-отмостка. Использовать при обустройстве электропроводки шину заземления громоотвода категорически не рекомендуется. При ударе молнии ёмкостные сопротивления оборудования зарядятся полностью, это опасно. Потому многих серьезно заботит вопрос, как правильно сделать электропроводку в квартире.

Контур заземления электропроводки в квартире

Дом, построенный после 1997 г, осложнений не вызывает. Каждая фаза электропроводки проложена трёхжильным кабелем, т.е., контур заземления присутствует. Достаточно посмотреть на кабели: земля расположена на зелёном (жёлто-зелёном). Это означает, что к подъездному щитку подходит толстый пятижильный кабель либо пять отдельных жил. Ответвление ведётся через муфту или распредщиток. Маркировка контура заземления читается, как PE, нейтраль – N.

Монтаж электропроводки

Старая система проводки TN-C использует четыре провода, и заземление электропроводки в квартире принципиально отсутствует. Роль нейтрали играет центральная точка трансформатора на подстанции. Заземленную точку и дом связывают несколько километров медного кабеля. Сопротивление иногда составляет значимые величины. Простой двужильный кабель ПВС сечением 6 квадратных миллиметров обладает сопротивлением около 3 Ом на километровую бухту. Он оптимален для домашней электропроводки.

Поскольку для обустройства электропроводки в квартире придется тянуть кабель по подвалу или по воздуху, обращают внимание на эксплуатационные характеристики:

1. Климатическое исполнение. Буквой У маркируются умеренные среднегодовые условия. ХЛ – расшифровывается как холодный климат. Остальные буковки для России годятся при организации электропроводки в квартире.
2. Цифра – категория размещения, должна быть не ниже 2, такой кабель предназначен для помещений с условиями, близкими к уличным – различных подвалах.

Нужно понимать, что ток по контуру заземления протекает весьма умеренный. Например, с входного фильтра стиральной машины попадёт напряжение 60 Вольт. Мизерный поток электронов обусловлен паразитными колебаниями амплитуды сигнала питания. Ощутимый ток появится в контуре заземления только при нештатной ситуации на территории квартиры – пробой изоляции, касание с токоведущими частями электроприбора.

Коробка трансформаторная

Серьезная задача – выполнить разводку электропроводки в квартире, если в доме контур заземления отсутствует. Признаки этого:

• Клемма на щитке, которой он подключен к одному из входящих кабелей. Простейшая конструкция – стальная пластина с торчащим винтом, куда накручена гайка, прижимающая ворох жил. Провода связаны со стальным корпусом подъездного щитка.
• Неподалёку расположен распределитель на три фазы. Простейший вариант – колодка, надежно изолированная от корпуса щитка, с тремя винтами. Каждая гайка прижимает одну фазу.
• Силовых проводов с нижнего этажа входит четыре штуки – три фазы напряжения 380 В и нейтраль (центральная точка трансформатора). Жилы идут как отдельными мощными кабелями, так и совместно. Визуально схожи.

Задача заземления решаема. Ознакомимся с рядом способов:

Опытные люди рекомендуют написать письмо на имя директора управляющей компании и обрисовать ситуацию. Указать, что заземление должно присутствовать в цепях согласно требованиям ПЭУ (ПЭУ 7, раздел 7.1), любое юридическое лицо нормативные документы должно исполнять согласно приказу Минэнерго от 8 июля 2002 г. (для строящихся и реконструируемых объектов). Электрическая цепь до щитка является обслуживаемым имуществом. Затем просить провести рассмотрение возможности реконструкции имеющейся электропроводки в части дополнения её заземляющим проводом по системе TN-S или TN-C-S. Провести проводку в квартире от счётчика доступно любому мужчине.

Как вести электропроводку в квартире

Подготовка инструмента

Профессионалы при выполнении электропроводки в квартире рекомендуют ставить в прихожей (или поблизости) распределительные щиты – миниатюрный щиток, схожий с подъездным, для электропроводки на одну квартиру. Не путайте с распаячными коробками (где стыкуются несколько проводов). В щитке стоят кронштейны, куда набирают УЗО и дифференциальные автоматы защиты для электропроводки в квартире. Там учитываются расположение розеток, потребление кухонных и прочих бытовых приборов, предельные и рабочие токи. Главное – помнить, что оборудование, контактирующее с водой, подключают через дифференциальные автоматы защиты.

Монтаж распределительного щита ведётся либо под штукатурку, либо на дюбель-гвозди на стену. В нем предусматривают достаточно места для всех ветвей:

1. Каждая комната разбивается на три ветви: освещение, розетки, климатическая техника. Например, залили соседи, отключают ненужное. Прочие части квартиры продолжат функционировать в типовом режиме.
2. Застекленный балкон, снабжающийся электрическим током, становится отдельной веткой.
3. Особые требования предъявляют кухне. Варочные поверхности и духовки – мощные потребители, они получают отдельную ветку.

Далее считается суммарное потребление. Оно не должно превышать возможности защитного автомата подъездного щитка. Для новостроек – от 13 до 15 кВт. В старых домах установлены защитные автоматы разных номиналов, в т.ч. на лестничной площадке. Т.е., здесь полный хаос.Однозначно, что суммарное потребление жилой площади не должно превосходить возможностей сети.

Добавим немаловажный фактор: цифра 50Ав маркировке автомата защиты означает, что мощность 11 кВт он выдержит сколь угодно долго. Но применяют два предела с коэффициентами 1,15 и 1,45, соответственно. Получается мощность 12,65 кВт и 15,95 кВт. В этом случае отключение происходит с приличной задержкой – 1 и 2 часа, соответственно. Т.е., при включении проточного водонагревателя или иного мощного потребителя на 5 минут угроза, что остальные приборы выйдут из строя, отсутствует.

Для правильной прокладки электропроводки в квартире учитывают мощность, протекающую по каждой ветви. Для освещения диаметр медных жил принимается 1,5 мм, для розеток от 2,5 и выше. Духовки, электрические варочные поверхности, проточные водонагреватели от 4 кВт для безопасности требуют сечение кабеля от 6 кв. мм. Толщина проводов связана со стоимостью, поэтому важно заранее составить схему потребления квартиры. Целесообразно использовать справочники, где приводятся максимальные токи для разного количества жил и фаз.

Составление плана – не страшная процедура. Профи рекомендуют отдельно вычертить приборы освещения и розетки для прокладки электропроводки в квартире. Набросать расположение комнат на бумаге может каждый. Стоит обговорить с членами семьи, где какие электроприборы будут использоваться для правильного распределения узлов выхода розеток. Электрики рекомендуют располагать их рядом с окнами и дверями, где не размещена мебель.

Прокладка электропроводки по месту вызывает сложности. Умелые мастера используют каналы в стене, виртуозно орудуя протяжкой. На практике способ оказывается сложным. Фразы «проведу электрику при помощи кабель канала» или «сами пробурите стены болгаркой в нужных местах» вводят в ступор. На практике это означает уродливые пластиковые коробы по стене в первом случае или фактически капитальный ремонт во втором.

На деле существуют дополнительные возможности.В старых домах часто монтировали резерв, медный провод дублировали алюминиевым. Использование последнего увеличивает сопротивление шины в два раза. Правильно провести электропроводку в квартире может не каждый мастер, но запросит гору денег. Это объясняет, почему встречается много желающих домашнюю электрику сделать своими руками. Желающим развести электропроводку в квартире без дилетантов напомним, протяжки изготовлены из следующих материалов:

1. Стекловолоконные хорошо показывают себя в работе. Ввиду отсутствия жёсткого стержня иногда ломаются. Негативных отзывов нет.
2. Стальные представляют собой жёсткий трос, запакованный в нейлон, неплохой материал для прокладки электропроводки в квартире.
3. Нейлоновые стоят дешевле, они мягкие. Есть мнение, что, выполняя разводку электропроводки в квартире собственноручно, лучше использовать этот материал, нежели долбить стену штроборезом.

Как подключить дом: пошаговое руководство

1. Введение

Просто нажав переключатель, вы можете легко выключить и включить любой бытовой прибор. Вы когда-нибудь пытались выяснить причину этого? Хорошо, нет проблем, это магия домашней проводки , с помощью которой мы можем легко управлять нашими бытовыми приборами, такими как вентилятор, телевизор, кулер, кондиционер и многими другими. Если у вас есть небольшие познания в этой области, то, прочитав эту статью, вы сможете самостоятельно провести электропроводку в своем доме, для этого вам не нужен электрик.

Если вы собираетесь подключить свой дом, то эта статья вам очень поможет, но для этого вы прочитали ее полностью. Благодаря этой статье вы получите все знания о проводке, например,

• Как подключить дом?
• Какие меры предосторожности необходимы при проводке дома
• Зачем нам нужна схема подключения

Так что читайте внимательно и полностью.

2. Что такое электрическая схема дома?

Проще говоря, схема электропроводки дома — это схема электропроводки дома, которую мы обычно делаем в наших домах, офисах, зданиях, и она показывает все физические соединения между электрической системой и цепью. Схема электропроводки дома также помогает легко подключать провода к разным розеткам и выключателям.

Основная работа домашней электропроводки заключается в обеспечении всей необходимой энергией электроприборов и электрооборудования, которые мы обычно используем в нашем доме. Поэтому требуется правильное планирование, где мы должны установить розетки, выключатели и точки для электрических лампочек и других электроприборов.

Схема электропроводки дома является основной и очень важной частью электропроводки дома. Поскольку нам нужна принципиальная схема в электронике, прежде чем делать схему, так же, как электрическая схема требуется в домашней проводке, чтобы предотвратить ошибки. Мы также используем схему подключения, когда наша проводка повреждена, а затем, чтобы понять это, мы используем схему подключения.

Надеюсь, вы получите всю информацию о схеме подключения, но сейчас у вас возникает один вопрос: как мы можем нарисовать схема электропроводки дома ? Не волнуйтесь, на следующем шаге вы его получите.

Принципиальная схема электропроводки дома:

Источник:EdrawMax Online

3. Как подключить дом?

Проводка в доме имеет большое удовольствие, но вместе с весельем у него еще и головная боль. Головная боль возникает из-за того, что я вижу много проводов и думаю о том, как их соединить.

Не волнуйтесь, здесь вы получите все решения вашей проблемы и для этого; вы должны прочитать его внимательно.

Во время электропроводки в вашем доме соблюдаются следующие процедуры:

Надлежащее планирование: — Правильное планирование необходимо для электропроводки дома. Вам предстоит определиться с местом, куда вы собираетесь, расставить розетки и выключатели. Вы также должны определить место, где вы должны установить патроны для ламп и розетки потолочного вентилятора. Подсчитайте и посчитайте количество вещей, которые вам здесь понадобятся, и не забудьте их записать.

Код провода: — цвета провода красный и черный в источнике постоянного тока, который показывает положительный и отрицательный. Но в сети переменного тока провода бывают разных цветов: красного, зеленого, синего, черного, желтого и т. д. Мы используем провода разных цветов, чтобы упростить подключение. Из-за этих разных цветов электрик запоминает, какой провод подходит для каких целей, например, зеленый для розеток и черный для выключателей.

Заземление: — Заземление также известно как заземление. В заземлении или в заземлении мы соединяем определенную часть электроэнергетической системы через провод с низким сопротивлением с землей, который мгновенно разряжает или передает электрическую энергию на землю. Надлежащее заземление предотвратит любой легкий шок, который мы можем получить от любой неисправной бытовой техники. Он будет разряжать электрическую энергию через металлический проводник, соединенный с землей. Таким образом, заземление имеет важное значение в домашней электропроводке.

Принципиальная схема: — Монтажная схема представляет собой графическое изображение электрической цепи. Принципиальная схема является важным фактором, необходимым для электропроводки дома. Благодаря этому вы можете спланировать свои соединения и легко подключить их. Принципиальная схема также помогает, когда проводка выходит из строя.

4. Как создать электрическую схему дома?

Теперь возникает вопрос, как мы можем нарисовать электрическую схему дома. Не волнуйтесь, вы можете легко нарисовать эти диаграммы в EdrawMax Online, просто вам нужно выполнить следующие шаги:

Шаг 1.

Открыть EdrawMax Online

Первый шаг, который вам нужно сделать, это зарегистрироваться на EdrawMax. Вот экран, который вы увидите на странице регистрации. После ввода ваших данных нажмите «Создать учетную запись», чтобы начать.

Шаг 2.

Создать шаблон

Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электричество и телекоммуникации > откроется страница чертежа.

Шаг 3.

Настройте символы по своему усмотрению

Перетащите символы из библиотеки символов в область рисования и поместите их в нужное место.

Шаг 4.

Соедините символы

Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.

Шаг 5.

Сохранить и экспортировать

В последнем сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

Wondershare EdrawMax

EdrawMax — это самый простой инструмент для построения диаграмм, который подходит для всех ваших целей. Попробуйте бесплатно прямо сейчас!

Пытаться Это онлайн Скачать это бесплатно >>

5. Распространенные ошибки при создании схемы электропроводки дома

Есть много распространенных ошибок, которые люди допускают при электромонтаже дома. Таким образом, среди них наиболее часто используемые ошибки перечислены ниже с подробностями.

Неправильное планирование

Люди начинают электропроводку в своих домах, не имея надлежащего плана. Такая ошибка очень опасна как в финансовом плане, так и для вашего здоровья. Это неправильное планирование также может привести к короткому замыканию вашей проводки, что отразится на вас в финансовом плане, а иногда вас может ударить электричеством, что повлияет на ваше здоровье. Как вы знаете, напряжение переменного тока очень опасно для человеческого тела, только один удар может легко убить человеческое тело. Если у вас есть надлежащий план проводки, то вы не сделаете ошибок и сделаете эту работу идеально, не сделав неправильной проводки.

Поэтому перед тем, как строить свой дом, сделайте правильный план и принципиальную схему.

Одинаковый цвет проводов

При проводке дома иногда человек использует провод одного цвета, например, использует только черный провод для проводки всего дома. Этот тип ошибки может сбить вас с толку, потому что из-за одного цвета провода вы забыли, для какой цели вы должны использовать этот провод.

Согласно стандарту для электрической проводки цветовой код: красный для линии или фазы, черный провод для нейтрали и зеленый провод для заземления или заземления.

Но недавно были введены новые стандарты, согласно которым коричневый провод соответствует линии или фазе, синий провод — нейтрали, а зеленый — заземлению или заземлению.

Нет заземления

Заземление является наиболее важной частью электропроводки дома, так как оно защищает от поражения электрическим током при неисправности приборов. Но многие люди пропускают эту часть, проводя электропроводку в доме. Если в вашей электроустановке или в ваших бытовых электроприборах есть какая-либо неисправность, то шансы получить удар током выше при прикосновении к токоведущей металлической детали или любому проводнику.

В этом случае ток создаст путь через ваше тело к земле от токоведущего или фазного провода. Так что обязательно всем сделать правильное заземление или заземление своей домашней электропроводки. Поэтому, чтобы избежать поражения электрическим током, всегда используйте заземление.

6. Советы по простому созданию схемы электропроводки дома

Есть много советов, которые помогут вам сделать электрическую схему дома , но мы перечислили важные советы, которые вам очень помогут.

Правильное планирование мебели

Планирование мебели играет важную роль, когда вы устанавливаете проводку в доме, потому что большинство людей пренебрегают этим и просто устанавливают выключатели, розетки и лампочки или патроны в неправильных местах и ​​сталкиваются с множеством проблем при их эксплуатации. Поэтому важно для всех на первом плане, где вы расставите свою мебель, в соответствии с которой вы установите розетки для выключателей и патроны для ламп, чтобы было легче работать.

Подготовьте достаточно выхода

Также важно спланировать, сколько розеток вы будете устанавливать в комнате, потому что розетки не так уж привлекательны, а также они недешевы, поэтому они стоят дорого.

Таким образом, плохое планирование розеток увеличит ваш бюджет на проводку дома.

Единая панель управления

В схеме электропроводки дома должен быть проект щита управления. С помощью этой панели управления вы можете напрямую включать и выключать все внутренние и внешние источники питания дома. Эта панель управления также помогает в ремонте неисправной линии, просто отключая питание. Вы также можете отключить все электричество, просто нажав выключатель, поэтому панель управления необходима в каждом доме.

7. Часто задаваемые вопросы о домашней электропроводке

Есть много часто задаваемых вопросов, которые приходят на ум читателям при чтении этой статьи. Не волнуйтесь, я взял три самых важных часто задаваемых вопроса, которые регулярно задают при проводке дома.

Сколько стоит подключить дом?

Стоимость подключения нового дома полностью зависит от проекта, а также от функций, которые вы хотите установить в своем доме, а также от стоимости рабочей силы, поэтому она будет варьироваться от места к месту. Поэтому, если у вас есть надлежащие знания о проводке дома и о том, как их установить, какие вещи следует учитывать при планировании проводки дома, вы определенно сэкономите много денег.

Поэтому мы не можем назвать точную цифру, сколько это будет стоить.

Как подключить дом к Ethernet?

Только представьте, что недавно вы переехали в свой новый дом и у вас нет нормального подключения к интернету. Это ужасно, поэтому при планировании проводки дома также важно установить кабель Ethernet. Итак, для кабеля Ethernet вы должны составить идеальный план, чтобы получить хороший результат. Для этого вам необходимо соединить все комнаты кабелем Ethernet, чтобы у вас было бесперебойное подключение к Интернету. Кроме того, вы можете использовать программное обеспечение EdrawMax для создания полных электрических схем дома. Их будет проще установить, и шансы на какую-либо ошибку будут очень низкими.

Должны ли мы нанять электрика для проводки дома?

Электрики профессиональны в своей работе, так как хорошо разбираются в электропроводке. По нашему мнению, мы должны нанять электрика для электромонтажа дома. Но если у вас есть необходимые знания о проводке дома, вы также можете выполнить эту работу самостоятельно. Эта работа требует больших знаний, и иногда ваша маленькая ошибка может повредить всю вашу проводку, а также может нанести травму вам и другим. Как вы знаете, напряжение переменного тока очень опасно для здоровья человека, так как его однократное воздействие может легко убить человека. Поэтому, если у вас нет надлежащих знаний в этой области, то лучше нанять для этой цели электрика.

8. Ключевые выводы

Надеюсь, вы получите всю информацию и знания об электропроводке дома. Вы также можете нарисовать Схемы электропроводки дома онлайн на EdrawMax Online, где вы получите все электрические символы, а также планы розеток, поэтому обязательно посетите это.

Для создания схемы вы можете использовать EdrawMax Online для создания схем онлайн. Там вы можете легко нарисовать принципиальную схему; там вы можете найти любой тип электронных символов. Вы также можете добавить нужный символ в библиотеку. Найдите все электрические схемы в галерее шаблонов.

7 простых шагов — Боб Вила

Если ваш список дел по дому включает амбициозный проект по электрике своими руками, будь то установка светильника, замена выключателя или прокладка электрических проводов до добавить еще одну розетку в гараж, нужно знать фундаментальный навык сращивания проводов. Изучение того, как правильно сращивать провода, не только обеспечит правильную работу ремонта и модернизации электрооборудования, но, что не менее важно, также обеспечит безопасность вас и вашего имущества. Если вы не уверены, что точно знаете, как сращивать провода, читайте дальше для получения дополнительной информации.

Перед началом сращивания проводов

В следующих инструкциях предполагается, что вы сращиваете два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с заземлением к проводу того же типа и размера.) Romex — торговая марка провода, предпочитаемого многими электриками, который обычно используется в жилых помещениях. Маркировка, нанесенная на внешнюю изоляцию, «12/2 NMC с заземлением», указывает размер и тип провода — другими словами, это провод 12-го калибра с двумя внутренними изолированными жилами (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод.

Примечание : «NMC» — это аббревиатура от неметаллического кабеля, который чаще всего используется в жилых помещениях.

Другие типы провода Romex, используемые в жилищном строительстве:

• Провод калибра 12/3—12 с тремя внутренними изолированными жилами и заземлением, обычно используемый для выключателей и осветительных приборов
• 10/2—10- провод калибра с двумя внутренними изолированными жилами и заземлением, обычно используемый для водонагревателей
• Провод 10/3—10 калибра с тремя внутренними изолированными проводниками и заземлением, обычно используемый для электрических сушилок для белья
• Провод 6/3—6 калибра с тремя внутренними изолированными проводниками и заземлением, обычно используемый для электрических плит и печи

Следует отметить, что, несмотря на возможность сращивания проводов Romex разных типов, например, от 12/2 до 12/3, никогда не следует сращивать вместе провода разного сечения. Калибр провода определяется величиной силы тока, которую, как ожидается, будет нести провод. Например, провод 12-го калибра рассчитан примерно на 20 ампер, а провод 10-го калибра — на 30 ампер.

Advertisement

Перегрузка провода силой тока, превышающей предусмотренную, может привести к его перегреву, плавлению и, возможно, возгоранию.

СВЯЗАННЫЕ: Лучшие мультиметры для домашних мастеров и профессионалов

Фото: istockphoto.com

Меры предосторожности при сращивании электрических проводов к проводу, который вы хотите соединить. Будьте предельно осторожны при работе с электричеством, так как неправильное обращение с ним может привести к серьезным травмам или даже смерти.

Убедитесь, что питание действительно отключено, с помощью вольтметра, устройства, измеряющего электрический ток в проводах. Если вы все еще не уверены, что электричество отключено, выключите главный автоматический выключатель во всем доме.

Дополнительные меры предосторожности, которые необходимо принять перед началом проекта:

• Найти партнера . Никогда не работайте с электропроводкой в ​​одиночку. Вы хотите, чтобы кто-то был рядом на случай неблагоприятного стечения обстоятельств.
• Смени обувь . Носите обувь на резиновой подошве, чтобы защитить тело.
• Убедитесь, что помещение сухое . Никогда не работайте с электропроводкой во влажных или влажных условиях.

Как сращивать провода

Если для домашнего проекта требуется сращивание проводов, внимательно и точно выполните следующие действия. Надежное электрическое соединение принесет желаемый результат, например, новый светильник или вентилятор. Однако один неверный шаг может привести в лучшем случае к беспорядку, который необходимо исправить, а в худшем — к катастрофе. Внимательно прочитайте эти инструкции и соберите все необходимое оборудование, прежде чем приступить к работе. Самое главное: если вы когда-нибудь сомневаетесь, позвоните профессионалу.

Инструменты и материалы

• Вольтметром
• Pligers’s Pliers
• Box
• Крышка соединения
• Romex Wire Conctor
• . Винт заземления
• Универсальный нож
• Инструмент для зачистки проводов
• Колпачки для проводов

ШАГ 1: Подготовьте и установите распределительную коробку.

Используйте плоскогубцы электрика или монтажника, чтобы удалить два выбивных отверстия на новой распределительной коробке, в которой будут размещаться и защищаться сращенные провода, а также любые искры, которые могут вызвать пожар, если что-то пойдет не так. Выбивные отверстия вдавливаются в коробку в заранее определенных местах во время производства для легкого удаления.

Объявление

Большинство распределительных коробок являются универсальными и включают выбивные отверстия различных размеров для различных применений и различных калибров проводов. Эта настройка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Вставьте разъем Romex в каждое выбивное отверстие распределительной коробки. Обязательно приобретите соединитель, который соответствует выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра соединяемого провода.

Прикрепите разъем к распределительной коробке с помощью контргайки с резьбой и затяните острогубцами и/или отверткой. Соединители действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Установите распределительную коробку надлежащим образом — многие типы крепятся непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в области, находящейся в пределах досягаемости существующего провода.

СВЯЗАННЫЕ: Лучшая изолента для ваших проектов

Фото: istockphoto.com

ШАГ 2: Подготовьте соединители для сращивания проводов.

Проденьте конец каждого провода Romex 12/2 — существующего провода и провода, который вы сращиваете с ним, — через один из разъемов Romex, прикрепленных к коробке. Затяните винты по бокам разъема провода, предназначенные для его фиксации, с помощью отвертки соответствующего типа.

ШАГ 3: Заземлите распределительную коробку.

Вверните заземляющий винт в резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет (безопасно возвращает избыточный электрический ток на землю) распределительную коробку в случае короткого замыкания.

ШАГ 4: Зачистите и заземлите провода.

Зачистите примерно 6 дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Канцелярский нож идеально подходит для разрезания и отрезания внешней изоляции, или вы можете использовать кусачки. Снимите защитную бумажную обертку вокруг изолированных проводов и провода заземления.

Реклама

Фото: istockphoto.com

ШАГ 5: Используйте закручивающуюся проволочную заглушку.

Оберните один из оголенных медных заземляющих проводов один раз вокруг винта заземления, прикрепленного к распределительной коробке; Вы должны оставить около 6 дюймов оголенного провода, свисающего за винтом. Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй заземляющий провод вместе с прикрепленным заземляющим проводом, используя плоскогубцы, и закрепите соединение с помощью накручиваемого колпачка/гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

amazon.com

СВЯЗАННЫЕ: Лучшие инструменты для зачистки проводов для электрических проектов

ШАГ 6: Скрутите провода вместе.

С помощью инструмента для зачистки проводов снимите примерно ½ дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов. Инструмент для зачистки проводов — удобный инструмент для этой задачи, поскольку он предназначен для зачистки проводов самых разных размеров и доступен в большинстве центров по благоустройству дома. Подобно плоскогубцам, этот инструмент имеет острые кромки и заданные режущие точки, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Фото: istockphoto.com

Скрутите вместе оголенные концы соответствующих проводов из каждой жилы Romex 12/2, белый провод с белым, а черный с черным. Скручивайте их, пока они не будут плотно соединены, и закрепите каждое соединение колпачком/гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Фото: istockphoto.com

ШАГ 7: Закрепите распределительную коробку.

Совместите защитную крышку с крепежными винтами на соединительной коробке и надежно затяните с помощью отвертки.

Заключительные мысли

Знание того, как сращивать провода, поможет вам сэкономить время и деньги на многочисленных проектах по электроснабжению и освещению в доме. Однако, если вы опасаетесь работать с электричеством или вам не хватает базовых знаний в области электротехники, не стесняйтесь нанять лицензированного электрика для своего проекта.

Advertisement

Хотя наем электрика может обойтись вам не менее чем в 50 долларов в час, это небольшая цена за защиту вашей семьи и имущества от серьезных последствий плохо выполненных электромонтажных работ.

Фото: istockphoto.com

Часто задаваемые вопросы о подключении электрических проводов

В. Можно ли сращивать провода без распределительной коробки?

Технически да, но крайне маловероятно, что сращивание проводов без распределительной коробки допустимо по строительным нормам и к тому же небезопасно, поэтому функционально этого делать не следует.

В. Сколько проводов можно связать вместе?

Это зависит от размера используемых проводов, размера колпачков/гаек для проводов и местных строительных норм и правил. На упаковке гаек, которые вы используете, будет указана информация о количестве проводов различных размеров, которые они вмещают. Или вы можете найти вставные разъемы, поддерживающие различное количество проводов.

В. Сколько раз можно сращивать провод?

Ограничений нет, при условии, что вы правильно выполняете соединения и размещаете их в доступной и предпочтительно металлической распределительной коробке. Однако предостережение: каждое соединение может привести к сбою, поэтому чем меньше соединений, тем меньше вероятность возникновения проблем.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.

Найдите профессионалов

+

Как добавить провод заземления в старый дом?

Когда люди покупают старый дом, они в первую очередь думают о его благоустройстве. Но электрическая реконструкция старого дома более важна с точки зрения безопасности, поэтому мы расскажем, как надежно добавить заземляющий провод в старый дом. Приборы, которые используются в настоящее время, очень прочные и современные. Таким образом, вам необходимо заменить розетки с 2 контактами на розетки с 3 контактами GFCI и завершить работы по электрическому заземлению.

В некоторых новых домах может потребоваться добавить заземляющий провод, если розетки не заземлены должным образом.

Вот пошаговый процесс добавления заземляющего провода к розетке или розетке:

1. Получить все обязательные разрешения

   Перед началом любых электромонтажных работ в жилом доме необходимо получить разрешение местных властей. Ознакомьтесь с национальными и местными электротехническими нормами и неукоснительно соблюдайте их. Это может включать в себя организацию инспекции на разных этапах работы. Ваш GFCI или GFI может потребоваться для установки в пределах 5 футов от пола. GFI для наружного применения должен быть устойчивым к атмосферным воздействиям и атмосферным воздействиям. Существуют также правила, касающиеся электропроводки в вашем доме. Таким образом, приступайте к работе после подробного изучения требований национальных и местных электротехнических норм и правил.

2. Получить тестер цепи

   Тестер цепи является незаменимым инструментом, когда речь идет о добавлении провода заземления к розетке. Вы можете легко найти его и другие необходимые инструменты, такие как отвертки, в любом местном магазине по ремонту домов. Он может обнаружить несколько возможных проблем в розетке. Тестер цепи может легко определять конфигурации электрических розеток. Некоторые модели тестеров могут даже проверять розетки GFCI на избыточный ток. Вы можете получать оповещения, если розетка неправильно заземлена или неисправна проводка.

3. Проверьте розетку с помощью тестера цепи

   Подключите тестер цепи к каждой розетке или розетке в вашем доме. Проверьте световой индикатор тестера, когда он подключен к сети. Заклейте лентой те индикаторы, которые сигнализируют о проблемах с заземляющим проводом. Но перед проверкой розеток убедитесь, что тестер работает правильно. Тестер в основном поставляется с 3 контактами. Это горячие, нейтральные и заземленные

4. Отключить основное питание дома

   Крайне важно отключить питание перед началом работы. Вы также можете отключить питание автоматического выключателя для конкретной комнаты. В этом случае вам необходимо убедиться с помощью тестера, что питание отключено на каждом выключателе. Но отключив электричество во всем доме, лучше перестраховаться.

5.  Осторожно снимите крышку

   Вы можете снять крышку розетки с помощью отвертки после отключения питания. Открывая винт, вам, возможно, придется быть осторожным с любыми обоями или цветом стен на вашем пути. Если сделать это грубо, обои могут порваться и испортить вид комнаты.

6. Снимите и проверьте емкость

   Сняв пластину, вытащите розетку из коробки. Делайте это настолько, насколько позволяют провода и будьте очень осторожны. В розетке с тремя контактами вы найдете черный, белый и медный провод. Найдите заземляющий провод и затяните его. Если вы видите только черно-белую проводку, значит коробка не заземлена. И вам нужно добавить провод заземления. Вы можете установить розетку GFCI или GFI только в розетку с двумя контактами. Но добавление его вместе с заземляющим проводом является гораздо более безопасным вариантом.

7. Подсоедините провод к новой розетке

   Вам необходимо присоединить черный провод к латунной клемме, а белый — к серебряной, если вам нужно установить новые розетки. Используйте этикетку линии, чтобы ориентироваться на розетке GFCI. Используйте зеленые винты, доступные на рынке, чтобы снова закрыть коробку. Затяните заземляющий провод только с помощью зеленого винта.

   Подсоедините другой конец зеленого провода заземления к зеленой клемме заземления, расположенной на розетке, и вставьте новую розетку в коробку. Теперь обмотайте его и клеммы изолентой и вставьте обратно в коробку. Будьте осторожны, чтобы не согнуть провода при этом, и должны знать цветовые коды электрических проводов. Отделите черный провод от горячих клемм. Теперь надежно затяните крышку, установив винт.

8. Включите питание

Теперь включите питание и проверьте, все ли работает нормально.

D&F Liquidators

D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру. Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

Лучшая домашняя проводка для дома Распродажа

Домашняя проводка: от этого зависит безопасность вашего дома

Перед тем, как вы начнете прокладывать домашнюю проводку вокруг своего дома, помните, что прокладка дома для электрического кабеля является важным мероприятием. Это требует деликатных решений, например, лучше ли алюминиевый провод для дома или вместо него следует использовать медный провод. Другие решения также могут определить успех проекта, например, будет ли провод дома 14 калибра требуется для конкретного применения электропроводки, или если 12-калибровый домашний провод является правильным выбором.

Вот некоторые распространенные вопросы, которые возникают при принятии решения о том, как безопасно установить домашнюю электрическую проводку и какой провод лучше всего подходит для домашней проводки.

Как правило, для подключения дома к электричеству необходимо выполнить следующие шаги:

• Просмотрите руководства по установке всех осветительных приборов, приборов и приспособлений и определите общую потребляемую мощность для дома. Оцените, сколько киловатт-часов (кВтч) планируется использовать в настоящее время, и добавьте еще немного для будущего расширенного использования. Это поможет вам определить сечение провода дома, необходимое для поддержки кабеля дома, который вам нужен
• Разметьте все места вокруг дома, где вы будете устанавливать электрические розетки, розетки, распределительные щиты и модульные щиты. Теперь выдолбите стены и сделайте каналы, чтобы скрыть трубы из ПВХ для проводки дома 110 или 220. Лучше всего экранировать их в кабелепроводах, а не прокладывать их голыми через гипсокартон
• Выберите лучший провод для домашней электропроводки для конкретного применения. Примите взвешенное решение о том, будете ли вы использовать алюминиевую проводку для дома или медную. Основываясь на расчетах нагрузки (см. шаг № 1 выше), определите требования к сечению проводов — провод калибра 12 или 14 для розеток и розеток или вам нужен домашний провод калибра 8 для конкретных применений
• Проденьте провод от места, где отмечены разъемы и розетки (см. шаг № 2 выше), и пропустите их через проложенные трубы из ПВХ (также см. шаг № 2)
• Перед прокладкой кабелей через кабелепроводы убедитесь, что вы выбираете подходящие цвета проводов дома, чтобы различать назначение — например, красный для сети, коричневый для земли, белый для нейтрали и т. д.
• Теперь пришло время добавить аксессуары, такие как диммеры, регуляторы скорости вращения вентиляторов, розетки и выключатели

рекомендации по установке кабель для дома . Конечно, всегда лучше поработать с профессиональным электриком, прежде чем пытаться делать своими руками.

Какого сечения домашний провод?

Сечение провода дома измеряется в калибрах. Чаще всего используется провод калибра 12 или 14 для розеток по всему дому.

Конечно, для приборов с большой нагрузкой, таких как водонагреватели, центральные системы кондиционирования и вытяжки или электрические стиральные машины и сушилки, может использоваться домашний провод 10-го, 8-го калибра или, возможно, 6-го калибра.

Какой провод используется для электропроводки дома?

Типы проводов , которые вы используете для электропроводки дома, зависят от ряда факторов, таких как тип помещения, в котором вы хотите установить кабель дома, функция провода или тип применения. эта комната/место должны поддерживать.

Тип используемого электропровода в доме также может зависеть от стандартов электропроводки и норм безопасности, установленных местными юрисдикциями. Национальный электротехнический кодекс (NEC) для США, Международный электротехнический комитет (IEC) для Великобритании и стран Европейского Союза, Канадский электротехнический кодекс (CEC) для Канады определяют стандарты, которые необходимо учитывать при выборе наилучшего провода. для проводки дома. Не все стандарты одинаковы. Следовательно, тип электрического провода, используемый в одной юрисдикции, может не работать в другой.

Типы проводов, выбранные в доме, также могут зависеть от требований к заземляющему проводу дома, которые обычно отличаются от типов розеток, используемых в доме. Как правило, один провод идет для поддержки заземления или заземления. Однако цвета домашних проводов для заземления также могут различаться в зависимости от юрисдикции. Большинство использует коричневый цвет для обозначения функции заземления, в то время как некоторые выбирают зеленый цвет для обозначения того же применения.

A. Как провести электропроводку в доме

Прежде чем приступить к проекту электропроводки дома, не просто ознакомьтесь с ценами на электропроводку и купите самый дешевый доступный продукт. Сначала займитесь планированием! Чтобы определить лучший провод для домашней электропроводки, необходимо понять, в каком месте вы планируете прокладывать проводку, и какие приборы, оборудование или устройства должны быть подключены в этом месте.

Как правило, способ прокладки электропроводки по всему дому зависит от местоположения в доме. Вот несколько общих рекомендаций по подключению электропроводки в различных комнатах типичного дома:

B. Как подключить электропроводку на кухне

• должна включать по крайней мере пару 20-амперных цепей для подключения портативных приборов
• Если у вас есть розетки прямо над кухонной стойкой, убедитесь, что ваш электрический провод подключается к обеим этим отдельным 20-амперным цепям. Никакие другие источники света не должны питаться от этих цепей
• Убедитесь, что все розетки над столешницами имеют защиту GFCI

C.

Как подключить электропроводку в ванной комнате

• При прокладке электропроводки в ванных комнатах убедитесь, что розетки не установлены непосредственно над душевыми или ваннами
• Не делайте этого. установить электрические розетки лицевой стороной вверх на любых столешницах рядом со смесителями, например, на столешницах туалетных столиков
• В каждой ванной комнате должна быть выделенная цепь с номинальным током 20 А
• При черновой обработке жилой кабель , убедитесь, что розетки на стенах установлены на расстоянии не менее 3 футов от раковины

D. Общие указания по подключению выключателей света

• навесные выключатели
• При подготовке плана электропроводки дома убедитесь, что все розетки освещения в жилых помещениях должны быть снабжены выключателями. Исключением являются ванные комнаты и кухни
• Если внутри дома есть лестницы, длина которых превышает шесть ступеней, убедитесь, что вы проложили кабель дома к каждому концу лестницы – сверху и снизу – при установке выключателя на каждом конце. конец

Сколько стоит телеграфировать дом?

Ответ на этот вопрос: это зависит!

Как правило, стоимость домашнего кабеля определяется несколькими факторами, включая:

• Размер дома
• Количество розеток для подключения
• Место, где должен быть проложен домашний кабель
• Типы использования предназначен для каждого места или торговой точки

Все эти факторы необходимо учитывать при ответе на вопрос «Сколько…?». Однако есть дополнительные факторы, которые также входят в уравнение. Например, цена на домашний провод может варьироваться в зависимости от выбранного типа провода. Стоимость использования алюминиевой домовой проволоки будет отличаться от медный провод дома .

Легкость, с которой электрик может получить доступ к помещениям дома, когда он прокладывает домашнюю проводку по всему зданию, также может учитываться при решении вопроса «Сколько…?» вопрос. Дом с относительно «плоской» архитектурой может не только требовать меньшего количества электрических проводов, но также может быть более доступным для электриков, чтобы пропустить кабели через стены и потолки. Оба эти фактора влияют на стоимость проводки.

Кроме того, вам нужно будет учитывать сечение провода дома, выбранное для проекта электропроводки. В зависимости от ваших требований к кабелям, в некоторых случаях может быть идеальным использовать домашний провод 14 калибра, в то время как для других проектов предпочтительным выбором может быть домашний провод 12 калибра. Как правило, цена на домашний провод может отличаться в зависимости от калибра провода. Почему калибр имеет значение? Калибр имеет значение из-за того, где проложена проводка, а также из-за назначения этой комнаты или пространства. Например, электрические розетки в спальнях или туалетах могут не требовать использования мощного оборудования, в то время как рабочий сарай или кухня могут. Решения, например, использовать ли провод калибра 12 или 14 для розеток, будут варьироваться в зависимости от стоимости.

Советы по выбору лучшего провода для дома

Когда у вас есть срочный проект электропроводки в доме, иногда очень заманчиво купить домашнюю проводку для продажи в Интернете и начать электропроводку дома. Что ж, иногда полезно сделать паузу — совсем ненадолго — и понять, что входит в проект. Это гарантирует, что вы купите лучший провод для нужд проекта.

Еще одна вещь, о которой важно помнить, принимая решение о правильном выборе электропроводки для дома, — это цена. Так часто электрик увидит наклейку с ценой на катушку с проводом и решит, что она дешевле, чем другие доступные, и купит ее. Это может быть огромной ошибкой. Принятие решения о покупке, основываясь только на цене дома, может в конечном итоге стоить вам гораздо больше, чем вы думаете!

Использование некачественной или недооцененной домашней электропроводки только потому, что это более дешевый продукт, может привести к пожару в доме. Если это не так, то приборы или гаджеты, подключенные к розетке, которая, как кто-то предполагает, подключена к домашнему проводу 220, на самом деле могут не иметь номинала «220», что приводит к короткому замыканию или перегоранию гаджета.

В ZW Cable мы производим широкий ассортимент электрических кабелей, коаксиальных кабелей и другой электропроводки для различных типов проектов. Наш производственный процесс регулируется строгим внутренним стандартом обеспечения качества. Домашняя проводка, которую мы производим, соответствует всем популярным нормам безопасности, а это значит, что вы можете доверять ей во всех жилых и коммерческих целях. Но мы привносим в ваш проект не только качество.

Независимо от того, нужен ли вам провод калибра 12 или вы ищете применение, требующее провода калибра 10, наши кабели и провода являются наиболее экономичным предложением, которое вы можете найти где угодно. В то время как вы никогда не должны делать цену проводов дома единственным соображением при покупке проводов и кабелей; вам будет трудно сравнить наши цены с кабелем для дома, доступным у наших конкурентов. Гарантировано!

Почему в домах США используется одножильный провод, а не многожильный?

Почему электрики в США отказываются от одножильного провода вместо многожильного при выполнении домашней электропроводки?

В большинстве стран ЕС, Великобритании, Южной Америки, Африки и Азии электрики и домовладельцы используют для домашней электропроводки многожильный провод вместо одножильного из-за его гибкости в течение длительного срока службы, включая простоту прокладки и изгиба. Но в Северной Америке дело обстоит иначе, особенно в Соединенных Штатах Америки (США), поскольку одножильный провод очень распространен для домашней проводки, такой как цепи 15 А и 20 А для напряжения питания 120 В и 240 В. Теперь снова к вопросу… Почему? потому что одножильный провод, имеющий тот же размер, что и многожильный провод, несет большую мощность на частоте 60 Гц. Давайте посмотрим на другие причины, а также на следующие:

Похожие сообщения:

• Многожильный провод против сплошного провода. Какой из них лучше и почему?
• Что такое крошечный цилиндр в шнурах питания и кабелях?

Почему в США для домашней электропроводки используется одножильный провод, а в остальном мире — многожильный провод?

Как мы все знаем, одним из основных преимуществ многожильного провода по сравнению с одножильным является его гибкость, но домовладельцы и электрики используют одножильный провод в домашних условиях для однофазных цепей по следующим причинам.

• Одножильный провод дешевле многожильного из-за сложного процесса производства.
• Одножильный провод несет большую мощность, чем многожильный провод, если оба провода имеют одинаковый диаметр. Другими словами, для одного и того же размера допустимая нагрузка или пропускная способность по току у одножильного провода больше, чем у многожильного провода.
• Для одного и того же размера провода (скажем, 6 или 10 AWG) площадь поперечного сечения многожильного провода больше, чем у одножильного провода (из-за воздушного зазора между жилами в нем), и это дает заметную разницу в случае несколько проводов в электрической коробке или любом другом конкретном месте.
• Как упоминалось выше, большим преимуществом многожильных проводов является их гибкость, и их можно прокладывать / прокладывать и сгибать очень плавно, но в случае одножильных проводов, когда они соединяются и размещают провода постоянно за стенами, потолками и полами. Таким образом, не будет иметь значения, если для домашней проводки используется одножильный провод вместо многожильного.
• Заделка и соединения выключателей, выключателей, розеток и т. д. идеальны в случае одножильного провода, в то время как могут возникнуть сложности при подключении многожильных проводов, так как отдельные жилы могут выходить из винтовых клемм и неплотное соединение при сгибании проводов в /из коробки.
• В случае одножильного провода его легко соединить с помощью проволочной гайки. Кроме того, сплошной провод не повредится и не изнашивается, если вы туго вытянете его назад, чтобы проверить соединение. И да, жизнь становится проще, когда вы разъединяете соединение с гайкой для одножильного провода, в то время как в случае многожильного провода жилы проводника могут порваться, когда вы разъединяете соединение или открываете гайку.
• Скин-эффектом в одножильных проводах можно пренебречь в случае домашней проводки, поскольку толщина скин-эффекта составляет 8,5 мм (1/3″) в случае медных проводов для частоты питания 60 Гц. Таким образом, диаметр провода больше 17 мм (2/3 ″) не играет роли. Короче говоря, вы можете использовать многожильный провод до 6 мм (10AWG) для достаточной гибкости, если это необходимо, кроме сплошного провода.
• Одножильный провод менее подвержен коррозии и вибрации из-за меньшей площади поверхности по сравнению с многожильным проводом, особенно при использовании вне помещений.

Все это конкретные причины, по которым электрики в США используют одножильный провод для основных цепей домашней проводки вместо многожильного провода. Если вы (мастер-электрик) знаете что-то другое, кроме вышеуказанной причины, поделитесь с нами в следующем поле для комментариев.

Похожие сообщения:

• Типы электрических проводов и кабелей
• Почему коаксиальные кабели имеют высокую изоляцию?
• Как найти неисправности в кабелях? Неисправности кабеля, типы и причины
• Калькулятор размера проводов и кабелей в AWG
• Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
• Как найти подходящий размер кабеля и провода для установки электропроводки? Примеры в имперской и метрической системе
• Электрическая схема тестера кабелей и проводов
• Цветовые коды кабелей и проводов ABYC для проводки на яхтах, лодках и морских судах
• Разветвление кабелей среднего и высокого напряжения с изоляцией из сшитого полиэтилена
• Соединение кабелей среднего и высокого напряжения с оборудованием и соединениями
• Контроль электрического напряжения в кабелях, соединениях и концевых муфтах
• Защита фидера кабелей – неисправности, типы, причины и дифференциальная защита
• Подводные кабели – конструкция, характеристики, прокладка кабелей и соединения
• Выбор системы электропроводки – типы кабелей, используемых во внутренней электропроводке
• Типы кабелей управления и связи

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как подключить крошечный дом к солнечной энергии

Итак, вы хотите полностью погрузиться в жизнь крошечного дома: создавать собственное электричество. Независимо от того, являетесь ли вы новичком или опытным электриком, нет ничего более захватывающего, чем включить лампочку и узнать, что ваша собственная система солнечных батарей вырабатывает энергию для ее питания, используя только старый добрый солнечный свет.

Но выяснить все, что нужно знать об электричестве, может быть сложно, и если у вас нет надлежащей подготовки, это может показаться невыполнимой задачей.

Итак, как подключить крошечный дом к солнечной энергии? Он начинается с понимания основных компонентов, из которых состоит система солнечных батарей — как правило, набора солнечных панелей, контроллера заряда, аккумуляторной батареи и инвертора — понимания того, как поток движется от одного конца к другому, и, наконец, подключения эти части с соответствующими положительными и отрицательными проводами в нужных местах.

К концу этой статьи у вас должно быть базовое представление о потребностях крошечного дома в электроэнергии, стоимости и настройке солнечной системы, установке солнечных панелей и о том, как подключить собственную фотоэлектрическую систему вашего крошечного дома.

Как крошечные дома получают электричество?

Вы видели крошечные дома, припаркованные в глуши на Tiny House Nation , и задавались вопросом: «Подождите минутку, а как они приводят в действие какие-либо приборы?»

Крошечный дом получает электроэнергию двумя способами: оставаясь в сети или создавая собственную версию солнечной фермы.

Сетевая система означает полную зависимость от городской линии электропередач. Его электрические конфигурации аналогичны тем, что вы найдете в обычном доме. Его легко настроить, и вам не нужно беспокоиться о создании собственной системы для питания вашего дома.

С другой стороны, привязка к сети может означать, что перебои в подаче электроэнергии повлияют на ваше электричество, как и в любом другом доме. Это также означает, что вы не можете взять свой крошечный дом для приключений, потому что вы полностью зависите от сети.

Крошечный дом, работающий на солнечной энергии, дает вам возможность буксировать его куда угодно. Когда у вас есть собственная солнечная система, вы можете установить ее в сельской местности и по-прежнему питать городские удобства, такие как водонагреватель и даже холодильник.

Сколько стоит установка Солнечной системы?

Установка солнечной системы может быть довольно дорогой на начальном этапе, но хорошая новость заключается в том, что затраты снижаются с каждым годом благодаря постоянным инновациям и постоянному спросу на доступные солнечные системы.

Всего десять лет назад стоимость установки системы мощностью 6 кВт превышала 50 000 долларов США. В 2019 году такую ​​же систему можно будет установить за 16 000 долларов .

Определение стоимости вашей системы солнечной энергии зависит от множества факторов, в том числе от того, где вы живете, и от того, сколько энергии вам нужно.

Вы можете использовать эти факторы, чтобы получить представление о том, сколько вам нужно выложить для функциональной системы солнечной энергии для вашего крошечного дома.

Стоимость солнечных панелей по штатам

Energysage предполагает, что на среднюю стоимость солнечных панелей влияет средняя стоимость электроэнергии в каждом штате.

Во Флориде, где стоимость ватта электроэнергии ниже, чем в среднем по стране, установка солнечной системы мощностью 6 кВт может обойтись вам в 9000 долларов. Сравните это с Нью-Мексико, где стоимость электроэнергии выше, чем в среднем по стране, такая же установка может стоить вам минимум 12 000 долларов.

Стоимость солнечной панели рассчитывается за ватт. Средняя стоимость в настоящее время составляет 2,9 доллара США.8, а это означает, что если вам нужно 2-3 кВт для питания вашего дома, вы потратите от 6000 до 9000 долларов на установку небольшой системы.

Энергопотребление

Стандартная система мощностью 6 кВт может питать множество мощных бытовых приборов, но если вам нужно только несколько источников света и зарядных устройств для вашего ноутбука и фонарика, вы определенно можете обойтись гораздо меньшей системой, которая стоит намного дешевле.

Оптовая Солнечная энергия показывает разницу в затратах, основанную на ваших потребностях в энергии, от чего-то такого управляемого, как 3 кВт, до чего-то более тяжелого, например, 8 кВт.

Сетевой

Автономный

Источник: https://www.youtube.com/watch?v=4sfuIzaPsH8

Вы подключены к сети или полностью автономны?

Исходя из предыдущей таблицы, вы заметите, что стоимость сетевой системы дешевле, чем автономная. Это связано с тем, что питание вашего крошечного дома на 100% от солнечных батарей требует дополнительных затрат, которые позволили бы вам жить независимо, не привязываясь ни к какому электроснабжению.

Это включает в себя покупку надежных батарей, которые могут хранить столько энергии, сколько вам нужно в течение более длительного периода времени. Это также включает в себя установку достаточного количества солнечных панелей, чтобы обеспечить все, что нужно вашему дому с точки зрения энергии.

Эффективность солнечной панели

Как мы упоминали ранее, стоимость солнечной панели зависит от ее мощности, а не размера. Стандартные солнечные панели выпускаются в конфигурации с 60 или 72 ячейками, подходящими для жилого и коммерческого использования соответственно. Когда мы говорим «ячейка», мы говорим об отдельных блоках, которые собираются вместе и составляют одну панель.

Стандартная 60-элементная панель имеет размеры (LWH) 65 дюймов x 39 дюймов x 1,5–2 дюйма. Даже если вы покупаете панель одинакового размера у двух разных компаний, ее стоимость может отличаться из-за ее энергоэффективности.

Солнечные панели за последние несколько лет только увеличили эффективность своей технологии, при этом последние солнечные панели в настоящее время имеют средний КПД 18-21%, в отличие от 12-15% десять лет назад. С большей эффективностью происходит большее производство энергии, а это означает, что большее количество приборов может питаться от той же площади солнечных батарей.

Источник: https://www.solarpowerrocks.com/solar-basics/how-much-electricity-does-a-solar-panel-produce/

Панель может иметь мощность от 150 Вт до 350 Вт. Чем ниже мощность, тем дешевле солнечная панель. Тем не менее, вам, возможно, придется купить больше, чтобы удовлетворить ваши потребности в энергии. Ниже мы обсудим количество солнечных панелей, которое необходимо среднему крошечному дому для выработки достаточной энергии.

Как рассчитать потребность вашего крошечного дома в солнечной энергии

В конечном итоге все сводится к потреблению энергии. Не каждый крошечный дом будет потреблять одинаковое количество энергии. Крошечный дом с пропановой печью и обогревателем с несколькими светильниками и потолочным вентилятором будет потреблять меньше энергии, чем дом, в котором есть энергоемкие приборы, такие как электрическая плита и холодильник.

Онлайн-калькулятор солнечной энергии может помочь вам преобразовать вашу текущую электрическую нагрузку в солнечную энергосистему, давая вам приблизительное представление о том, сколько солнечных панелей вам нужно, исходя из мощности или мощности одной солнечной панели, требуемых кВтч на месяц.

Сколько солнечных панелей нужно для питания крошечного дома?

Количество солнечных панелей, необходимых вашему маленькому дому, зависит от вашего потребления энергии. Дом и семья среднего размера в Соединенных Штатах потребляют примерно от 10 000 до 12 000 кВтч в год.

Для крошечного дома, где потребности в энергии меньше, а дом частично питается от пропана и других источников энергии, некоторые владельцы сообщают о низком среднем уровне 914 кВтч в год, в то время как другие сообщают о среднем 100–120 кВтч. в месяц.

Количество солнечных панелей, необходимых вашему крошечному дому, зависит от трех факторов:

• Количество часов прямого солнечного света в день
• Среднесуточное потребление энергии вашего крошечного дома
• Мощность ваших солнечных батарей

Средние значения для этих три фактора: 5 часов прямого солнечного света в день, 100 кВтч энергии в месяц и 290 Вт на солнечную панель стандартного размера. Используя приведенные выше средние цифры, средняя солнечная энергия производит 290 ватт в час, умноженная на 5 часов прямого солнечного света. В результате получается чуть менее 1,5 кВтч или 45 кВтч в месяц.

Solar Panels	kWh per Month
1 Standard Solar Panel	45 kWh
2 Standard Solar Panels	90 kWh
3 Standard Solar Panels	135 кВтч
4 Стандартные солнечные панели	180 кВтч

Среднему маленькому дому требуется примерно 2-3 стандартные 290-ваттные солнечные панели, производящие примерно 90-135 кВтч в месяц или 1080-1620 кВтч в год.

Подключение вашего крошечного дома к солнечной энергии

Шаг 1: Знайте свои потребности в энергии

Прежде всего, важно знать свои ежедневные и ежемесячные потребности в энергии. Если вы подключены к сети и у вас есть старые счета за коммунальные услуги, то это должно быть легко выяснить.

Просто найдите на своих счетах метку «Использовано кВтч» и проверьте, указано ли это по месяцам (так и должно быть, если ваши счета приходят каждый месяц, как и большинство). Для счетов, в которых не указаны кВтч, просто проверьте показания счетчика. С показаниями счетчика вычтите последнее из ваших последних показаний, и это должно быть правильное число.

Помните, что вам нужно найти среднесуточный расход ваших киловатт-часов, а не сумму за месяц или год, поэтому при необходимости разделите на количество дней в месяце или году.

Если у вас нет предыдущих счетов за коммунальные услуги, вам нужно будет просмотреть приборы вашего крошечного дома один за другим. Сложите все приборы, которые будут использовать электричество, суммируя их потребности в энергии. Не забудьте не включать приборы, которые вы будете питать другими способами, например, устройства, работающие на пропане.

Вы также можете воспользоваться более простым вариантом, введя свои данные в автономный калькулятор солнечной энергии, упомянутый выше, и доверяя его результатам.

Шаг 2. Выясните, где будут располагаться ваши солнечные батареи

Хотя простой ответ — установить солнечные батареи на крыше, это не всегда доступно. Если что-то мешает вам установить панели на крыше, вы можете выбрать систему, монтируемую на столб или на землю.

Обязательно найдите место, где ваши панели могут иметь прямой контакт с солнечным светом, без теней. Вы можете использовать инструмент для поиска солнечных лучей, который поможет вам определить наилучшее место для ваших солнечных батарей вокруг вашего дома, со специально разработанным программным обеспечением, которое рассчитывает оптимальное количество солнечного света.

Мы настоятельно рекомендуем хранить ваши солнечные панели на земле, а не на крыше по ряду причин:

• Крыши могут сильно нагреваться в теплое время года, и, как это ни парадоксально, солнечные панели фактически теряют эффективность, когда они перегреваются
• Солнечные панели на земле более доступны, поэтому их легче контролировать, ремонтировать и чистить
• Возможно, вы предпочитаете держать свой крошечный дом в тени, а не под прямыми солнечными лучами, чтобы он оставался прохладным
• Переставить солнечные панели на крыше может быть сложно, так как вам придется переставить весь дом

Шаг 3.

Соберите стеллаж построить систему стеллажей, чтобы держать их под углом к ​​солнечному свету. Это не так сложно, как кажется — просто соберите раму, на которую ваши панели могут опираться под углом к ​​солнцу, закрепив болтами. Ваш стеллаж может выглядеть как самодельная деревянная версия этого:

Источник: https://www.wholesalesolar.com/blog/best-solar-panel-mounts/

Поскольку вы, вероятно, предпочтете мобильный вариант для своей стеллажной системы, вы можете использовать для стеллажей простые деревянные доски, что позволит вам собирайте и разбирайте стеллажи, когда вы переезжаете.

Материалы для 10-футовой стойки могут стоить от нескольких сотен долларов до тысячи долларов, в зависимости от типа приобретаемого каркаса. Чем тяжелее ваша стеллажная система, тем безопаснее будут ваши солнечные панели, поскольку тяжелые стеллажи могут удерживать ваши панели заземленными даже в самую суровую погоду.

Шаг 4: Установите солнечные панели, подключите систему вместе

Теперь вам нужно установить солнечные панели на стойку и начать с проводки. Здесь все становится сложнее, и если вы новичок в электрических системах, вам потребуется базовое понимание двух разных сторон: отдельных компонентов автономных систем солнечной энергии и основ солнечной электропроводки.

Компонент	Функция
Солнечные панели	Панели, которые преобразуют солнечный свет в энергию, превращая ее в электричество. Средняя солнечная панель вырабатывает 250-300 Вт в час.
Контроллер заряда	Солнечная панель направляет энергию через контроллер заряда, который находится между панелями и батареями. Контроллер заряда обеспечивает постоянную передачу энергии в батареи, предотвращая риск перезарядки.
Блок батарей	Блок батарей, в которых хранится электроэнергия, вырабатываемая солнечными панелями. Чем больше батарей в вашем аккумуляторном блоке, тем больше электроэнергии вы можете хранить.
Инвертор	Электричество, вырабатываемое солнечной панелью, является постоянным или постоянным током, и большинству приборов, которые мы используем, требуется переменный или переменный ток. Инвертор преобразует постоянный ток в переменный.
Монитор батареи	Это ваше окно в ваш банк батарей, позволяющее вам взглянуть на цифры, подробно описывающие энергию, поступающую в ваши батареи от ваших панелей и из ваших батарей в ваши приборы.

Как соединить солнечную электростанцию ​​в крошечном доме

Теперь, когда вы понимаете основные компоненты, из которых состоит типичная солнечная энергосистема для крошечного дома, давайте рассмотрим точную схему электропроводки, которой вам нужно будет следовать. заставить все работать.

Когда вся электропроводка вашей системы солнечной энергии завершена, ваша схема электропроводки должна выглядеть примерно так:

Источник: https://www.wholesalesolar.com/blog/best-solar-panel-mounts/

Нужно что-то попроще? На этой диаграмме это легче разбить:

Источник: https://www.youtube.com/watch?v=4sfuIzaPsH8

Помните, что целью вашей проводки является передача электроэнергии из точки А в точку Б, поэтому ваша проводка всегда должна следовать логической системе с началом ( солнечная панель) и конец (электричество для ваших приборов). Компоненты, участвующие в преобразовании солнечного света в полезную электроэнергию, перечислены выше, или солнечные панели, контроллер заряда, аккумуляторная батарея и инвертор.

Вот как они сочетаются друг с другом:

1. Электропроводка : Какой провод следует использовать? В то время как большинство полных систем солнечных панелей будут иметь свои собственные провода, включенные в комплект, если вам нужно приобрести собственный провод, вы не ошибетесь с медным многожильным проводом.
2. Солнечные панели : Солнечные панели преобразуют солнечный свет в энергию постоянного тока, и от каждой панели должно быть два провода: положительный и отрицательный. Если у вас несколько солнечных панелей, у вас будет несколько плюсов и минусов, и их нужно объединить в один провод с 9Комбайн 0005 коробка. Объединяющая коробка позволяет подключать несколько проводов солнечной панели, в результате чего на выходе получается один положительный и отрицательный провод.
3. Контроллер заряда : Одиночный отрицательный и положительный провод от вашего объединителя теперь должен быть подключен к входу вашего контроллера заряда. Теперь на выходе вашего контроллера заряда к устройству необходимо подключить еще один набор положительных и отрицательных проводов.
4. Battery Bank : Набор положительных и отрицательных проводов, идущих от выходного конца вашего контроллера заряда, теперь должен быть подключен к вашему блоку батарей, при этом положительный провод подключается к положительному концу блока батарей, а отрицательный провод подключается к отрицательному. аккумуляторный блок конец. Если до сих пор все было настроено правильно, поздравляю: теперь вы преобразуете солнечный свет в накопленную энергию. Проблема? Вся энергия находится в постоянном токе и нуждается в преобразовании. (Контроллер батареи также должен быть подключен к банку батарей.)
5. Инвертор: Подсоединив другой набор положительных и отрицательных проводов к соответствующим концам на аккумуляторной батарее, соедините их противоположные концы с инвертором. Инвертор преобразует энергию из 12 В постоянного тока (DC) в 120 В переменного тока (AC). Когда ваша энергия преобразуется в переменный ток, теперь ее можно использовать для большинства стандартных устройств и приборов.
6. (дополнительно) Заземление: Решение о том, следует ли заземлять ваши солнечные панели, часто обсуждается любителями солнечных панелей для крошечных домов на колесах и жилых автофургонов, в то время как некоторые утверждают, что нет цели или необходимости заземлять типичную 12-вольтовую батарею. панель, другие хотят принять дополнительные меры предосторожности, чтобы быть в безопасности. Если вы решите заземлить свою систему, вам потребуются заземляющие провода, подключенные к солнечным панелям, контроллеру заряда и инвертору, причем все три должны быть заземлены на шасси вашего крошечного трейлера.

Солнечная энергетическая система Tiny House: сделать своими руками или нанять профессионала?

После всего сказанного вы, возможно, готовы ответить на вопрос: собираетесь ли вы самостоятельно устанавливать систему солнечных батарей или наймете для помощи профессионального электрика?

Если вы впервые имеете дело с электричеством и не уверены в своих способностях понять каждую инструкцию до буквы, возможно, вам не захочется иметь дело с оборудованием стоимостью в тысячи или десятки тысяч долларов и потенциально нарушать правила.
