Делаем дровокол своими руками – чертежи, схемы, инструкция

Заготовка топлива для отопления дома в зимний период является важным и ответственным мероприятием. Много сил отнимается во время ручной рубки дров. Чтобы ускорить и облегчить процесс, хозяева зачастую максимально механизируют операции. В частности можно изготовить для домашнего пользования дровокол своими руками. Покупка такого аппарата потребует существенных финансовых затрат, а самодельный дровокол обойдется дешевле и будет оптимизирован под конкретные условия использования.

Качественное горение поленьев в твердотопливной печи зависит не только от породы дерева, но и от физических параметров поленьев, к которым относится:

  • длина заготовки;
  • диаметр полена;
  • форма.

Чрезмерно толстые заготовки будут долго разгораться и могут даже не полностью перегореть. Слишком маленькие и тонкие дрова быстро перегорят, не отдав достаточное количество тепла помещению.

В подобной ситуации выручит собранный дровокол своими руками, чертежи, фото, инструкции для которого готовятся заранее.

Перед тем, как сделать дровокол гидравлический своими руками либо в гаражных условиях собрать механический дровокол своими руками, стоит определиться с типом конечного устройства. В каждой конструкции имеются свои достоинства и недостатки. Однако, подобное устройство для колки дров окажется более выгодным в финансовом плане, чем приобретенное в строительном магазине.

По типу установки заготовки оборудование делится на две группы:

  • Горизонтальный тип. Бревно укладывается на станину горизонтально и перемещается вдоль своей оси по направлению к рабочему инструменту. Готовый самодельный аппарат может быть разработан с обратным действием, когда сама режущая часть внедряется в неподвижное зафиксированное бревно.
  • Вертикальный тип. В заготовку режущая часть входит вертикально. При данном позиционировании требуется фиксация бревна.
    В некоторых случаях это делается руками либо специальными приспособлениями.

Вертикальный и горизонтальный дровокол

  • Комбинированный тип. Встречается достаточно редко в самодельных схемах. Востребован в промышленных условиях на деревообрабатывающих предприятиях.
  • Выбирая способ, как сделать дровокол своими руками, необходимо подбирать тип привода для оборудования:
  • За счет работы бензиновых или дизельных аппаратов. Такие варианты являются наиболее распространенными из всех автономных самоделок. Они являются высокоэффективными и благодаря своей мобильности могут использоваться максимально близко к источнику сырья.
  • Дровокол механический является достаточно надежным оборудованием и применяется в случае выполнения относительно небольшого объема работ. Самодельный механический агрегат нуждается в небольшом количестве материалов, что является его преимуществом перед остальными типами конструкций.

Колун «Исуповский дракон»

  • Дровокол ручной своими руками на электротяге является стационарным. Однако, при подобной схеме исполнения пользователь получит менее производительное устройство.

Ключевым элементом в конструкции любого агрегата, включая гидравлический дровокол, изготовленный своими руками, является форма колуна – рабочей части станка. Колун бывает следующих форм:

  • Клиновая форма. Клин врезается с большой скоростью между деревянными волокнами и расщепляет заготовку на две части.

Клин буквально просверливает бревно и разделяет его на отдельные фрагменты

  • Крестообразная форма. Для работы аппарата требуется большое усилие, чтобы войти между волокнами и поделить заготовку на четыре и более частей.
  • Винтовая (конусная) форма. Рабочая часть с нарезанным винтовым профилем на конусе вкручивается между волокнами и расщепляет таким образом заготовку.

Разновидности приспособлений

Перед тем, как приступить к работе, желательно определиться с видом оборудования, которое классифицируется по нескольким признакам:

  • наличие двигателя – это могут быть пружинные колуны, независимые от электричества, гидравлика, бензиновый или электрический агрегат;
  • собственно конструкция – вертикальная, горизонтальная, смешанного типа, реечная или конусная;
  • способ раскола дров – с помощью винтовой пары, по принципу шурупа, воздействие пневматики или гидравлики.

Самый простой дровокол состоит из стационарного стола, консоли и стойки.

Простой и недорогой вариант — механический раскалыватель, он может быть как ручным, так и ножным

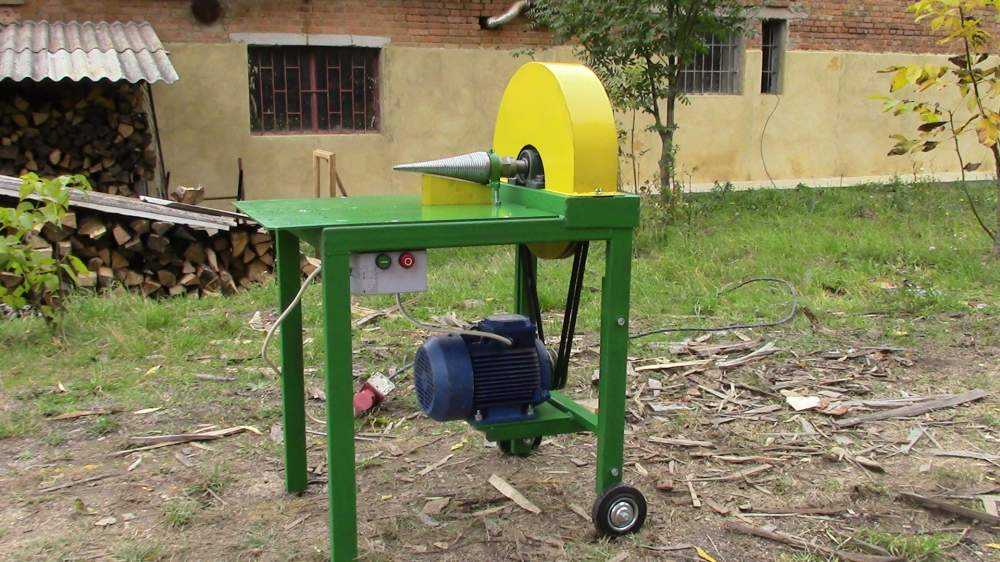

Для работы конусного агрегата понадобится уже двигатель с соответствующим оснащением, приводной вал и рабочий орган, соединенный с механизмом цепью или ремнем передачи.

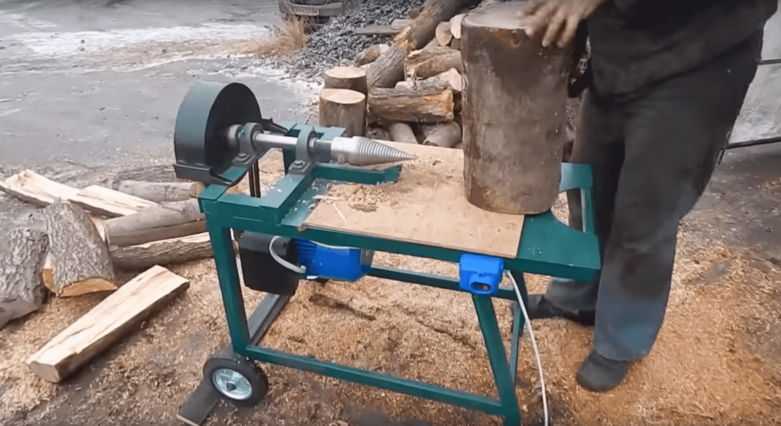

Винтовой не колет двора, но разбуравливает их по принципу шурупа.

Для нормальной работы реечного дровокола нужны двигатель, приводной вал, цепная или ременная передача, шестерня и рейки. По самостоятельной сборке это сложная конструкция, принцип работы которой сводится к преобразованию крутящегося вала в последовательное движение рабочей части.

Реечный работает за счет поступательного движения рейки, которая и разрубает бревно

Если речь идет о небольшом объеме деревянного топлива, то с этим справится простая конструкция – механический или гидравлический дровокол. Помимо того, что сама сборка не требует исключительных знаний, они легко разбираются и работают без двигателя и сложной оснастки. Такого объема хватает для камина, бани, которой пользуются изредка, и дружеских посиделок у костра. Если же нудно заготовить дрова для отопления дома зимой или для нормальной работы теплицы на печном отоплении, механики будет недостаточно. Для этих целей покупают, как правило, бензиновые или электрические дровоколы.

Удобнее всего разделывать дрова на вертикальной установке

Механический пружинный аппарат

Наименее затратной в изготовлении является механическая схема. Усилие в ней формируется за счет пружины. Станина из металлических квадратных профилей базируется в это время на горизонтальной плоскости. Торец заготовки упирается в расположенный внизу колун.

Схема механического колуна с пружинным механизмом

Механический дровокол

Устройство состоит из нескольких элементов:

  • консоль;
  • опорный стол;
  • стойка.

ВИДЕО: Очень простой, но эффективный механический колун

Винтовые колуны

В последнее время весьма популярными стали агрегаты с конусной винтовой рабочей частью. Это связано с относительной простотой их изготовления и удобным обслуживанием. Подобная конструкция требует предварительного составления подробной схемы, чертежа либо образмеренного эскиза.

Принцип работы винтового колуна

Составными элементами ручного дровокола такого типа являются:

  • станина, сваренная из строительного металлического профиля и листового железа;
  • силовая установка в виде мотора на электротяге или жидком топливе;
  • привод цепной со звездочками и цепью или ременной со шкивами и ремнем;
  • вал с винтовым конусом, закрепленный в подшипниках качения;
  • упор для заготовки.

Конус изготавливается из стали марок ст45 или 40Х. Желательно готовое изделие закалить, чтобы придать ему необходимую твердость.

Чертеж ножа дровокола

В процессе изготовления и сборки необходимо руководствоваться некоторыми правилами безопасности:

  • категорически запрещено по правилам безопасности использовать насадку напрямую с мотором без понижающего редуктора, которым обычно вступает цепной привод или установленный редуктор с шестернями;
  • монтаж электрического блока должен проводиться в соответствии с основами безопасности;
  • для ременной или цепной передачи требуется защитный кожух, чтобы предотвратить захватывание приводом обшлага рукавов и пр. ;
  • оптимальной является скорость вращения рабочей части около 250 об/мин;
  • опоры вала предпочтительней крепить не сваркой, а винтами.

Схема винтового электрического дровокола

Чтобы повысить мобильность изобретения, стоит установить всю конструкцию на колеса. При этом необходимо позаботиться о наличии тормозной системы. Стоит учитывать, что при значительном снижении скорости вращения уменьшается производительность оборудования, а повышение сказывается на безопасности.

Как сделать гидравлический дровокол

Внутри гидроцилиндра рабочие жидкости способны создавать существенно большие усилия, чем это возможно для винтовых пар. В связи с этим нередко данное оборудование применяется в качестве толкателя заготовки к колуну.

Самодельный гидравлический колун

Чтобы в домашних условиях сделать самодельный гидравлический дровокол с минимальными затратами, можно использовать для данных целей гидродомкрат.

Схема реечного дровокола

Принцип работы такого устройства заключается в том, чтобы на стационарно установленное лезвие надвигать деревянную заготовку. Для этого гидравлический толкатель перемещается по направляющим из швеллеров к ножу.

Преимуществом данной конструкции перед электрической схемой является то, что во втором случае электропривод будет толкать пенек даже при высоком сопротивлении, что способно привести к сгоранию мотора. Гидравлика наращивает силу постепенно и во время достижения значительного сопротивления может оставаться на месте, не ломая конструкцию и не причиняя иного ущерба станку.

Большинство гидравлических аппаратов работает в горизонтальном виде, однако, принципиальная схема обоих типов является одинаковой. Развиваемое усилие составляет около 3-5 т и зависит от используемого цилиндра. Для бытовых условий данной мощности вполне хватает. Считается, что такой тип является более эффективным, чем винтовая конструкция.

ВИДЕО: Как сделать колун своими руками

Как сделать гидравлический дровокол в домашних условиях

Возможно, для многих городских жителей заготовка дров перед отопительным сезоном это пережиток прошлого. Однако некоторым владельцам частных домов до сих пор приходится заготавливать на зиму дрова. Некоторые покупают уже готовые нарубленные полена, а другие заготавливают самостоятельно.

И тут сразу возникает вопрос – как можно быстро и легко нарубить дрова? В этом деле поможет дровокол. Этот инструмент специально разработан для облегчения всего процесса рубки дров. Итак, что же это за инструмент? В чем весь принцип его работы? Какие виды дровоколов бывают? И самое главное, как его можно изготовить самостоятельно? Давайте разберемся и ответим на все важные вопросы на примере гидравлического дровокола.

Содержание

  • 1 Достоинства и недостатки дровокола

  • 2 Виды гидравлического дровокола

  • 3 Вид двигателя

  • 4 Изготовление гидравлического колуна

  • 5 Рекомендации по эксплуатации

Достоинства и недостатки дровокола

Стоить отметить, что дровокол это станок, основная функция которого состоит в распиливании дров. Это устройство имеет высокую скорость работы. Например, если заготавливать дрова при помощи топора, то весь процесс может занять от недели, при этом работать придется по 4 часа в день. А вот дровоколом всего за 3 часа.

К плюсам дровокола относятся следующие характеристики:

  • высокая скорость работы;
  • низкие затраты труда при распиливании древесины;
  • удобство при работе с инструментом. Во время рубки человеку не нужно наклоняться и напрягаться;
  • инструмент всегда готов к работе. Для начала работы нужно только включить прибор и уже можно спокойно приступать к рубке дров;
  • простое использование. Если при работе с топором или пилой нужны умения, физическая сила и сноровка, то при работе с дровоколом достаточно изучить инструкцию. С этим инструментом могут спокойно справиться пожилые люди и женщины;
    беспрерывная и долгая работа;
  • высокая безопасность. Во время работы с топором даже опытный в этом деле человек может нанести себе тяжелую травму, а вот при работе с дровоколом этого не будет. Все станки-дровоколы оснащены высокими системами безопасности.

Но, несмотря на большое количество достоинств, этот прибор имеет и недостатки:

  • сложная конструкция. Это в основном касается дровоколов гидравлического типа;
  • некоторые модели имеют слишком большие размеры. Это может доставить некоторые неудобства при работе;
  • не все инструменты могут расколоть прочную и слишком жесткую древесину;
  • большие энергозатраты. Слишком большие приборы с огромным набором функций потребляют большое количество энергии и топлива;
    высокая стоимость, особенно если приобретать новый инструмент.

Виды гидравлического дровокола

Профессиональный гидравлический дровокол

Станки-дровоколы бывают двух видов:

1. Бытовыми.
2. Профессиональными.

Инструменты профессионального вида имеют достаточно сложную конструкцию. Пользоваться ими трудно, поскольку они имеют большое количество функций. За счет того что у них высокая скорость работы, они могут справиться даже с самой прочной и жесткой древесиной.

Эти инструменты в основном применяются для заготовки большого количества бревен. Стоимость их очень высокая.
Бытовые приборы предназначены для домашнего использования. Они могут работать долго, но все же им нужны перерывы. Эти инструменты не способны справиться с большим уровнем работы.

Также по способам закладывания бревен выделяют следующие типы дровоколов:

1. Горизонтальные. В этих инструментах полена закладываются в горизонтальном положении. Бревна закладываются в специальные желоба, и оно распиливается по горизонтали. Инструменты этого типа самые распространенные и ими очень легко и комфортно пользоваться. Вся работа осуществляется по двум схемам. Первая схема – нож прочно зафиксирован на станине, а толкающий элемент приводит в движение бревно, вторая схема – полено стоит неподвижно, а нож подается в движение при помощи гидропривода.

Вертикальный гидравлический дровокол

2. Вертикальные. Весь механизм работы такой же, как у горизонтальных колунов. Отличие состоит в том, что бревно закладывается не в горизонтальном, а в вертикальном положении. Движение ножа происходит в верхнем положении, при этом он оказывает давление на полено. Конструкция имеет компактные размеры и по сравнению с горизонтальными колунами, занимает очень мало места. Применяют в основном на промышленных производствах.

3. Смешанные приборы. Эти приборы объединяют в себе оба способа закладывания бревен – и горизонтальный, и вертикальный. Эти инструменты считаются высокопрофессиональными и предназначены для больших потоков дров. Приборы этого типа в основном применяют в деревообрабатывающей промышленности.

Вид двигателя

Дровокол бензиновым двигателем

Выделяют следующие основные разновидности двигателей колунов:

  • колуны с электрическим двигателем. Эти приборы оснащены двигателями с питанием от электрической сети и гидравлическим насосом. Эти инструменты очень удобные и простые в применении. А также они имеют экологически чистую работу, поэтому они часто используются для работы в помещениях. Конструкции с механизмами на основе электрического мотора не имеют особых требований в работе и обслуживании. Кроме этого, они имеют быструю подготовку для дальнейшего использования. Однако у них есть один недостаток – источник питания. Они все питаются от электросети, поэтому у них очень низкая мобильность;
  • инструменты с бензиновым или дизельным двигателем. По сравнению с электрическими эти модели намного мощнее и быстрее. Их часто используют при заготовке леса в промышленных масштабах, а также иногда и в домашней заготовке дров;
  • дровоколы на основе тракторной тяги. Механизмы этого типа в своей основе имеют двигатели, которые состоят из гидравлической системы и вала. Эти двигатели очень мощные и способны разрубить самые прочные виды древесины. Эти приборы в основном используют на промышленных предприятиях, фермах и лесных хозяйствах;
  • Это интересно: у всех дровоколов есть самая важная часть механизма – это двигатель. За счет него осуществляется полноценная работа инструмента. По виду и принципу работы двигатель у некоторых моделей может отличаться.

  • смешанные или комбинированные. Эти приборы часто оборудованы несколькими видами двигателей. Например, тракторная тяга и электродвигатель или тракторная тяга и бензиновый двигатель. Эти приборы используют только на промышленных предприятиях.

Изготовление гидравлического колуна

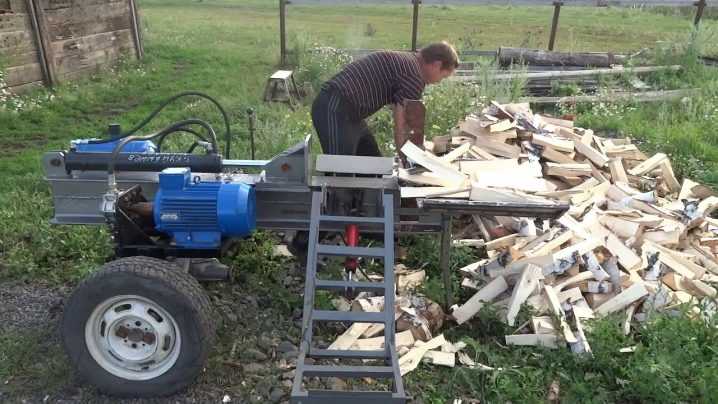

Гидравлический дровокол с конусным колуном

Для того чтобы изготовить гидравлический дровокол, нужно сначала разобрать устройство обычного конусного или винтового колуна.

Этапы работ изготовления конусного колуна:

1. В качестве основы для этого колуна можно взять прочный конус из стали с резьбой. Этот конус можно выточить самостоятельно при помощи токарного станка, а после этого на нем следует сделать резьбу.

2. Двигаться часть конуса будет за счет электрического двигателя.

3. После этого конус следует насадить на вал с подшипниками и зафиксировать штифтом, который позволит убирать конус с вала, если это будет нужно.

4. В конце всех работ между двигателем и валом нужно установить распорку из труб и гаек, за счет которой в дальнейшем будет натягиваться цепь.

5. Самодельное устройство можно включать и пробовать в действии. При включении конус будет вращаться и вкручиваться в древесину, за счет этого дерево будет раскалываться на части.

Простой гидравлический дровокол

Теперь следует перейти к сборке более сложного инструмента – гидравлического дровокола.
Для начала рассмотрим схему сборки простого прибора:

1. Первым делом нужно взять вертикальную раму и на нее нижней стороне установить домкрат автомобильного типа.

2. В качестве ножа будет использоваться конусный клин.

3. Подводка клина к древесине будет осуществляться за счет винта в центральной части. После винта будет осуществляться работа домкрата.

4. Поскольку верхняя сторона у вертикальной рамы разъемная, можно колоть дрова разных размеров.

Есть и более тяжелая конструкция колуна гидравлического вида. Она состоит из домкрата гидравлического типа, который установлен на станине стационарного типа. Все же для этой работы требуются профессиональные знания и опыт, поэтому эти дровоколы не желательно делать самостоятельно в домашних условиях.

Рекомендации по эксплуатации

Для того, что при дальнейшем использовании дровокола не возникло определенных трудностей и проблем, желательно воспользоваться следующими советами:

  • если вы сделали или купили колун на основе электрического двигателя, то желательно учитывать мощность. Ее уровень должен составлять от 3 КВт и более;
  • если мощность будет хорошей, то двигатель сможет быстро привести в движение гидравлический насос, который в свою очередь раскрутит конус до необходимых оборотов. Благодаря этому раскалывание дров будет быстрым и удобным. Поэтому нужно брать во внимание уровень мощности двигателя;
  • обязательно при работе с дровоколом соблюдайте все правила безопасности, в противном случае можно получить повреждения;
    рычаги управления должны находиться на дальнем расстоянии от ножей;
  • не забывайте, что ножи острые, и они могут нанести серьезные раны;
  • желательно на колун установить защитное средство от непредвиденного запуска прибора.

Ну, вот в принципе и все. Оказывается, дровоколы это незаменимые помощники в домашнем хозяйстве. С помощью этих приборов можно быстро нарубить большое количество дров на зиму. А ведь при помощи топора это сделать очень сложно, да и долго, а сколько сил он отнимает, чего не скажешь о дровоколах. Да и пользоваться ими не так уж и сложно. А если сделать этот прибор самостоятельно, то можно сэкономить приличную сумму денег.

Предлагаем Вам посмотреть видео о том, как сделать гидравлический дровокол своими руками:

  • Автор: AlinaS
